Schneider

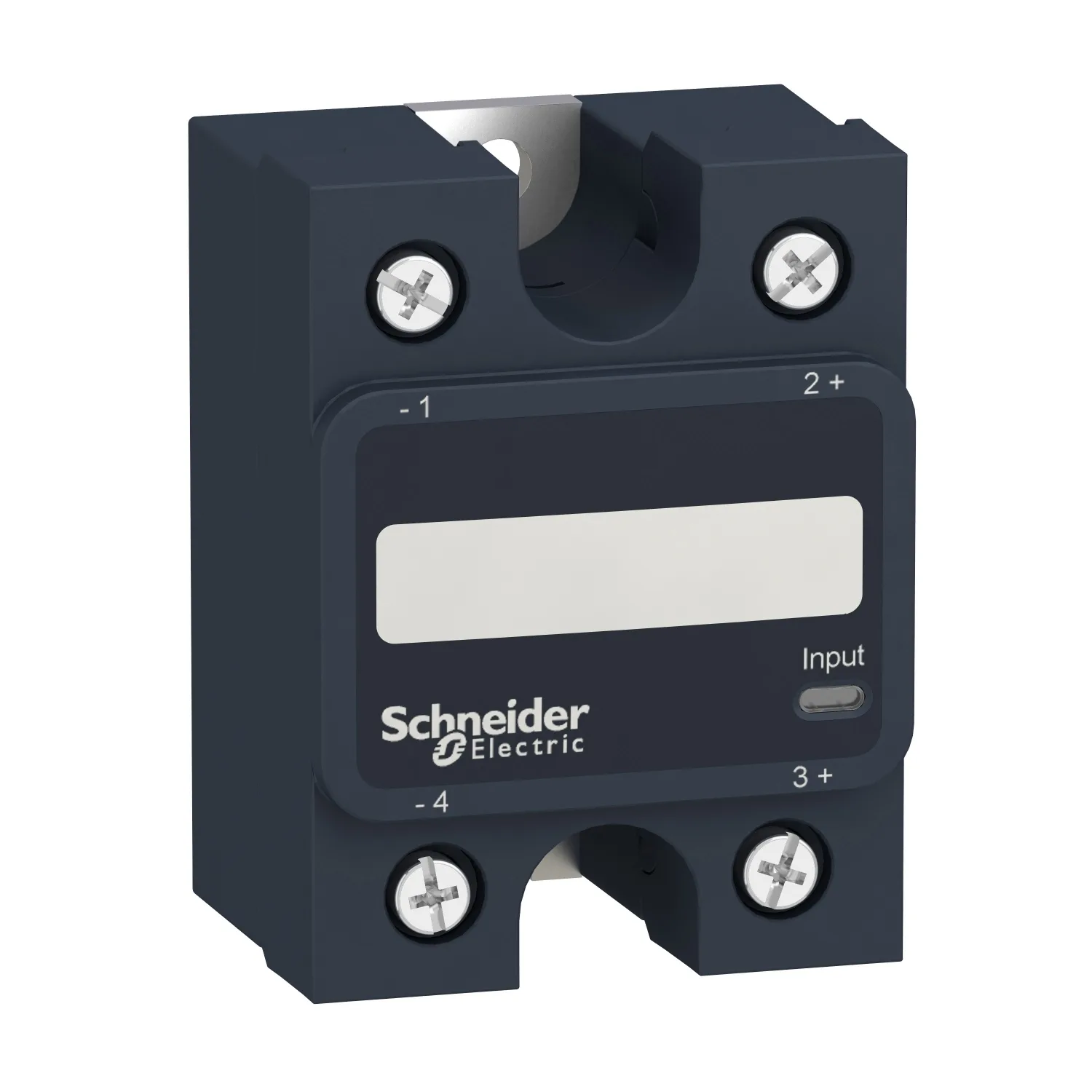

SSP1A125BDT - Solid State Röle
Schneider SSP1A125BDT, Solid State Röle. Kategori: Harmony Solid State Röleler. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:SSP1A125BDT
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:81,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Katı Hal Röleleri
- Provided Accessory
- Termik pad
- Ürün Ya Da Bileşen Tipi
- Panel mount relay
- Ürün Grubu
- SSP1
Ürün Açıklaması
- Bu Harmony SSP katı hal panel montajlı single fazlı röle derecesi 25A, kontrolü 3V ila 32V DC giriş, anma gerilimi 24V ila 300V AC sıfır gerilim anahtarlıdır, dirençli yükler için idealdir
- Girişinin durumunu gösteren görsel bir göstergeye ve beklenmeyen olaylara hızlı yanıt verilmesini sağlayan bir alarm çıkışına sahiptir
- Ayrıca kolay hata ayıklama, test etme ve devreye alma için bir test düğmesine sahiptir
- Ayrıca hareketli kontak olmaması sayesinde sessiz ve güvenilirdir.
Başlıca Özellikler
- Rölenin daha uzun süreli termal performansı ve daha düşük arıza süresi riski için fabrika-montajlı termal ped
- Hareketli kontak olmaması nedeniyle sessiz ve güvenilir
- Darbelere, titreşime ve kirliliğe karşı dayanıklı olması onu zorlu endüstriyel ortamlar için ideal kılar
- Sınırsız elektrik dayanıklılığı: bakım ve arıza süresi maliyetlerinizi azaltır
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony Katı Hal Röleleri |
|---|---|
| Provided Accessory | Termik pad |
| Ürün Ya Da Bileşen Tipi | Panel mount relay |
| Ürün Grubu | SSP1 |
| Montaj Desteği | Panel |
| Number Of Phases | 1 faz |
| Nominal Akım (Ir) | 25 A |
| Solid State Çıkış Tipi | SCR çıkışı; Sıfır gerilim anahtarlama |
| Output Switching Mode | Sıfır gerilim anahtarlama |
Tamamlayıcı30
| Test Button | Test butonsuz |
|---|---|
| Kontrol Devresi Gerilimi | 3...32 V DC |
| Minimum Anahtarlama Gerilimi | 3 V DC açma |
| Maksimum Anahtarlama Gerilimi | 1 V DC kapama |
| Yanıt Süresi | 0,5 döngü (açma); 0,5 döngü (kapama) |
| Input Current | 10 mA -de 12 V DC |
| Çıkış Gerilimi | 24...300 V AC |
| Yük Akımı | 0,15…25 A |
| Transient Overvoltage | 600 V |
| Kesinti Akımı | 250 A için 16,6 msn |
| Sigortalar İçin Maksimum I²t | 259 A².s için 8,33 ms -de 60 Hz yarım çevrim; 285 A².s için 10 ms -de 50 Hz yarım çevrim |
| Co-ordination Type | Tip 1 - 25 A minyatür devre kesici (MCB) - egim B; Tip 2 - 20 A minyatür devre kesici (MCB) - egim B |
| Maksimum Kaçak Akımı | 1 mA devre dışı |
| Maksimum Gerilim Düşüşü | <1,15 V açık durumda |
| DV/dt | 500 V/µs devre dışı maksimum gerilimde |
| Power Factor | 0,5 (maksimum yük ile) |
| Motor Controller Rating | 0,5 hp 120 V AC; 1 hp 240 V AC |
| Yalıtım Direnci | 1000 MOhm -de 500 V DC |
| Maximum Capacitance | 10 pF için giriş/çıkış |
| Dielektrik Gücü | 4 kV AC için giriş/çıkış; 4 kV AC için gövdeye giriş veya çıkış |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV çıkıştan gövdeye; 6 kV girişten çıkışa |
| Sıkma Torku | 1,5...1,7 N.m için giriş; 2...2,2 N.m için çıkış |
| Bağlantılar - Terminaller | Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş; Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış; Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş; Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış; Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş; Halka pabuçlar: 9,2 x 4 mm için giri |
| Thermal Resistance | 0,8 °C/W bağlantıdan gövdeye |
| Thermal Pad İmpedance | 0,48 °C-in²/W 25 psi'de |
| LED İndicator | LED, yeşil için giriş |
| IP Koruma Derecesi | IP20 |
| Güvenlik Güvenilirlik Verisi | B10d = 1731395; MTTFd = 1875,9 yıl |
| Ürün Ağırlığı | 89,2 g |
| Cihaz Sunumu | Açılı |
Ortam7
| Nominal Çalışma Ortam Sıcaklığı | -40…80 °C |
|---|---|
| Depolama Ortam Koşulları | -40…125 °C |
| Kirletme Derecesi | 2 |
| Aşırı Gerilim Kategorisi | III |
| Ürün Sertifikaları | EAC; CE; UL; CSA |
| İşaretleme | UL; CE; CSA; EAC |
| Standartlar | UL 508; IEC 60950-1; IEC 62314; CSA C22.2 No 14-13 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,800 cm |
| Package 1 Width | 4,800 cm |
| Package 1 Length | 6,500 cm |
| Paket Ağırlığı (Lbs) | 94,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 30 |
| Package 2 Height | 15 cm |
| Package 2 Width | 15 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,168 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
