Schneider

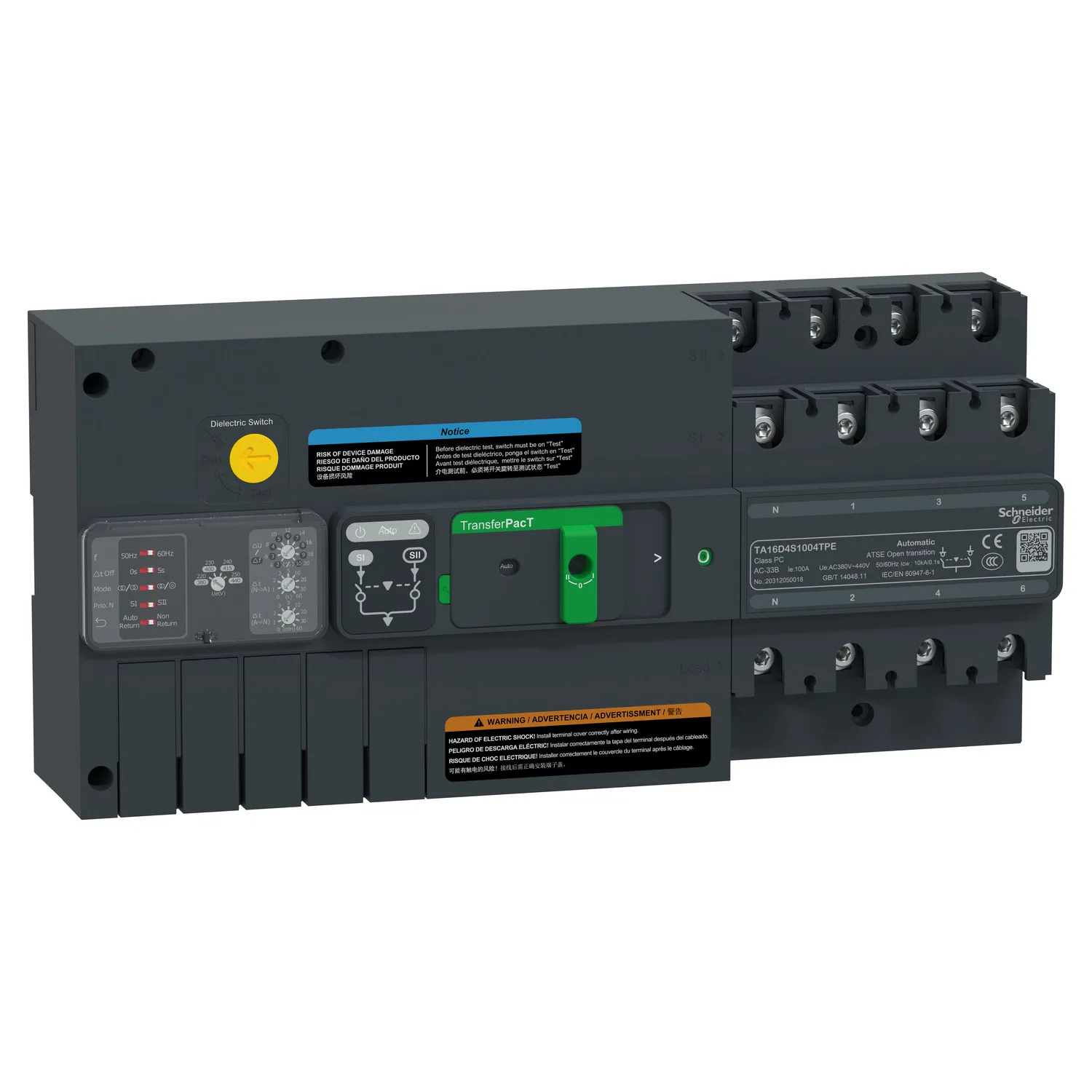

TA16D4S1004TPE - TA16,100A 4P Rotary
Schneider TA16D4S1004TPE, TA16,100A 4P Rotary. Kategori: TransferPacT. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TA16D4S1004TPE
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.333,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- TransferPacT
- Ürün Ya Da Bileşen Tipi
- Otomatik aktarım anahtarı
- Cihaz Uygulaması
- Besleme kaynağını değiştirme
- Kutup Tanımı
- 4P
Ürün Açıklaması
- Bu değişiklik kaynağı AC-33B kullanım kategorisidir
- Anma akımı(Ie) 100A(Ie) / 60℃, 80-160A çerçeve ile yüklenebilir
- Ön kısımda, döner/daldırma anahtarı ile kontrol edilen, yerel kontrol ve ayar için kullanılabilen dahili bir döner gösterge modülü bulunur
- Bu transfer anahtarı, mekanik ve elektriksel gösterge ile öne 3 kontak konumu sağlamaktadır
- Din rayına veya plakaya sabitlenebilir ve güç dağıtım kabini içine yerleştirilebilir
- Ayrıca farklı uygulama durumu açısından bazı isteğe bağlı aksesuarlara sahiptir
- Bu 4kutuplu versiyon 351mm(genişlik)x164mm(Yükseklik)x95mm(derinlik)
- IEC 60947-6-1 Standardına uygundur, CE/CB/CCC tarafından onaylanmıştır
- Yangınla mücadele ekipmanları, Duman Tahliye Fanları, Sprinkler pompaları, acil durum lambaları vb
- güvenlik yüklerinin güç aktarımı için uygundur
Başlıca Özellikler
- 500 ms'den daha kısa sürede hızlı aktarım, azaltılmış karartma süresi
- IEC62443-4-2 (TBC) uyarınca siber güvenlik seviyesi SL1, güvenli izleme
- Çok işlevli modüller, dijital özelliklerle kolay güncelleme
- Kompakt tasarım olarak yerden tasarruf
- Eşik ayarları yapmak için geniş aralık
Teknik Özellikler
Ana12
| Ürün Serisi | TransferPacT |
|---|---|
| Ürün Ya Da Bileşen Tipi | Otomatik aktarım anahtarı |
| Cihaz Uygulaması | Besleme kaynağını değiştirme |
| Kutup Tanımı | 4P |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Aşağı Bağlantı | Vidalı |
| Montaj Tipi | Sabit |
| Üst Bağlantı | Vidalı |
| Kontak Konum Göstergesi | Evet |
| [Icm] Nominal Kısa Devre Kapama Kapasitesi | 154 kA şebeke tarafı koruma devre kesicisi ile 400 V AC -de 50 Hz; 20 kA sadece yük ayırıcı 400 V AC -de 50 Hz |
| Yalıtıma Uygunluk | Evet |
Tamamlayıcı22
| Aktarım Anahtarı Sınıfı | PC |
|---|---|
| Kontak Konumunun Sayısı | 3 |
| Sinyal Kontakları Düzenleme | 1 NA + 2 NK; 1 NK + 2 NA; 2 NA |
| Utilization Category | AC-33B |
| [Ue] Nominal Çalışma Voltajı | 400 V AC 50/60 Hz |
| Kontrol Tipi | Döner düğme; Selektör anahtarı |
| Çalışma Modu | Otomatik; Manuel |
| Montaj Desteği | Plaka; DIN rayı |
| Kilitleme Seçenekleri Tanımı | KAPALI konumda kilit |
| Nominal Görev | Kesintisiz |
| [Ui] Nominal Yalıtım Voltajı | Switch: 800 V; Controller: 500 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | Switch: 8 kV; Controller: 6 kV |
| [Ie] Nominal Çalışma Akımı | 100 A |
| Mekanik Kilitleme | Mekanik kilitleme ile |
| Mekanik Dayanıklılık | 10000 cycles |
| Bağlantı Aralığı | 30 mm |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 10 kA süresince 0.1 s |
| Yükseklik | 164 mm |
| Genişlik | 351 mm |
| Derinlik | 95 mm |
| Ürün Ağırlığı | 5,6 kg |
| [Ith] Klasik Açık Hava Termik Akımı | 100 A -de 60 °C |
Ortam6
| Standartlar | IEC 60947-6-1 |
|---|---|
| Ürün Sertifikaları | CE; CB; CCC |
| IP Koruma Derecesi | Ön yüz: IP40 auto mode; Inside the enclosure: IP20 manual mode |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Kirletme Derecesi | 3 |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 14,000 cm |
| Package 1 Width | 22,000 cm |
| Package 1 Length | 40,000 cm |
| Paket Ağırlığı (Lbs) | 6,574 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
