TA1AD3L16H4TPE - TA1A 1600A 3P LCD 400V
Schneider TA1AD3L16H4TPE, TA1A 1600A 3P LCD 400V. Kategori: TransferPacT. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TA1AD3L16H4TPE
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:12.938,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- TransferPacT
- Ürün Ya Da Bileşen Tipi
- Otomatik aktarım anahtarı
- Cihaz Uygulaması
- Besleme kaynağını değiştirme
- Kutup Tanımı
- 3P
Ürün Açıklaması

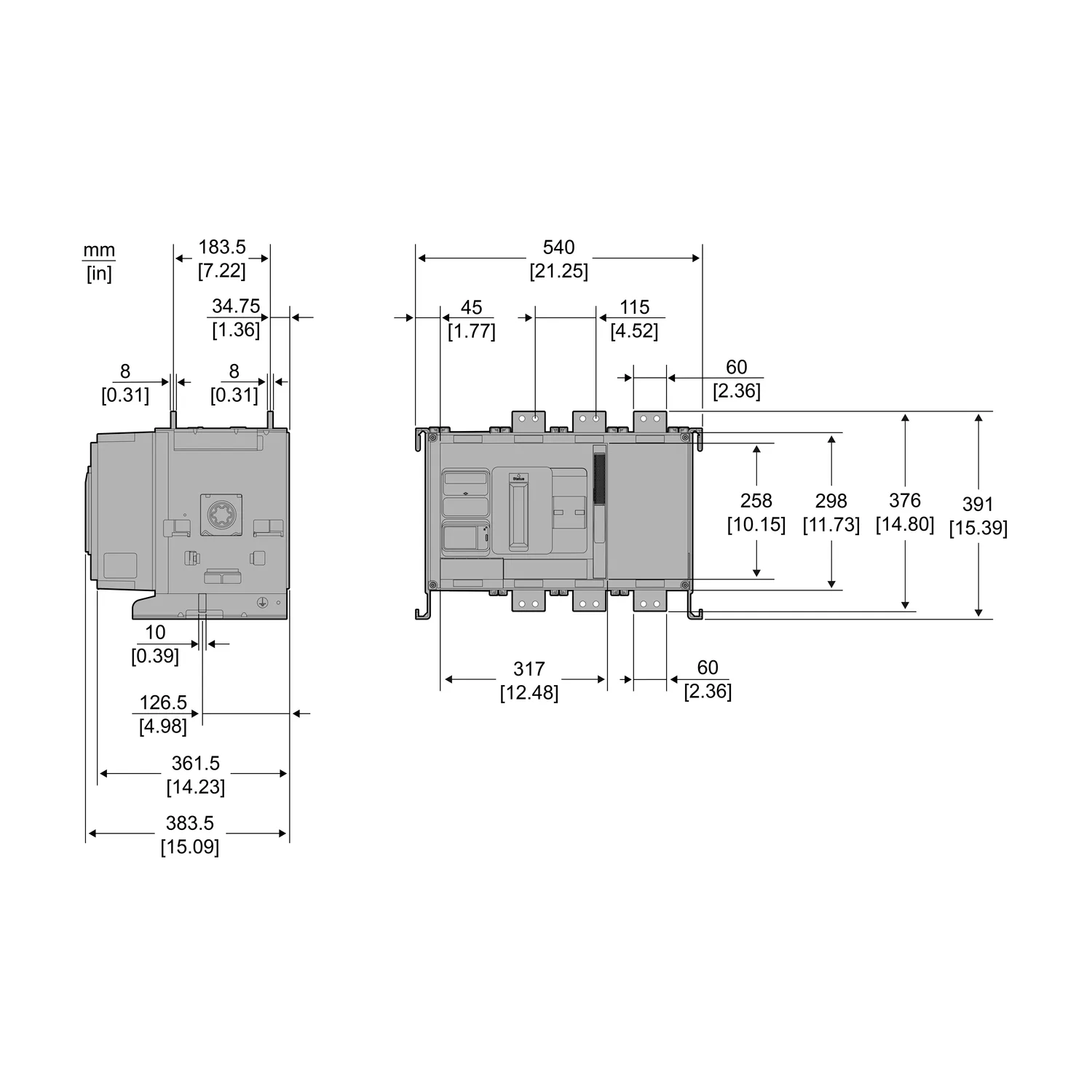

Bu TA1AD3L16H4TPE, endüstriyel ve ticari binalarda, veri merkezlerinde, sağlık tesislerinde ve ulaşım endüstrisinde kullanılan düşük voltajlı bir güç transfer anahtarıdır. Nominal çalışma gerilimi (Ue) 400VAC@50/60Hz'dir. Bu değişimin kaynağı AC-33B kullanım kategorisidir. TA1A gövdesi ile 60℃'de 1600A(Ie) nominal akım (Ie) yüklenebilir. Ön tarafta durum ve alarm ayarlarının görüntülenmesi ve butonla kontrol edilmesi için kullanılan dahili bir LCD ekran modülü bulunmaktadır. Bu transfer anahtarı mekanik ve elektriksel gösterge ile öne doğru 3 kontak pozisyonu sağlamıştır. Plaka üzerine sabitlenerek güç dağıtım dolabının içerisine yerleştirilebilir. Farklı uygulama sahnelerine göre bazı opsiyonel aksesuarları da bulunmaktadır. Bu versiyonun ölçüleri 540mm(genişlik)x391mm(yükseklik)x383.5mm(derinlik). IEC 60947-6-1 standardına uygundur ve CE/CB/CCC sertifikalıdır. Yangın söndürme ekipmanları, duman tahliye fanları, sprinkler pompaları, acil durum ışıkları vb. gibi can güvenliği yüklerinin güç transferi için uygundur.
Başlıca Özellikler
- 500ms'den daha kısa sürede hızlı transfer, karartma süresinde azalma.
- Fonksiyon modüllerinin eklenmesi veya değiştirilmesi, elektrik kesintisi olmadan esnek kurulum.
- Kolay kurulum ve görüntüleme kontrol paneli.
- Çoklu fonksiyon modülleri, dijital özelliklerle kolay yükseltme.
- Kompakt tasarımıyla yerden tasarruf sağlar.
Teknik Özellikler
Ana12
| Ürün Serisi | TransferPacT |
|---|---|
| Ürün Ya Da Bileşen Tipi | Otomatik aktarım anahtarı |
| Cihaz Uygulaması | Besleme kaynağını değiştirme |
| Kutup Tanımı | 3P |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Aşağı Bağlantı | Vidalı |
| Montaj Tipi | Sabit |
| Üst Bağlantı | Vidalı |
| Kontak Konum Göstergesi | Evet |
| [Icm] Nominal Kısa Devre Kapama Kapasitesi | 105 kA sadece yük ayırıcı; 154 kA şebeke tarafı koruma devre kesicisi ile |
| Yalıtıma Uygunluk | Evet |
Tamamlayıcı24
| Aktarım Anahtarı Sınıfı | PC |
|---|---|
| Kontak Konumunun Sayısı | 3 |
| Sinyal Kontakları Düzenleme | 1 NA + 2 NK; 1 NK + 2 NA; 2 NA |
| Utilization Category | AC-33B |
| [Ue] Nominal Çalışma Voltajı | 400 V AC 50/60 Hz |
| Kontrol Tipi | 4 push-buton |
| Çalışma Modu | Otomatik; Manuel |
| Kontrol Tipi | Otomatik |
| Ekran Tipi | LCD ekran |
| Montaj Desteği | Plaka |
| Kilitleme Seçenekleri Tanımı | KAPALI konumda kilit |
| Nominal Görev | Kesintisiz |
| [Ui] Nominal Yalıtım Voltajı | Switch: 1000 V; Controller: 500 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | Switch: 12 kV; Controller: 6 kV |
| [Ie] Nominal Çalışma Akımı | 1600 A |
| Mekanik Kilitleme | Mekanik kilitleme ile |
| Mekanik Dayanıklılık | 10000 cycles |
| Bağlantı Aralığı | 115 mm |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 50 kA süresince 0,5 sn; 70 kA süresince 0.1 s |
| Yükseklik | 391 mm |
| Genişlik | 540 mm |
| Derinlik | 383,5 mm |
| Ürün Ağırlığı | 65 kg |
| [Ith] Klasik Açık Hava Termik Akımı | 1600 A -de 60 °C |
Ortam6
| Standartlar | IEC 60947-6-1 |
|---|---|
| Ürün Sertifikaları | CCC; CE; CB |
| IP Koruma Derecesi | Ön yüz: IP40 auto mode; Inside the enclosure: IP20 manual mode |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Kirletme Derecesi | 3 |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 73,5 cm |
| Package 1 Width | 60 cm |
| Package 1 Length | 80 cm |
| Paket Ağırlığı (Lbs) | 72 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
