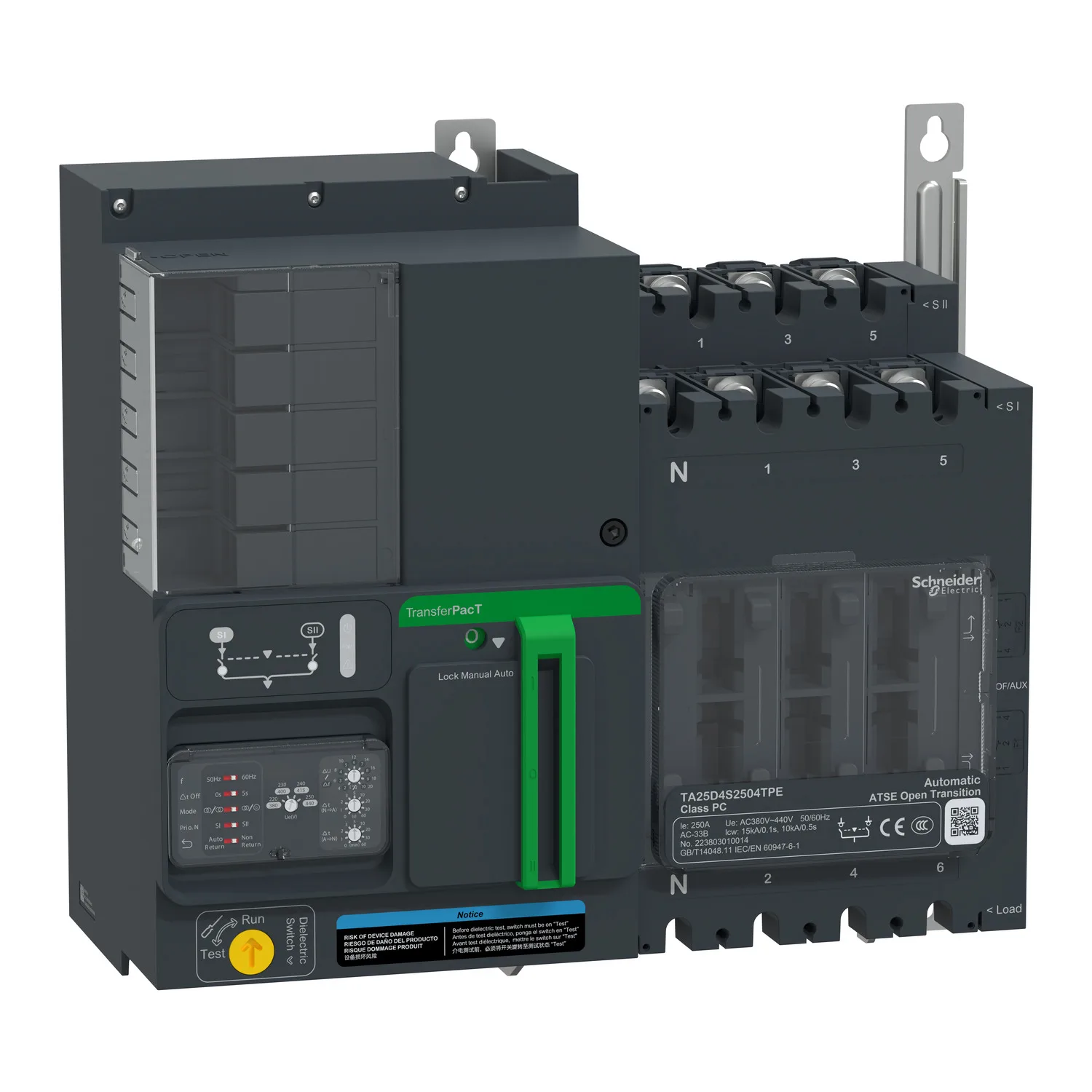

Name: TA25D4S2504TPE - TA25,250A 4P Rotary 400V
Brand: Schneider
SKU: TA25D4S2504TPE
Price: 2948.00 EUR
Availability: BackOrder

Schneider TA25D4S2504TPE, TA25,250A 4P Rotary 400V. Kategori: TransferPacT. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: TransferPacT
Ürün Ya Da Bileşen Tipi: Otomatik aktarım anahtarı
Cihaz Uygulaması: Besleme kaynağını değiştirme
Kutup Tanımı: 4P

← Kataloğa Geri Dön

Ürün Açıklaması

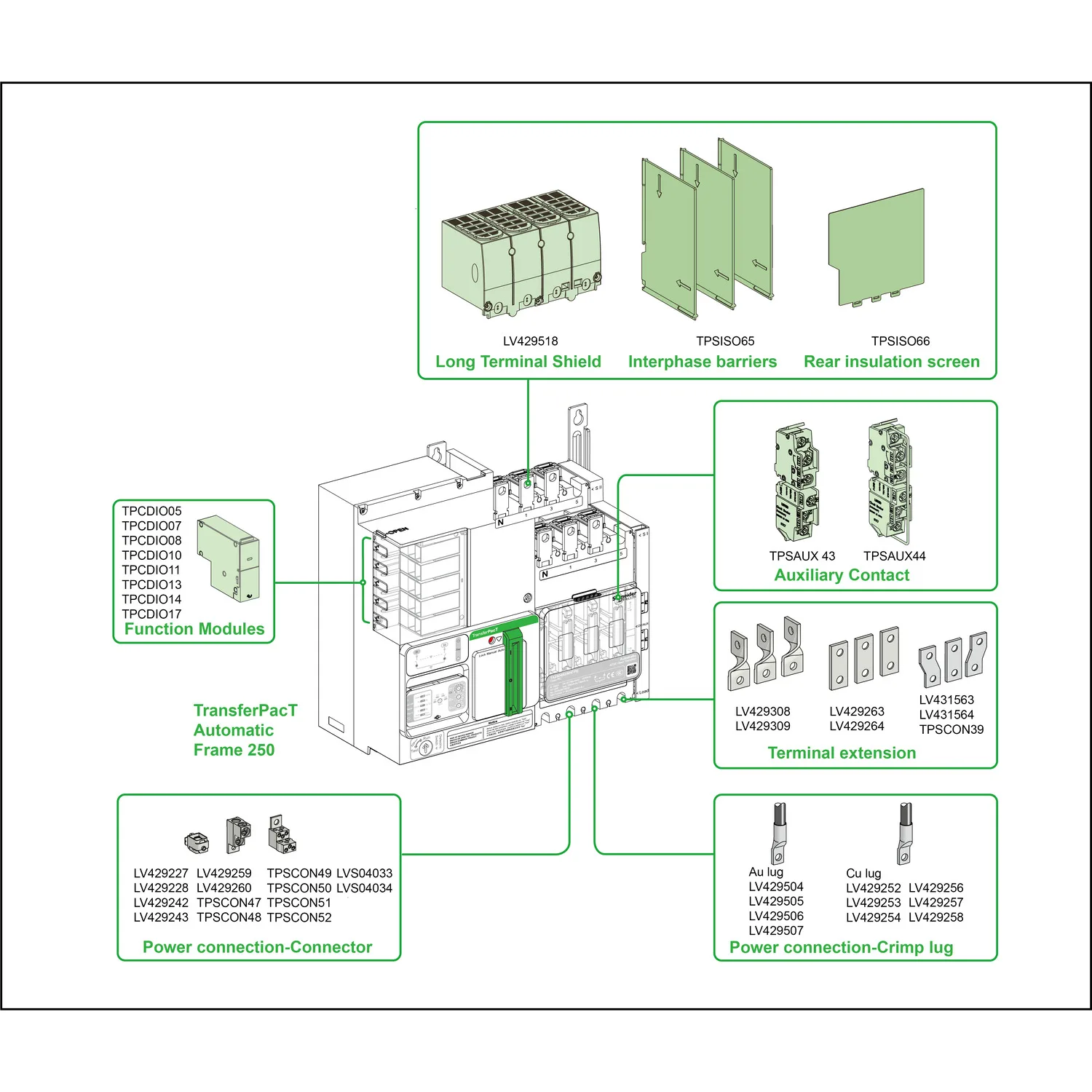

Bu TA25D4S2504TPE, endüstriyel ve ticari binalar, veri merkezleri, sağlık tesisleri ve ulaşım sektörlerinde kullanılan düşük voltajlı bir güç aktarım anahtarıdır. Nominal çalışma voltajı (Ue) 400VAC@50/60Hz'dir. Bu değişiklik kaynağı AC-33B kullanım kategorisidir. Anma akımı (Ie) 250A (Ie), 250A çerçeve ile ℃60'ta yüklenebilir. Ön tarafta yerel kontrol ve ayar için kullanılabilen, döner/dip şalteri ile kontrol edilebilen, dahili bir döner ekran modülü bulunmaktadır. Bu aktarım anahtarı, mekanik ve elektriksel göstergelerle 3 kontak konumu sağlar. Plakaya sabitlenebilir ve güç dağıtım kabininin içine yerleştirilebilir. Ayrıca farklı uygulama sahnesi açısından bazı isteğe bağlı aksesuarlar da içerir. Bu 4kutup sürümü 370mm(genişlik)x341mm(yükseklik)x185,8mm(derinlik). IEC 60947-6-1 standardına uygundur ve CE/CB/CCC tarafından onaylanmıştır. Yangın söndürme ekipmanları, Duman Tahliye Fanları, Fıskiye pompaları, acil durum lambaları gibi güvenlik yüklerinin güç aktarımı için uygundur.

Başlıca Özellikler

500ms'den daha kısa sürede hızlı aktarım, daha az kesinti süresi.
Fonksiyon modüllerinin eklenmesi veya değiştirilmesi, güç kesintisi olmadan esneklik kurulumu.
Kolay ayarlama ve izleme kontrol paneli.
Birden fazla fonksiyon modülü, dijital özelliklerle kolay yükseltme.
Kompakt tasarım olarak yerden tasarruf.

Teknik Özellikler

Ana12

Ürün Serisi	TransferPacT
Ürün Ya Da Bileşen Tipi	Otomatik aktarım anahtarı
Cihaz Uygulaması	Besleme kaynağını değiştirme
Kutup Tanımı	4P
Şebeke Tipi	AC
Şebeke Frekansı	50/60 Hz
Aşağı Bağlantı	Vidalı
Montaj Tipi	Sabit
Üst Bağlantı	Vidalı
Kontak Konum Göstergesi	Evet
[Icm] Nominal Kısa Devre Kapama Kapasitesi	30 kA sadece yük ayırıcı 400 V AC -de 50 Hz; 330 kA şebeke tarafı koruma devre kesicisi ile 400 V AC -de 50 Hz
Yalıtıma Uygunluk	Evet

Tamamlayıcı23

Aktarım Anahtarı Sınıfı	PC
Kontak Konumunun Sayısı	3
Sinyal Kontakları Düzenleme	1 NA + 2 NK; 1 NK + 2 NA; 2 NA
Utilization Category	AC-33B
[Ue] Nominal Çalışma Voltajı	400 V AC 50/60 Hz
Kontrol Tipi	Selektör anahtarı; Döner düğme
Çalışma Modu	Otomatik; Manuel
Montaj Desteği	Plaka
Kilitleme Seçenekleri Tanımı	KAPALI konumda kilit; SI / SII konumunda asma kilit
Nominal Görev	Kesintisiz
[Ui] Nominal Yalıtım Voltajı	Switch: 800 V; Controller: 500 V
[Uimp] Nominal Darbe Dayanım Voltajı	Switch: 8 kV; Controller: 6 kV
[Ie] Nominal Çalışma Akımı	250 A
Mekanik Kilitleme	Mekanik kilitleme ile
Mekanik Dayanıklılık	10000 cycles
Bağlantı Aralığı	35 mm
Yerel Sinyalleme	LED göstergesi (yeşil) for güç AÇIK; LED göstergesi (kırmızı) for alarm
[Icw] Nominal Kısa Süreli Dayanma Akımı	10 kA süresince 0,5 sn; 15 kA süresince 0.1 s
Yükseklik	341 mm
Genişlik	370 mm
Derinlik	185,8 mm
Ürün Ağırlığı	13,3 kg
[Ith] Klasik Açık Hava Termik Akımı	250 A -de 60 °C

Ortam6

Standartlar	IEC 60947-6-1
Ürün Sertifikaları	CE; CB; CCC
IP Koruma Derecesi	Ön yüz: IP40 auto mode; Inside the enclosure: IP20 manual mode
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-40…85 °C
Kirletme Derecesi	3

Paketleme üniteleri6

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	73,000 cm
Package 1 Width	60,000 cm
Package 1 Length	80,000 cm
Paket Ağırlığı (Lbs)	27,999 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
