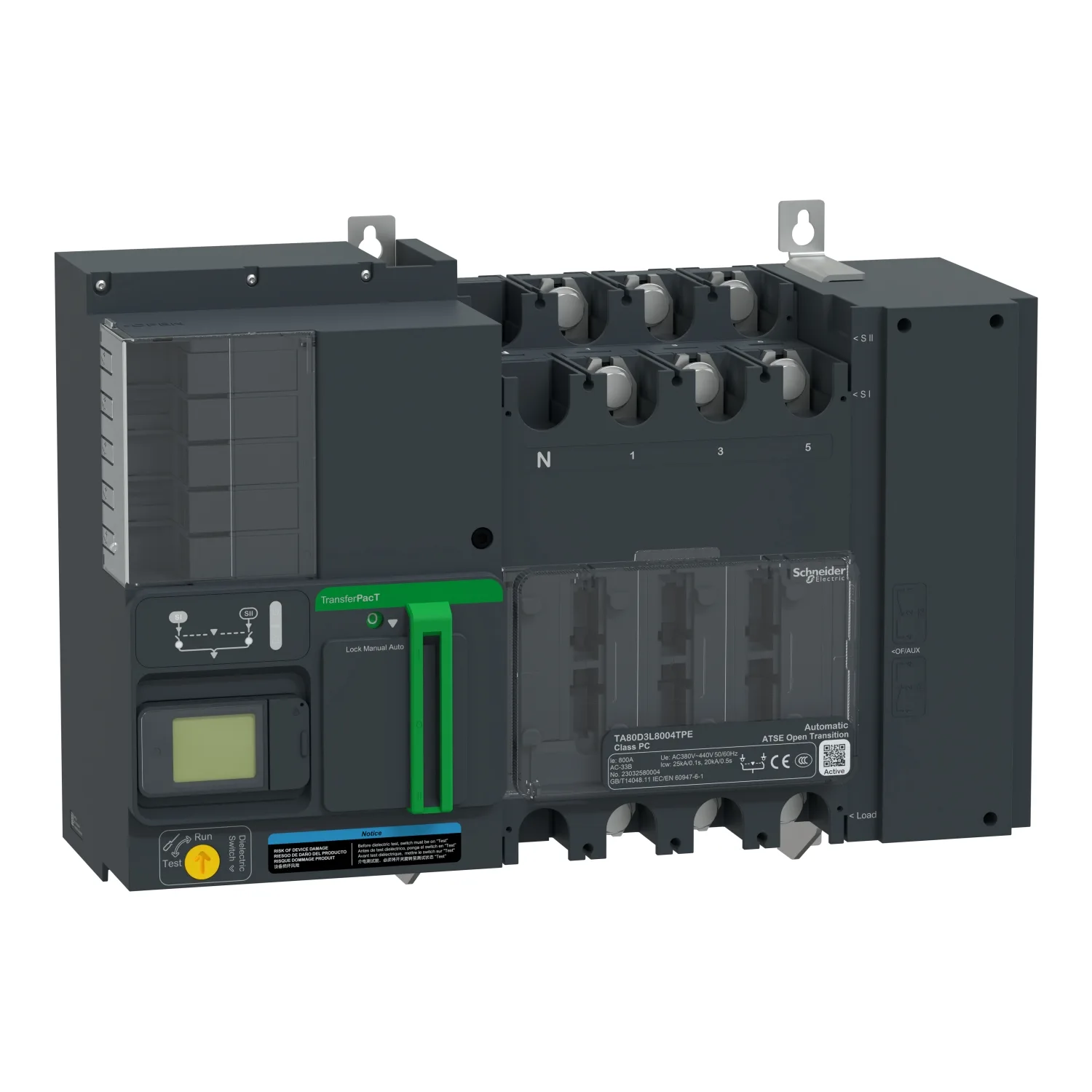

Name: TA80D3L8004TPE - TA80 800A 3P LCD 400V
Brand: Schneider
SKU: TA80D3L8004TPE
Price: 6615.00 EUR
Availability: BackOrder

Schneider TA80D3L8004TPE, TA80 800A 3P LCD 400V. Kategori: TransferPacT. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: TransferPacT
Ürün Ya Da Bileşen Tipi: Otomatik aktarım anahtarı
Cihaz Uygulaması: Besleme kaynağını değiştirme
Kutup Tanımı: 3P

← Kataloğa Geri Dön

Ürün Açıklaması

Bu TA80D3L8004TPE, endüstriyel ve ticari binalarda, veri merkezlerinde, sağlık tesislerinde ve ulaştırma endüstrisinde kullanılan düşük voltajlı bir güç aktarma anahtarıdır. Nominal çalışma gerilimi (Ue) 400VAC@50/60Hz'dir. Bu değişimin kaynağı AC-33B kullanım kategorisidir. Nominal akım(Ie), 800A gövde ile 60℃'de 800A(Ie) yüklenebilir. Ön tarafta durum ve alarm ayarlarının görüntülenmesi ve butonla kontrol edilmesi için kullanılan dahili bir LCD ekran modülü bulunmaktadır. Bu transfer anahtarı mekanik ve elektriksel gösterge ile öne doğru 3 kontak pozisyonu sağlamıştır. Plaka üzerine sabitlenerek güç dağıtım dolabının içerisine yerleştirilebilir. Ayrıca farklı uygulama sahnelerine göre bazı opsiyonel aksesuarları da bulunmaktadır. Bu versiyonun ölçüleri 467mm(genişlik)x341mm(yükseklik)x186mm(derinlik). IEC 60947-6-1 standardına uygundur ve CE/CB/CCC sertifikalıdır. Yangın söndürme ekipmanları, duman tahliye fanları, sprinkler pompaları, acil durum ışıkları vb. gibi can güvenliği yüklerinin güç transferi için uygundur.

Başlıca Özellikler

500ms'den daha kısa sürede hızlı transfer, karartma süresinde azalma.
Fonksiyon modüllerinin eklenmesi veya değiştirilmesi, elektrik kesintisi olmadan esnek kurulum.
Kolay kurulum ve görüntüleme kontrol paneli.
Çoklu fonksiyon modülleri, dijital özelliklerle kolay yükseltme.
Kompakt tasarımıyla yerden tasarruf sağlar.

Teknik Özellikler

Ana12

Ürün Serisi	TransferPacT
Ürün Ya Da Bileşen Tipi	Otomatik aktarım anahtarı
Cihaz Uygulaması	Besleme kaynağını değiştirme
Kutup Tanımı	3P
Şebeke Tipi	AC
Şebeke Frekansı	50/60 Hz
Aşağı Bağlantı	Vidalı
Montaj Tipi	Sabit
Üst Bağlantı	Vidalı
Kontak Konum Göstergesi	Evet
[Icm] Nominal Kısa Devre Kapama Kapasitesi	40 kA sadece yük ayırıcı 400 V AC -de 50 Hz; 330 kA şebeke tarafı koruma devre kesicisi ile 400 V AC -de 50 Hz
Yalıtıma Uygunluk	Evet

Tamamlayıcı23

Aktarım Anahtarı Sınıfı	PC
Kontak Konumunun Sayısı	3
Sinyal Kontakları Düzenleme	1 NA + 2 NK; 1 NK + 2 NA; 2 NA
Utilization Category	AC-33B
[Ue] Nominal Çalışma Voltajı	400 V AC 50/60 Hz
Kontrol Tipi	4 push-buton
Çalışma Modu	Otomatik; Manuel
Ekran Tipi	LCD ekran
Montaj Desteği	Plaka
Kilitleme Seçenekleri Tanımı	KAPALI konumda kilit; SI / SII konumunda asma kilit
Nominal Görev	Kesintisiz
[Ui] Nominal Yalıtım Voltajı	Switch: 1000 V; Controller: 500 V
[Uimp] Nominal Darbe Dayanım Voltajı	Switch: 12 kV; Controller: 6 kV
[Ie] Nominal Çalışma Akımı	800 A
[Ithe] Klasik Muhafazalı Termik Akım	800 A (60 °C)
Mekanik Kilitleme	Mekanik kilitleme ile
Mekanik Dayanıklılık	10000 cycles
Bağlantı Aralığı	45 mm
[Icw] Nominal Kısa Süreli Dayanma Akımı	20 kA süresince 0,5 sn; 25 kA süresince 0.1 s
Yükseklik	341 mm
Genişlik	467 mm
Derinlik	186 mm
Ürün Ağırlığı	22,4 kg

Ortam6

Standartlar	IEC 60947-6-1
Ürün Sertifikaları	CCC; CE; CB
IP Koruma Derecesi	Ön yüz: IP40 auto mode; Inside the enclosure: IP20 manual mode
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-40…85 °C
Kirletme Derecesi	3

Paketleme üniteleri6

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	73,000 cm
Package 1 Width	60,000 cm
Package 1 Length	80,000 cm
Paket Ağırlığı (Lbs)	36,479 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
