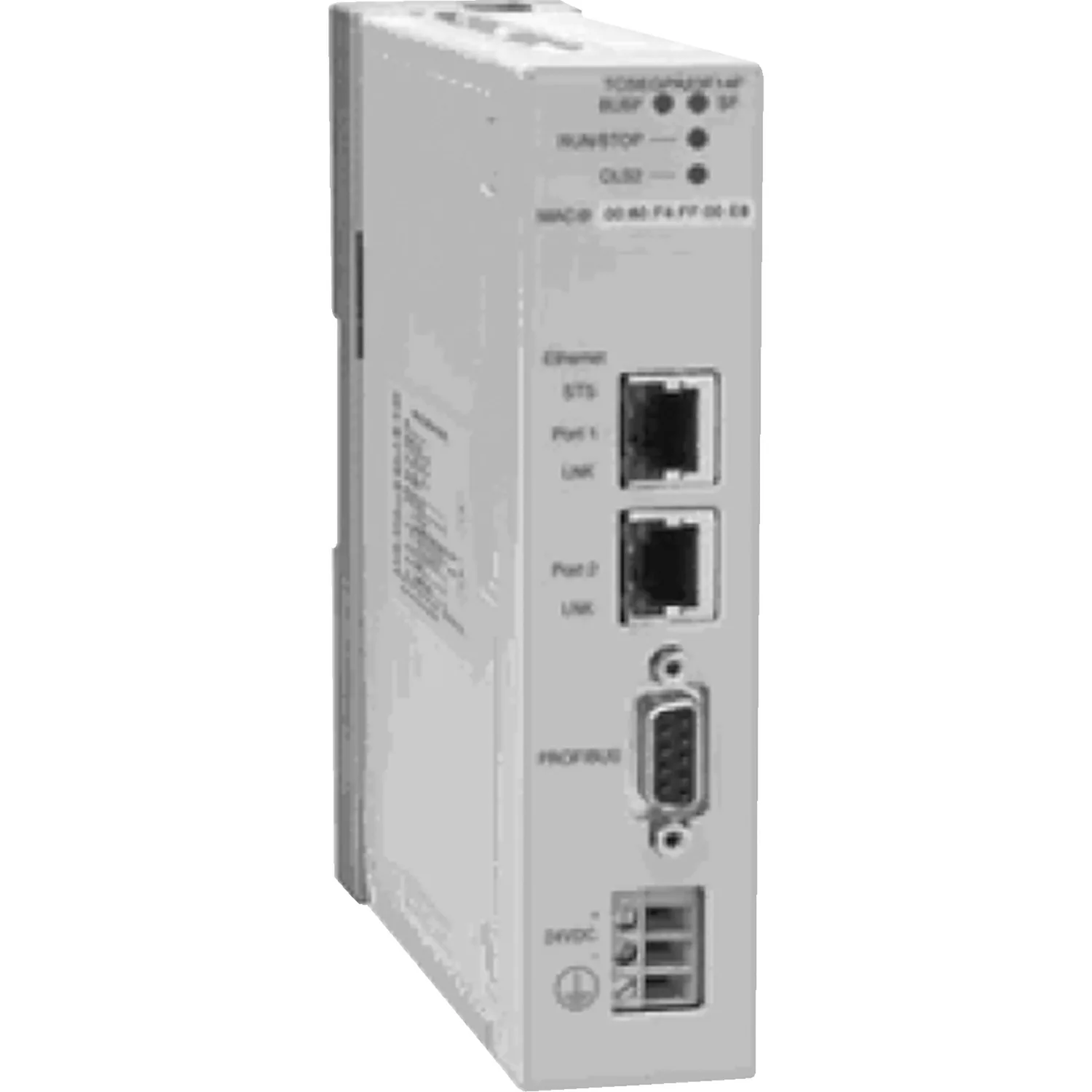

Name: TCSEGPA23F14FK - Profibus DP Master
Brand: Schneider
SKU: TCSEGPA23F14FK
Price: 3283.00 EUR
Availability: BackOrder

Schneider TCSEGPA23F14FK, Profibus DP Master. Kategori: Profibus. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: Profibus DP
Ürün Ya Da Bileşen Tipi: Profibus DP V1 uzak master
Ürün Uyumluluğu: M580 PLC; Premium PLC; M340 PLC; Quantum PLC
Yapı Tipi: Endüstriyel veriyolu

← Kataloğa Geri Dön

Ürün Açıklaması

Bu ürün, uzak ana modül teklifi olan Profibus DP serisinin bir parçasıdır. Profibus Remote Master (PRM) modülü, entegre 2 portlu switch'i aracılığıyla Ethernet Modbus TCP/IP ağına, prosese ve enstrümantasyona mümkün olduğunca yakın bir şekilde bağlanır. Korumalı bir Profibus-2 kablosuna ve kategori 5 Modbus TCP iletim ortamına (STP, korumalı bükümlü çift) sahiptir. Modbus TCP için 2 adet Ethernet TCP/IP-RJ45, Profibus DP V1 bağlantıları için Profibus DP SUB-D 9 ile donatılmıştır. İletişim hizmetleri şunlardır: köle konfigürasyonu kontrolü (açılışta) sınıf 1 master, izleme isteği yönetimi (Global CONTROL ve Get Master Diag) sınıf 2 master, master/master diyaloğu yok sınıf 2 master, vb. Bu ürün, I/O tarayıcı işlevi aracılığıyla Modicon Quantum, Premium, M580 ve M340 programlanabilir mantıksal denetleyicileri (PLC) Profibus DP V1'e bağlamak için kullanılabilir. Kit, iletişim DTM'si içeren bir CD ve UNITY içinde yapılandırma için master DTM'si içeren bir CD içerir.

Başlıca Özellikler

Premium/Quantum/M340/M580 PLC için
Endüstriyel bus yapısı
Fiziksel RS485 arayüzü
NRZ iletim modu
-25°C ile 60°C arasında geniş çalışma sıcaklığı aralığı

Teknik Özellikler

Ana6

Ürün Serisi	Profibus DP
Ürün Ya Da Bileşen Tipi	Profibus DP V1 uzak master
Kit Düzenleme	Haberleşme DTM'si içeren CD; UNITY içerisinde PRM yapılandırma için Master DTM içeren CD
Haberleşme Ağ Geçidi	Ethernet Modbus TCP'den Profibus DP V1 ağ geçidine
Ürün Uyumluluğu	M580 PLC; Premium PLC; M340 PLC; Quantum PLC
Yapı Tipi	Endüstriyel veriyolu

Tamamlayıcı13

Fiziksel Arayüz	RS485
Erişim Yöntemi	Master sınıf 1 Profibus DP; Master sınıf 2 Profibus DP; Slave Modbus TCP
İletimin Modu	NRZ
İletim Desteği Orta	Profibus 2 bükülmüş ekranlı çift kablosu; Modbus TCP kategori 5 ekranlı bükülmüş çift (STP)
İletim Hızı	12 Mbit/s, 100 m için Profibus port tekrarlayıcı olmadan; 12 Mbit/s, 400 m için Profibus port 3 tekrarlayıcı ile; 9,6 kbit/sn, 1200 m için Profibus port tekrarlayıcı olmadan; 9,6 kbit/sn, 4800 m için Profibus port 3 tekrarlayıcı ile; 10., 100 m için Modbus TCP port tekrarlayıcı olmadan
Slave Sayısı	126
Girişlerin Sayısı	2
Çıkışların Sayısı	2
Haberleşme Hizmeti	Slave yapılandırması kontrolü (açılışta) sınıf 1 master; Izleme isteğini yönetme (Global KONTROL ve Master Diyag. Alma) sınıf 2 master; Master/master iletişimi yok sınıf 2 master; Profibus FMS mesaj işleme desteklenmiyor sınıf 1 master; Profibus FMS mesaj işleme desteklenmiyor sınıf 2 master; DP slave G/Ç verilerini oku/yaz sınıf 1 master; Slave parametrelerini ayarla (açılışta) sınıf 1 master; Sl
Entegre Bağlantı Tipi	2 Ethernet TCP/IP - RJ45 için Modbus TCP; Profibus DP - SUB-D 9 için Profibus DP V1
Akım Tüketimi	200 mA -de 24 V DC -de harici
Modül Biçimi	Standart
Ürün Ağırlığı	0,62 kg

Ortam5

Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-45…85 °C
Bağıl Nem	10…95 % yoğuşmasız
Çalışma Yüksekliği	<= 2000 m
Koruyucu Bakım	Humiseal 1A33 koruyucu kaplama

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	5,700 cm
Package 1 Width	17,900 cm
Package 1 Length	26,300 cm
Paket Ağırlığı (Lbs)	646,000 g
Unit Type Of Package 2	S03
Number Of Units İn Package 2	8
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	5,730 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
