Schneider

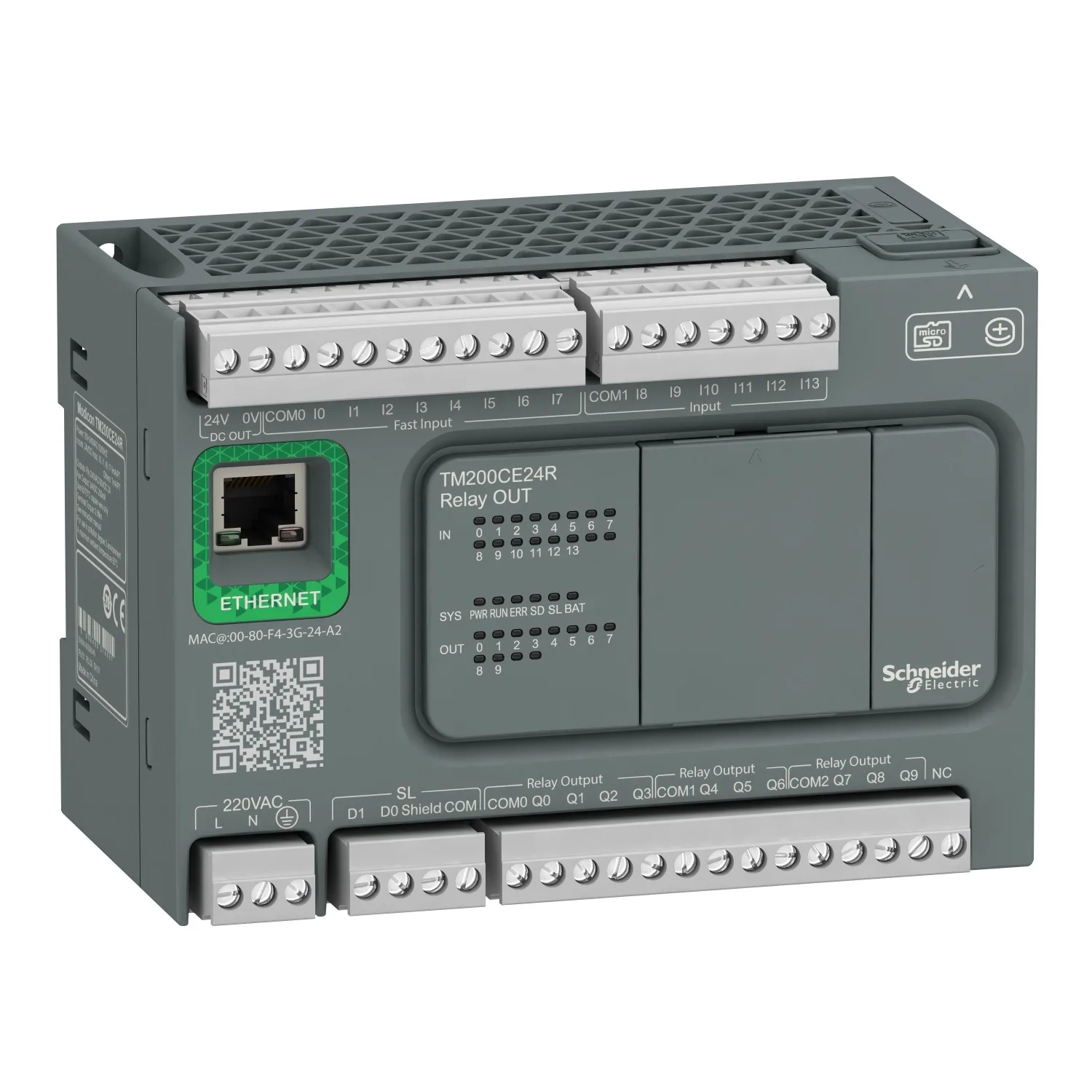

TM200CE24R - M200 PLC, 14 DI, 10 DO, Relay, Ethernet
Schneider TM200CE24R, M200 PLC, 14 DI, 10 DO, Relay, Ethernet. Kategori: Easy Modicon M200. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TM200CE24R
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:564,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon M200
- Ürün Ya Da Bileşen Tipi
- Lojik kontrolör
- [Us] Nominal Besleme Gerilimi
- 100...240 V AC
- Dijital G/Ç Sayısı
- 24
Ürün Açıklaması
- 24V DC giriş voltajı, 24V DC ayrık çıkış voltajı, 220V AC ve 2A çıkış akımına sahip bir Modicon lojik kontrol cihazıdır
- Mikro SD hafıza kartı ile bakımı ve güncellemesi kolaydır
- Entegre bağlantılar mini B USB 2.0, seri link 1 ve RS485, seri link 2 ve RS232/RS485, ethernet Modbus TCP/IP, ve seri link 2 ve RS485'tir
- 512byte dahili flash ve 32GB micro SD kart kapasiteli bir kontrolördür
- IP20 dereceli bir üründür
- Ebatları 130mm (genişlik) x 70mm (derinlik) x 90mm (Yükseklik)
- Ağırlığı 0.413kg
- Tekstil, takım tezgahı, paketleme, malzeme taşıma, pompalama, kaldırma, elektronik montaj makineleri için tasarlanmıştır
- Bu ürün CE, CSA, IACS E10, RCM ve CULus onaylıdır
- EN/IEC 61010-2-201 ve EN/IEC 61131-2 Standartlarını karşılamaktadır
- DIN rayı montajını destekler
- Esneklik ve basit hareket gerektiren küçük otomasyon sistemleriniz için en iyi performans/fiyat oranı çözümleri.
Başlıca Özellikler
- Esneklik ve basit hareket gerektiren küçük otomasyon sistemleriniz için ideal mantık kontrolörü
- Basitleştirilmiş bir araçla hızlı ve kolay programlama
- S-eğrisi profili, sarsıntıyı azaltarak daha yumuşak hareket kontrolü sağlar (yarı ikon uygulamasında)
- Uygulamaların hızlı kontrolü, paketleme ve konveyör uygulamalarında yüksek hızlı müdahale
- Basit makineler için tasarlanmıştır
Teknik Özellikler
Ana14
| Ürün Serisi | Modicon M200 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Lojik kontrolör |
| [Us] Nominal Besleme Gerilimi | 100...240 V AC |
| Dijital G/Ç Sayısı | 24 |
| Dijital Giriş Sayısı | I2...I5: 4 hızlı giriş; I0, I1, I6, I7: 4 high speed input; I8...I13: 6 düzenli giriş |
| Dijital Çıkış Sayısı | 10 röle |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Dijital Giriş Akımı | 7 mA için giriş |
| Dijital Giriş Lojiği | Blok veya kaynak (pozitif/negatif) type 1 'e uygunIEC 61131-2 |
| Dijital Çıkış Gerilimi | 24 V DC; 220 V AC |
| Dijital Çıkış Akımı | 2 A |
| Dijital Çıkış Tipi | Röle normalde açık |
| VA Cinsinden Güç Tüketimi | 52…64 VA -de 100...240 V AC (with max I/O) |
Tamamlayıcı39
| G/Ç Genişleme Modülünün Sayısı | 4ile 128 ayrık çıkış(lar) için transistör çıkışı; 4ile 74 ayrık çıkış(lar) için röle çıkışı |
|---|---|
| Besleme Gerilimi Limitleri | 85…264 V |
| Şebeke Frekansı | 50/60 Hz |
| Kalkış Akımı | 50 A |
| Gerilim Durumu 1 Garantili | >= 15 V için giriş |
| Gerilim Durumu 0 Garantili | <= 5 V için giriş |
| Giriş Empedansı | 3.3 kOhm için Dijital giriş |
| Yanıt Süresi | 5 µs kapama, I0, I1, I6, I7 terminaller için high speed input; 5 µs açma, I0, I1, I6, I7 terminaller için high speed input; 100 µs kapama, I2...I5 terminaller için hızlı giriş; 35 µs açma, I2...I5 terminaller için hızlı giriş; 10 ms kapama, Q0...Q9 terminaller için röle çıkışı; 10 ms açma, Q0...Q9 terminaller için röle çıkışı; 100 µs kapama, I8...I13 terminaller için düzenli giriş; 35 µs açma, I8. |
| Yapılandırılabilir Filtreleme Süresi | 0 ms için giriş; 3 ms için giriş; 12 ms için giriş |
| Çıkış Gerilimi Limitleri | 30 V DC; 250 V AC |
| Maksimum Gecikme İlk Yukarı | 4 A -de COM 2; 4 A -de COM 0; 4 A -de COM 1 |
| Elektrik Dayanıklılığı | 100000 cycles AC-12, 240 V, 480 VA, dirençli; 100000 cycles DC-12, 24 V, 48 W, dirençli |
| Anahtarlama Frekansı | 0.1 Hz maksimum yük ile |
| Mekanik Dayanıklılık | 20000000 cycles için röle çıkışı |
| Minimum Yük | 10 mA -de 5 V DC için röle çıkışı |
| Bellek Kapasitesi | 512 byte dahili flash bellek için programları yedekleme |
| Veri Depolama Ekipmanı | 32 GB micro SD card (opsiyonel) |
| Pil Tipi | BR2032 Li-CFx (Lithium-Carbon Monofluoride), pil ömrü: 5 yr |
| Yedekleme Süresi | 3 years -de 25 °C (güç kaynağı kesintisi ile) |
| 1 Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev |
| Komut Başına Yürütme Süresi | 0.2 µs Boolean |
| Saat Sapması | <= 90 s/month -de 25 °C |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Kontrol Sinyali Tipi | Quadrature (x1, x2, x4) -de 100 kHz için hızlı giriş (HSC modu); Darbe/yön -de 100 kHz için hızlı giriş (HSC modu); Monofaze -de 100 kHz için hızlı giriş (HSC modu); CW/CCW -de 100 kHz için hızlı giriş (HSC modu) |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| Entegre Bağlantı Tipi | USB portuile mini B USB 2.0 konnektör; Yalıtımsız seri bağlantı seri 1ile terminal bloğu konnektör ve RS485; Yalıtımsız seri bağlantı seri 2ile terminal bloğu konnektör ve RS232/RS485; Ethernet Modbus TCP/IP Ethernetile RJ45 konnektör ve 1 Ethernet portu 10/100BASE-T; Isolated serial link seri 2ile terminal bloğu konnektör ve RS485 |
| İletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485; 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232; 12 Mbit/s için USB; 10, 100 Mbit/sn veriyolu uzunlugu için 100 m için Ethernet Modbus TCP/IP |
| Haberleşme Port Protokolü | USB portu: USB protokol - SoMachine-Ağ; Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network; Ethernet Modbus TCP/IP: Modbus TCP/IP protokol İstemci/sunucu |
| Yerel Sinyalleme | 1 LED (yeşil) for PWR; 1 LED (yeşil) for RUN; 1 LED (kırmızı) for modül hatası (ERR); 1 LED (yeşil) for SD kart erişimi (SD); 1 LED (kırmızı) for BAT; 1 LED (yeşil) for SL1; Kanal başına 1 LED (yeşil) for G/Ç durumu; 2 LED (yeşil) for haberleşme (LK/ACT 10/100) |
| Elektrikli Bağlantı | Mini B USB 2.0 konnektörprogramlama terminali için; RJ45 konnektörEthernet ağı bağlantısı için; çıkarılabilir vidalı terminal bloğugirişler için; çıkarılabilir vidalı terminal bloğuçıkışlar için; çıkarılabilir vidalı terminal bloğu, 4 terminal(ler) for connecting the serial link1; çıkarılabilir vidalı terminal bloğu, 3 terminal(ler) 100-240 V AC güç beslemesine bağlantı için |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekransız kablo: <50 m için giriş; Ekranlı kablo: <10 m için hızlı giriş; Ekranlı kablo: <10 m için high speed input; Ekransız kablo: <150 m için çıkış |
| Yalıtım | Girişler arasında yalıtımsız; Çıkış ve dahili lojik arasında -de 1780 V AC; Çıkış grupları arasında -de 1780 V AC; Besleme ve dahili lojik arasında -de 1780 V AC; Giriş ve dahili lojik arasında -de 500 V AC; Hızlı giriş ve dahili lojik arasında -de 500 V AC; Giriş grupları arasında -de 500 V AC |
| Sensör Güç Beslemesi | 24 V DC -de 250 mA kontrolör tarafından beslenir |
| İşaretleme | CE |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 sabitleme kitli plaka veya panel 'e uygunIEC 60715 |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 130 mm |
| Ürün Ağırlığı | 0,413 kg |
Ortam13
| IP Koruma Derecesi | IP20 koruyucu kapak yerindeyken |
|---|---|
| Ürün Sertifikaları | CE |
| Standartlar | IEC 61010-2-201; IEC 61131-2 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz...3 GHz) conforming to IEC 61000-4-3; Güç frekansındaki manyetik alan - test level: 30 A/m conforming to IEC 61000-4-8; Elektrik hı |
| Darbe Dayanımı | 15 gn için 11 ms; 30 gn için 6 ms |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Titreşim Direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray; 1 gn -de 8,4…150 Hz üzerinde simetrik ray; 3,5 mm -de 5…8,7 Hz üzerinde panel montajı; 2 gn -de 8,7…150 Hz üzerinde panel montajı |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…55 °C (yatay kurulum) |
| Depolama Ortam Koşulları | -25…70 °C |
| Kirletme Derecesi | <= 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,497 cm |
| Package 1 Width | 13,655 cm |
| Package 1 Length | 14,312 cm |
| Paket Ağırlığı (Lbs) | 609,5 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7810 g |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 288 |
| Package 3 Height | 95 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 120 cm |
| Package 3 Weight | 196440 g |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
