Schneider

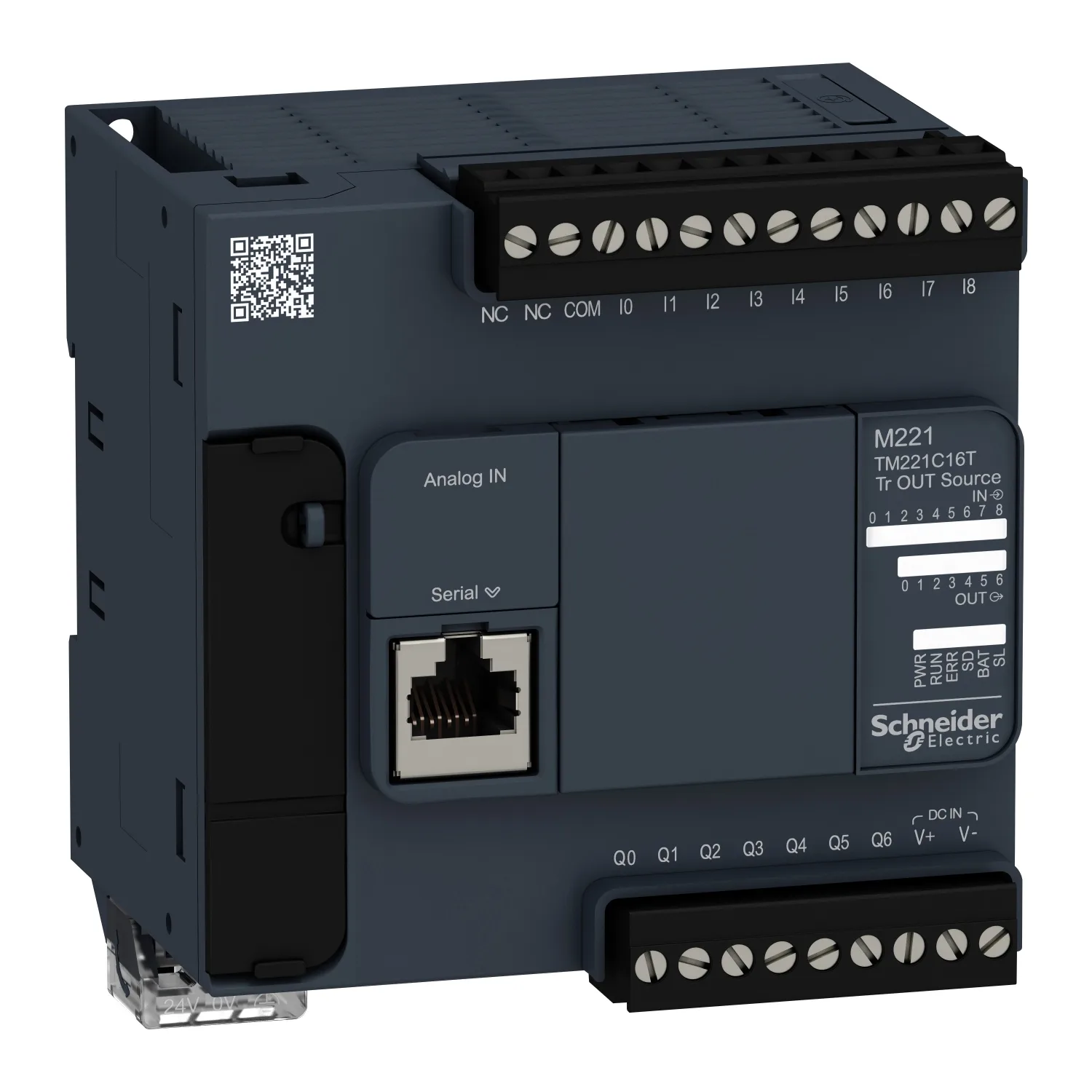

TM221C16T - Otomasyon modülü: PLC programlanabilir kontrolör; ÇIKIŞ: 7; GİRİŞ: 9
Schneider TM221C16T, Otomasyon modülü: PLC programlanabilir kontrolör; ÇIKIŞ: 7; GİRİŞ: 9. Kategori: Modicon M221. Stokta.
- Referans Kodu:TM221C16T
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (2 Adet) ✅
- Fiyat:403,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon M221
- Ürün Ya Da Bileşen Tipi
- Lojik kontrolör
- [Us] Nominal Besleme Gerilimi
- 24 V DC
- Analog Giriş Modülü
- 2 -de 0...10 V
Ürün Açıklaması
- Modicon lojik kontrolörü anma besleme/çıkış voltajı 24V DC, çıkış akımı 0.5A alıcı veya kaynak giriş lojikli ve pozitif çıkış lojiklidir
- Bu ürün minimum kurulum gerektirir ve muazzam çok yönlülük sunar
- Entegre bağlantılar, mini B USB 2.0 konnektörlü USB port, RJ45 konnektör ve RS485 arayüzlü izolesiz seri bağlantı seri 1 ve RJ45 konnektörlü ve RS232/RS485 arayüzlü izolesiz seri bağlantı seri 2'dir
- Kullanıcı uygulaması ve veri RAM'i için 256kB, dahili değişken RAM, 256kB dahili flash bellek ve 2GB SD kart bellek kapasitesine sahip bir Modicon M221 kontrolördür
- IP20 dereceli bir üründür
- Ebatları 95mm (genişlik) x 70mm (derinlik) x 90mm (Yükseklik)
- Ağırlığı 0.346kg
- Bu ürün CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC ve CULus onaylıdır
- EN/IEC 61010-2-201, EN/IEC 61131-2 ve EN/IEC 60664-1 Standartlarını karşılamaktadır
- DIN rayı montajını destekler
- EcoStruxure Machine Expert Basic ile sezgisel makine programlama yoluyla Modicon M221 ile karlılığı artırırken karşılaştırmalı performans elde edin.
Başlıca Özellikler
- SD kart ve USB port
- 2 analog giriş ve geniş bir I/O seçeneği
- Çalıştır/durdur kaması ve kartuş uzantısı
- Ethernet ve seri hat portları
Teknik Özellikler
Ana9
| Ürün Serisi | Modicon M221 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Lojik kontrolör |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 9, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Analog Giriş Modülü | 2 -de 0...10 V |
| Dijital Çıkış Tipi | Transistör |
| Dijital Çıkış Sayısı | 7 transistör 2 hızlı çıkış |
| Dijital Çıkış Gerilimi | 24 V DC |
| Dijital Çıkış Akımı | 0.5 A |
Tamamlayıcı58
| Dijital G/Ç Sayısı | 16 |
|---|---|
| G/Ç Genişleme Modülünün Sayısı | 4 (yerel G/Ç mimarisi); 11 (uzak G/Ç mimarisi) |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Kalkış Akımı | 35 A |
| W Cinsinden Güç Tüketimi | 10 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile); 3,9 W -de 24 V (G/Ç genişleme modülsüz) |
| Güç Besleme Çıkış Akımı | 0,325 A 5 V için genişletme veriyolu; 0,15 A 24 V için genişletme veriyolu |
| Dijital Giriş Lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Analog Giriş Çözünürlüğü | 10 bit |
| LSB Değeri | 10 mV |
| Dönüşüm Süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| Girişlerde İzin Verilen Aşırı Yük | +/- 30 V DC için 5 min (maksimum) için analog giriş; +/- 13 V DC (kalıcı) için analog giriş |
| Gerilim Durumu 1 Garantili | >= 15 V için giriş |
| Gerilim Durumu 0 Garantili | <= 5 V için giriş |
| Dijital Giriş Akımı | 7 mA için Dijital giriş; 5 mA için hızlı giriş |
| Giriş Empedansı | 3.4 kOhm için Dijital giriş; 100 kOhm için analog giriş; 4,9 kOhm için hızlı giriş |
| Yanıt Süresi | 35 µs kapama, I2...I5 terminaller için giriş; 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş; 35 µs açma, diğer terminaller terminaller için giriş; 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş; 100 µs kapama, diğer terminaller terminaller için giriş; 5 µs açma, kapama, Q0...Q1 terminaller için çıkış; 50 µs açma, kapama, Q2...Q3 terminaller için çıkış; 300 µs açma, kapama, diğer |
| Yapılandırılabilir Filtreleme Süresi | 0 ms için giriş; 3 ms için giriş; 12 ms için giriş |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Maksimum Gecikme İlk Yukarı | 3,5 A |
| Çıkış Frekansı (senk’den Ana Girişe) | 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal; 5 kHz için çıkış -de Q2...Q3 terminal; 0,1 kHz için çıkış -de Q4...Q6 terminal |
| Mutlak Doğruluk Hatası | Tam ölçeğin +/- % 1'i için analog giriş |
| Maksimum Kaçak Akımı | 0,1 mA için transistör çıkışı |
| Maksimum Gerilim Düşüşü | <1 V |
| Mekanik Dayanıklılık | 20000000 cycles için transistör çıkışı |
| Maksimum Tungsten Yükü | <12 W için çıkış ve hızlı çıkış |
| Koruma Tipi | Aşırı yük ve kısa devre koruması -de 0,2 A |
| Sıfırlama Süresi | 1 s otomatik sıfırlama |
| Bellek Kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat; 256 kB için dahili değişkenler RAM |
| Yedeklenen Veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği |
| Veri Depolama Ekipmanı | 2 GB SD kart (opsiyonel) |
| Pil Tipi | BR2032 or CR2032X lityum şarj edilemez |
| Yedekleme Süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| 1 Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev |
| Komut Başına Yürütme Süresi | 0.2 µs Boolean |
| Nesne Alanlarının Maksimum Boyutu | 512 %KW sabit word; 512 %M bellek biti; 255 %TM zamanlayıcı; 8000 %MW bellek word; 255 %C sayaç |
| Gerçek Zamanlı Saat | Ile |
| Saat Sapması | <= 30 sn/ay -de 25 °C |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Konumlama Fonksiyonları | Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz); Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz) |
| Kullanılabilir İşlev | Frekans jeneratörü; PWM; PLS |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| Counter Function | Darbe/yön; A/B; Monofaze |
| Entegre Bağlantı Tipi | USB portuile mini B USB 2.0 konnektör; Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485; Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485 |
| Besleme | (seri)seri bağlantı besleme: 5 V, <200 mA |
| İletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485; 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232; 480 Mbit/sn için USB |
| Haberleşme Port Protokolü | USB portu: USB protokol - SoMachine-Ağ; Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| Yerel Sinyalleme | 1 LED (yeşil) for PWR; 1 LED (yeşil) for RUN; 1 LED (kırmızı) for modül hatası (ERR); 1 LED (yeşil) for SD kart erişimi (SD); 1 LED (kırmızı) for BAT; 1 LED (yeşil) for SL1; 1 LED (yeşil) for SL2; Kanal başına 1 LED (yeşil) for G/Ç durumu |
| Elektrikli Bağlantı | çıkarılabilir vidalı terminal bloğu girişler için; çıkarılabilir vidalı terminal bloğu çıkışlar için; terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için; konnektör, 4 terminaller analog girişler için; Mini B USB 2.0 konnektör programlama terminali için |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekranlı kablo: <10 m için hızlı giriş; Ekransız kablo: <30 m için çıkış; Ekransız kablo: <30 m için dijital giriş; Ekransız kablo: <1 m için analog giriş; Ekranlı kablo: <3 m için hızlı çıkış |
| Yalıtım | Giriş ve dahili lojik arasında -de 500 V AC; Girişler arasında yalıtımsız; Çıkış ve dahili lojik arasında -de 500 V AC; Analog giriş ve dahili lojik arasında yalıtımsız; Analog girişler arasında yalıtımsız; Besleme ve toprak arasında -de 1500 V AC; Giriş ve toprak arasında -de 500 V AC; Besleme ve dahili lojik arasında -de 2300 V AC |
| İşaretleme | CE |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 95 mm |
| Ürün Ağırlığı | 0,346 kg |
Ortam20
| Standartlar | IEC 61131-2; UL 508; CAN/CSA C22.2 No. 213; IACS E10; ANSI/ISA 12-12-01 |
|---|---|
| Ürün Sertifikaları | RCM; LR; cULus; ABS; EAC; DNV-GL; CE; UKCA; cULus HazLoc |
| Çevresel Özellik | Sıradan ve tehlikeli yer |
| Elektrostatik Deşarja Direnç | 8 kV havada 'e uygunIEC 61000-4-2; 4 kV kontakta 'e uygunIEC 61000-4-2 |
| Elektromanyetik Alanlara Direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3; 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3; 1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3 |
| Manyetik Alanlara Direnç | 30 A/m 50/60 Hz 'e uygunIEC 61000-4-8 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları); 2 kV 'e uygunIEC 61000-4-4 (röle çıkışı); 1 kV 'e uygunIEC 61000-4-4 (G/Ç); 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı); 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) |
| Kesinti Dayanımı | 2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5; 2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5; 1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5; 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5; 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5; 1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5; 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5; 0,5 kV güç hatları |
| Radyo Frekansi Alanlarinin Yol Açtigi İletimli Kesintilere Direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6; 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL); 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunIEC 55011; Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunIEC 55011; Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011; Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) - |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…55 °C (yatay kurulum); -10…35 °C (dikey kurulum) |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| IP Koruma Derecesi | IP20 koruyucu kapak yerindeyken |
| Kirletme Derecesi | <= 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray; 3,5 mm -de 5…8,4 Hz üzerinde panel montajı; 1 gn -de 8,4…150 Hz üzerinde simetrik ray; 1 gn -de 8,4…150 Hz üzerinde panel montajı |
| Darbe Dayanımı | 147 m/s² için 11 ms |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,129 cm |
| Package 1 Width | 14,031 cm |
| Package 1 Length | 14,163 cm |
| Paket Ağırlığı (Lbs) | 551,0 g |
| Unit Type Of Package 2 | CAR |
| Number Of Units İn Package 2 | 20 |
| Package 2 Height | 28,8 cm |
| Package 2 Width | 39,1 cm |
| Package 2 Length | 56,6 cm |
| Package 2 Weight | 11,98 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 240 |
| Package 3 Height | 105,0 cm |
| Package 3 Width | 120,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 150 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
