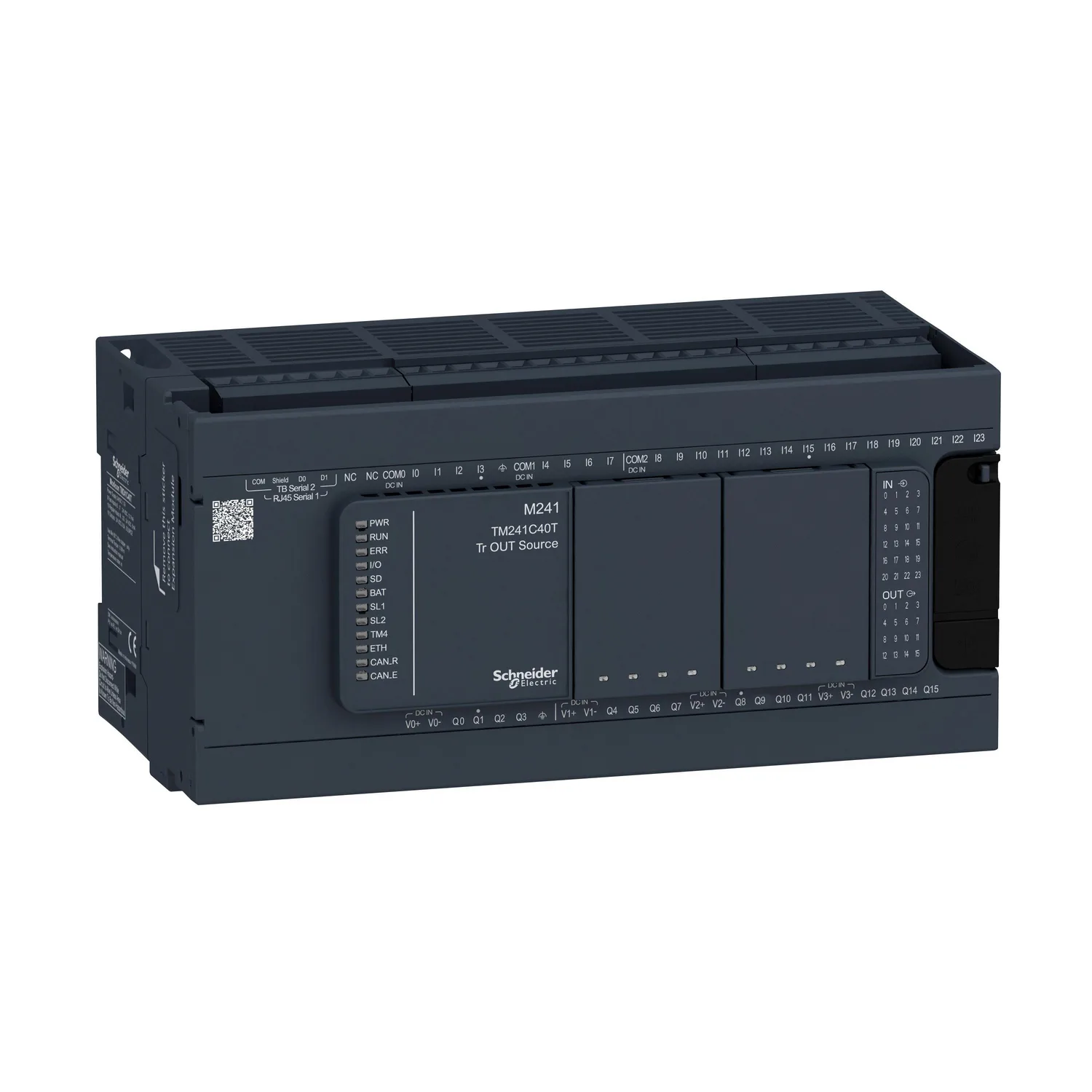

Schneider TM241C40T
Schneider TM241C40T, Schneider. Kategori: Modicon M241. Stokta.
- Referans Kodu:TM241C40T
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (2 Adet) ✅
- Fiyat:1.150,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon M241
- Ürün Ya Da Bileşen Tipi
- Lojik kontrolör
- [Us] Nominal Besleme Gerilimi
- 24 V DC
- Dijital Çıkış Tipi
- Transistör
Ürün Açıklaması
- Modicon mantık kontrolörü anma besleme/çıkış voltajı 24V DC, transistör çıkışı için çıkış akımı 0.5A, hızlı çıkış akımı için 0.1A alıcı veya kaynak giriş lojikli pozitif çıkış mantıklıdır
- Bu ürün, organize bir ekran tasarımı sayesinde daha önce hiç olmadığı kadar sezgisel bir şekilde uygulama oluşturmaya olanak tanır
- Entegre bağlantılar, mini B USB 2.0 konnektörlü USB port, RJ45 konnektör ve RS232/RS485 arayüzlü yalıtılmamış seri bağlantı 1 ve çıkarılabilir vidalı terminal bloğu konnektörlü yalıtılmamış seri bağlantı 2 ve RS485 arayüzdür
- Program için 8 MB, sistem belleği için 64 MB RAM, kullanıcı programlarının yedeklenmesi için 128 MB dahili flash bellek ve 16 GB SD kart bellek kapasitesine sahip bir Modicon M241 kontrolördür
- IP20 dereceli bir üründür
- Ebatları 190mm (genişlik) x 95mm (derinlik) x 90mm (Yükseklik)
- Ağırlığı 0.62kg
- Modicon M241 mantık kontrolörleri, hız ve konum kontrol fonksiyonlarını içeren yüksek performanslı kompakt makineler için tasarlanmıştır
- Bu ürün CE, IACS E10, CSA, RCM ve CULus onaylıdır
- ANSI/ISA 12-12-01, CSA C22.2 No 142, CSA C22.2 No 213, EN/IEC 61131-22007, denizcilik spesifikasyonu (LR, ABS, DNV, GL), UL 1604 ve UL 508 Standartlarını karşılar
- DIN rayı montajını destekler
Başlıca Özellikler
- EcoStruxure Machine Expert ile sezgisel makine programlama.
- Kullanıma hazır uygulamalar ve fonksiyon blokları.
- Verimlilik artışı için daha yüksek performanslı platformlara güncelleme sağlayan esnek/ölçeklenebilir makine kontrolü
- Makine entegrasyonu ve bakımını basitleştirmek için Ethernet, kablosuz erişim, web server aracılığıyla her yere bağlanır
Teknik Özellikler
Ana8
| Ürün Serisi | Modicon M241 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Lojik kontrolör |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital Çıkış Tipi | Transistör |
| Dijital Çıkış Sayısı | 16 transistör 4 hızlı çıkış |
| Dijital Çıkış Gerilimi | 24 V DC için transistör çıkışı |
| Dijital Çıkış Akımı | 0.1 A için hızlı çıkış (PTO modu) (Q0...Q3); 0.5 A için transistör çıkışı (Q0...Q15) |
Tamamlayıcı51
| Dijital G/Ç Sayısı | 40 |
|---|---|
| G/Ç Genişleme Modülünün Sayısı | 7 (yerel G/Ç mimarisi); 14 (uzak G/Ç mimarisi) |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Kalkış Akımı | 50 A |
| W Cinsinden Güç Tüketimi | 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) |
| Dijital Giriş Lojiği | Blok veya kaynak |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Gerilim Durumu 1 Garantili | >= 15 V için giriş |
| Gerilim Durumu 0 Garantili | <= 5 V için giriş |
| Dijital Giriş Akımı | 10,7 mA için hızlı giriş; 7 mA için giriş |
| Giriş Empedansı | 4,7 kOhm için giriş; 2.81 kOhm için hızlı giriş |
| Yanıt Süresi | <= 2 µs açma, I0...I7 terminaller için hızlı giriş; <= 2 µs kapama, I0...I7 terminaller için hızlı giriş; <= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış; <= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış; 50 µs açma, I0...I15 terminaller için giriş; 50 µs kapama, I0...I15 terminaller için giriş; <= 34 µs açma, Q0...Q15 terminaller için çıkış; <= 250 µs kapama, Q0...Q15 terminaller için çıkı |
| Yapılandırılabilir Filtreleme Süresi | 1 s için hızlı giriş; 12 ms için hızlı giriş; 0 ms için giriş; 1 ms için giriş; 4 ms için giriş; 12 ms için giriş |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Çıkış Gerilimi Limitleri | 30 V DC |
| Ortak Çıkış Başına Maksimum Akım | 2 A |
| Maksimum Çıkış Frekansı | 20 kHz için hızlı çıkış (PWM modu); 100 kHz için hızlı çıkış (PLS modu); 1 kHz için çıkış |
| Doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış; +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| Maksimum Kaçak Akımı | 5 µA için çıkış |
| Maksimum Gerilim Düşüşü | <1 V |
| Maksimum Tungsten Yükü | <2,4 W |
| Koruma Tipi | Kısa devre koruması; Otomatik sıfırlamalı kısa devre ve aşırı yük koruması; Ters polarite koruması için hızlı çıkış |
| Sıfırlama Süresi | 10 ms otomatik sıfırlama çıkış; 12 s otomatik sıfırlama hızlı çıkış |
| Bellek Kapasitesi | 64 MB için sistem belleği RAM |
| Yedeklenen Veri | 128 MB dahili flash bellek için kullanıcı programlarının yedeği |
| Veri Depolama Ekipmanı | <= 16 GB SD kart (opsiyonel) |
| Pil Tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| Yedekleme Süresi | 2 yıl -de 25 °C |
| 1 Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev; 0,7 ms için diğer talimat |
| Uygulama Yapısı | 8 olay görevi; 8 harici olay görevi; 4 döngüsel ana görev; 3 döngüsel ana görev + 1 serbest duruş görevi |
| Gerçek Zamanlı Saat | Ile |
| Saat Sapması | <= 60 s/ay -de 25 °C |
| Konumlama Fonksiyonları | PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz); PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz) |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 200 kHz; 16 Standart giriş -de 1 kHz |
| Kontrol Sinyali Tipi | A/B -de 100 kHz için hızlı giriş (HSC modu); Darbe/yön -de 200 kHz için hızlı giriş (HSC modu); Monofaze -de 200 kHz için hızlı giriş (HSC modu) |
| Entegre Bağlantı Tipi | Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485; Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485; USB portuile mini B USB 2.0 konnektör |
| Besleme | (seri 1)seri bağlantı besleme: 5 V, <200 mA |
| İletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485; 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232; 480 Mbit/sn veriyolu uzunlugu için 3 m için USB |
| Haberleşme Port Protokolü | Yalıtımsız seri bağlantı: Modbus protokol master/slave |
| Yerel Sinyalleme | 1 LED (yeşil) for PWR; 1 LED (yeşil) for RUN; 1 LED (kırmızı) for modül hatası (ERR); 1 LED (kırmızı) for G/Ç hatası (G/Ç); 1 LED (yeşil) for SD kart erişimi (SD); 1 LED (kırmızı) for BAT; 1 LED (yeşil) for SL1; 1 LED (yeşil) for SL2; 1 LED (kırmızı) for TM4'te (TM4) bara hatası; Kanal başına 1 LED (yeşil) for G/Ç durumu |
| Elektrikli Bağlantı | çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm); çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm) |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekransız kablo: <50 m için giriş; Ekranlı kablo: <10 m için hızlı giriş; Ekransız kablo: <50 m için çıkış; Ekranlı kablo: <3 m için hızlı çıkış |
| Yalıtım | Besleme ve dahili lojik arasında -de 500 V AC; Besleme ve toprak arasında yalıtımsız; Giriş ve dahili lojik arasında -de 500 V AC; Girişler arasında yalıtımsız; Hızlı giriş ve dahili lojik arasında -de 500 V AC; Çıkış ve dahili lojik arasında -de 500 V AC; Çıkışlar arasında yalıtımsız; Hızlı çıkış ve dahili lojik arasında -de 500 V AC; Çıkış grupları arasında -de 500 V AC |
| İşaretleme | CE |
| Kesinti Dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5; 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5; 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5; 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5; 1 kV giriş ortak mod 'e uygunIEC 61000-4-5; 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 95 mm |
| Genişlik | 190 mm |
| Ürün Ağırlığı | 0,62 kg |
Ortam17
| Standartlar | ANSI/ISA 12-12-01; CSA C22.2 No 142; CSA C22.2 No 213; IEC 61131-2:2007; Denizcilik teknik özellikleri (LR, ABS, DNV, GL); UL 508 |
|---|---|
| Ürün Sertifikaları | RCM; cULus; CE; UKCA; DNV-GL; ABS; LR |
| Elektrostatik Deşarja Direnç | 8 kV havada 'e uygunIEC 61000-4-2; 4 kV kontakta 'e uygunIEC 61000-4-2 |
| Elektromanyetik Alanlara Direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3; 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3; 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları); 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı); 1 kV 'e uygunIEC 61000-4-4 (giriş); 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı) |
| Radyo Frekansi Alanlarinin Yol Açtigi İletimli Kesintilere Direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6; 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL); 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011; Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011; Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunIEC 55011; Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011; Yay |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C (dikey kurulum); -10…55 °C (yatay kurulum) |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| IP Koruma Derecesi | IP20 koruyucu kapak yerindeyken |
| Kirletme Derecesi | 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray; 3 gn -de 8,4…150 Hz üzerinde simetrik ray; 3,5 mm -de 5…8,4 Hz üzerinde panel montajı; 3 gn -de 8,4…150 Hz üzerinde panel montajı |
| Darbe Dayanımı | 15 gn için 11 ms |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,000 cm |
| Package 1 Width | 12,800 cm |
| Package 1 Length | 23,000 cm |
| Paket Ağırlığı (Lbs) | 758,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,186 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
