Schneider

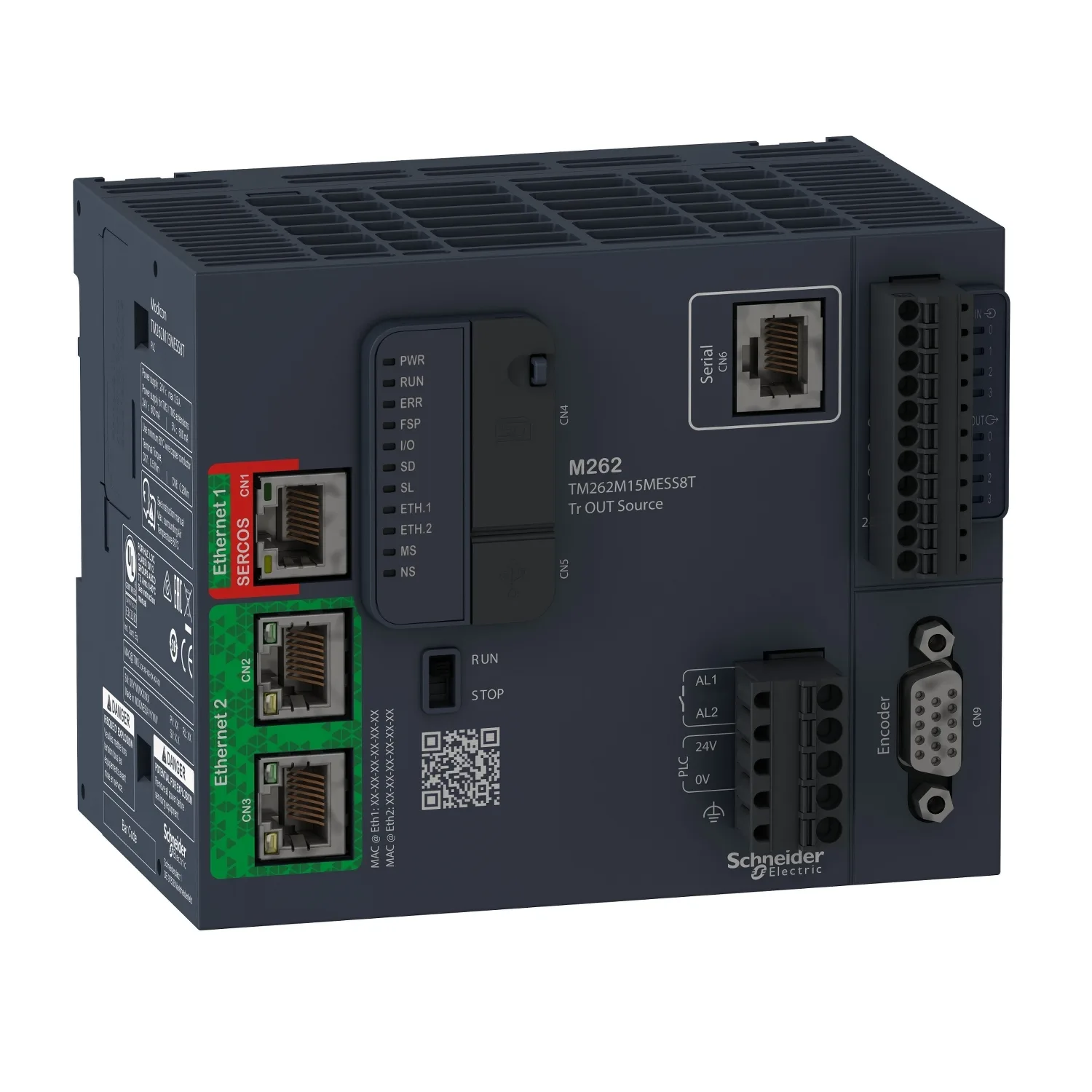

TM262M15MESS8T - M262 Motion PLC, 4 eksen/1ms
Schneider TM262M15MESS8T, M262 Motion PLC, 4 eksen/1ms. Kategori: Modicon M262. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TM262M15MESS8T
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:3.384,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Mantık/hareket denetleyicisi - Modicon M262
- Ürün Ya Da Bileşen Tipi
- Hareket kontrolörü
- [Us] Nominal Besleme Gerilimi
- 24 V DC - 15...20 %
- Dijital G/Ç Sayısı
- 8
Ürün Açıklaması
- Modicon M262 mantık/hareket denetleyicileri, performans gerektiren makineler için, IIoT'ye hazır ve mantık, hareket ve güvenlik kontrol uygulamalarını bir araya getirir.
- TM262M15MESS8T, 4 hızlı dijital giriş ve 4 hızlı dijital çıkış, 1 enkoder girişi ve 4'e kadar senkronize eksenin hareket kontrolünde uzmanlaşmış olup, SIL3'e göre bir güvenlik kontrol uygulamasını bünyesinde barındırmaktadır.
- Bu hareket kontrolörü 3 adet Ethernet tabanlı ağ (EtherNet/IP, Modbus/TCP, Sercos), bir adet seri port (Modbus, ASCII, Machine Expert protokolleri) içermektedir.
- Modicon M262, gömülü bulut bağlantısına sahip mantık/hareket kontrolörleri olup siber güvenlik yeteneklerini hesaplar, izleme, analiz ve öngörücü bakımı destekler.
- İzole edilmemiş 24V DC güç kaynağı ile güçlendirilmiştir, dahili aşırı yük korumasına sahiptir, çift çekirdekli işlemciye sahiptir ve 5ns/komut performansına ulaşır.
- Bu hareket kontrolcüsünde bir adet haberleşme veri yolu (Ethernet, CANopen), bir adet IO veri yolu, bir adet IO portu ve bir adet kodlayıcı konnektörü bulunmaktadır.
- 125mm genişlik, 90mm derinlik ve 100 mm yüksekliğe sahiptir. Ağırlığı 0.670kg'dır.
- 0.670kg ağırlığındadır
- Bu kontrolör, entegre IIoT bağlantısı veya şifreli iletişim gerektiren makineler için tasarlanmıştır.
- CE, cULus HazLoc, RCM, EAC, Achilles L2, EU RO Mutual sertifikalı, UL 61010-1/-2-201, CSAC22.2 No. 61010-1/-2-201, ANSI/ISA 12-12-01, EN 61131-2'ye uygundur.
- Bu kontrolör, EcoStruxure Machine Expert tarafından yapılandırılan TMS CANopen/Ethernet akıllı iletişim modülü ve Modicon TM3 IO genişletme modülleri ile uyumludur.
- Bu kontrolör, EcoStruxure Machine Expert tarafından yapılandırılan TMS CANopen/Ethernet akıllı bağlantı modülü, Modicon TM3 IO genişletme modülleri ile uyumludur
- Modicon M262 mantık kontrolörü, klipsli kilitler ile 35 mm DIN rayına monte edilir.
- Modicon M262 mantık/hareket kontrolörleri, performans makineleri için IIoT'ye hazır kontrolörlerdir.
- Modicon M262 mantık/hareket kontrolörleri, doğrudan bulut bağlantısı ve dijital hizmetler sağlamak için Endüstriyel Nesnelerin İnterneti (IIoT) protokollerini ve şifrelemeyi barındırır.
- Modicon M262 mantık/hareket kontrolörleri, performans makineleri için IIoT- hazır kontrolörlerdir
- Modicon M262 mantık/hareket kontrolörleri, doğrudan bulut bağlantısı ve dijital hizmetler sağlamak için Endüstriyel Nesneler İnterneti (IIoT) protokollerini ve şifrelemeyi içerir
Başlıca Özellikler
- DİJİTİZASYON: Bulut hizmetlerine Doğrudan bağlantı ile makinenizi "bulut ve şirket içi" herhangi bir ortama entegre etme
- ESNEKLİK: Akıllı Bağlantı Modülleri ile Alakart Otomasyon, Modicon TM3/5 IO modülleri ile Ölçeklenebilir performanslar
- Entegre Güvenlik ile KORUMA, Siber güvenlik (şifreli bağlantı, ağ ayırma, Achilles sertifikası)
- Entegre güvenlik
- IP20 koruma derecesi
Teknik Özellikler
Ana5
| Ürün Serisi | Mantık/hareket denetleyicisi - Modicon M262 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Hareket kontrolörü |
| [Us] Nominal Besleme Gerilimi | 24 V DC - 15...20 % |
| Dijital G/Ç Sayısı | 8 |
| Yazılım Adı | IIoT'ye hazır makine - bulut; Makineden tesise bağlı |
Tamamlayıcı55
| Besleme Gerilimi Limitleri | 20,4…28,8 V DC |
|---|---|
| PLC Güç Tüketimi | 82 W |
| Kalkış Akımı | 40 A |
| Aşırı Gerilim Koruması | Ile |
| Dijital Giriş Sayısı | 4, Dijital giriş hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Dijital Giriş Lojiği | Blok |
| Gerilim Durumu 1 Garantili | >= 15 V için DC |
| Gerilim Durumu 0 Garantili | <= 5 V için DC |
| Dijital Giriş Akımı | 7,5 mA için hızlı giriş |
| Giriş Empedansı | 2.81 kOhm için giriş |
| Yanıt Süresi | <= 1 µs açma, I0...I3 terminaller için hızlı giriş; <= 1 µs kapama, I0...I3 terminaller için hızlı giriş; <= 1 µs açma, Q0...Q3 terminaller için hızlı çıkış; <= 1 µs kapama, Q0...Q3 terminaller için hızlı çıkış |
| Yapılandırılabilir Filtreleme Süresi | 0.001 ms için hızlı giriş; 0.002 ms için hızlı giriş; 0.005 ms için hızlı giriş; 0.01 ms için hızlı giriş; 0.05 ms için hızlı giriş; 0.1 ms için hızlı giriş; 0.5 ms için hızlı giriş; 1 ms için hızlı giriş; 4 ms için hızlı giriş; 12 ms için hızlı giriş |
| Dijital Çıkış Sayısı | 4 transistör hızlı çıkış |
| Dijital Çıkış Gerilimi | 24 V DC |
| Dijital Çıkış Akımı | 0.5 A için hızlı çıkış (Q0...Q3) |
| Dijital Çıkış Tipi | Transistör |
| Dijital Çıkış Lojiği | Kaynak |
| Çıkış Gerilimi Limitleri | 30 V DC |
| Ortak Çıkış Başına Maksimum Akım | 0,5 Aile Q0...Q3 terminal için hızlı çıkış |
| Maksimum Çıkış Frekansı | 300 kHz |
| Doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış; +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| Maksimum Kaçak Akımı | 10 µA için çıkış |
| Maksimum Tungsten Yükü | <1,5 W |
| Koruma Tipi | Otomatik sıfırlamalı kısa devre ve aşırı yük koruması; Ters polarite koruması; Kısa devre koruması |
| Sıfırlama Süresi | 200 ms otomatik sıfırlama hızlı çıkış |
| G/Ç Genişleme Modülünün Sayısı | 7 için TM3 IO module (yerel G/Ç mimarisi); 7 için TM3 IO module (uzak G/Ç mimarisi); 64 için TM3, TM5 or TM7 IO island (dağıtılmış G/Ç mimarisi) |
| 1 Talimatın Uygulanma Süresi | 0,005 ms |
| Bellek Kapasitesi | 32 MB için program RAM; 32 MB için OS/website RAM; 192 MB için sistem belleği RAM |
| Yedeklenen Veri | 1 GB dahili flash bellek için kullanıcı programlarının yedeği |
| Veri Depolama Ekipmanı | <= 32 GB SDHC kart (opsiyonel) |
| Yedekleme Süresi | 1000 h -de 25 °C |
| Uygulama Yapısı | 8 olay görevi; 4 döngüsel ana görev; 3 döngüsel ana görev + 1 serbest duruş görevi; 8 harici olay görevi |
| Gerçek Zamanlı Saat | Ile |
| Saat Sapması | <= 10 s/month -de 25 °C |
| Döngü Süresi | 0,5 ms |
| Konumlama Fonksiyonları | Libraries axes coordinated fonksiyon; Libraries axes synchronous fonksiyon; Sercos 3 motion bus fonksiyon |
| Entegre Bağlantı Tipi | Ethernet/Sercos 1ile RJ45 konnektör ve 10/100BASE-T; Ethernet 2ile 2 RJ45 konnektör ve 100/1000BASE-T; Seri bağlantıile RJ45 konnektör ve RS232/RS485; 1 enkoderile dişi SUB-D 15 konnektör ve RS422/SSI; Smart Communication Bus; TM3 IO bus; USB tip mini B |
| İletim Hızı | 115 kbit/s veriyolu uzunlugu için 15 m için RS485; 115 kbit/s veriyolu uzunlugu için 3 m için RS232; 480 Mbit/sn veriyolu uzunlugu için 3 m için USB; 10, 100 Mbit/sn için Ethernet1; 10/100/1000 Mbit/s için Ethernet2 |
| Haberleşme Port Protokolü | Ethernet/IP adapter; Ethernet/IP scanner; Modbus TCP İstemci/sunucu; Modbus TCP IO scanner; Modbus TCP NVL; Ethernet RSTP; Modbus SL İstemci/sunucu; Modbus SL IO scanner; Modbus SL modem management; Machine Expert; ASCII manager; ASCII modem management; Sercos III master |
| Maksimum Alıcı Sayısı | Ethernet/IP: 64; Modbus TCP: 64; Modbus TCP/EtherNet/IP: 96 |
| Haberleşme Hizmeti | MQTT'ler; OPC UA sunucusu (Şifreleme); HTTP Yöntemleri (API); Web sunucusu; Web görseli; TLS 1.2; TLS 1.3; SNTP; NTP istemcisi/sunucusu; FTP istemcisi/sunucusu; FTP sunucusu; SQL istemcisi (uzaktan erişim); DHCP istemcisi; DHCP sunucusu; DNS istemcisi; POP3 istemcisi; SMTP istemcisi; SMMP istemcisi/sunucusu |
| Yerel Sinyalleme | 1 LED (yeşil/kırmızı) for PWR; 1 LED (yeşil/kırmızı) for RUN; 1 LED (yeşil/kırmızı) for ERROR (hata); 1 LED (yeşil/kırmızı) for stop forced; 1 LED (yeşil/kırmızı) for G/Ç hatası (G/Ç); 1 LED (green/orange) for SD card activity; 1 LED (green/orange) for SL activity; 1 LED (yeşil/kırmızı) for ETH1 state; 1 LED (yeşil/kırmızı) for ETH2 state; 1 LED (yeşil/kırmızı) for EIP MS; 1 LED (yeşil/kırmızı) fo |
| Elektrikli Bağlantı | çıkarılabilir yaylı terminal bloğugirişler ve çıkışlar için; çıkarılabilir yaylı terminal bloğu24 V DC güç beslemesine bağlantı için |
| Ürün Uyumluluğu | External encoder 5/24 V DC no encoder power supply |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekranlı kablo: <3 m için hızlı giriş; Ekranlı kablo: <3 m için hızlı çıkış; Ekransız kablo: <50 m için giriş; Ekransız kablo: <50 m için çıkış; Ekranlı kablo: <30 m için RS485 bağlantı; Ekranlı kablo: <15 m için RS232 |
| Yalıtım | Hızlı giriş ve dahili lojik arasında -de 550 V AC; Girişler arasında yalıtımsız; Hızlı çıkış ve dahili lojik arasında -de 550 V AC; Çıkışlar arasında yalıtımsız; Between input and output -de 550 V AC; Besleme ve dahili lojik arasında -de 550 V AC; Besleme ve toprak arasında yalıtımsız |
| Enkoder Tipi | Artımlı enkoder |
| Kesinti Dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5; 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5; 0,5 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5; 1 kV giriş ortak mod 'e uygunIEC 61000-4-5; 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel |
| Yükseklik | 100 mm |
| Derinlik | 90 mm |
| Genişlik | 125 mm |
| Ürün Ağırlığı | 0,67 kg |
Ortam17
| Standartlar | UL 61010-1; UL 61010-2-201; CSA C22.2 No 61010-1; CSA C22.2 No 61010-2-201; CSA C22.2 No 213; ANSI/ISA 12-12-01; IEC 61131-2 |
|---|---|
| Ürün Sertifikaları | CE; cULus; cULus HazLoc Sınıf I Bölüm 2 CSA 22-2 No 213; RCM; EAC; Achilles; KC |
| Elektrostatik Deşarja Direnç | 4 kV kontakta 'e uygunIEC 61000-4-2; 8 kV havada 'e uygunIEC 61000-4-2 |
| Elektromanyetik Alanlara Direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3; 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3; 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları); 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı); 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı); 1 kV 'e uygunIEC 61000-4-4 (giriş); 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı) |
| Radyo Frekansi Alanlarinin Yol Açtigi İletimli Kesintilere Direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-4; 3 V 0,1...80 MHz; 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011; Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011; Yayılmalı emisyonlar - test seviyesi: 40 dBµV/m -de 30…230 kHz 'e uygunIEC 55011; Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011; Yayılmalı emis |
| Mikro Kırılmalara Bağışıklık | 0,01 ms |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C (yatay kurulum); -20…50 °C (dikey kurulum); -20…45 °C (flat mounting) |
| Depolama Ortam Koşulları | -40…85 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 3,5 mm -de 2…8,4 Hz üzerinde simetrik ray; 1 gn -de 8,4…200 Hz üzerinde simetrik ray; 3,5 mm -de 2…8,4 Hz üzerinde panel montajı; 1 gn -de 8,4…200 Hz üzerinde panel montajı |
| Darbe Dayanımı | 15 gn için 11 ms |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 13,8 cm |
| Package 1 Width | 18,3 cm |
| Package 1 Length | 13,1 cm |
| Paket Ağırlığı (Lbs) | 850,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 8 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,7 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 64 |
| Package 3 Height | 75,0 cm |
| Package 3 Width | 40,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 69,6 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
