Schneider

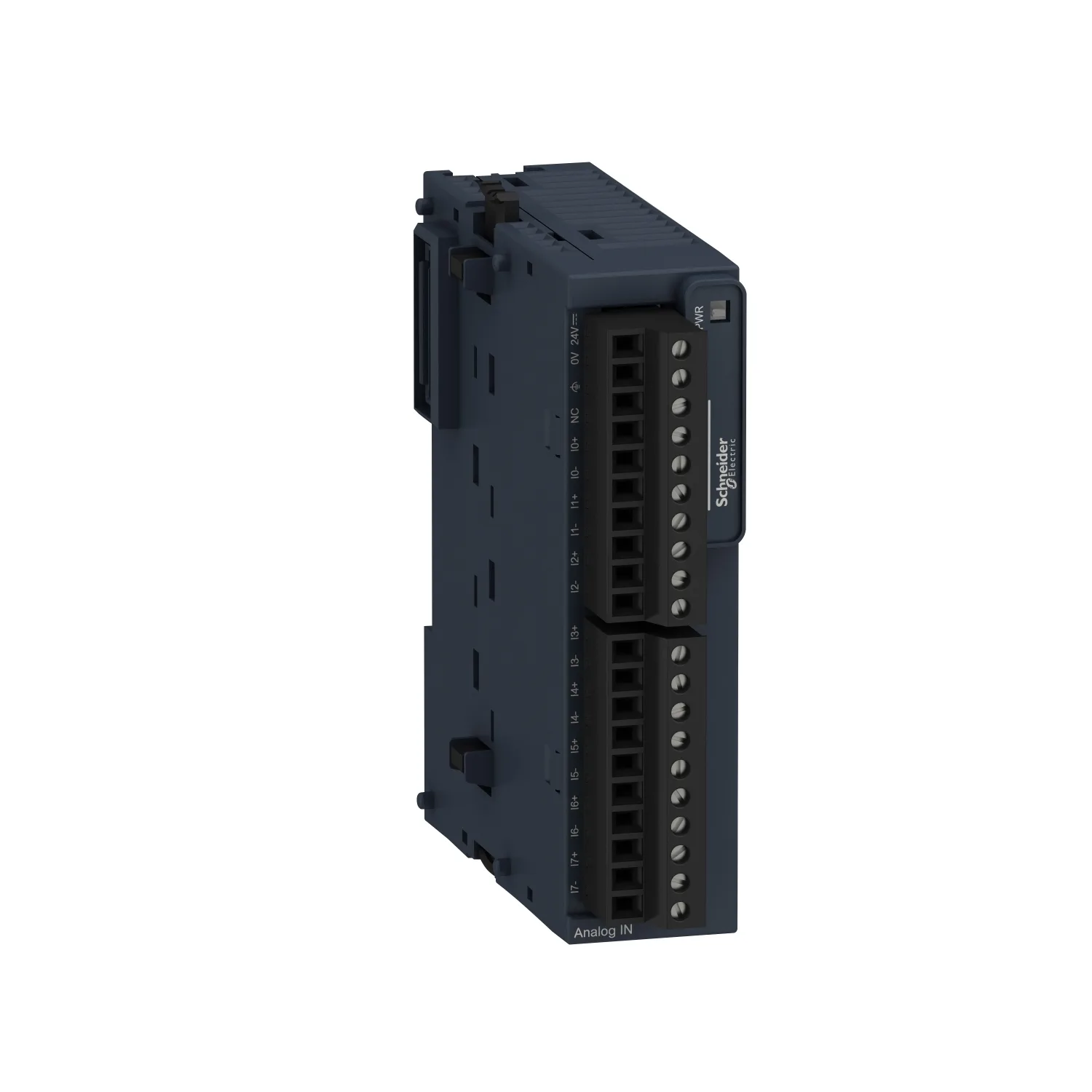

TM3AI8 - 8ch Analog Giriş, Akım-Voltaj
Schneider TM3AI8, 8ch Analog Giriş, Akım-Voltaj. Kategori: Modicon TM3. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TM3AI8
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:576,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon TM3
- Ürün Ya Da Bileşen Tipi
- Analog giriş modülü
- Analog Giriş Sayısı
- 8
- Analog Giriş Çözünürlüğü
- 12 bit; 11 bit + işaret
Ürün Açıklaması
- Bu giriş modülü anma besleme voltajı 24V DC ve akım tüketimi 35mA / 5V DC - bus konnektör aracılığıyla - yüksüz, 45mA / 5V DC - bus konnektör aracılığıyla - tam yüklü, 30mA / 24V DC - dış besleme aracılığıyla -
- Bu ürün, değişken hız sürücülerini veya akım veya voltaj girişi ile donatılmış herhangi bir cihazı kontrol etme yeteneğine sahiptir
- Giriş ve besleme arasında 1500V AC'de, giriş ve dahili lojik arasında 500V AC'de yalıtım vardır
- Giriş ve besleme için 3,18 mm seviye ayarlı elektrik bağlantısı için çıkarılabilir vidalı terminal ile donatılmıştır
- IP20 dereceli bir üründür
- Ebatları 23.6mm (genişlik) x 70mm (derinlik) x 90mm (Yükseklik)
- Ağırlığı 0.11kg
- Bu ürün CE onaylıdır
- EN/IEC 61131-2 ve EN/IEC 61010-2-201 Standartlarını karşılamaktadır
- Bu modül Modicon M262, Modicon M241, Modicon M251 ve Modicon M221 mantık/lojik kontrolörü ile uyumludur
- Üst başlık tipi TH35-15, üst başlık tipi TH35-7.5 IEC 60715'e uygun ray ve sabitleme kitli montaj plakası veya paneli destekler
- Modicon TM3 modüllerini mantık kontrolörleri birleştirirken verileri ve güç kaynağını dağıtmak için bir bus genişletme konnektörü kullanılır
- Modicon M221, M241 ve M251 mantık kontrolörleri için özel olarak tasarlanmış Modicon TM3 I/O sistemi ile kontrolörünüzün performansını artırın.
Başlıca Özellikler
- Modicon M221, M241, M251 ve M262 kontrolörleri için genişletme I/O modülleri
- Modülerlik ve kurulum kolaylığı
- Modicon M2xx plc'nin yeteneklerini geliştirmek için geniş I/O sistemi seçeneği
- EcoStruxure Machine Expert ile sezgisel makine programlama
- Modicon TM3 sistemi, Modicon M2xx plc'ye esnek ve özelleştirilebilir I/O uzantısı sağlar
Teknik Özellikler
Ana4
| Ürün Serisi | Modicon TM3 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Analog giriş modülü |
| Seri Uyumluluğu | Modicon M221; Modicon M241; Modicon M251; Modicon M262 |
| Analog Giriş Sayısı | 8 |
Tamamlayıcı23
| Analog Giriş Tipi | Akım 4...20 mA; Akım 0...20 mA; Gerilim 0...10 V; Gerilim - 10...10 V |
|---|---|
| Analog Giriş Çözünürlüğü | 12 bit; 11 bit + işaret |
| İzin Verilebilir Sürekli Aşırı Yük | 13 V, analog giris tipi: gerilim; 40 mA, analog giris tipi: akım |
| Giriş Empedansı | <= 50 Ohm; >= 1 MOhm |
| Örnekleme Süresi | 1 ms |
| Dönüşüm Süresi | 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi |
| Mutlak Doğruluk Hatası | Tam ölçeğin +/- % 1'i; Tam ölçeğin +/- %0,2'si at 25 °C |
| Tekrarlama Doğruluğu | +/-0,5 %FS |
| Çapraz Karışma | <= 1 LSB |
| Kablonun Tipi | Bükümlü blendajlı kablo çifti <30 m için giriş devre |
| Elektrikli Bağlantı | 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğu with aralık 3,81 mm adjustment girişler ve besleme için; 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğu with aralık 3,81 mm adjustment girişler için |
| LSB Değeri | 2,44 mV, 0...10 V; 4,88 mV, - 10...10 V; 4,88 µA, 0...20 mA; 3,91 µA, 4...20 mA |
| Yalıtım | Giriş ve besleme arasında -de 1500 V AC; Giriş ve dahili lojik arasında -de 500 V AC |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Sıcaklık Sapması | +/- 0,01 %FS/°C |
| Doğrusal Olmama | +/- 0,2 %FS |
| Tipik Akım Tüketimi | 40 mA -de 5 V DC tam yük; 35 mA -de 5 V yüksüz; 30 mA -de 24 V yüksüz; 40 mA -de 24 V tam yük |
| Yerel Sinyalleme | 1 LED yeşil için PWR |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Genişlik | 23,6 mm |
| Derinlik | 70 mm |
| Ürün Ağırlığı | 0,11 kg |
Ortam12
| IP Koruma Derecesi | IP20 |
|---|---|
| İşaretleme | CE |
| Ürün Sertifikaları | CE; UKCA; RCM; EAC; CULus; CULus HazLoc |
| Standartlar | IEC 61131-2 |
| Elektromanyetik Emisyon | Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011; Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunIEC 55011 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…55 °C (yatay kurulum); -10…35 °C (dikey kurulum) |
| Depolama İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Bağıl Nem | 10…95 % yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 3,5 mm[Alan](f =[Alan]5…8,4 Hz) DIN rayı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) DIN rayı üzerine |
| Darbe Dayanımı | 15 gn için 11 ms |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,368 cm |
| Package 1 Width | 10,513 cm |
| Package 1 Length | 12,603 cm |
| Paket Ağırlığı (Lbs) | 216,5 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 42 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 10,0 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 504 |
| Package 3 Height | 105 cm |
| Package 3 Width | 120 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 130 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
