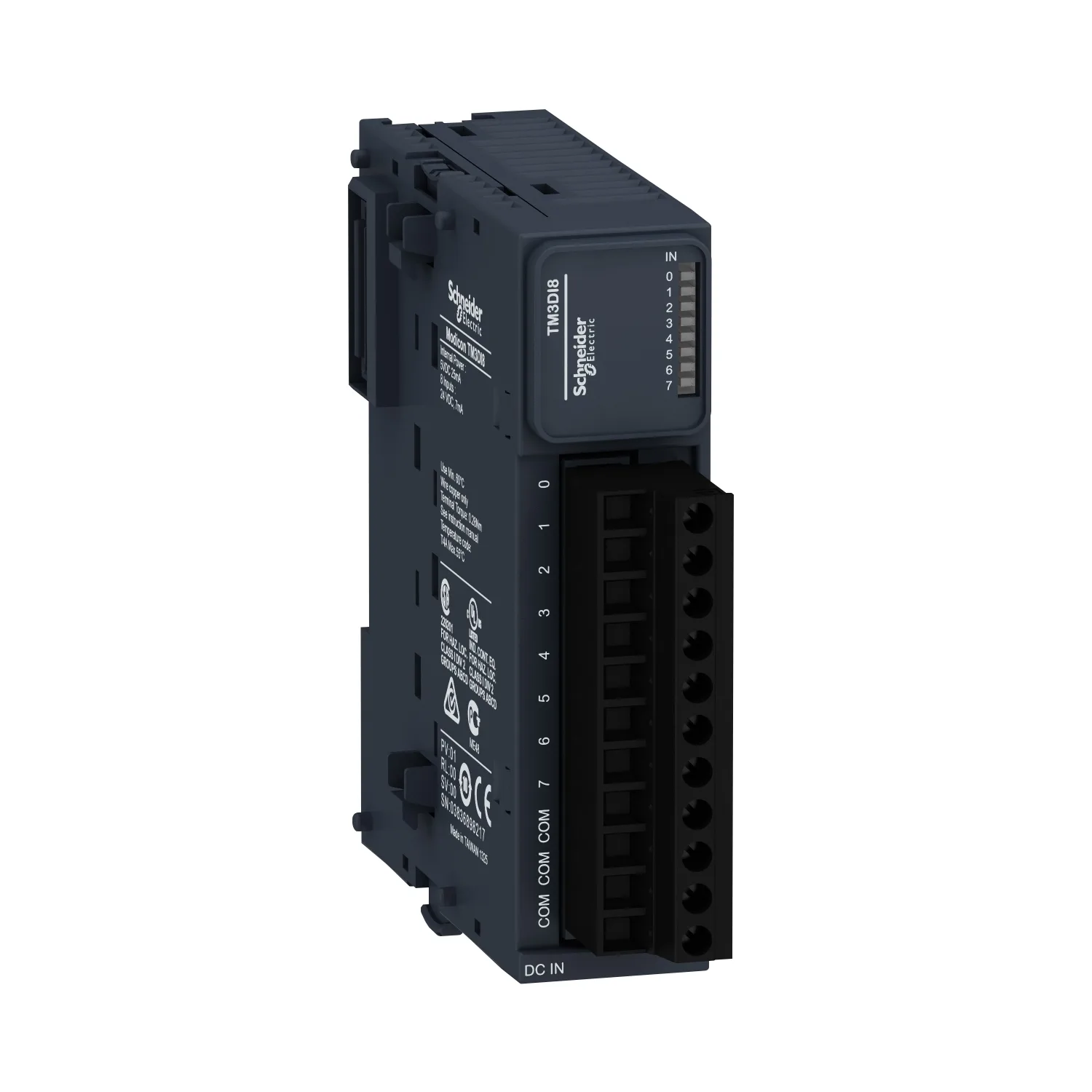

Schneider TM3DI8 - TM3 I/O Modülü, 8DI
Schneider

TM3DI8 - TM3 I/O Modülü, 8DI

Schneider TM3DI8, TM3 I/O Modülü, 8DI. Kategori: Modicon TM3. Stokta.

Öne Çıkan Özellikler

Ürün Serisi
Modicon TM3
Ürün Ya Da Bileşen Tipi
Dijital giriş modülü
Cihaz Uygulaması
Endüstriyel uygulama
Dijital Giriş Sayısı
8

Ürün Açıklaması

  • Bu giriş modülü giriş voltajı 24V DC ve akım tüketimi 24mA/5mA / 5V DC - bus konnektör aracılığıyla -
  • Yapılandırma oluşturmak için maksimum 8 giriş kullanılır 500V AC'de giriş ve iç lojik arasında yalıtım bulunmakta ve girişler arasında yalıtım bulunmamaktadır
  • Giriş için 5.08mm seviye ayarı ile elektrik bağlantısı için çıkarılabilir vidalı terminal ile donatılmıştır
  • IP20 dereceli bir üründür
  • Ebatları 27.4mm (genişlik) x 84.6mm (derinlik) x 90mm (Yükseklik)
  • 0.110kg ağırlığındadır
  • Bu ürün CE, CULus ve C-Tick onaylıdır
  • EN/IEC 61131-2 ve EN/IEC 61010-2-201 Standartlarını karşılamaktadır
  • Bu modül Modicon M262, Modicon M241, Modicon M251 ve Modicon M221 mantık/lojik kontrolörü ile uyumludur
  • Üst başlık tipi TH35-15, üst başlık tipi TH35-7.5 IEC 60715'e uygun ray ve sabitleme kitli montaj plakası veya paneli destekler
  • Modicon TM3 genişletme modülleri, ara kilitli basit bir montaj mekanizmasıyla tasarlanmıştır
  • Modicon M221, M241 ve M251 mantık kontrolörleri için özel olarak tasarlanmış Modicon TM3 I/O sistemi ile kontrolörünüzün performansını artırın.

Başlıca Özellikler

  • Modicon M221, M241, M251 ve M262 kontrolörleri için genişletme I/O modülleri
  • Modülerlik ve kurulum kolaylığı
  • Modicon M2xx plc'nin yeteneklerini geliştirmek için geniş I/O sistemi seçeneği
  • EcoStruxure Machine Expert ile sezgisel makine programlama
  • Modicon TM3 sistemi, Modicon M2xx plc'ye esnek ve özelleştirilebilir I/O uzantısı sağlar

Teknik Özellikler

Ana7
Ürün SerisiModicon TM3
Ürün Ya Da Bileşen TipiDijital giriş modülü
Seri UyumluluğuModicon M241; Modicon M251; Modicon M221; Modicon M262
Cihaz UygulamasıEndüstriyel uygulama
Dijital Giriş Sayısı8
Dijital Giriş Gerilimi24 V DC
Dijital Giriş LojiğiBlok veya kaynak (pozitif/negatif)
Tamamlayıcı22
Discrete İnput Compatibility8 conforming to IEC 61131-2 Tip 1
Dijital Giriş Akımı7 mA
Gerilim Durumu 1 GarantiliGiriş: 15...28,8 V DC
Gerilim Durumu 0 Garantili0...5 V giriş
Current State 1 Guaranteed>= 2.5 mA
Geçerli Durum 0 Garanti<= 1 mA
Giriş Empedansı3.4 kOhm
Response Time On İnput4 ms (maximum (turn on)); 4 ms (maximum (turn off))
Güvenlik Güvenilirlik VerisiMTBF = 410 years 40 °C
Güç Besleme TipiElectronic powered by internal bus
Tipik Akım Tüketimi22 mA -de 5 V DC; 5 mA
Elektrikli Bağlantı11 x 2,5 mm² çıkarılabilir vidalı terminal bloğu with aralık 5,08 mm adjustment girişler için
Aygıtlar Arasında Maksimum Kablo MesafesiEkransız kablo: <30 m için düzenli giriş
Kanallar Ve Veriyolu Arasındaki Yalıtım500 V AC
Yerel SinyallemeKanal başına 1 LED (yeşil) for giriş durumu
Muhafaza RengiGri
AWG Göstergesi0,2…2,5 mm² / AWG 24...AWG 14 with katı cable
Montaj DesteğiSilindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel
Yükseklik90 mm
Genişlik27,4 mm
Derinlik84,6 mm
Ürün Ağırlığı0,085 kg
Ortam12
IP Koruma DerecesiIP20
Koruyucu BakımHiçbiri
İşaretlemeCE
Ürün SertifikalarıCE; CULus; UKCA; RCM; EAC; CULus HazLoc
StandartlarIEC 61131-2
Çalışma İçin Ortam Hava Sıcaklığı-10…35 °C (dikey kurulum); -10…55 °C (yatay kurulum)
Depolama İçin Ortam Hava Sıcaklığı-25…70 °C
Bağıl Nem10…95 % çalışma için yoğuşmasız; 10…95 % depolama için yoğuşmasız
Çalışma Yüksekliği0...2000 m
Kirletme Derecesi2
Titreşim Direnci3,5 mm[Alan](f =[Alan]5…8,4 Hz) DIN rayı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) DIN rayı üzerine; 3,5 mm[Alan](f =[Alan]5…8,4 Hz) pano montajı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) pano montajı üzerine
Darbe Dayanımı15 gn için 11 ms
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height8,000 cm
Package 1 Width10,000 cm
Package 1 Length13,000 cm
Paket Ağırlığı (Lbs)220,000 g
Unit Type Of Package 2S04
Number Of Units İn Package 242
Package 2 Height30,000 cm
Package 2 Width40,000 cm
Package 2 Length60,000 cm
Package 2 Weight10,300 kg
Unit Type Of Package 3P12
Number Of Units İn Package 3504
Package 3 Height105,000 cm
Package 3 Width80,000 cm
Package 3 Length120,000 cm
Package 3 Weight133,000 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
