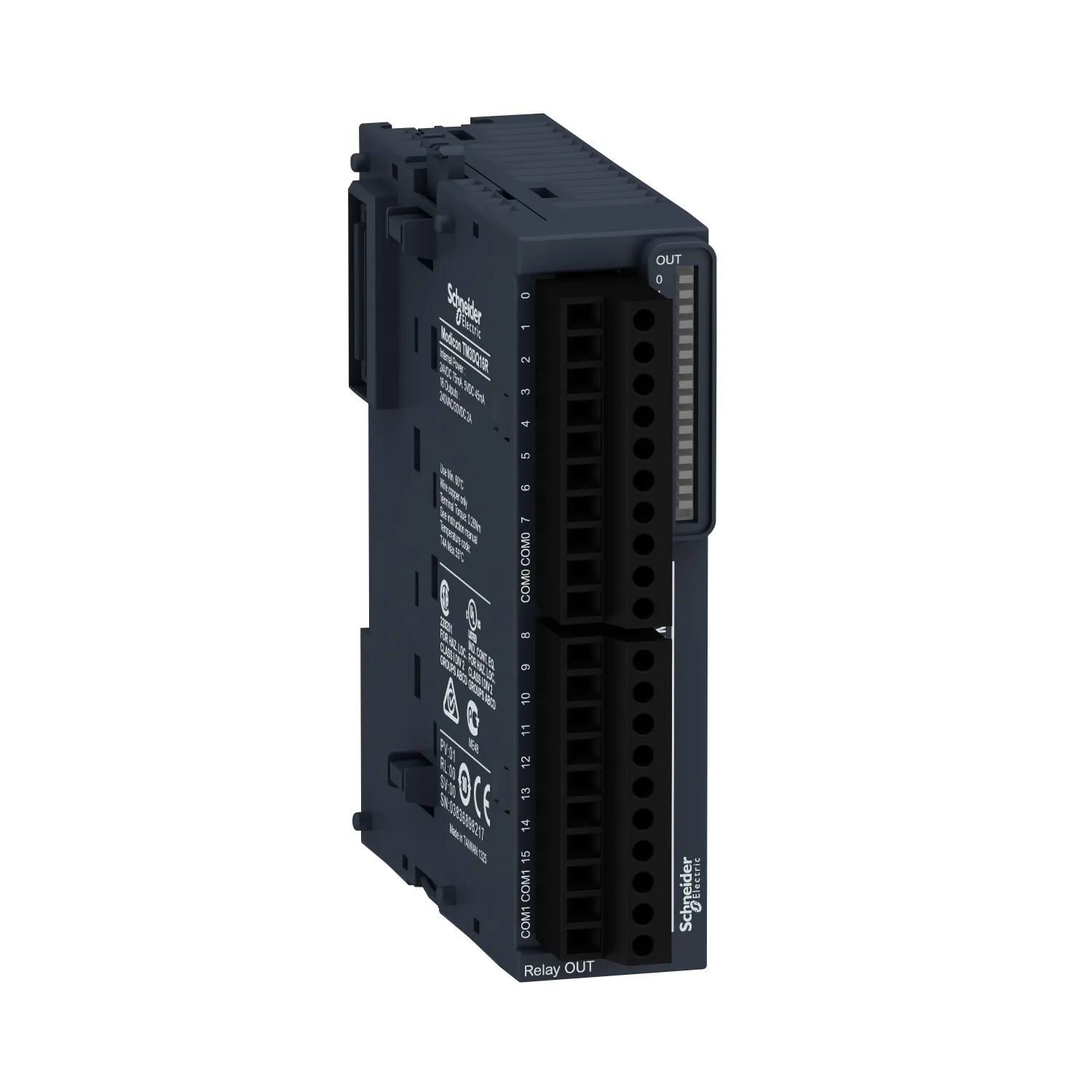

Schneider TM3DQ16R - TM3 I/O Modülü, 16DO, Röle
Schneider

TM3DQ16R - TM3 I/O Modülü, 16DO, Röle

Schneider TM3DQ16R, TM3 I/O Modülü, 16DO, Röle. Kategori: Modicon TM3. Stokta.

Öne Çıkan Özellikler

Ürün Serisi
Modicon TM3
Ürün Ya Da Bileşen Tipi
Dijital çıkış modülü
Cihaz Uygulaması
Endüstriyel uygulama
Dijital Çıkış Sayısı
16

Ürün Açıklaması

  • Bu dijital I/O modülü, Modicon M221, M221 Book, M241 ve M251 mantık kontrolörlerinde entegre I/O'yi tamamlar
  • 2300V AC'de çıkışlar ve dahili lojik, 750V AC'de çıkışlar, 1500V AC'de çıkış grupları arasında yalıtım mevcuttur
  • Giriş ve çıkışlar için 5.08mm seviye ayarı ile elektrik bağlantısı için çıkarılabilir yaylı terminal ile donatılmıştır
  • IP20 dereceli bir üründür
  • Ebatları 23.6mm (genişlik) x 70mm (derinlik) x 90mm (Yükseklik)
  • Ağırlığı 0.14kg
  • Bu ürün CE onaylıdır
  • EN/IEC 61131-2 ve EN/IEC 61010-2-201 Standartlarını karşılamaktadır
  • Bu modül Modicon M262, Modicon M241, Modicon M251 ve Modicon M221 mantık/lojik kontrolörü ile uyumludur
  • Üst başlık tipi TH35-15, üst başlık tipi TH35-7.5 IEC 60715'e uygun ray ve sabitleme kitli montaj plakası veya paneli destekler
  • Modicon TM3 genişletme modülleri, ara kilitli basit bir montaj mekanizmasıyla tasarlanmıştır
  • Modicon M221, M241 ve M251 mantık kontrolörleri için özel olarak tasarlanmış Modicon TM3 I/O sistemi ile kontrolörünüzün performansını artırın.

Başlıca Özellikler

  • Modicon M221, M241, M251 ve M262 kontrolörleri için genişletme I/O modülleri
  • Modülerlik ve kurulum kolaylığı
  • Modicon M2xx plc'nin yeteneklerini geliştirmek için geniş I/O sistemi seçeneği
  • EcoStruxure Machine Expert ile sezgisel makine programlama
  • Modicon TM3 sistemi, Modicon M2xx plc'ye esnek ve özelleştirilebilir I/O uzantısı sağlar

Teknik Özellikler

Ana7
Ürün SerisiModicon TM3
Ürün Ya Da Bileşen TipiDijital çıkış modülü
Seri UyumluluğuModicon M241; Modicon M251; Modicon M221; Modicon M262
Cihaz UygulamasıEndüstriyel uygulama
Dijital Çıkış Sayısı16
Dijital Çıkış LojiğiPozitif veya negatif
Dijital Çıkış Gerilimi240 V AC için röle çıkışları; 30 V DC için röle çıkışları
Tamamlayıcı19
Dijital Çıkış Sayısı16 röle normalde açık
Dijital Çıkış Akımı2000 mA röle çıkışı
Minimum Anahtarlama Akımı10 mA 5 V DC
Çıkışta Yanıt Süresi<= 10 ms maximum (turn on); <= 5 ms maximum (turn off)
Mekanik Dayanıklılık20000000 cycles
Güvenlik Güvenilirlik VerisiMTBF = 130 years 40 °C
Güç Besleme TipiElectronic powered by internal bus
Tipik Akım Tüketimi37 mA -de 5 V DC; 5 mA
Elektrikli Bağlantı10 x 1,5 mm² çıkarılabilir vidalı terminal bloğu with aralık 3,81 mm adjustment çıkışlar için
Aygıtlar Arasında Maksimum Kablo MesafesiEkransız kablo: <30 m için röle çıkışı
Kanallar Ve Veriyolu Arasındaki Yalıtım500 V AC
Yerel SinyallemeKanal başına 1 LED (yeşil) for çıkış durumu
Muhafaza RengiGri
AWG Göstergesi0,14…1,5 mm² / AWG 26...AWG 16 with katı cable
Montaj DesteğiSilindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel
Yükseklik90 mm
Genişlik27,4 mm
Derinlik84,6 mm
Ürün Ağırlığı0,145 kg
Ortam12
IP Koruma DerecesiIP20
Koruyucu BakımHiçbiri
İşaretlemeCE
Ürün SertifikalarıCE; CULus; UKCA; RCM; EAC; CULus HazLoc
StandartlarIEC 61131-2
Çalışma İçin Ortam Hava Sıcaklığı-10…35 °C (dikey kurulum); -10…55 °C (yatay kurulum)
Depolama İçin Ortam Hava Sıcaklığı-25…70 °C
Bağıl Nem10…95 % çalışma için yoğuşmasız; 10…95 % depolama için yoğuşmasız
Çalışma Yüksekliği0...2000 m
Kirletme Derecesi2
Titreşim Direnci3,5 mm[Alan](f =[Alan]5…8,4 Hz) DIN rayı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) DIN rayı üzerine; 3,5 mm[Alan](f =[Alan]5…8,4 Hz) pano montajı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) pano montajı üzerine
Darbe Dayanımı15 gn için 11 ms
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height7,426 cm
Package 1 Width10,516 cm
Package 1 Length12,583 cm
Paket Ağırlığı (Lbs)248,9 g
Unit Type Of Package 2S04
Number Of Units İn Package 242
Package 2 Height30 cm
Package 2 Width40 cm
Package 2 Length60 cm
Package 2 Weight12,0 kg
Unit Type Of Package 3P12
Number Of Units İn Package 3504
Package 3 Height75 cm
Package 3 Width120 cm
Package 3 Length80 cm
Package 3 Weight136 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
