Schneider

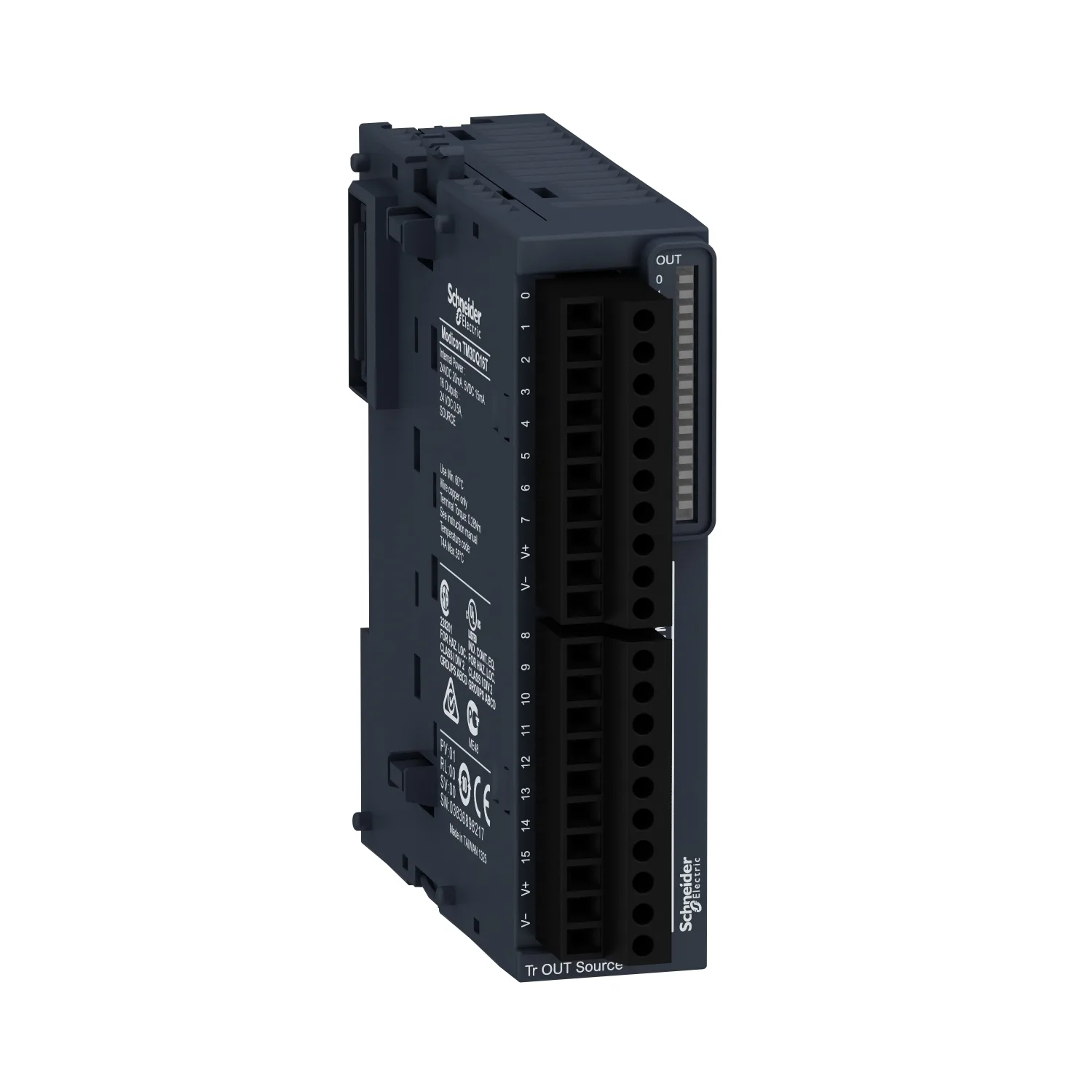

TM3DQ16T - TM3 I/O Modülü, 16DO, Transistör, Source
Schneider TM3DQ16T, TM3 I/O Modülü, 16DO, Transistör, Source. Kategori: Modicon TM3. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TM3DQ16T
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:321,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon TM3
- Ürün Ya Da Bileşen Tipi
- Dijital çıkış modülü
- Cihaz Uygulaması
- Endüstriyel uygulama
- Dijital Çıkış Sayısı
- 16
Ürün Açıklaması
- Bu çıkış modülü çıkış voltajı 24V DC ve akım tüketimi 20mA / 24V DC - bus konnektör aracılığıyla -
- Bu ürün, değişken hız sürücülerini veya akım veya voltaj girişi ile donatılmış herhangi bir cihazı kontrol etme yeteneğine sahiptir
- Çıkış ile dahili lojik AC arasında yalıtım vardır, çıkışlar arasında yalıtım bulunmamaktadır
- Çıkış için seviye 3.81 mm ayarlı elektrik bağlantısı için çıkarılabilir vidalı terminal ile donatılmıştır
- IP20 dereceli bir üründür
- Ebatları 27.4mm (genişlik) x 84.6mm (derinlik) x 90mm (Yükseklik)
- Ağırlığı 0.105kg
- Bu ürün CE, CULus ve C-Tick onaylıdır
- EN/IEC 61131-2 ve EN/IEC 61010-2-201 Standartlarını karşılamaktadır
- Bu modül Modicon M262, Modicon M241, Modicon M251 ve Modicon M221 mantık/lojik kontrolörü ile uyumludur
- Üst başlık tipi TH35-15, üst başlık tipi TH35-7.5 IEC 60715'e uygun ray ve sabitleme kitli montaj plakası veya paneli destekler
- Modicon TM3 modüllerini mantık kontrolörleri birleştirirken verileri ve güç kaynağını dağıtmak için bir bus genişletme konnektörü kullanılır
- Modicon M221, M241 ve M251 mantık kontrolörleri için özel olarak tasarlanmış Modicon TM3 I/O sistemi ile kontrolörünüzün performansını artırın.
Başlıca Özellikler
- Modicon M221, M241, M251 ve M262 kontrolörleri için genişletme I/O modülleri
- Modülerlik ve kurulum kolaylığı
- Modicon M2xx plc'nin yeteneklerini geliştirmek için geniş I/O sistemi seçeneği
- EcoStruxure Machine Expert ile sezgisel makine programlama
- Modicon TM3 sistemi, Modicon M2xx plc'ye esnek ve özelleştirilebilir I/O uzantısı sağlar
Teknik Özellikler
Ana7
| Ürün Serisi | Modicon TM3 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dijital çıkış modülü |
| Seri Uyumluluğu | Modicon M241; Modicon M251; Modicon M221; Modicon M262 |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Dijital Çıkış Sayısı | 16 |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Dijital Çıkış Gerilimi | 24 V DC için transistör |
Tamamlayıcı20
| Dijital Çıkış Sayısı | 16 transistör |
|---|---|
| Dijital Çıkış Akımı | 500 mA transistör çıkışı |
| Çıkışta Yanıt Süresi | 450 µs maximum (turn on); 450 µs maximum (turn off) |
| Maximum Leakage Current | 0,1 mA |
| Maksimum Gerilim Düşüşü | <0,4 V |
| Maximum Tungsten Load | <3 W için transistör |
| Güvenlik Güvenilirlik Verisi | MTBF = 57 years 40 °C |
| Güç Besleme Tipi | Electronic powered by internal bus |
| Tipik Akım Tüketimi | 5 mA -de 5 V DC; 0 mA -de 24 V DC; 20 mA -de 5 V DC; 10 mA -de 24 V DC |
| Elektrikli Bağlantı | 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğu with aralık 3,81 mm adjustment çıkışlar için |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekransız kablo: <30 m için transistör çıkışı |
| Kanallar Ve Veriyolu Arasındaki Yalıtım | 500 V AC |
| Yerel Sinyalleme | Kanal başına 1 LED (yeşil) for çıkış durumu |
| Muhafaza Rengi | Gri |
| AWG Göstergesi | 0,14…1,5 mm² / AWG 26...AWG 16 with katı cable |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Genişlik | 27,4 mm |
| Derinlik | 84,6 mm |
| Ürün Ağırlığı | 0,11 kg |
Ortam12
| IP Koruma Derecesi | IP20 |
|---|---|
| Koruyucu Bakım | Hiçbiri |
| İşaretleme | CE |
| Ürün Sertifikaları | CE; CULus; UKCA; RCM; EAC; CULus HazLoc |
| Standartlar | IEC 61131-2 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…35 °C (dikey kurulum); -10…55 °C (yatay kurulum) |
| Depolama İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Bağıl Nem | 10…95 % çalışma için yoğuşmasız; 10…95 % depolama için yoğuşmasız |
| Çalışma Yüksekliği | 0...2000 m |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 3,5 mm[Alan](f =[Alan]5…8,4 Hz) DIN rayı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) DIN rayı üzerine; 3,5 mm[Alan](f =[Alan]5…8,4 Hz) pano montajı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) pano montajı üzerine |
| Darbe Dayanımı | 15 gn için 11 ms |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,000 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 13,000 cm |
| Paket Ağırlığı (Lbs) | 216,000 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 42 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 9,752 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 504 |
| Package 3 Height | 105,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 131,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
