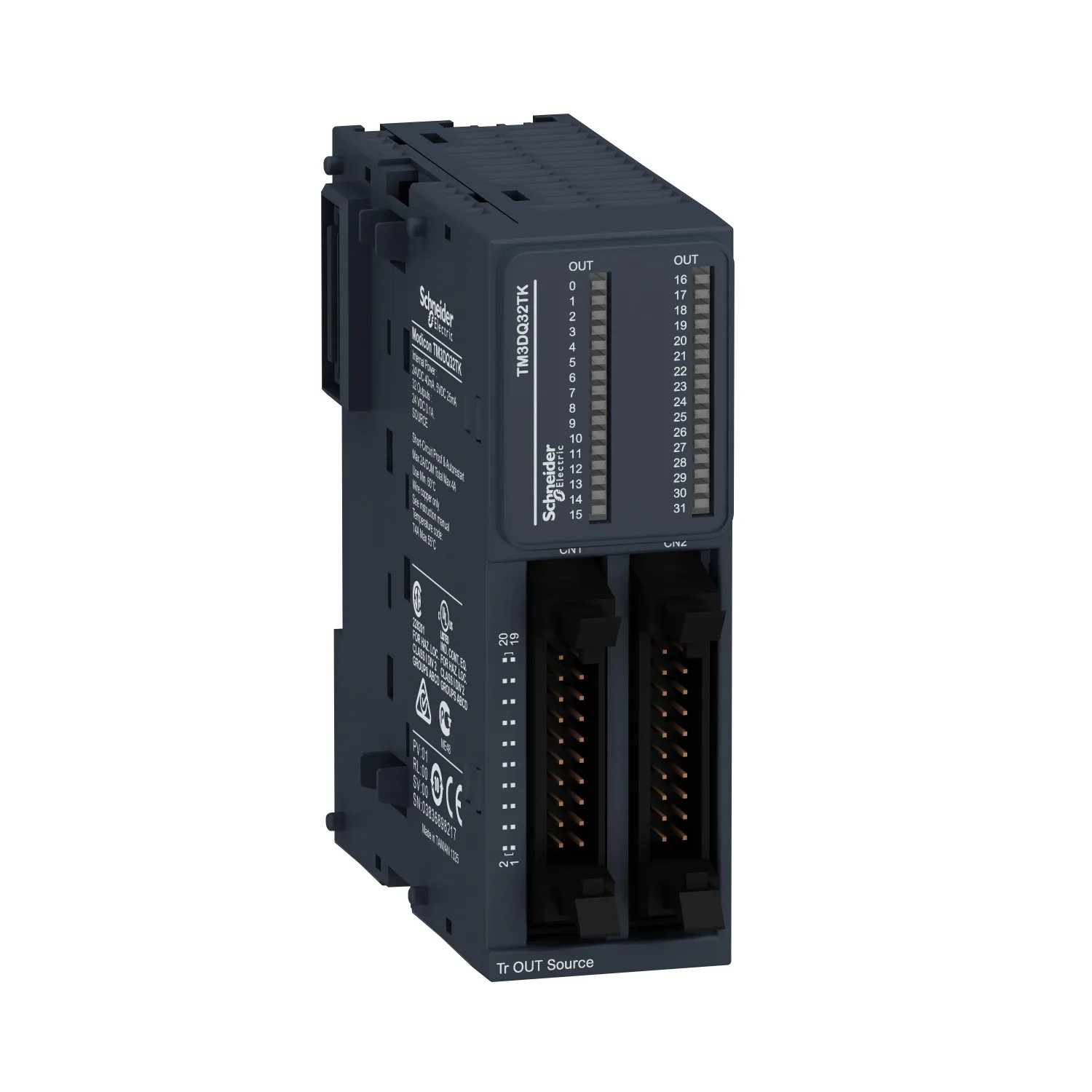

Schneider TM3DQ32TK - TM3 I/O Modülü, 32DO, Transistör, Source, HE10 konnektör
Schneider

TM3DQ32TK - TM3 I/O Modülü, 32DO, Transistör, Source, HE10 konnektör

Schneider TM3DQ32TK, TM3 I/O Modülü, 32DO, Transistör, Source, HE10 konnektör. Kategori: Modicon TM3. Stokta.

Öne Çıkan Özellikler

Ürün Serisi
Modicon TM3
Ürün Ya Da Bileşen Tipi
Dijital çıkış modülü
Cihaz Uygulaması
Endüstriyel uygulama
Dijital Çıkış Sayısı
32

Ürün Açıklaması

  • Bu çıkış modülü çıkış voltajı 24V DC ve akım tüketimi 40mA / 24V DC - bus konnektör aracılığıyla -
  • Bu ürün, değişken hız sürücülerini veya akım veya voltaj girişi ile donatılmış herhangi bir cihazı kontrol etme yeteneğine sahiptir
  • Çıkış ile dahili lojik arasında 500V AC'de yalıtım vardır, çıkışlar arasında yalıtım bulunmamaktadır
  • Elektrik bağlantısı için HE-10 konnektör çıkışı ile donatılmıştır
  • IP20 dereceli bir üründür
  • Ebatları 33.5mm (genişlik) x 81.3mm (derinlik) x 90mm (Yükseklik)
  • Ağırlığı 0.115kg
  • Bu ürün CE, CULus ve C-Tick onaylıdır
  • EN/IEC 61131-2 ve EN/IEC 61010-2-201 Standartlarını karşılamaktadır
  • Bu modül Modicon M262, Modicon M241, Modicon M251 ve Modicon M221 mantık/lojik kontrolörü ile uyumludur
  • Üst başlık tipi TH35-15, üst başlık tipi TH35-7.5 IEC 60715'e uygun ray ve sabitleme kitli montaj plakası veya paneli destekler
  • Modicon TM3 modüllerini mantık kontrolörleri birleştirirken verileri ve güç kaynağını dağıtmak için bir bus genişletme konnektörü kullanılır
  • Modicon M221, M241 ve M251 mantık kontrolörleri için özel olarak tasarlanmış Modicon TM3 I/O sistemi ile kontrolörünüzün performansını artırın.

Başlıca Özellikler

  • Modicon M221, M241, M251 ve M262 kontrolörleri için genişletme I/O modülleri
  • Modülerlik ve kurulum kolaylığı
  • Modicon M2xx plc'nin yeteneklerini geliştirmek için geniş I/O sistemi seçeneği
  • EcoStruxure Machine Expert ile sezgisel makine programlama
  • Modicon TM3 sistemi, Modicon M2xx plc'ye esnek ve özelleştirilebilir I/O uzantısı sağlar

Teknik Özellikler

Ana7
Ürün SerisiModicon TM3
Ürün Ya Da Bileşen TipiDijital çıkış modülü
Seri UyumluluğuModicon M241; Modicon M251; Modicon M221; Modicon M262
Cihaz UygulamasıEndüstriyel uygulama
Dijital Çıkış Sayısı32
Dijital Çıkış LojiğiPozitif lojik (kaynak)
Dijital Çıkış Gerilimi24 V DC için transistör
Tamamlayıcı18
Dijital Çıkış Sayısı32 transistör
Dijital Çıkış Akımı100 mA transistör çıkışı
Çıkışta Yanıt Süresi450 µs maximum (turn on); 450 µs maximum (turn off)
Maximum Leakage Current0,1 mA
Maksimum Gerilim Düşüşü<0,4 V
Maximum Tungsten Load<1,2 W
Güç Besleme TipiElectronic powered by internal bus
Tipik Akım Tüketimi5 mA -de 5 V DC; 0 mA -de 24 V DC; 20 mA -de 5 V DC; 10 mA -de 24 V DC
Elektrikli BağlantıHE-10 konnektör çıkışlar için
Aygıtlar Arasında Maksimum Kablo MesafesiEkransız kablo: <5 m için transistör çıkışı
Kanallar Ve Veriyolu Arasındaki Yalıtım500 V AC
Yerel SinyallemeKanal başına 1 LED (yeşil) for çıkış durumu
Muhafaza RengiGri
Montaj DesteğiSilindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel
Yükseklik90 mm
Genişlik33,5 mm
Derinlik81,3 mm
Ürün Ağırlığı0,112 kg
Ortam12
IP Koruma DerecesiIP20
Koruyucu BakımHiçbiri
İşaretlemeCE
Ürün SertifikalarıCE; CULus; UKCA; RCM; EAC; CULus HazLoc
StandartlarIEC 61131-2
Çalışma İçin Ortam Hava Sıcaklığı-10…35 °C (dikey kurulum); -10…55 °C (yatay kurulum)
Depolama İçin Ortam Hava Sıcaklığı-25…70 °C
Bağıl Nem10…95 % çalışma için yoğuşmasız; 10…95 % depolama için yoğuşmasız
Çalışma Yüksekliği0...2000 m
Kirletme Derecesi2
Titreşim Direnci3,5 mm[Alan](f =[Alan]5…8,4 Hz) DIN rayı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) DIN rayı üzerine; 3,5 mm[Alan](f =[Alan]5…8,4 Hz) pano montajı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) pano montajı üzerine
Darbe Dayanımı15 gn için 11 ms
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height8,000 cm
Package 1 Width11,000 cm
Package 1 Length13,000 cm
Paket Ağırlığı (Lbs)210,000 g
Unit Type Of Package 2S04
Number Of Units İn Package 242
Package 2 Height30,000 cm
Package 2 Width40,000 cm
Package 2 Length60,000 cm
Package 2 Weight10,440 kg
Unit Type Of Package 3P12
Number Of Units İn Package 3504
Package 3 Height75,000 cm
Package 3 Width80,000 cm
Package 3 Length120,000 cm
Package 3 Weight138,400 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
