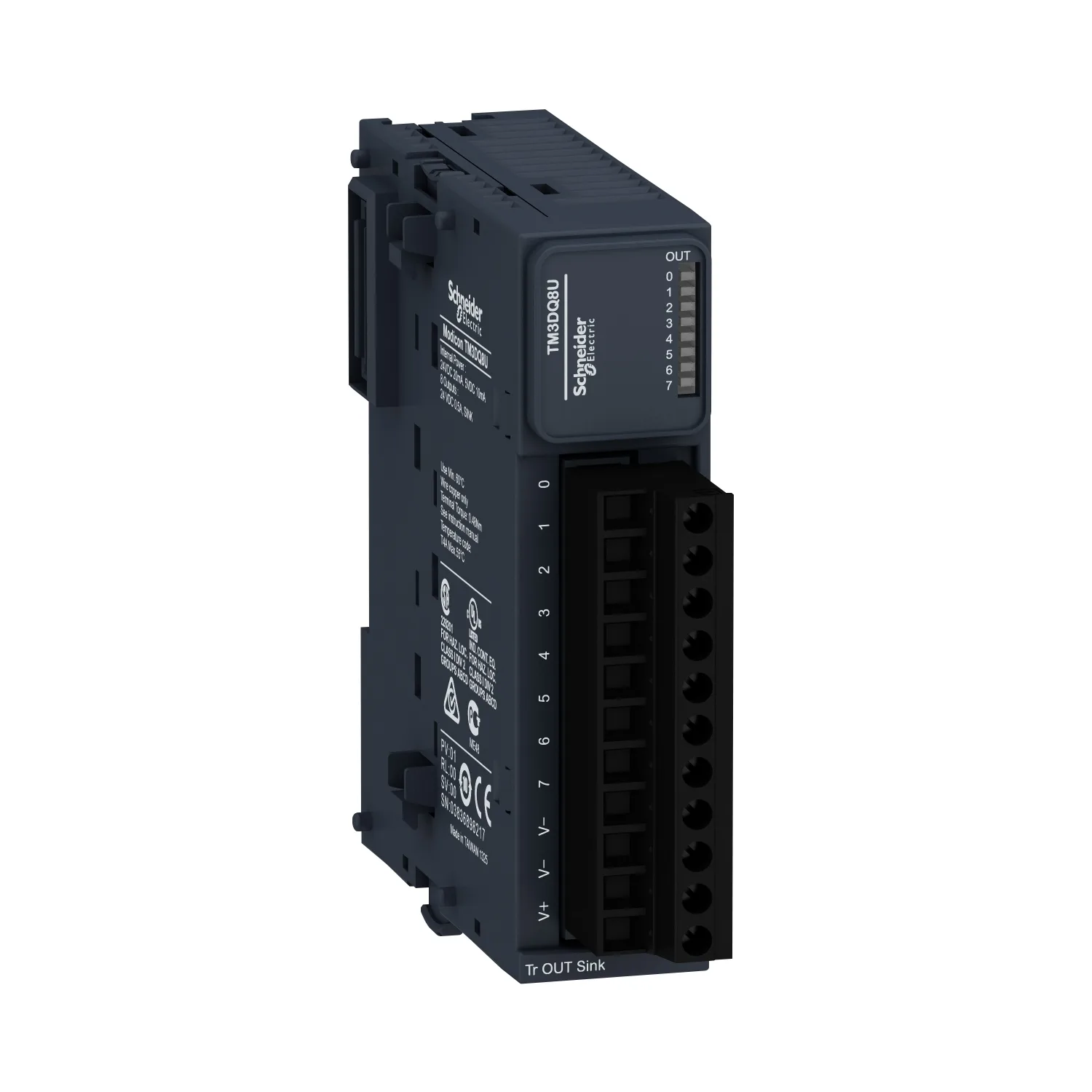

Name: TM3DQ8U - TM3 I/O Modülü, 8DO, Transistör, Sink
Brand: Schneider
SKU: TM3DQ8U
Price: 192.00 EUR
Availability: BackOrder

Schneider TM3DQ8U, TM3 I/O Modülü, 8DO, Transistör, Sink. Kategori: Modicon TM3. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Bu çıkış modülü çıkış voltajı 24V DC ve akım tüketimi 20mA / 24V DC - bus konnektörü aracılığıyla -
Bu ürün, değişken hız sürücülerini veya akım veya voltaj girişi ile donatılmış herhangi bir cihazı kontrol etme yeteneğine sahiptir
2300V AC'de çıkışlar ve dahili lojik, 750V AC'de çıkışlar, 1500V AC'de çıkış grupları arasında yalıtım mevcuttur
Çıkışlar için 5.08mm seviye ayarı ile elektrik bağlantısı için çıkarılabilir vidalı terminal ile donatılmıştır
IP20 dereceli bir üründür
Ebatları 27.4mm (genişlik) x 84.6mm (derinlik) x 90mm (Yükseklik)
Ağırlığı 0.76kg
Bu ürün CE işaretlidir ve CULus ve C-Tick tarafından sertifikalandırılmıştır
EN/IEC 61131-2 ve EN/IEC 61010-2-201'e uygundur
Bu modül Modicon M241, Modicon M251 ve Modicon M221 mantık kontrolörü ile uyumludur
Üst başlık tipi TH35-15, üst başlık tipi TH35-7.5 IEC 60715'e uygun ray ve sabitleme kitli montaj plakası veya paneli destekler
Modicon M221, M241 ve M251 mantık kontrolörleri için özel olarak tasarlanmış Modicon TM3 IO sistemi ile kontrolörlerinizin performansını artırın.

Modicon M221, M241, M251 ve M262 kontrolörlerine özel genişletme IO modülleri
Modülerlik ve kurulum kolaylığı
Modicon M221, M241, M251 ve M262 kontrol cihazlarının yeteneklerini geliştirmek için geniş IO tipi seçenekleri
Basit birbirine ara kilitlemeli montaj mekanizması ile tasarlanmıştır
EcoStruxure Machine Expert ile sezgisel makine programlama

Ana7

Ürün Serisi	Modicon TM3
Ürün Ya Da Bileşen Tipi	Dijital çıkış modülü
Seri Uyumluluğu	Modicon M241; Modicon M251; Modicon M221; Modicon M262
Cihaz Uygulaması	Endüstriyel uygulama
Dijital Çıkış Sayısı	8
Dijital Çıkış Lojiği	Negatif lojik (blok)
Dijital Çıkış Gerilimi	24 V DC için transistör

Tamamlayıcı19

Dijital Çıkış Sayısı	8 transistör
Dijital Çıkış Akımı	50 mA transistör çıkışı
Çıkışta Yanıt Süresi	450 µs maximum (turn on); 450 µs maximum (turn off)
Maximum Leakage Current	0,1 mA
Maksimum Gerilim Düşüşü	<0,4 V
Güvenlik Güvenilirlik Verisi	MTBF = 170 years 40 °C
Güç Besleme Tipi	Electronic powered by internal bus
Tipik Akım Tüketimi	5 mA -de 5 V DC; 0 mA -de 24 V DC; 20 mA -de 5 V DC; 10 mA -de 24 V DC
Elektrikli Bağlantı	11 x 2,5 mm² çıkarılabilir vidalı terminal bloğu with aralık 5,08 mm adjustment çıkışlar için
Aygıtlar Arasında Maksimum Kablo Mesafesi	Ekransız kablo: <30 m için transistör çıkışı
Kanallar Ve Veriyolu Arasındaki Yalıtım	500 V AC
Yerel Sinyalleme	Kanal başına 1 LED (yeşil) for çıkış durumu
Muhafaza Rengi	Gri
AWG Göstergesi	0,2…2,5 mm² / AWG 24...AWG 14 with katı cable
Montaj Desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; sabitleme kitli plaka veya panel
Yükseklik	90 mm
Genişlik	27,4 mm
Derinlik	84,6 mm
Ürün Ağırlığı	0,76 kg

Ortam12

IP Koruma Derecesi	IP20
Koruyucu Bakım	Hiçbiri
İşaretleme	CE
Ürün Sertifikaları	CE; CULus; UKCA; RCM; EAC; CULus HazLoc
Standartlar	IEC 61131-2
Çalışma İçin Ortam Hava Sıcaklığı	-10…35 °C (dikey kurulum); -10…55 °C (yatay kurulum)
Depolama İçin Ortam Hava Sıcaklığı	-25…70 °C
Bağıl Nem	10…95 % çalışma için yoğuşmasız; 10…95 % depolama için yoğuşmasız
Çalışma Yüksekliği	0...2000 m
Kirletme Derecesi	2
Titreşim Direnci	3,5 mm[Alan](f =[Alan]5…8,4 Hz) DIN rayı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) DIN rayı üzerine; 3,5 mm[Alan](f =[Alan]5…8,4 Hz) pano montajı üzerine; 3 gn[Alan](f =[Alan]8,4…150 Hz) pano montajı üzerine
Darbe Dayanımı	15 gn için 11 ms

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
