Schneider

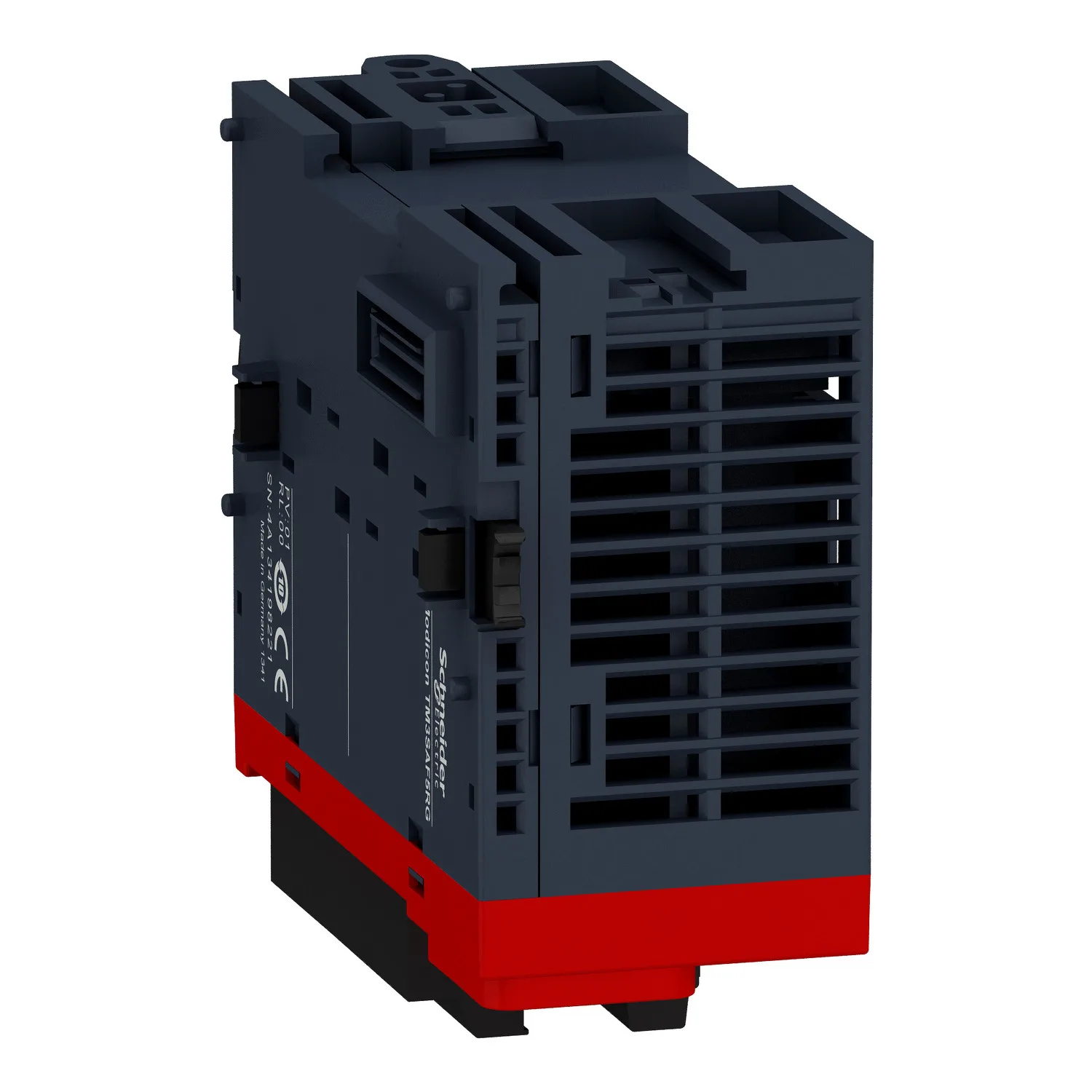

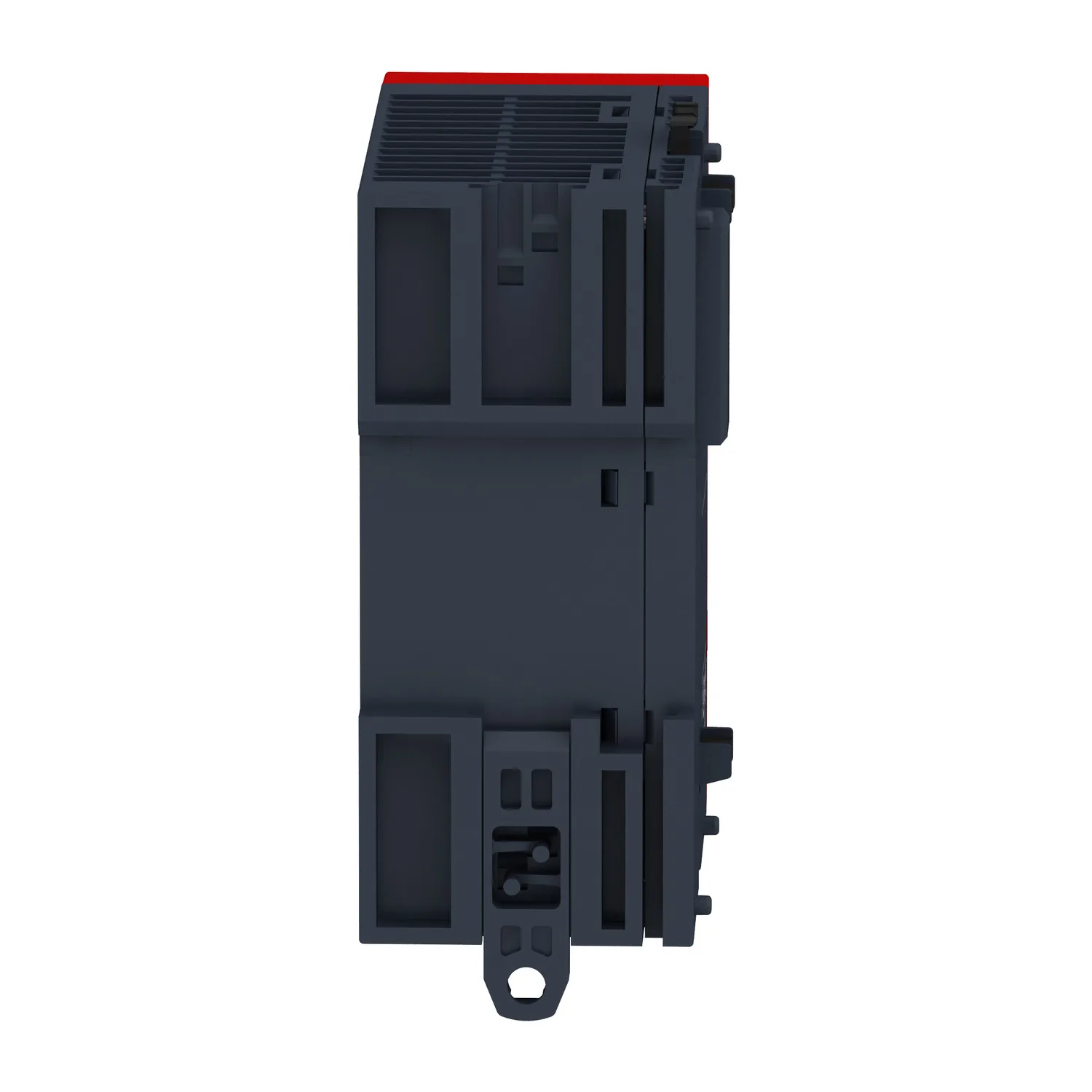

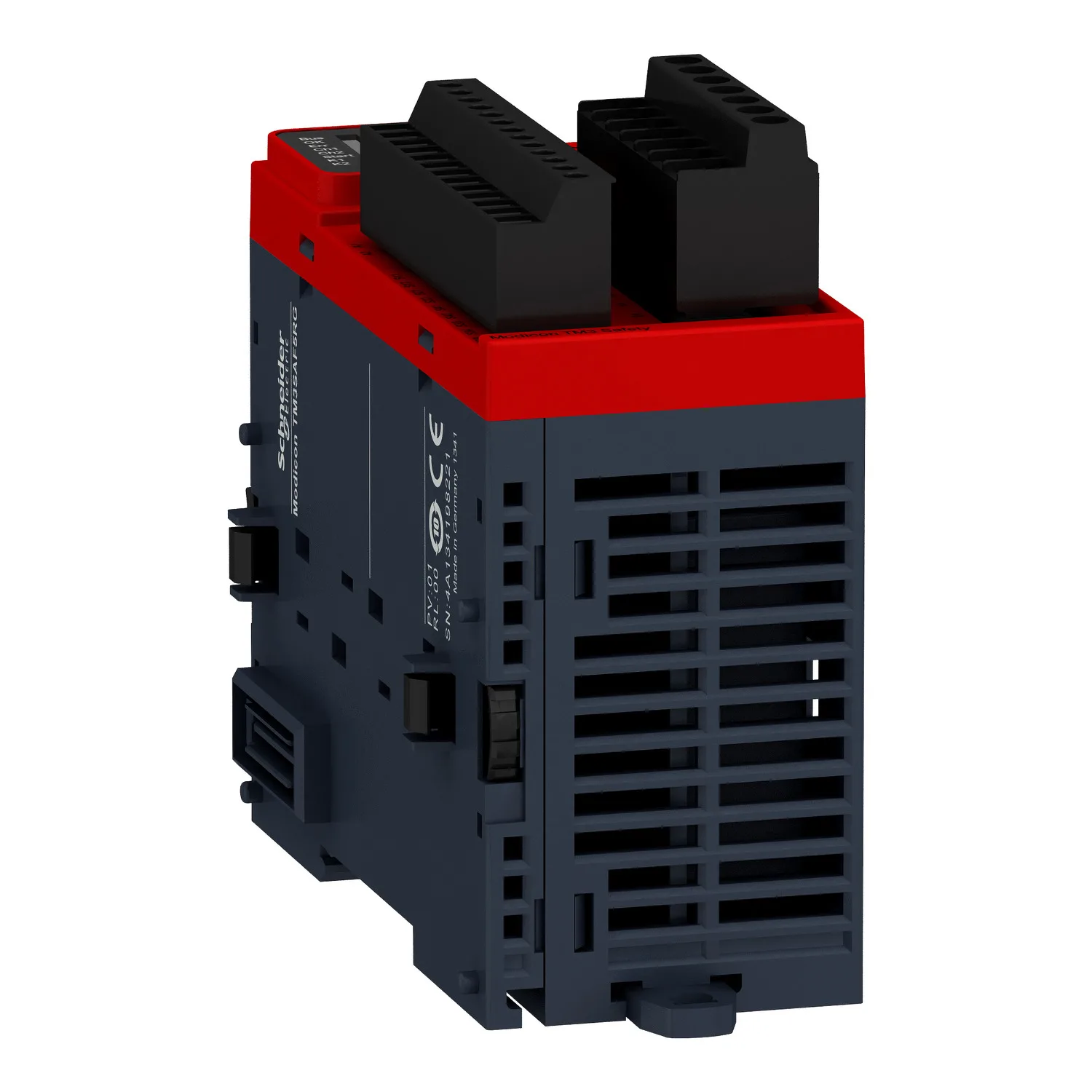

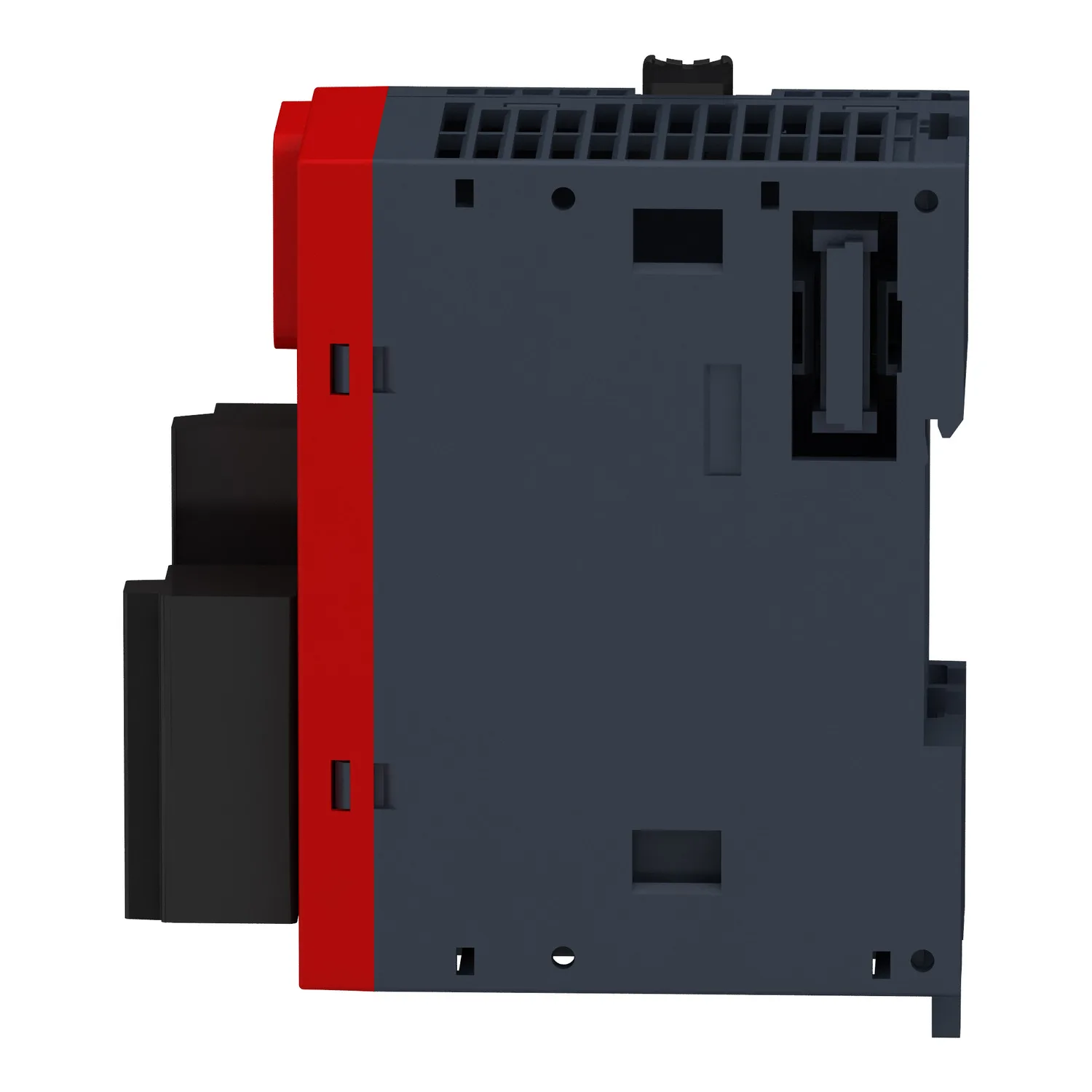

TM3SAFL5R - Güvenlik modülü, ışık bariyeri, CAT3, 2 fonksiyon
Schneider TM3SAFL5R, Güvenlik modülü, ışık bariyeri, CAT3, 2 fonksiyon. Kategori: Modicon TM3. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TM3SAFL5R
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:675,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon TM3 Güvenlik
- Ürün Ya Da Bileşen Tipi
- Güvenlik modülü
- Ürün Grubu
- TM3SAFL
- Girişler Arasında Senkronizasyon Süresi
- Sınırsız
Ürün Açıklaması
- Modül kilitleme mandalı, bağlı modüller arasındaki bağlantının sürekliliğini sağlamak için tasarlanmış 2 adet TM3 bus konnektörü, simetrik ray kilitleme klipsi, modül kanalları ve teşhis için gösterge bloğu bulunmaktadır
- Modicon M221, M241 veya M251 PLC yapılandırmanızı, eksiksiz bir güvenlik kontrolörü kullanmaya gerek kalmadan özel bir güvenlik I/O ile tamamlar
- Kontrol kablolarının daha kolay ve daha iyi sıkılması için çıkarılabilir terminallere sahiptir, böylece kurulum güvenilirliğini artırır
- Sektörde en yaygın 3 güvenlik sensörü olan acil durum butonları, limit kamaları ve güvenlik aydınlatma perdeleri ile uyumludur.
Başlıca Özellikler
- Modülerlik ve kurulum kolaylığı
- Acil durum butonları, limit kamaları ve güvenlik aydınlatma perdeleri ile uyumlu
- Modicon TM3, bir EcoStruxure Machine I/O sistemidir
- Modicon TM3 genişletme modülleri, birbirine ara kilitli basit bir montaj mekanizmasıyla tasarlanmıştır.
Teknik Özellikler
Ana6
| Ürün Serisi | Modicon TM3 Güvenlik |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenlik modülü |
| Ürün Grubu | TM3SAFL |
| Güvenlik Modülü Uygulaması | Acil durdurma, anahtar ve güvenlik ışık perdesi izleme için |
| Modülün Fonksiyonu | Acil durdurma izleme 2 kanallı kablolama; 2 şalter ile hareket edebilen parmaklığın izlenmesi ve otomatik başlatma; Hareket edebilen bir parmaklığı izleme; Çoklu acil durdurma izleme 2 kanallı kablolama; Yakınlık sensörü izleme PNP/PNP; Elektriğe hassas koruma ekipmanının (ESPE) izlenmesi PNP/PNP |
| Güvenlik Seviyesi | PL d/kategori 3 değerine erişebilir 'e uygunISO 13849-1: 2008; PL d/kategori 3 değerine erişebilir 'e uygunISO 13849-2: 2012; SILCL 2'ye erişebilir 'e uygunIEC 62061: 2005; SIL 2'ye erişebilir 'e uygunIEC 61508: 2010 |
Tamamlayıcı33
| Güvenlik Güvenilirlik Verisi | DC = % 95 'e uygunISO 13849-1; PFHd = 5E-9 1/h 'e uygunIEC 61508-1 1 işlem/saat DC-13 24 V DC, <4 A; PFHd = 30E-9 1/h 'e uygunIEC 61508-1 60 işlem/saat DC-13 24 V DC, <1 A; MTTFd = 500 yıl 'e uygunISO 13849-1 1 işlem/saat DC-13 24 V DC, <4 A; MTTFd = 85 yıl 'e uygunISO 13849-1 60 işlem/saat DC-13 24 V DC, <1 A; SFF = % 95 'e uygunIEC 61508-1; HFT = 1 'e uygunIEC 61508-1; Tip = A 'e uygunIEC 61508- |
|---|---|
| Girişler Arasında Senkronizasyon Süresi | Sınırsız |
| Bağlantılar - Terminaller | Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² esnek kablo uçsuz 13-14, 23-24, 33-34; Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² katı kablo uçsuz 13-14, 23-24, 33-34; Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevli 13-14, 23-24, 33-34; Tutucu vida kele |
| Çıkış Tipi | Röle anlık açma, 3 NA devre(ler), potansiyelsiz |
| Güvenlik Devrelerinin Sayısı | 3 NA için röle anlık açma |
| Maksimum Anahtarlama Gerilimi | 230 V kullanim kategorisi AC-15 -de 50 Hz (röle anlık açma); 24 V kullanim kategorisi DC-13 (röle anlık açma) |
| [Us] Nominal Besleme Gerilimi | 24 V - 15...20 % DC |
| W Cinsinden Güç Tüketimi | 0,2 W -de 5 V DC; 3,6 W -de 24 V DC |
| Giriş Koruma Tipi | Iç, elektronik |
| Kontrol Devresi Gerilimi | 24 V DC |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | 30 m |
| Kesme Kapasitesi | 360 VA bekleme AC-15 B300 röle çıkışı; 3600 VA kalkış AC-15 B300 röle çıkışı |
| Çıkış Termal Akımı | Röle başına 6 A için röle çıkışı |
| [Ith] Klasik Açık Hava Termik Akımı | 18 A |
| İlgili Sigorta Değeri | 4 A gG veya gL için röle çıkışı 'e uygunIEC 60947-5-1; 6 A hızlı çalışan için röle çıkışı 'e uygunIEC 60947-5-1 |
| Minimum Çıkış Akımı | 10 mA için röle çıkışı |
| Çıkış Gerilimi | 10 V röle çıkışı |
| Giriş Açık Olduğunda Maksimum Yanıt Süresi | 40 ms |
| [Ui] Nominal Yalıtım Voltajı | 300 V (kirlilik derecesi 2) 'e uygunIEC 60647-5-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV asiri gerilim kategorisi III 'e uygunIEC 60647-5-1 |
| Akım Tüketimi | 100 mA -de 24 V DC -de harici besleme |
| Yerel Sinyalleme | 8 LED (yeşil/kırmızı) for kullanıcı |
| Elektrikli Bağlantı | Vidalı terminal |
| Ürün Uyumluluğu | Güvenlik ışık perdeleri 'e uygunEN/IEC 61496-1 (tip 4) |
| Standartlar | ISO 13849-1:2008; ISO 13849-2:2012; IEC 62061:2005; IEC 61508:2010; IEC 60947-5-1:2010; IEC 61131-2:2007; IEC 60204-1:2005; IEC 60204-1:2009/A1; IEC 61010-1:2010; EN 50581:2012 |
| Ürün Sertifikaları | TÜV; RCM; ANSI Haz Loc Sınıf 1 Bölüm 2 (beklemede); CSA Haz Loc Sınıf 1 Bölüm 2 (beklemede); EAC; CSA 61010-2-201 (beklemede); UL 61010-2-201 |
| İşaretleme | CE; EFUP 10; UL; CSA; EAC; RCM; TÜV |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz to 1 GHz) conforming to IEC 61000-4-3; Elektromanyetik alanlara duyarlılık - test level: 3 V/m (1,4 GHz...2 GHz) conforming to IEC |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; duvar ekli bağlantı elemanları kullanılarak montaj |
| Yükseklik | 94 mm |
| Derinlik | 73 mm |
| Genişlik | 43,7 mm |
| Ürün Ağırlığı | 0,19 kg |
Ortam18
| Standartlar | IEC 60947-1; EN 1088/ISO 14119; ISO 13850; IEC 60947-5-1; IEC 60204-1 |
|---|---|
| Elektrostatik Deşarja Direnç | 8 kV havada 'e uygunIEC 61000-4-2; 6 kV kontakta 'e uygunIEC 61000-4-2 |
| Elektromanyetik Alanlara Direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3; 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3; 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 |
| Manyetik Alanlara Direnç | 30 A/m 50/60 Hz 'e uygunIEC 61000-4-8 |
| Hızlı Geçici Akımlara Direnç | 3 kV için güç hatları (DC) (DC) 'e uygunIEC 61000-4-4; 2 kV için G/Ç hatları 'e uygunIEC 61000-4-4 |
| Kesinti Dayanımı | 1 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5 DC; 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 DC |
| Radyo Frekansi Alanlarinin Yol Açtigi İletimli Kesintilere Direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6 |
| Elektromanyetik Emisyon | Yayılmalı emisyonlar - test seviyesi: 50 dBµV/m sınıf A 24 V DC) -de 30…230 Hz 'e uygunIEC 61131-3; Yayılmalı emisyonlar - test seviyesi: 57 dBµV/m sınıf A 24 V DC) -de 230…1000 Hz 'e uygunIEC 61131-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…55 °C yatay kurulum |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| IP Koruma Derecesi | IP20 (terminaller) 'e uygunIEC 60529 |
| Kirletme Derecesi | 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | +/- 3,5 mm (f= 5…150 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Mekanik Dayanıklılık | Darbeler 6 ms 300 şok (25 gn) 'e uygunIEC 60068-2-27 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,500 cm |
| Package 1 Width | 10,600 cm |
| Package 1 Length | 12,500 cm |
| Paket Ağırlığı (Lbs) | 285,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 18 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,434 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
Dokümanlar ve İndirmeler
Dokümanlar üreticinin sitesinde yayınlanır ve yeni sekmede açılır.
