Schneider
TPRDG4X2 - TeSys Island Analog Modülü 4I/2O
Schneider TPRDG4X2, TeSys Island Analog Modülü 4I/2O. Kategori: TeSys island Dijital Motor Kontrolü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TPRDG4X2
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:155,74 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys adası
- Ürün Grubu
- TPRDG
- Ürün Ya Da Bileşen Tipi
- Dijital GÇ modülü
Ürün Açıklaması
- Bir TPRPM güç modülüyle ilişkilendirildiğinde harici güç anahtarlama cihazlarını kontrol etmek için kullanılabilir
- TeSys Island konfigürasyonunun diğer modülleri ile birlikte DIN rayına montaj sağlanır
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- 4 dijital giriş ve 2 dijital çıkış sağlayan IO modülü
- Yalnızca bir bus kuplörü TPRBC'ye bağlandığında çalışır
- 80 A (AC-3) / 37 kW/40 hp'ye kadar motorları ve diğer elektrik yüklerini yönetir
- Tüm ayarlamalar ve düzenlemeler sayısallaştırılmıştır, mekanik kadranlar veya dip anahtarlar yoktur
- Entegre Siber Güvenlik (Achilles Seviye 2)
Teknik Özellikler
Ana19
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys adası |
| Ürün Grubu | TPRDG |
| Ürün Ya Da Bileşen Tipi | Dijital GÇ modülü |
| Cihaz Sunumu | 4 dijital giriş ve 2 dijital çıkış sağlayan IO modülü; Bir TeSys Island sisteminde gelişmiş kontrol fonksiyonlarının etkinleştirilmesi; Bir TPRPM güç modülüyle ilişkilendirildiğinde üçüncü taraf güç cihazlarının kontrolü; Yalnızca bir veri yolu modülü TPRBC'ye bağlandığında çalışır |
| Modülün Fonksiyonu | Ortak nokta ile 4 adet alıcı/kaynak dijital girişin kontrolü; Ortak nokta ile 2 adet alıcı/kaynak dijital çıkışın kontrolü |
| Ürün Uyumluluğu | TPRBC hat birleştirici; TPRPM Güç modülü |
| Dijital Giriş Sayısı | 4 yalıtımlı with common point conforming to IEC 61131-2 Tip 1 |
| Dijital Giriş Gerilimi | 24 V DC (gerilim limitleri: 19.2...28.8 V) |
| Dijital Giriş Akımı | 7 mA -de 24 V |
| Giriş Empedansı | 3.43 kOhm |
| Dijital Giriş Lojiği | Pozitif veya negatif, 0...5 V (durum 0), 15...28,8 V (durum 1) |
| Dijital Çıkış Sayısı | 2 yalıtımlı with common point |
| Dijital Çıkış Lojiği | Kaynak veya blok |
| Dijital Çıkış Gerilimi | 24 V DC (gerilim limitli: 19,2...28,8 V) |
| Dijital Çıkış Akımı | 0.5 A maksimum |
| Koruma Tipi | 1 harici sigorta, 0,5 A fast sigorta için each output |
| Yanıt Süresi | 5 ms 24 V'ta için dijital giriş; 5 ms 24 V'ta için dijital çıkış |
| Yerel Sinyalleme | 1 LED (yeşil/kırmızı) for DS (device status); 1 LED (yeşil) for I0 (input 1 status); 1 LED (yeşil) for I1 (input 2 status); 1 LED (yeşil) for I2 (input 3 status); 1 LED (yeşil) for I3 (input 4 status); 1 LED (yeşil) for Q0 (output 1 status); 1 LED (yeşil) for Q1 (output 2 status) |
Tamamlayıcı12
| [Us] Nominal Besleme Gerilimi | 24 V DC supplied by the bus coupler |
|---|---|
| Akım Tüketimi | 10 mA |
| W Cinsinden Güç Dağılımı | 0,5 W maksimum |
| [Uimp] Nominal Darbe Dayanım Voltajı | 0,5 kV 'e uygunIEC 61010-1 |
| Standartlar | IEC 61010-2-201; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Ürün Sertifikaları | UL; EAC (beklemede); CSA |
| Montaj Modu | Yatay ve dikey (35 mm simetrik ray) |
| Bağlantılar - Terminaller | Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert; Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz; Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile |

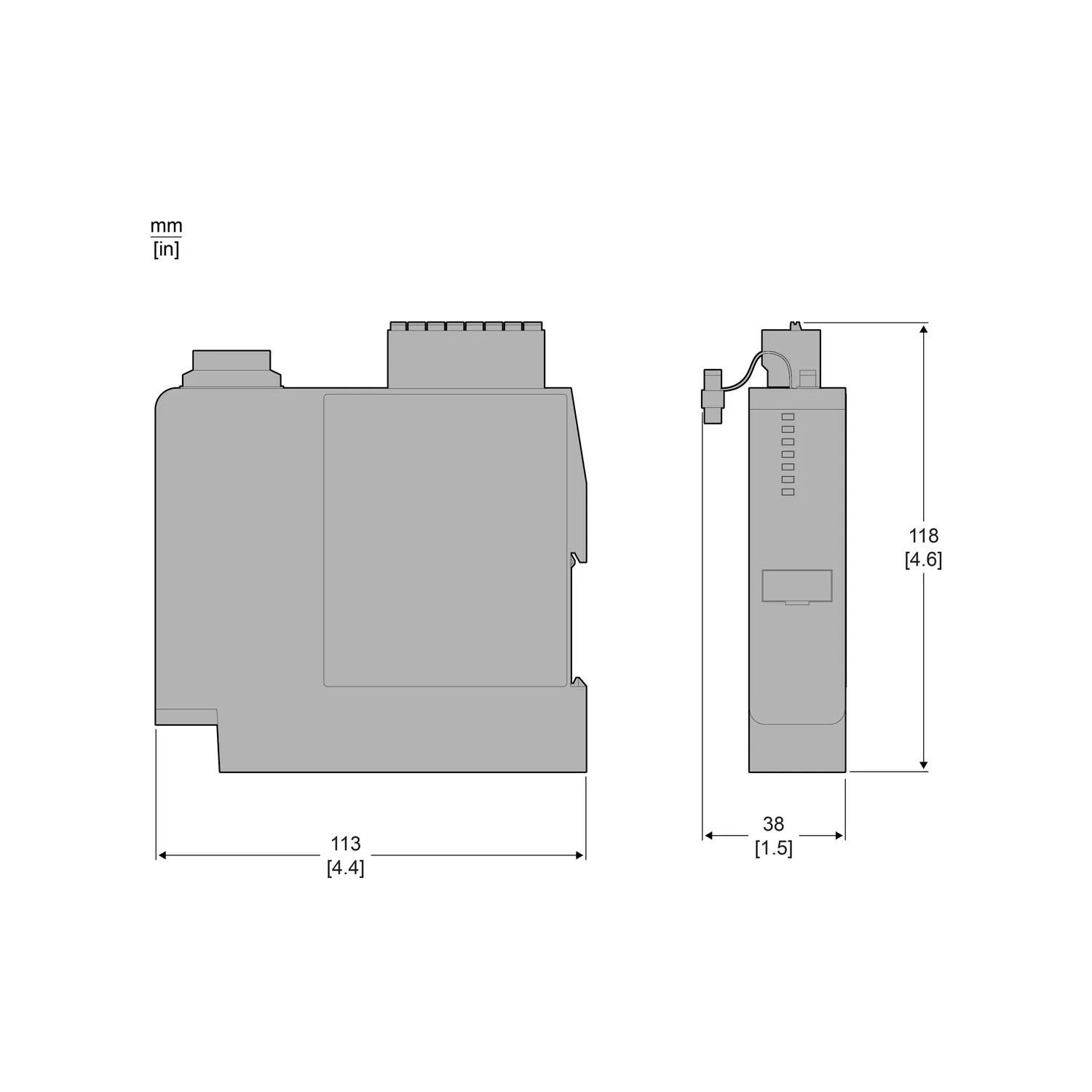

| Genişlik | 25 mm |
| Yükseklik | 118 mm |
| Derinlik | 114 mm |
| Ürün Ağırlığı | 0,136 kg |
Ortam11
| Depolama İçin Ortam Hava Sıcaklığı | -25…70 °C |
|---|---|
| Çalışma İçin Ortam Hava Sıcaklığı | -10…60 °C |
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan |
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 2 |
| Koruyucu Bakım | TC |
| Yangına Dayanıklılık | 960 °C 'e uygunUL 94 |
| Darbe Dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| Titreşim Direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6; 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2; Yayılmalı RF alanları, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3; Hızlı geçici bağışıklık testi, seviye 3, 2 kV, conforming to EN/IEC 61000-4-4; Kesinti bağışıklık testi (ortak mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 13,5 cm |
| Package 1 Length | 15,5 cm |
| Paket Ağırlığı (Lbs) | 244,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 4,684 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
