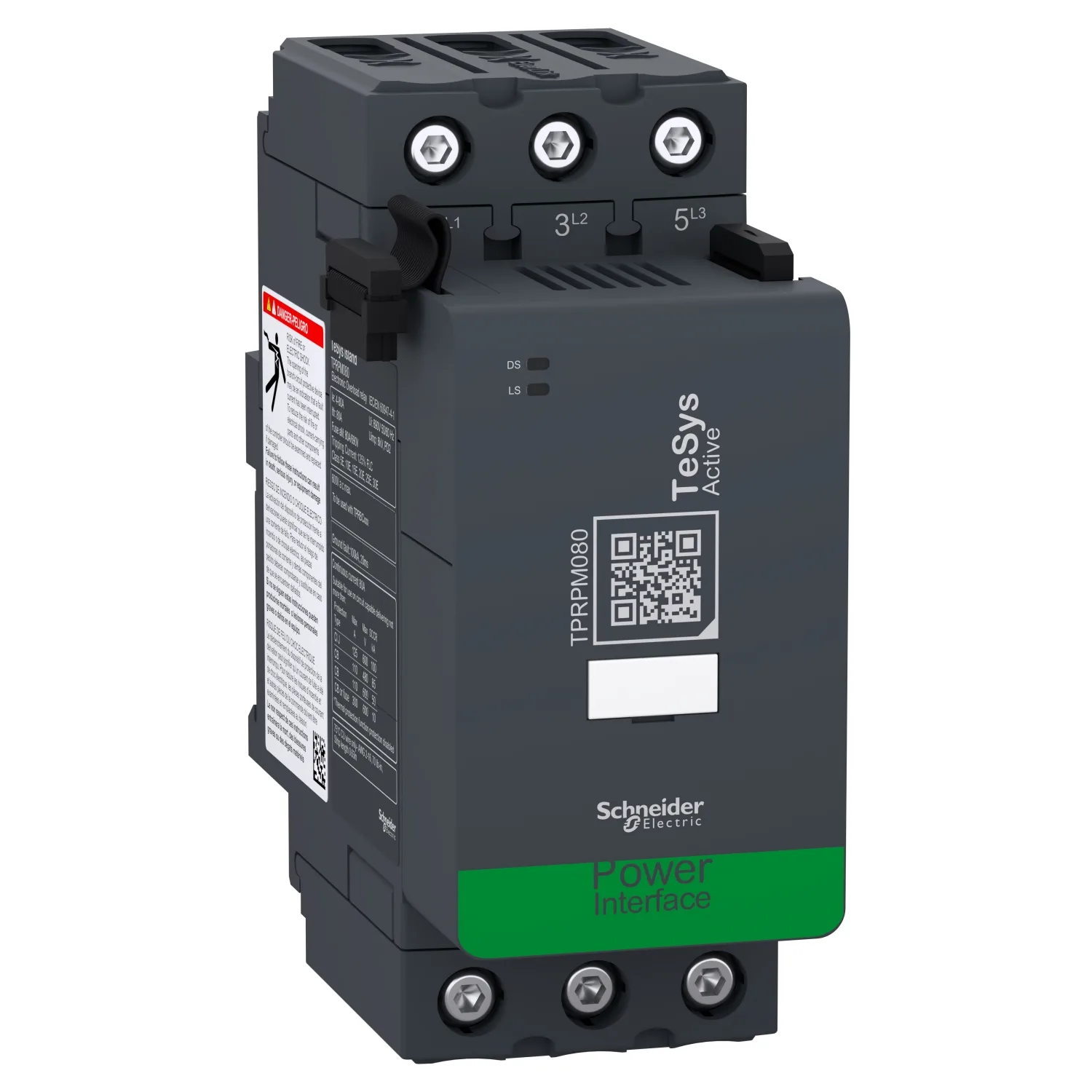

Name: TPRPM080 - TeSys Island Güç Arayüz Modülü 80A/37kW
Brand: Schneider
SKU: TPRPM080
Price: 461.16 EUR
Availability: BackOrder

Schneider TPRPM080, TeSys Island Güç Arayüz Modülü 80A/37kW. Kategori: TeSys island Dijital Motor Kontrolü. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: TeSys
Ürün Adı: TeSys adası
Ürün Grubu: TPRPM
Ürün Ya Da Bileşen Tipi: Güç modülü

← Kataloğa Geri Dön

Ürün Açıklaması

Harici güç anahtarlama cihazları, bir dijital IO modülü TPRDG4X2 ile ilişkilendirilirse kontrol edilebilir
Termal aşırı yük (ayar 4-80A, açma sınıfı 5-30), faz kaybı, faz dengesizliği ve ters çevirme, uzun başlatma (durma), kilitli rotor (sıkışma), hızlı döngü kilitleme, toprak akımı algılama dahil olmak üzere motor koruma işlevleri sağlar
Yükün izlenmesi, bir TPRVM001 gerilim modülüyle ilişkilendirildiğinde maksimum/ortalama gerilimleri ve akımları, arıza sayısını, aktif ve reaktif gücü/enerjiyi içerir
TeSys Island konfigürasyonunun diğer modülleri ile birlikte DIN rayına montaj sağlanır
Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

Bir bus kuplörü aracılığıyla bir otomasyon kontrolörüne bağlı güç modülü
Yalnızca bir bus kuplörüne bağlandığında çalışır
80 A (AC-3) / 37 kW/40 hp'ye kadar motorları ve diğer elektrik yüklerini yönetir
Tüm ayarlamalar ve düzenlemeler sayısallaştırılmıştır, mekanik kadranlar veya dip anahtarlar yoktur
Entegre Siber Güvenlik (Achilles Seviye 2)

Teknik Özellikler

Ana22

Ürün Serisi	TeSys
Ürün Adı	TeSys adası
Ürün Grubu	TPRPM
Ürün Ya Da Bileşen Tipi	Güç modülü
Cihaz Sunumu	Bir veri yolu kuplörü aracılığıyla bir otomasyon denetleyicisine bağlı güç modülü; Yalnızca bir veri yolu kuplörüne bağlandığında çalışır
Kullanılabilir İşlev	Yukarı akış voltajı varlığı algılama; Elektronik termal aşırı yük koruması; Akımların izlenmesi; TPRDG IO modülüyle ilişkilendirildiğinde üçüncü taraf güç cihazlarının kontrolü
Ürün Uyumluluğu	TPRBC hat birleştirici; TPRDG Dijital GÇ modülü; TPRAN Analog GÇ modülü
Kutup Açıklaması	3P
Motor Gücü KW	22 kW at 230 V AC 50 Hz; 37 kW at 380...415 V AC 50 Hz; 37 kW at 440 V AC 50 Hz; 37 kW at 500 V AC 50 Hz; 37 kW at 690 V AC 50 Hz
Motor Power HP (UL / CSA)	5 hp at 120 V AC 60 Hz for 1 faz motors; 10 hp at 240 V AC 60 Hz for 1 faz motors; 20 hp at 208 V AC 60 Hz for 3 faz motors; 20 hp at 240 V AC 60 Hz for 3 faz motors; 40 hp at 480 V AC 60 Hz for 3 faz motors; 50 hp at 600 V AC 60 Hz for 3 faz motors
[Ue] Nominal Çalışma Voltajı	<= 690 V AC 47...63 Hz
[Ie] Nominal Çalışma Akımı	80 A (at <50 °C) at <= 440 V AC-3; 80 A (at <50 °C) at <= 440 V AC-1; 80 A (at <50 °C) AC-3e
[Ith] Klasik Açık Hava Termik Akımı	80 A (at 50 °C)
[Ui] Nominal Yalıtım Voltajı	690 V 'e uygunIEC 60947-4-1; 600 V 'e uygunUL 60947-4-1; 600 V 'e uygunCSA C22.2 No 60947-4-1
[Uimp] Nominal Darbe Dayanım Voltajı	6 kV
Aşırı Gerilim Kategorisi	III
Termal Koruma Ayar Aralığı	4…80 A
Asiri Yük Açma Sinifi	Sınıf 5…30
Sıfırlama	Remotely or automatically
Kontrol Devresi Gerilimi	24 V DC supplied by the bus coupler
Akım Tüketimi	60 mA
W Cinsinden Güç Dağılımı	2,3 W Ie'de AC-3

Tamamlayıcı12

Koruma Tipi	Termal aşırı yük koruması; Motor overheat; Aşırı akım; Undercurrent; Jam; Long start; Stall; Rapid cycle lockout; Rapid restart lockout; Phase reversal; Phase loss; Phase sequence; Faz dengesizliği; Ground current
Monitoring Type	Time device ON; Number of faults; Number of device power cycles; Ortalama akım Iavg; Ortalama voltaj Vavg; Max current Imax; Max voltage Vmax
Yerel Sinyalleme	1 LED (yeşil/kırmızı) for DS (device status); 1 LED (yeşil/kırmızı) for LS (load status)
Standartlar	EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1
Ürün Sertifikaları	CCC; UL; EAC; CSA
Montaj Modu	Yatay ve dikey (35 mm simetrik DIN rayı)
Bağlantılar - Terminaller	EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (16 AWG...2 AWG)sert; EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (16 AWG...4 AWG)sert; EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (16 AWG...2 AWG)esnek kablo uçsuz; EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (16 AWG...4 AWG)esnek kablo uçsuz; EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (16 AWG...2
Sıkma Torku	5 N.m - kablo 1…25 mm² altıgen 4 mm; 8 N.m - kablo 25…35 mm² altıgen 4 mm
Genişlik	55 mm
Yükseklik	136 mm
Derinlik	125 mm
Ürün Ağırlığı	0,425 kg

Ortam11

Depolama İçin Ortam Hava Sıcaklığı	-25…70 °C
Çalışma İçin Ortam Hava Sıcaklığı	-10…50 °C değer kaybı olmadan; 50…60 °C akım değer kaybı ile
Bağıl Nem	5…95 %
Çalışma Yüksekliği	0...2000 m değer kaybı olmadan
IP Koruma Derecesi	IP20
Kirletme Derecesi	2
Koruyucu Bakım	TC
Yangına Dayanıklılık	960 °C 'e uygunUL 94; 850 °C 'e uygunIEC 60695-2-1; 650 °C 'e uygunIEC 60695-2-12
Darbe Dayanımı	15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27
Titreşim Direnci	1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6; 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
Elektromanyetik Uyumluluk	Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2; Radiated RF field immunity test, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3; Fast transient immunity test, seviye 4, 4 kV, conforming to EN/IEC 61000-4-4; Kesinti bağışıklık testi (diferansiyel mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5; Kesinti bağışıklık testi (ortak mod), sev

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	8,000 cm
Package 1 Width	15,000 cm
Package 1 Length	19,500 cm
Paket Ağırlığı (Lbs)	536,000 g
Unit Type Of Package 2	S03
Number Of Units İn Package 2	8
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	4,760 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
