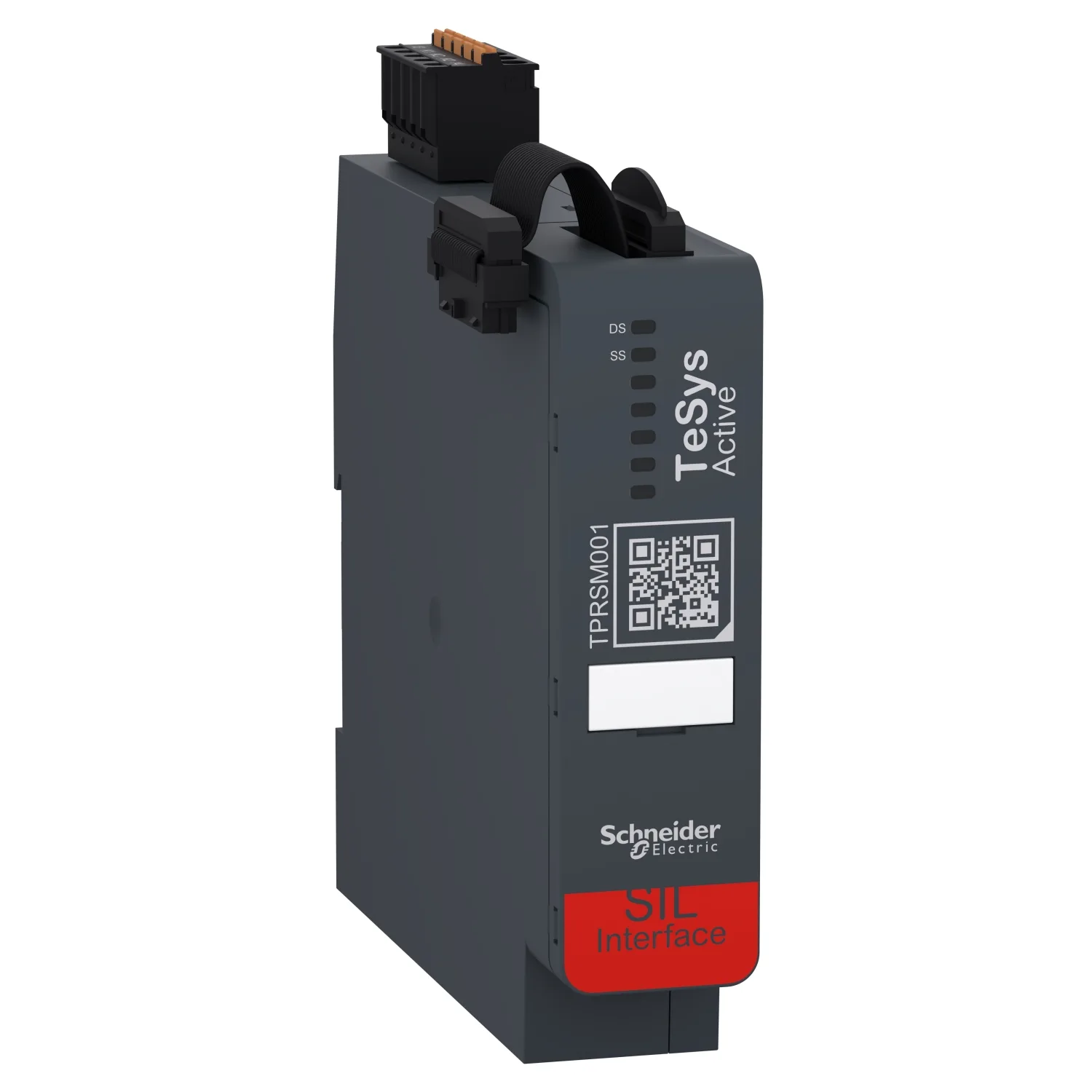

TPRSM001 - TeSys Island Güç Arayüz Modülü
Schneider TPRSM001, TeSys Island Güç Arayüz Modülü. Kategori: TeSys island Dijital Motor Kontrolü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TPRSM001
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:251,64 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys adası
- Ürün Grubu
- TPRSM
- Ürün Ya Da Bileşen Tipi
- SIL arayüzü modülü
Ürün Açıklaması
- Bir veya birkaç SIL motor marşı TPRSS ile bağlantılı olarak kullanılır
- Ortak noktalı iki izole anahtarlama girişi, 0-24V DC
- Bir röle tipi çıkış, 1NO, ani açma, potansiyelsiz
- TeSys Island konfigürasyonunun diğer modülleri ile birlikte DIN rayına montaj sağlanır
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Adaya güç sağlayan şebeke voltajının izlenmesi
- Güç ve enerji izlemeyi etkinleştirmek için bus kuplörüne voltajın bildirilmesi
- 80 A (AC-3) / 37 kW/40 hp'ye kadar motorları ve diğer elektrik yüklerini yönetir
- Tüm ayarlamalar ve düzenlemeler sayısallaştırılmıştır, mekanik kadranlar veya dip anahtarlar yoktur
- Entegre Siber Güvenlik (Achilles Seviye 2)
Teknik Özellikler
Ana18
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys adası |
| Ürün Grubu | TPRSM |
| Ürün Ya Da Bileşen Tipi | SIL arayüzü modülü |
| Cihaz Sunumu | SIL motor yol vericiler TPRSS için güvenli durdurma işlevinin uygulanması; ISO 13849-1'e uygun güvenlikle ilgili sistem için çalıştırılabilen güvenli durdurma; Yalnızca bir veri yolu modülü TPRBC'ye bağlandığında çalışır |
| Modülün Fonksiyonu | 1NC veya 2NC kontak izleme ile güvenli durma |
| Ürün Uyumluluğu | TPRBC hat birleştirici; TPRSS SIL motor yol verici |
| [Ue] Nominal Çalışma Voltajı | Giriş/çıkış devresi: 24 V DC |
| [Ui] Nominal Yalıtım Voltajı | Giriş/çıkış devresi: 50 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | 2 kV için giriş/çıkış devresi 'e uygunIEC 60947-1 |
| Aşırı Gerilim Kategorisi | III |
| Giriş Tipi | Izole anahtarlama girişi için safe stop |
| Giriş Koruma Tipi | Iç, elektronik |
| Giriş Gerilimi | 15...28.8 V DC durum 1; 0...5 V DC durum 0 |
| Çıkış Tipi | Röle anlık açma, 1 NA devre(ler), potansiyelsiz |
| Çıkış Termal Akımı | 8 A için röle çıkışı |
| Koruma Tipi | Harici sigorta, 8 A gG sigorta için röle çıkışı |
| Yerel Sinyalleme | 1 LED (yeşil/kırmızı) for DS (device status); 1 LED (yeşil/kırmızı) for SS (safe stop status) |
Tamamlayıcı13
| [Us] Nominal Besleme Gerilimi | 24 V DC supplied by the bus coupler |
|---|---|
| Akım Tüketimi | 10 mA |
| W Cinsinden Güç Dağılımı | 0,7 W maksimum |
| Güvenlik Fonksiyonu | Safe stop: category 0 conforming to IEC 60204-1; Safe stop: category 1 conforming to IEC 60204-1 |
| Safety İntegrity Level | SIL 2 conforming to IEC 61508 in single channel system architecture; SILCL 2 conforming to IEC 62061 in single channel system architecture; PL = d kategori 2 conforming to ISO 13849-1 in single channel system architecture |
| Standartlar | UL 60947-5-1; IEC 60947-5-1 |
| Ürün Sertifikaları | EAC (beklemede); UL; CSA |
| Montaj Modu | Yatay ve dikey (35 mm simetrik ray) |
| Bağlantılar - Terminaller | Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert; Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz; Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile |

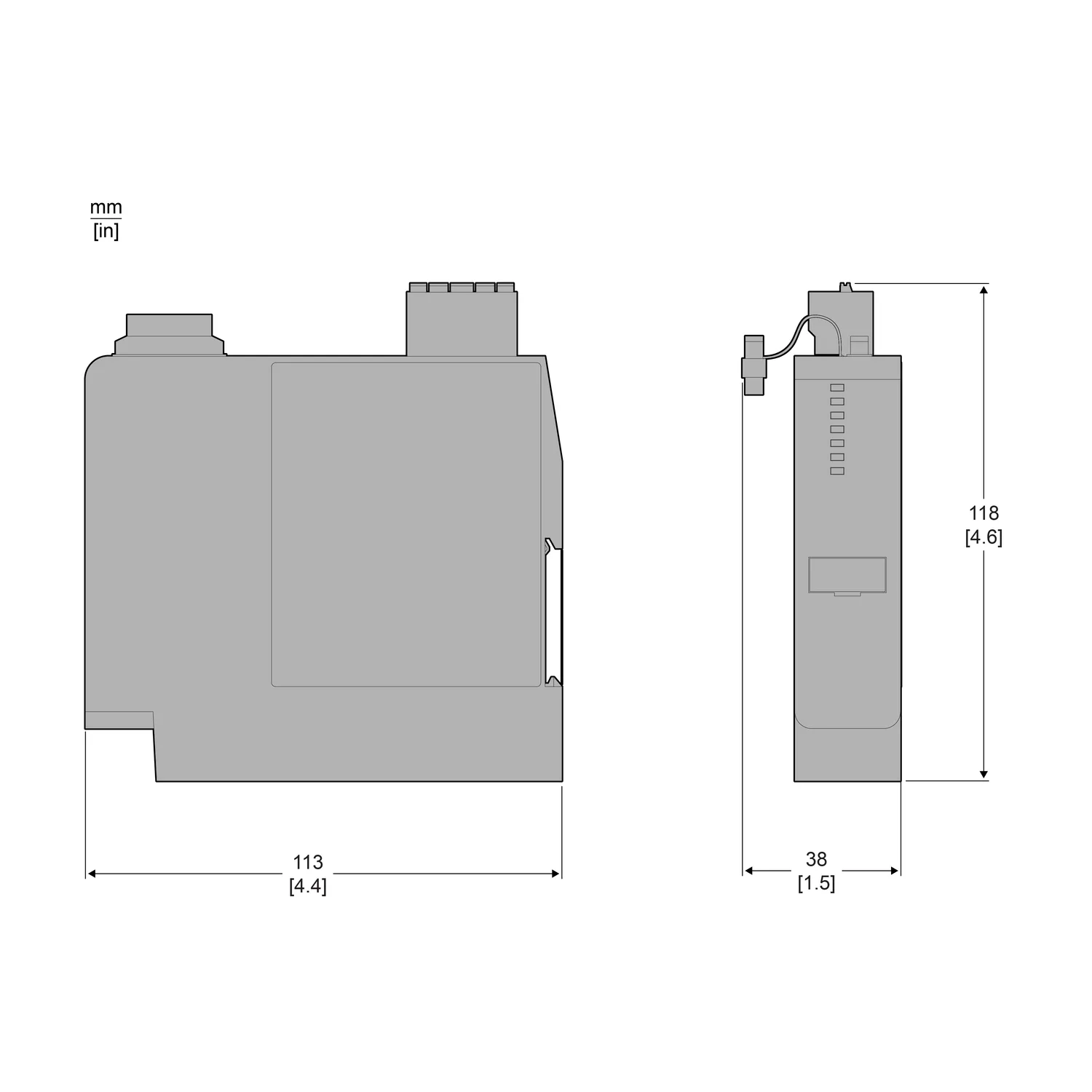

| Genişlik | 25 mm |
| Yükseklik | 118 mm |
| Derinlik | 114 mm |
| Ürün Ağırlığı | 0,159 kg |
Ortam11
| Depolama İçin Ortam Hava Sıcaklığı | -25…70 °C |
|---|---|
| Çalışma İçin Ortam Hava Sıcaklığı | -10…60 °C |
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan |
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 2 |
| Koruyucu Bakım | TC |
| Yangına Dayanıklılık | 960 °C 'e uygunUL 94 |
| Darbe Dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| Titreşim Direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6; 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2; Yayılmalı RF alanları, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3; Hızlı geçici bağışıklık testi, seviye 3, 2 kV, conforming to EN/IEC 61000-4-4; Kesinti bağışıklık testi (ortak mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 15,500 cm |
| Paket Ağırlığı (Lbs) | 270,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,019 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
