Schneider

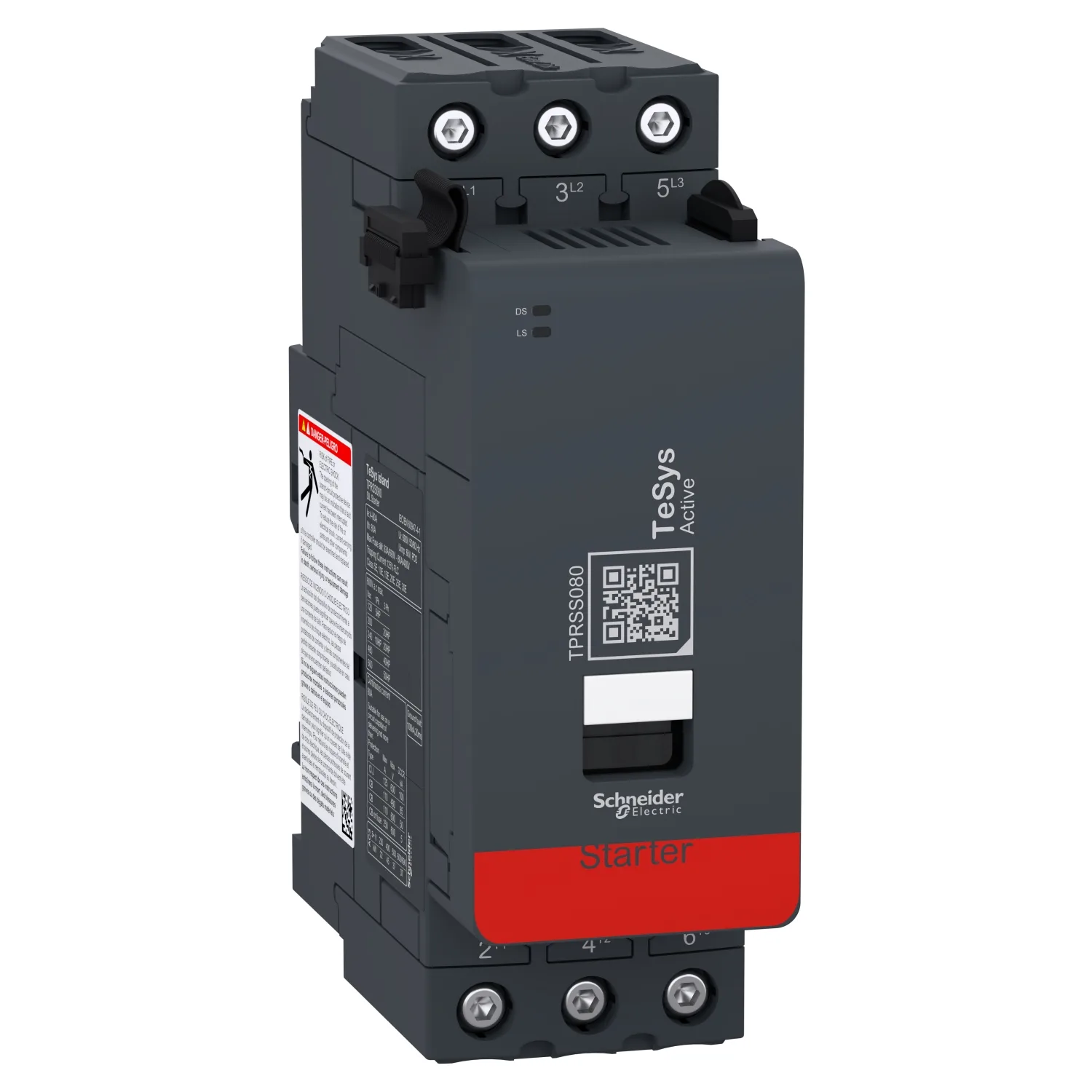

TPRSS080 - TeSys Island SIL Yolverici 80A/37kW
Schneider TPRSS080, TeSys Island SIL Yolverici 80A/37kW. Kategori: TeSys island Dijital Motor Kontrolü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TPRSS080
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:805,68 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys adası
- Ürün Grubu
- TPRSS
- Ürün Ya Da Bileşen Tipi
- SIL motor yol verici
Ürün Açıklaması
- Bir TPRSM001 modülü ve bir harici güvenlik cihazı ile bağlantılı olarak, IEC 61508'e uygun güvenlikle ilgili sistemler için kullanılabilir
- Termal aşırı yük (ayar 4-80A, açma sınıfı 5-30), faz kaybı, faz dengesizliği ve ters çevirme, uzun başlatma (durma), kilitli rotor (sıkışma), hızlı döngü kilitleme, toprak akımı algılama dahil olmak üzere motor koruma işlevleri sağlar
- Yükün izlenmesi, bir TPRVM001 gerilim modülüyle ilişkilendirildiğinde maksimum/ortalama gerilimleri ve akımları, anahtarlama döngülerinin sayısını, arıza sayısını, aktif ve reaktif gücü/enerjiyi içerir
- TeSys Island konfigürasyonunun diğer modülleri ile birlikte DIN rayına montaj sağlanır
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Giriş voltajı varlığı tespiti
- Bir TPRSM modülü ile bağlandığında güvenli durdurma işlevi mevcuttur
- 80 A (AC-3) / 37 kW/40 hp'ye kadar motorları ve diğer elektrik yüklerini yönetir
- Tüm ayarlamalar ve düzenlemeler sayısallaştırılmıştır, mekanik kadranlar veya dip anahtarlar yoktur
- Entegre Siber Güvenlik (Achilles Seviye 2)
Teknik Özellikler
Ana29
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys adası |
| Ürün Grubu | TPRSS |
| Ürün Ya Da Bileşen Tipi | SIL motor yol verici |
| Motor Yolverici Tipi | Doğrudan hat |
| Cihaz Sunumu | Bir veri yolu kuplörü aracılığıyla bir otomasyon kontrolörüne bağlı doğrudan yolverici; Yalnızca bir veri yolu kuplörüne bağlandığında çalışır |
| Kullanılabilir İşlev | Yukarı akış voltajı varlığı algılama; Elektrik hattı ve yük koruması; TPRVM voltaj modülü ile bağlandığında güç ve enerji izleme; TPRSM modülü ile bağlandığında güvenli durdurma işlevi mevcuttur |
| Ürün Uyumluluğu | TPRBC hat birleştirici; TPRVM Voltaj arayüzü modülü (VIM); TPRSM SIL arayüzü modülü |
| Kutup Açıklaması | 3P 3 NA |
| Kullanım Kategorisi | AC-1; AC-2; AC-3; AC-4; AC-3e |
| Motor Gücü KW | 18,5 kW at 230 V 50 Hz (AC-3); 37 kW at 380...415 V 50 Hz (AC-3); 37 kW at 440 V 50 Hz (AC-3); 37 kW at 500 V 50 Hz (AC-3); 37 kW at 690 V 50 Hz (AC-3) |
| Motor Power HP (UL / CSA) | 5 hp at 120 V AC 60 Hz for 1 faz motors; 10 hp at 240 V AC 60 Hz for 1 faz motors; 20 hp at 208 V AC 60 Hz for 3 faz motors; 20 hp at 240 V AC 60 Hz for 3 faz motors; 40 hp at 480 V AC 60 Hz for 3 faz motors; 50 hp at 600 V AC 60 Hz for 3 faz motors |
| [Ue] Nominal Çalışma Voltajı | <= 690 V AC 47...63 Hz |
| [Ie] Nominal Çalışma Akımı | 66 A (at <50 °C) at <= 440 V AC-3; 80 A (at <50 °C) at <= 440 V AC-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 80 A (at 50 °C) |
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunIEC 60947-4-1; 600 V 'e uygunUL 60947-4-1; 600 V 'e uygunCSA C22.2 No 60947-4-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| Aşırı Gerilim Kategorisi | III |
| Termal Koruma Ayar Aralığı | 4…80 A |
| Asiri Yük Açma Sinifi | Sınıf 5…30 |
| Sıfırlama | Remotely or automatically |
| Irms Nominal Kapama Kapasitesi | 1000 A at 440 V conforming to IEC 60947 |
| Nominal Kesme Kapasitesi | 1000 A at 440 V conforming to IEC 60947 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 900 A 40 °C - 1 sn; 520 A 40 °C - 10 s; 260 A 40 °C - 1 min; 110 A 40 °C - 10 min |
| Ortalama Empedans | 1,5 mOhm - Ith 80 A 50 Hz |
| Kutup Başına Güç Dağılımı | 6,5 W AC-3; 9,6 W AC-1 |
| Kontrol Devresi Gerilimi | 24 V DC supplied by the bus coupler |
| Akım Tüketimi | 80 mA contactor sealed; 500 mA contactor closing |
| W Cinsinden Güç Dağılımı | 21,4 W Ie'de AC-3 |
Tamamlayıcı19
| Mekanik Dayanıklılık | 6 Mcycles |
|---|---|
| Elektrik Dayanıklılığı | 0,75 Mcycles 66 A AC-3 Ue'de 440 V; 0,5 Mcycles 80 A AC-1 Ue'de 440 V |
| Maksimum Çalışma Hızı | 3600 cyc/mn AC-3 |
| Çalışma Süresi | < 80 ms kapama; < 80 ms açma |
| Güvenlik Fonksiyonu | Safe stop: category 0 conforming to IEC 60204-1 when associated with a TPRSM module; Safe stop: category 1 conforming to IEC 60204-1 when associated with a TPRSM module |
| Safety İntegrity Level | SIL 2 conforming to IEC 61508 in single channel system architecture; SILCL 2 conforming to IEC 62061 in single channel system architecture; PL = d kategori 2 conforming to ISO 13849-1 in single channel system architecture |
| Safety Performance Level | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Koruma Tipi | Termal aşırı yük koruması; Motor overheat; Aşırı akım; Undercurrent; Jam; Long start; Stall; Rapid cycle lockout; Phase sequence; Rapid restart lockout; Phase loss; Phase reversal; Faz dengesizliği; Ground current |
| Monitoring Type | Time device ON; Time device switch ON; Number of faults; Number of switching cycles; Number of device power cycles; Ortalama akım Iavg; Ortalama voltaj Vavg; Max current Imax; Max voltage Vmax; Active and reactive power with voltage module; Active and reactive energy with voltage module; True power factor with voltage module |
| Yerel Sinyalleme | 1 LED (yeşil/kırmızı) for DS (device status); 1 LED (yeşil/kırmızı) for LS (load status) |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1 |
| Ürün Sertifikaları | CSA; CCC; UL; EAC |
| Montaj Modu | Yatay ve dikey (35 mm simetrik DIN rayı) |
| Bağlantılar - Terminaller | EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (16 AWG...2 AWG)sert; EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (16 AWG...4 AWG)sert; EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (16 AWG...2 AWG)esnek kablo uçsuz; EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (16 AWG...4 AWG)esnek kablo uçsuz; EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (16 AWG...2 |
| Sıkma Torku | 5 N.m - kablo 1…25 mm² altıgen 4 mm; 8 N.m - kablo 25…35 mm² altıgen 4 mm |
| Genişlik | 55 mm |
| Yükseklik | 167 mm |
| Derinlik | 125 mm |
| Ürün Ağırlığı | 1,248 kg |
Ortam11
| Depolama İçin Ortam Hava Sıcaklığı | -25…70 °C |
|---|---|
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C değer kaybı olmadan; 50…60 °C akım değer kaybı ile |
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan |
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 2 |
| Koruyucu Bakım | TC |
| Yangına Dayanıklılık | 960 °C 'e uygunUL 94; 850 °C 'e uygunIEC 60695-2-1; 650 °C 'e uygunIEC 60695-2-12 |
| Darbe Dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| Titreşim Direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6; 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2; Radiated RF field immunity test, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3; Fast transient immunity test, seviye 4, 4 kV, conforming to EN/IEC 61000-4-4; Kesinti bağışıklık testi (diferansiyel mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5; Kesinti bağışıklık testi (ortak mod), sev |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,000 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 17,000 cm |
| Paket Ağırlığı (Lbs) | 1,320 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 8 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 11,302 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
