Schneider

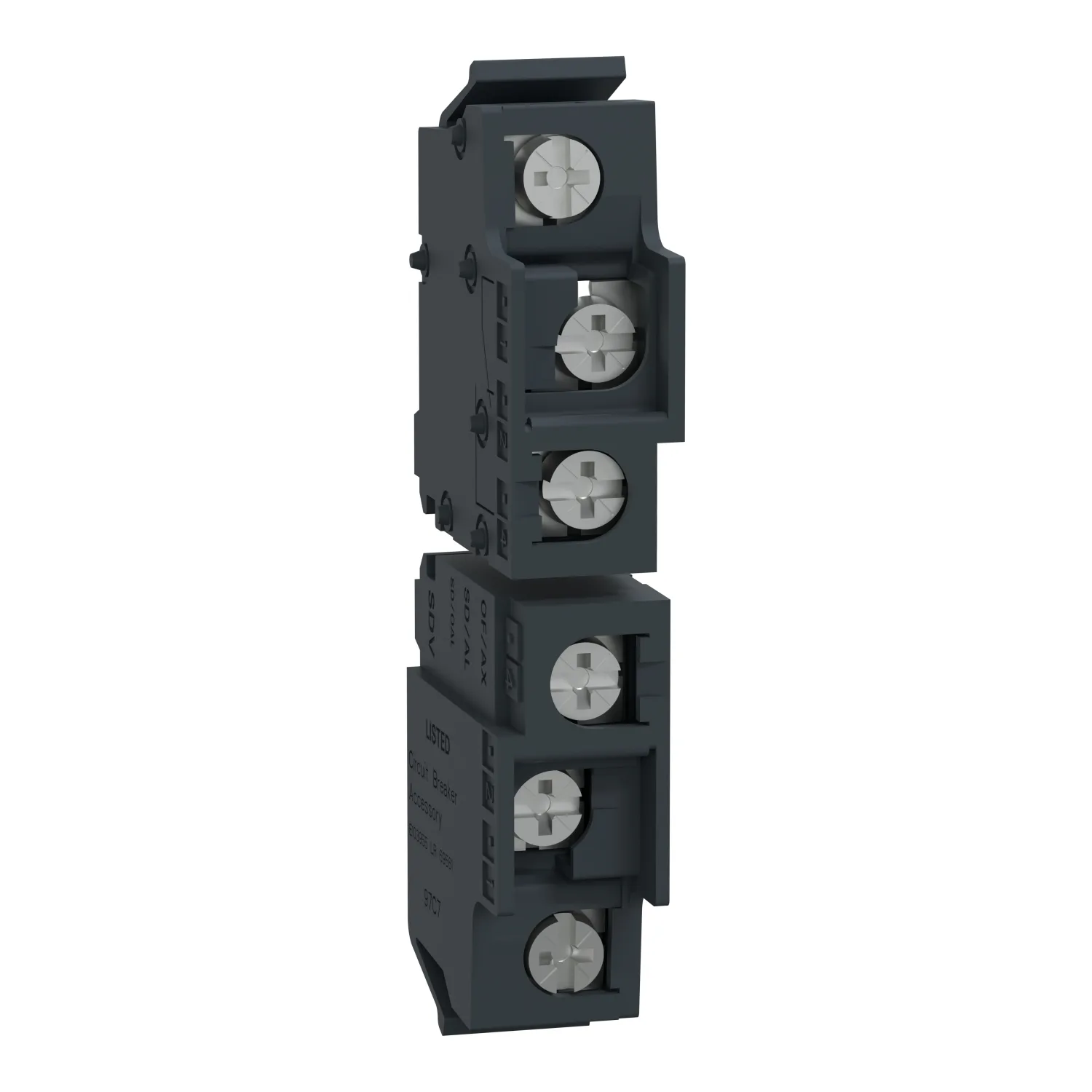

TPSAUX43 - auxiliary contact for source for Frame 250A, Frame 630A
Schneider TPSAUX43, auxiliary contact for source for Frame 250A, Frame 630A. Kategori: TransferPacT. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TPSAUX43
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:46,30 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- TransferPacT
- Ürün Ya Da Bileşen Tipi
- Yardımcı Kontak Modülü
- Cihaz Uygulaması
- Sinyalleme
- Yardımcı Kontak Düzenleme
- 2 NO + 2 NC
Ürün Açıklaması
TransferPacT serisinde ATSE için kullanılan sinyal aksesuarı olarak yardımcı kontaktır. TransferPacT transfer anahtarı için kaynak 1 veya kaynak 2 üzerindeki anahtar mekanik konumunun durum göstergesi olarak kullanılır. Bu sinyallemenin temas bileşimi 2NC+2NO'dur. Minimum yük akımı 100mA@24VDC olarak sağlanır. Transfer anahtarından ön kapağın iç kısmına "klipsli" olarak monte edilir. Bu yaylı terminal 0,5-1,5 mm²(20-16 AWG) kablolarla donatılmıştır.
Başlıca Özellikler
- kaynak pozisyonu için yardımcı kontak
- kolayca eklenti
- özelleştirilmiş dernek
- açık gösterge
Teknik Özellikler
Ana3
| Ürün Serisi | TransferPacT |
|---|---|
| Ürün Ya Da Bileşen Tipi | Yardımcı Kontak Modülü |
| Cihaz Uygulaması | Sinyalleme |
Tamamlayıcı10
| Yardımcı Kontak Düzenleme | 2 NO + 2 NC |
|---|---|
| Sinyalizasyon Fonksiyonu | Anahtar konumu (SI ve SII) |
| Yardımcı Bağlantı Terminali | Spring 0,5…1,5 mm² (AWG 20...AWG 16) |
| Montaj Tipi | Takılabilir |
| Montaj Konumu | Ön kapağın içinde |
| [Ith] Klasik Açık Hava Termik Akımı | 5 A |
| Minimum Yük | 100 mA -de 24 V DC |
| Tightening Torque | 0.6 N.m +/- 0.1 N.m |
| Ürün Uyumluluğu | TA25; TR25; TA63; TR63 |
| Aksesuar / Ayrı Parça Kategorisi | Sinyalleme aksesuarı |
Ortam2
| IP Koruma Derecesi | IP20 |
|---|---|
| Kirletme Derecesi | 3 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 1,500 cm |
| Package 1 Width | 7,000 cm |
| Package 1 Length | 7,500 cm |
| Paket Ağırlığı (Lbs) | 34,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 634,000 g |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
