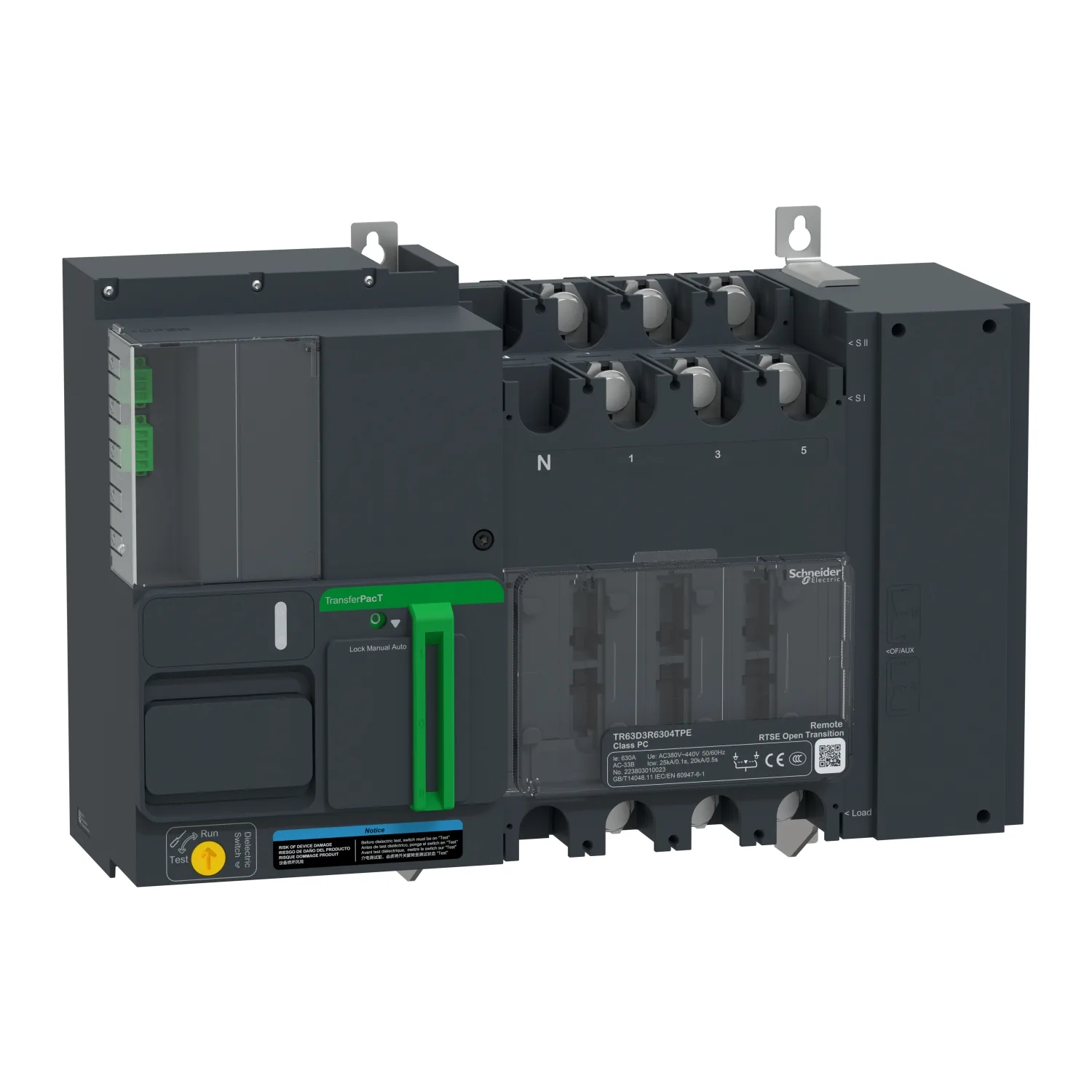

TR63D3R4004TPE - TR63,400A 3P Remote 400V
Schneider TR63D3R4004TPE, TR63,400A 3P Remote 400V. Kategori: TransferPacT. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:TR63D3R4004TPE
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:3.802,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- TransferPacT
- Ürün Ya Da Bileşen Tipi
- Uzaktan aktarım anahtarı
- Cihaz Uygulaması
- Besleme kaynağını değiştirme
- Kutup Tanımı
- 3P
Ürün Açıklaması
Bu TR63D3R4004TPE, endüstriyel ve ticari binalarda, veri merkezlerinde, sağlık tesislerinde ve ulaştırma endüstrisinde kullanılan düşük voltajlı bir güç aktarma anahtarıdır. Nominal çalışma gerilimi (Ue) 400VAC@50/60Hz'dir. Bu değişimin kaynağı AC-33B kullanım kategorisidir. Nominal akım(Ie), 630A gövde ile 60℃'de 400A(Ie) yüklenebilir. Bu cihaz üçüncü taraf kontrol modülü tarafından manuel olarak çalıştırılabilir. Bu transfer anahtarı, mekanik ve elektriksel göstergelerle ön kapağa yerleştirilmiş 3 kontak pozisyonlu yardımcı modül sağlar. Plaka üzerine sabitlenerek güç dağıtım dolabının içerisine yerleştirilebilir. Ayrıca farklı uygulama sahnelerine göre bazı opsiyonel aksesuarları da bulunmaktadır. Bu 3 kutuplu versiyonun ölçüleri 467mm(genişlik)x341mm(yükseklik)x185.8mm(derinlik). IEC 60947-6-1 standardına uygundur ve CE/CB/CCC sertifikalıdır.
Başlıca Özellikler
- 500 ms'den daha kısa sürede hızlı transfer, karartma süresinde azalma.
- esnek dielektrik testi için dielektrik anahtar.
- Üçüncü parti kontrolcü veya PLC ile çalışın.
- Ürün bulunabilirliği ve modu için kolay görüntüleme göstergesi.
- basit ve sezgisel terminaller.
Teknik Özellikler
Ana12
| Ürün Serisi | TransferPacT |
|---|---|
| Ürün Ya Da Bileşen Tipi | Uzaktan aktarım anahtarı |
| Cihaz Uygulaması | Besleme kaynağını değiştirme |
| Kutup Tanımı | 3P |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Aşağı Bağlantı | Vidalı |
| Montaj Tipi | Sabit |
| Üst Bağlantı | Vidalı |
| Kontak Konum Göstergesi | Evet |
| [Icm] Nominal Kısa Devre Kapama Kapasitesi | 40 kA sadece yük ayırıcı 400 V AC -de 50 Hz; 330 kA şebeke tarafı koruma devre kesicisi ile 400 V AC -de 50 Hz |
| Yalıtıma Uygunluk | Evet |
Tamamlayıcı24
| Aktarım Anahtarı Sınıfı | PC |
|---|---|
| Kontak Konumunun Sayısı | 3 |
| Sinyal Kontakları Düzenleme | 1 NA + 2 NK; 1 NK + 2 NA; 2 NA |
| Utilization Category | AC-33B; AC-33A |
| [Ue] Nominal Çalışma Voltajı | 400 V AC 50/60 Hz |
| Kontrol Tipi | Uzaktan kumanda |
| Çalışma Modu | Manuel; Uzaktan |
| Ekran Tipi | Alarm göstergesi |
| Montaj Desteği | Plaka |
| Kilitleme Seçenekleri Tanımı | KAPALI konumda kilit; SI / SII konumunda asma kilit |
| Nominal Görev | Kesintisiz |
| [Ui] Nominal Yalıtım Voltajı | Switch: 800 V; Controller: 500 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | Switch: 12 kV; Controller: 6 kV |
| [Ie] Nominal Çalışma Akımı | 400 A |
| Mekanik Kilitleme | Mekanik kilitleme ile |
| Mekanik Dayanıklılık | 10000 cycles |
| Bağlantı Aralığı | 45 mm |
| Yerel Sinyalleme | LED göstergesi (yeşil) for güç AÇIK; LED göstergesi (kırmızı) for alarm |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 20 kA süresince 0,5 sn; 25 kA süresince 0.1 s |
| Yükseklik | 341 mm |
| Genişlik | 467 mm |
| Derinlik | 185,8 mm |
| Ürün Ağırlığı | 20,8 kg |
| [Ith] Klasik Açık Hava Termik Akımı | 400 A -de 60 °C |
Ortam6
| Standartlar | IEC 60947-6-1 |
|---|---|
| Ürün Sertifikaları | CE; CB; CCC |
| IP Koruma Derecesi | Ön yüz: IP40 running; Inside the enclosure: IP20 manual mode |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Kirletme Derecesi | 3 |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 73,000 cm |
| Package 1 Width | 60,000 cm |
| Package 1 Length | 80,000 cm |
| Paket Ağırlığı (Lbs) | 35,499 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
