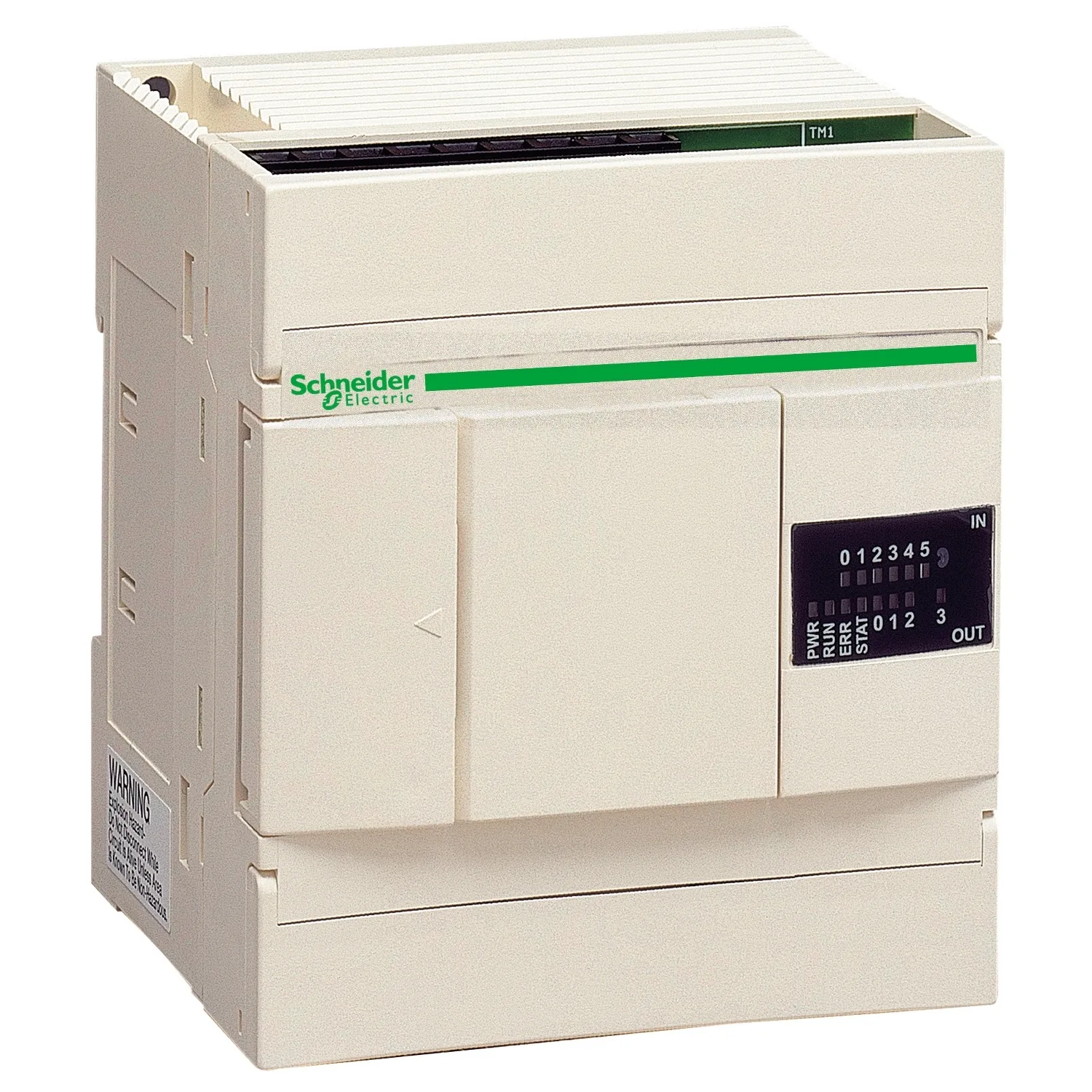

Schneider
TWDLCDA10DRF
Satışta değil
Schneider TWDLCDA10DRF. Kategori: Programlanabilir Kontrolörler - Twido. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:TWDLCDA10DRF
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Twido
- Ürün Ya Da Bileşen Tipi
- Kompakt taban kontrolörü
- Dijital G/Ç Sayısı
- 10
- Dijital Giriş Sayısı
- 6
Ürün Açıklaması
- PLC Twido için
- 256 bit hafıza kapasitesi
- 3 NO kontağı
- Bir analog potansiyometre içerir
Teknik Özellikler
Ana12
| Ürün Serisi | Twido |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kompakt taban kontrolörü |
| Dijital G/Ç Sayısı | 10 |
| Dijital Giriş Sayısı | 6 |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Dijital Çıkış Sayısı | 4 için röle |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Yuva Kullanımı | Bellek kartuşu veya gerçek zamanlı saat kartuşu |
| Yedeklenen Veri | Dahili RAM lityum, 30 gün otonomi, sarj süresi: 10 h, pil ömrü: 10 yr |
| Entegre Bağlantı Tipi | Güç besleme; Yalıtımsız seri bağlantı mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) yarım duplex, 38,4 kbit/sn |
| Seri Uyumluluğu | Twido |
Tamamlayıcı32
| Dijital Giriş Lojiği | Blok veya kaynak |
|---|---|
| Giriş Gerilimi Limitleri | 20,4...28,8 V |
| Dijital Giriş Akımı | 11 mA için I0,0 - I0,1; 7 mA için I0,2 - I0,5 |
| Giriş Empedansı | 2100 Ohm için I0,0 - I0,1; 3400 Ohm için I0,2 - I0,5 |
| Filtre Süresi | I0,0 ila I0,5 için 35 µs + programlı filtre süresi 1 durumunda; I0,0 ila I0,5 için 45 µs + programlı filtre süresi 0 durumunda |
| Kanal Ve İç Lojik Arasındaki Yalıtım | 1 dakika için 1500 Vrms |
| Kanallar Arasındaki Yalıtım Direnci | Hiçbiri |
| Minimum Yük | 0,1 mA |
| Kontak Direnci | 30000 µOhm |
| Yük Akımı | 2 A -de 240 V AC endüktif yük, çalisma hizi <30 cyc/mn için röle çıkışı; 2 A -de 240 V AC dirençli yük, çalisma hizi <30 cyc/mn için röle çıkışı; 2 A -de 30 V DC endüktif yük, çalisma hizi <30 cyc/mn için röle çıkışı; 2 A -de 30 V DC dirençli yük, çalisma hizi <30 cyc/mn için röle çıkışı |
| Mekanik Dayanıklılık | 20000000 cycles için röle çıkışı |
| Elektrik Dayanıklılığı | 100000 cycles için röle çıkışı |
| Akım Tüketimi | 24 mA -de 5 V DC 1 durumunda; 26 mA -de 24 V DC 1 durumunda; 5 mA -de 5 V DC 0 durumunda |
| G/Ç Bağlantısı | Çıkarılamayan vidalı terminal bloğu |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Kalkış Akımı | 35 A |
| Koruma Tipi | Güç koruma tarafindan iç sigorta |
| W Cinsinden Maksimum Güç Tüketimi | 3,9 W |
| Yalıtım Direnci | > 10 MOhm 500 V'ta, G/Ç ve toprak terminalleri arasında; > 10 MOhm 500 V'ta, besleme ve toprak terminalleri arasında |
| Program Belleği | 700 talimat |
| 1 K Talimati İçin Tam Süre | 1 ms |
| Sistem Artıklığı | 0,5 ms |
| Bellek Açıklaması | Dahili RAM, 128 sayaç, sabit, trigonometrik değil; Dahili RAM, 128 dahili bit, sabit, trigonometrik değil; Dahili RAM, 3000 iç word, sabit, trigonometrik değil; Dahili RAM, 64 zamanlayıcı, sabit, trigonometrik değil |
| Boş Yuvalar | 1 |
| Gerçek Zamanlı Saat | Olmadan saat |
| Sayım Giriş Sayısı | 1 sayaç girişleri -de 20000 Hz 32 bit; 3 sayaç girişleri -de 5000 Hz 16 bit |
| Analog Ayar Noktaları | 0...1023 arasında ayarlanabilir 1 nokta |
| Durum LED'i | 1 LED (yeşil) PWR; 1 LED (yeşil) RUN; Kanal başına 1 LED (yeşil) G/Ç durumu; 1 LED (kırmızı) modül hatası (ERR); 1 LED kullanıcı pilot ışığı (STAT) |
| Derinlik | 70 mm |
| Yükseklik | 95 mm |
| Genişlik | 90 mm |
| Ürün Ağırlığı | 0,23 kg |
Ortam12
| Mikro Kırılmalara Bağışıklık | 10 ms |
|---|---|
| Dielektrik Gücü | 1500 V 1 dakika için, G/Ç ve toprak terminalleri arasında; 500 V 1 dakika için, besleme ve toprak terminalleri arasında |
| Ürün Sertifikaları | CSA; UL |
| İşaretleme | CE |
| Nominal Çalışma Ortam Sıcaklığı | 0…55 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 30…95 % yoğuşmasız |
| IP Koruma Derecesi | IP20 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 0,075 mm -de 10…57 Hz üzerinde 35 mm simetrik DIN rayı; 1 gn -de 57…150 Hz üzerinde 35 mm simetrik DIN rayı; 1,6 mm -de 2…25 Hz üzerinde sabitleme kitli plaka veya panel; 4 gn -de 25…100 Hz üzerinde sabitleme kitli plaka veya panel |
| Darbe Dayanımı | 15 gn için 11 ms |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 10,5 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 12,5 cm |
| Paket Ağırlığı (Lbs) | 354,0 g |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
