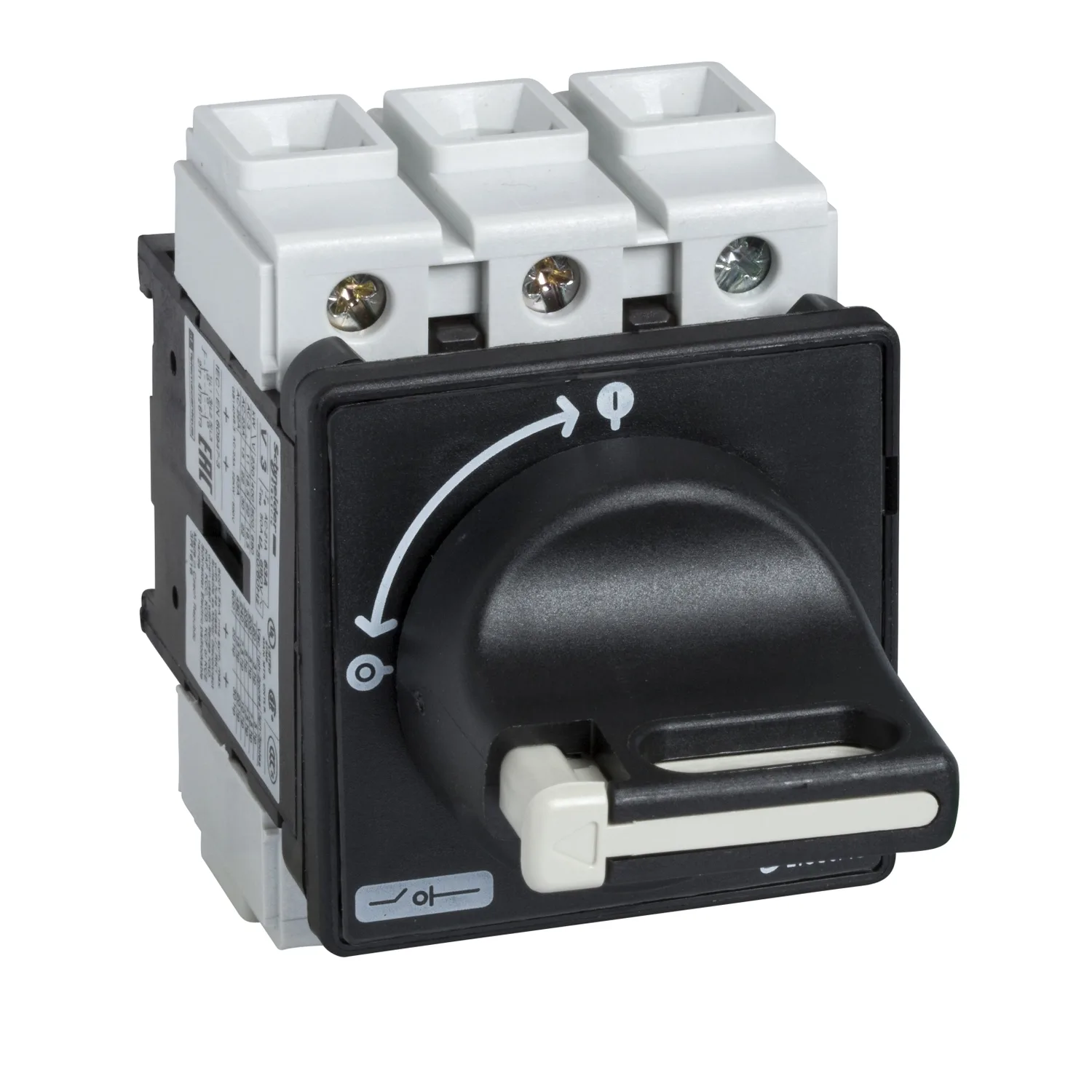

Name: VBF02 - TeSys VARIO Yük Ayırıcı 12A
Brand: Schneider
SKU: VBF02
Price: 39.50 EUR
Availability: BackOrder

Schneider VBF02, TeSys VARIO Yük Ayırıcı 12A. Kategori: TeSys mini-vario. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Range: TeSys
Product Name: TeSys VARIO
Device Short Name: VBF
Device Application: Koruyucu bakım

← Kataloğa Geri Dön

Ürün Açıklaması

Ana anahtarın bağlantı kesme kullanımına yöneliktir
Asma kilitlenebilir kol, 3 asma kilit için (ayrı olarak sipariş edilmelidir)
Kapıya sabitlenen 4 vidalı kol montaja IP65 sağlar
Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

Yüksek performanslı uygulamalar için güvenliği garanti eder
3 asma kilitlenebilir çalıştırma kolu seçeneği ile kullanım kolaylığı
Zorlu ortamlarda yüksek koruma derecesi sağlayın
Çoklu standart sertifikalı
Green Premium ile uyumlu

Teknik Özellikler

Ana5

Range	TeSys
Product Name	TeSys VARIO
Device Short Name	VBF
Device Application	Koruyucu bakım
Product Type	Bağlantı kesici

Tamamlayıcı34

Device Composition	Anahtar; Kol
Mounting Support	Kol: kapı; Anahtar: kapı
Mounting Method	4 vidayla için kol
Performance Level	Yüksek performans
Number Of Poles	3P
Contact Type And Composition	3 NA
[Ue] IEC Rated Operational Voltage	690 V AC 50/60 Hz
IEC Rated Operational Power İn W	3 kW -de 400...415 V (AC-3); 4 kW -de 500 V (AC-3); 1,5 kW -de 230...240 V (AC-3); 5,5 kW -de 500 V (AC-23A); 5,5 kW -de 690 V (AC-3); 7,5 kW -de 690 V (AC-23A); 3 kW -de 230...240 V (AC-23A); 4 kW -de 400...415 V (AC-23A)
[Ie] Rated Operational Current	8,1 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current	12 A
[Ithe] Conventional Enclosed Thermal Current	10 A
Making Capacity ( I Rms)	120 A -de 400 V AC-21A; 120 A -de 400 V AC-22A; 120 A -de 400 V AC-23A
Breaking Capacity	120 A -de 400 V (AC-21A); 120 A -de 400 V (AC-22A); 120 A -de 400 V (AC-23A)
Rated Conditional Short Circuit Current	10 kA -de 400 V - ilgili sigorta 12 A AM; 10 kA -de 400 V - ilgili sigorta 12 A GG
[Icm] Rated Short Circuit Making Capacity	1 kA -de 400 V Itepe'de
[Icw] Rated Short Time Withstand Current	300 A -de 400 V 1 s
[Uimp] Rated Impulse Withstand Voltage	8 kV
Suitability For Isolation	Evet
Network Type	DC; AC
Intermittent Duty Class	30
Control Type	Döner kol
Rotary Handle Mounting Style	Doğrudan
Handle Color	Siyah
Handle Front Plate Color	Siyah
Rotary Handle Padlocking	1 ila 3 asmalı kilit 4…8 mm
Marking	0 - 1
Mechanical Durability	100000 cycles
Electrical Durability	100000 cycles AC-21; 30000 cycles DC-1; 30000 cycles DC-2; 30000 cycles DC-3; 30000 cycles DC-4; 30000 cycles DC-5
IEC Terminal Connection	Güç devresi: vida kelepçesi terminalleri kablo 10 mm² - kablo sertligi: katı; Güç devresi: vida kelepçesi terminalleri kablo 6 mm² - kablo sertligi: esnek - Kablo uçlu
Tightening Torque	Güç devresi: 2,1 N.m - üzerinde vida kelepçesi terminalleri
Base Dimension	60 x 60 mm
Height	74 mm
Width	60 mm
Product Weight	0,25 kg

Ortam8

Standards	IEC 60947-3
Product Certifications	GL; UL; CSA; CCC; UKCA
Degree Of Protection	IP20 conforming to IEC 60529; IP65
Protective Treatment	TC
Mechanical Robustness	Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6; Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27
Ambient Air Temperature For Operation	-20…50 °C
Fire Resistance	960 °C 'e uygunIEC 60695-2-1
Compatibility Code	Ana yük ayırıcı

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	8,000 cm
Package 1 Width	8,400 cm
Package 1 Length	12,000 cm
Paket Ağırlığı (Lbs)	219,000 g
Unit Type Of Package 2	S03
Number Of Units İn Package 2	24
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	5,730 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
