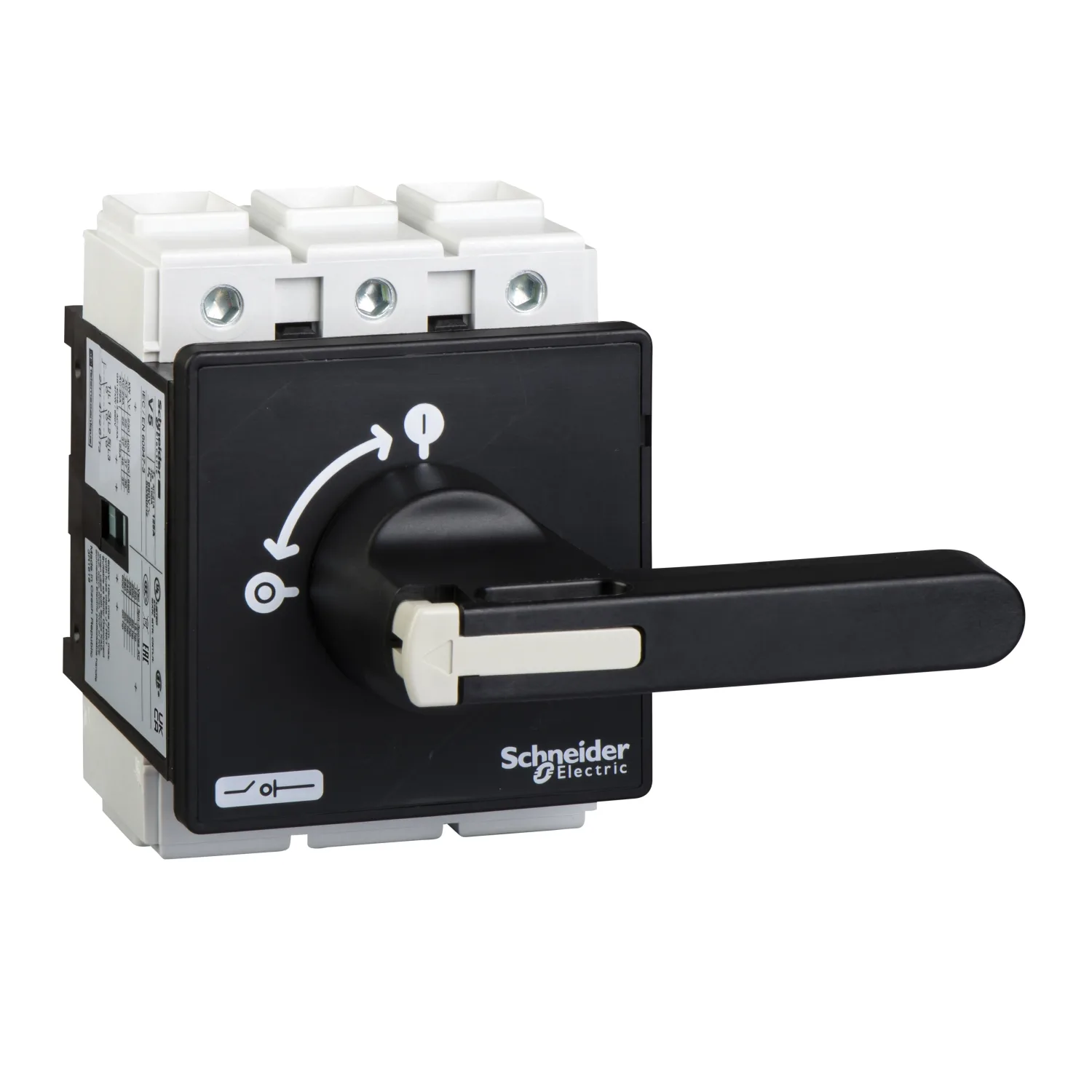

VBF6 - TeSys VARIO Yük Ayırıcı 175A
Schneider VBF6, TeSys VARIO Yük Ayırıcı 175A. Kategori: TeSys mini-vario. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:VBF6
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:255,15 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range
- TeSys
- Product Name
- TeSys VARIO
- Device Short Name
- VBF
- Device Application
- Koruyucu bakım
Ürün Açıklaması
- Ana anahtarın bağlantı kesme kullanımına yöneliktir
- Asma kilitlenebilir kol, 3 asma kilit için (ayrı olarak sipariş edilmelidir)
- Kapıya sabitlenen 4 vidalı kol montaja IP65 sağlar
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Yüksek akım derecesi altında yüksek performanslı uygulamalar için güvenliği garanti eder
- 3 asma kilitlenebilir çalıştırma kolu seçeneği ile kullanım kolaylığı
- Zorlu ortamlarda yüksek koruma derecesi sağlayın
- Çoklu standart sertifikalı
- Green Premium ile uyumlu
Teknik Özellikler
Ana5
| Range | TeSys |
|---|---|
| Product Name | TeSys VARIO |
| Device Short Name | VBF |
| Device Application | Koruyucu bakım |
| Product Type | Bağlantı kesici |
Tamamlayıcı34
| Device Composition | Kol; Anahtar |
|---|---|
| Mounting Support | Kol: kapı; Anahtar: kapı |
| Mounting Method | 4 vidayla için kol |
| Performance Level | Yüksek performans |
| Number Of Poles | 3P |
| Contact Type And Composition | 3 NA |
| [Ue] IEC Rated Operational Voltage | 690 V AC 50/60 Hz |
| IEC Rated Operational Power İn W | 30 kW -de 230...240 V (AC-3); 37 kW -de 400...415 V (AC-3); 37 kW -de 690 V (AC-3); 45 kW -de 500 V (AC-3); 45 kW -de 690 V (AC-23A); 55 kW -de 500 V (AC-23A); 30 kW -de 230...240 V (AC-23A); 45 kW -de 400...415 V (AC-23A) |
| [Ie] Rated Operational Current | 83 A AC-23 Ue: 400 V |
| [Ith] Conventional Free Air Thermal Current | 175 A |
| [Ithe] Conventional Enclosed Thermal Current | 140 A |
| Making Capacity ( I Rms) | 1750 A -de 400 V AC-21A; 1750 A -de 400 V AC-22A; 1750 A -de 400 V AC-23A |
| Breaking Capacity | 1400 A -de 400 V (AC-21A); 1400 A -de 400 V (AC-22A); 1400 A -de 400 V (AC-23A) |
| Rated Conditional Short Circuit Current | 10 kA -de 400 V - ilgili sigorta 200 A AM; 10 kA -de 400 V - ilgili sigorta 200 A GG |
| [Icm] Rated Short Circuit Making Capacity | 2,8 kA -de 400 V Itepe'de |
| [Icw] Rated Short Time Withstand Current | 2100 A -de 400 V 1 s |
| [Uimp] Rated Impulse Withstand Voltage | 8 kV |
| Suitability For Isolation | Evet |
| Network Type | AC; DC |
| Intermittent Duty Class | 30 |
| Control Type | Döner kol |
| Rotary Handle Mounting Style | Doğrudan |
| Handle Color | Siyah |
| Handle Front Plate Color | Sarı |
| Rotary Handle Padlocking | 1 ila 3 asmalı kilit 4…8 mm |
| Marking | 0 - 1 |
| Mechanical Durability | 30000 cycles |
| Electrical Durability | 30000 cycles AC-21; 30000 cycles DC-1...5 |
| IEC Terminal Connection | Güç devresi: vida kelepçesi terminalleri kablo 95 mm² - kablo sertligi: katı; Güç devresi: vida kelepçesi terminalleri kablo 70 mm² - kablo sertligi: esnek - Kablo uçlu |
| Tightening Torque | Güç devresi: 22,6 N.m - üzerinde vida kelepçesi terminalleri |
| Base Dimension | 90 x 90 mm |
| Height | 125 mm |
| Width | 90 mm |
| Product Weight | 1,2 kg |
Ortam8
| Standards | IEC 60947-3 |
|---|---|
| Product Certifications | GL; CSA; CCC; UL; UKCA |
| Degree Of Protection | IP20 conforming to IEC 60529; IP65 |
| Protective Treatment | TC |
| Mechanical Robustness | Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6; Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27 |
| Ambient Air Temperature For Operation | -20…50 °C |
| Fire Resistance | 960 °C 'e uygunIEC 60695-2-1 |
| Compatibility Code | Ana yük ayırıcı |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 10,000 cm |
| Package 1 Width | 17,000 cm |
| Package 1 Length | 17,500 cm |
| Paket Ağırlığı (Lbs) | 1,062 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,760 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 48 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 62,080 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
