Schneider

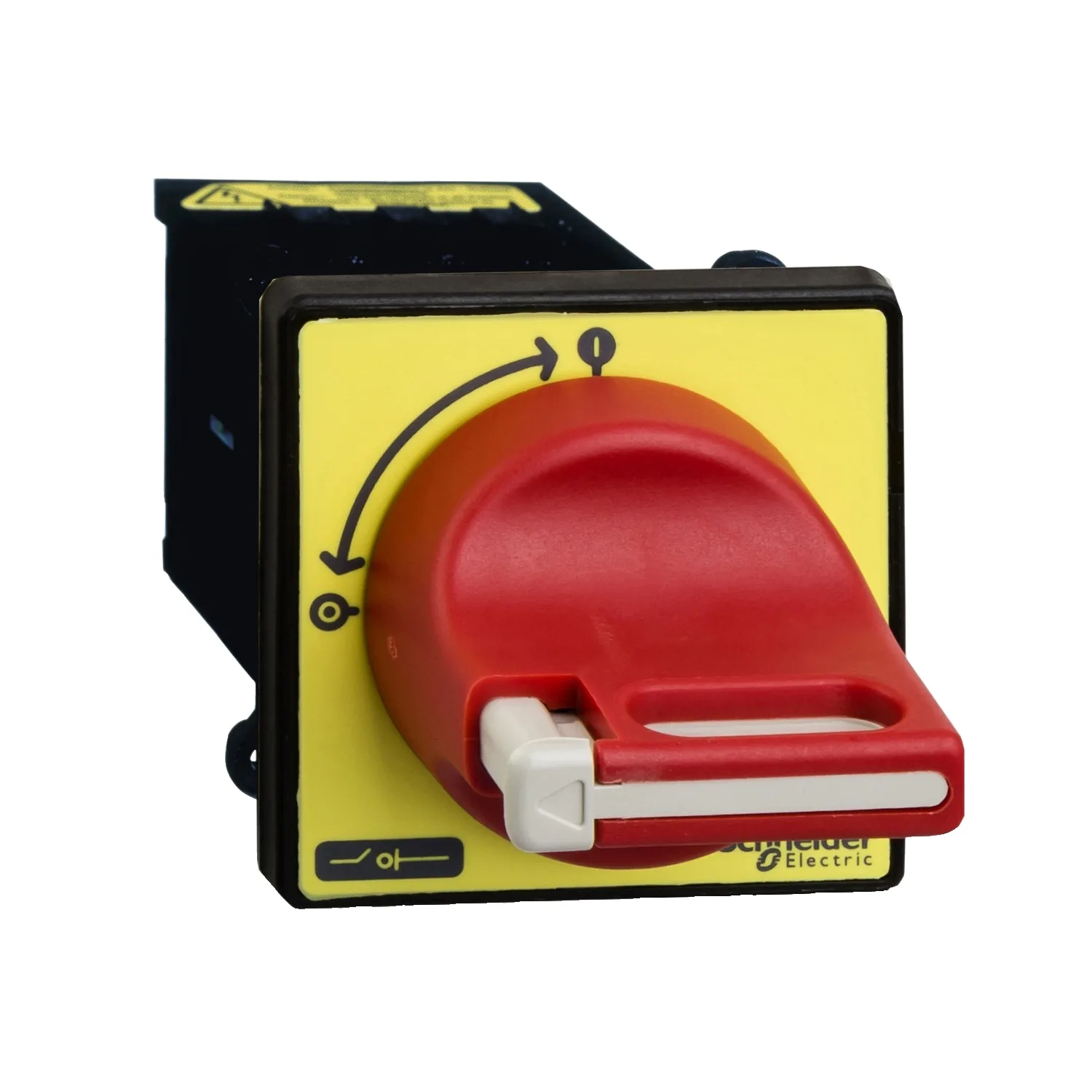

VCDN20 - TeSys MiniVARIO Acil Dur Yük Ayırıcı 20A
Schneider VCDN20, TeSys MiniVARIO Acil Dur Yük Ayırıcı 20A. Kategori: TeSys mini-vario. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:VCDN20
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:37,80 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys Mini-VARIO
- Ürün Grubu
- VCDN
- Ürün Ya Da Bileşen Tipi
- Acil durdurma yük ayırıcısı
Ürün Açıklaması
- Ana ve acil durdurma anahtarı bağlantı kesme kullanımına yöneliktir
- Asma kilitlenebilir kol, 3 asma kilit için (ayrı olarak sipariş edilmelidir)
- Kapıya monte edilecek merkezi sabitlemeli kol, montaja IP65 sağlar
- Multi standart sertifikalı (IEC, UL, CSA), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Ana ve acil durdurma anahtarı bağlantısının kesilmesi için çoklu kullanım
- 3 asma kilitlenebilir çalıştırma kolu seçeneği ile kullanım kolaylığı
- Zorlu ortamlarda yüksek koruma derecesi sağlayın
- Çoklu standart sertifikalı
- Green Premium ile uyumlu
Teknik Özellikler
Ana13
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys Mini-VARIO |
| Ürün Grubu | VCDN |
| Ürün Ya Da Bileşen Tipi | Acil durdurma yük ayırıcısı |
| Performans Düzeyi | Standart |
| Kutup Tanımı | 3P |
| Kontak Tipi Ve Düzenleme | 3 NA |
| Şebeke Tipi | DC; AC |
| Kontrol Tipi | Döner kol |
| Döner Kol Montaj Stili | Doğrudan |
| Kol Rengi | Kırmızı |
| Kol Ön Plaka Rengi | Sarı |
| Döner Kurma Kolu Kilitleme | 1 ila 3 asmalı kilit 4…8 mm |
Tamamlayıcı23
| İşaretleme | 0 - 1 |
|---|---|
| Montaj Desteği | Kol: kapı; Anahtar: kapı |
| Sabitleme Modu | Delikile 22,5 mm için kol |
| [Ith] Klasik Açık Hava Termik Akımı | 20 A |
| [Ithe] Klasik Muhafazalı Termik Akım | 16 A |
| [Ie] Nominal Çalışma Akımı | 11 A (AC-23) -de 400 V |
| W Cinsinden Nominal Çalışma Gücü | 4 kW -de 230...240 V (AC-23A); 5,5 kW -de 400...415 V (AC-23A); 7,5 kW -de 500 V (AC-23A); 11 kW -de 690 V (AC-23A); 3 kW -de 230...240 V (AC-3); 4 kW -de 400...415 V (AC-3); 5,5 kW -de 500 V (AC-3); 5,5 kW -de 690 V (AC-3) |
| Kesintili Görev Sınıfı | 30 |
| Making Capacity ( I Rms) | 200 A -de 400 V AC-21A; 200 A -de 400 V AC-22A; 200 A -de 400 V AC-23A |
| [Icm] Nominal Kısa Devre Kapama Kapasitesi | 0,5 kA -de 400 V Itepe'de |
| [Icw] Rated Short-time Withstand Rms Current | 140 A -de 400 V 1 s |
| Nominal Koşullu Kısa Devre Akımı | 6 kA -de 400 V - ilgili sigorta 20 A AM; 6 kA -de 400 V - ilgili sigorta 20 A GG |
| Kesme Kapasitesi | 200 kA -de 400 V (AC-21A); 200 kA -de 400 V (AC-22A); 200 kA -de 400 V (AC-23A) |
| Cihaz Düzenleme | Kol; Anahtar |
| Mekanik Dayanıklılık | 50000 cycles |
| Elektrik Dayanıklılığı | 30000 cycles DC-1...5; 50000 cycles AC-21 |
| Yalıtıma Uygunluk | Evet |
| Bağlantılar - Terminaller | Güç devresi: vida kelepçesi terminalleri kablo 4 mm² - kablo sertligi: esnek - Kablo uçlu; Güç devresi: vida kelepçesi terminalleri kablo 4 mm² - kablo sertligi: katı |
| Sıkma Torku | Güç devresi: 0,7 N.m - üzerinde vida kelepçesi terminalleri |
| Handle Front Plate Dimension | 60 x 60 mm |
| Yükseklik | 60 mm |
| Genişlik | 60 mm |
| Ürün Ağırlığı | 0,177 kg |
Ortam5
| Standartlar | IEC 60947-3 |
|---|---|
| Ürün Sertifikaları | GL; CSA; UL; CCC; UKCA |
| Koruyucu Bakım | TC |
| IP Koruma Derecesi | IP65 |
| Mekanik Dayanıklılık | Şoklar 11 ms (15 gn) 'e uygunIEC 60068-2-27; Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,9 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 12,0 cm |
| Paket Ağırlığı (Lbs) | 183,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 24 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 4,865 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
