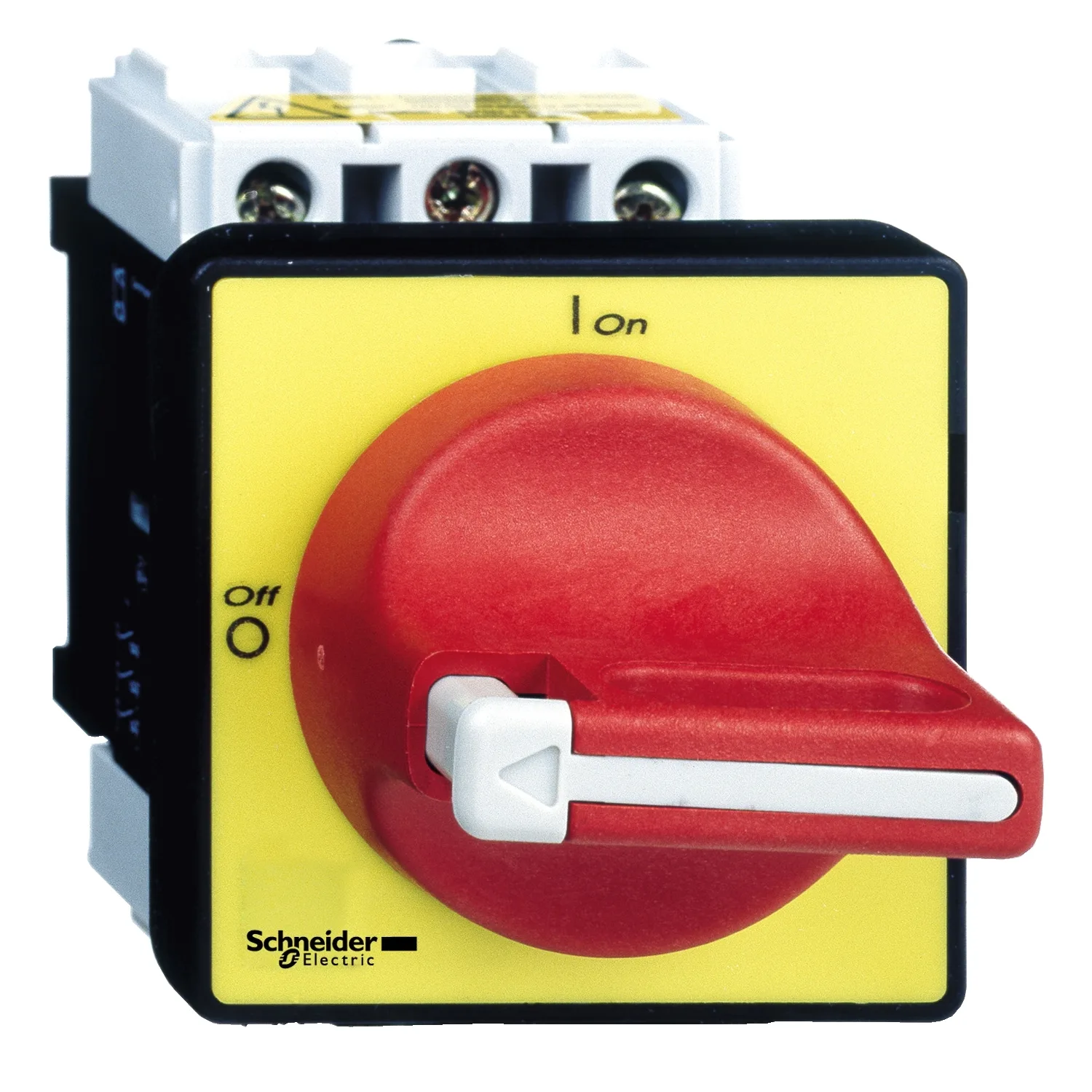

Name: VCF2 - TeSys VARIO Acil Dur Yük Ayırıcı 40A
Brand: Schneider
SKU: VCF2
Price: 71.50 EUR
Availability: BackOrder

Schneider VCF2, TeSys VARIO Acil Dur Yük Ayırıcı 40A. Kategori: TeSys mini-vario. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Range: TeSys
Product Name: TeSys VARIO
Device Short Name: VCF
Product Type: Acil durdurma yük ayırıcısı

← Kataloğa Geri Dön

Ürün Açıklaması

Ana ve acil durdurma anahtarı bağlantı kesme kullanımına yöneliktir
Asma kilitlenebilir kol, 3 asma kilit için (ayrı olarak sipariş edilmelidir)
Kapıya sabitlenen 4 vidalı kol montaja IP65 sağlar
Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

Ana ve acil durdurma anahtar bağlantı kesici için çoklu kullanım
3 asma kilitlenebilir çalıştırma kolu seçeneği ile kullanım kolaylığı
Zorlu ortamlarda yüksek koruma derecesi sağlayın
Çoklu standart sertifikalı
Green Premium ile uyumlu

Teknik Özellikler

Ana4

Range	TeSys
Product Name	TeSys VARIO
Device Short Name	VCF
Product Type	Acil durdurma yük ayırıcısı

Tamamlayıcı34

Device Composition	Anahtar; Kol
Mounting Support	Kol: kapı; Anahtar: kapı
Mounting Method	4 vidayla için kol
Performance Level	Yüksek performans
Number Of Poles	3P
Contact Type And Composition	3 NA
[Ue] IEC Rated Operational Voltage	690 V AC 50/60 Hz
IEC Rated Operational Power İn W	11 kW -de 690 V (AC-3); 15 kW -de 690 V (AC-23A); 11 kW -de 400...415 V (AC-3); 15 kW -de 500 V (AC-3); 18,5 kW -de 500 V (AC-23A); 5,5 kW -de 230...240 V (AC-3); 7,5 kW -de 230...240 V (AC-23A); 15 kW -de 400...415 V (AC-23A)
[Ie] Rated Operational Current	29 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current	40 A
[Ithe] Conventional Enclosed Thermal Current	32 A
Making Capacity ( I Rms)	400 A -de 400 V AC-21A; 400 A -de 400 V AC-22A; 400 A -de 400 V AC-23A
Breaking Capacity	320 A -de 400 V (AC-21A); 320 A -de 400 V (AC-22A); 320 A -de 400 V (AC-23A)
Rated Conditional Short Circuit Current	10 kA -de 400 V - ilgili sigorta 50 A AM; 10 kA -de 400 V - ilgili sigorta 50 A GG
[Icm] Rated Short Circuit Making Capacity	1 kA -de 400 V Itepe'de
[Icw] Rated Short Time Withstand Current	480 A -de 400 V 1 s
[Uimp] Rated Impulse Withstand Voltage	8 kV
Suitability For Isolation	Evet
Network Type	AC; DC
Intermittent Duty Class	30
Control Type	Döner kol
Rotary Handle Mounting Style	Doğrudan
Handle Color	Kırmızı
Handle Front Plate Color	Sarı
Rotary Handle Padlocking	1 ila 3 asmalı kilit 4…8 mm
Marking	0 - 1
Mechanical Durability	100000 cycles
Electrical Durability	100000 cycles AC-21; 30000 cycles DC-1...5
IEC Terminal Connection	Güç devresi: vida kelepçesi terminalleri kablo 10 mm² - kablo sertligi: katı; Güç devresi: vida kelepçesi terminalleri kablo 6 mm² - kablo sertligi: esnek - Kablo uçlu
Tightening Torque	Güç devresi: 2,1 N.m - üzerinde vida kelepçesi terminalleri
Base Dimension	60 x 60 mm
Height	74 mm
Width	60 mm
Product Weight	0,25 kg

Ortam8

Standards	IEC 60947-3
Product Certifications	UL; CCC; GL; CSA; UKCA
Degree Of Protection	IP20 conforming to IEC 60529; IP65
Protective Treatment	TC
Mechanical Robustness	Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6; Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27
Ambient Air Temperature For Operation	-20…50 °C
Fire Resistance	960 °C 'e uygunIEC 60695-2-1
Compatibility Code	Ana yük ayırıcı

Paketleme üniteleri18

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	6,300 cm
Package 1 Width	8,300 cm
Package 1 Length	12,500 cm
Paket Ağırlığı (Lbs)	223,000 g
Unit Type Of Package 2	S03
Number Of Units İn Package 2	24
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	5,737 kg
Unit Type Of Package 3	P06
Number Of Units İn Package 3	192
Package 3 Height	75,000 cm
Package 3 Width	60,000 cm
Package 3 Length	80,000 cm
Package 3 Weight	55,308 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
