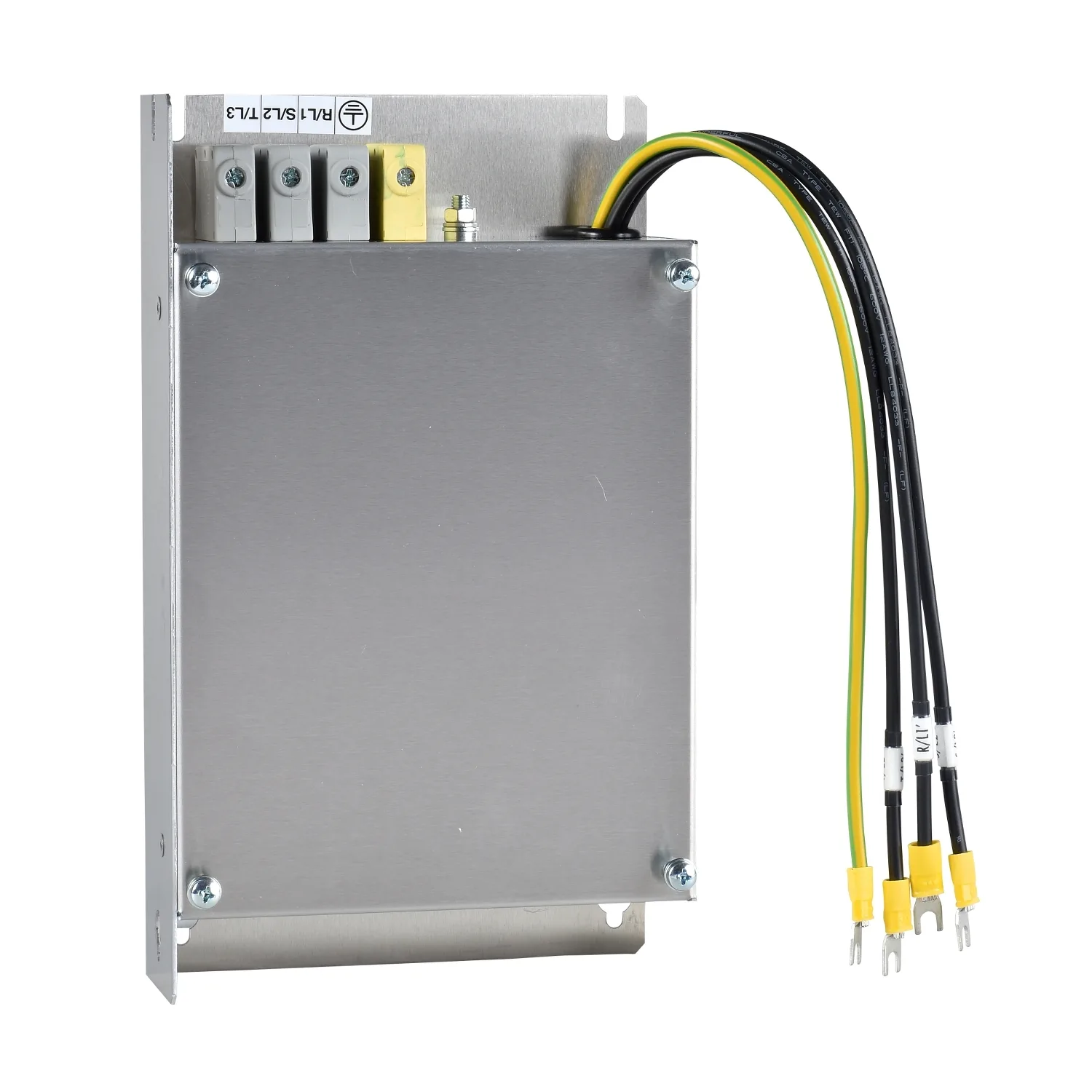

Schneider
VW3A31404
Satışta değil
Schneider VW3A31404. Kategori: Altivar 212. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:VW3A31404
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- EMC giriş filtresi
- Ürüne Özel Uygulama
- Radyo parazit giriş filtresi
- Nominal Akım (Ir)
- 15 A
Ürün Açıklaması
- Hat beslemesinde iletilen emisyonları EN 55011 grup 1, sınıf A veya B, ve IEC/EN 61800-3 kategori C1, C2 veya C3 standartlarının limitlerinin altına düşürmek için kullanılır
- Koruma indeksi IP20'dir
- Ağırlığı 1kg
- Bu ek EMC filtresi sadece TN (nötr bağlantı) ve TT (topraklı nötr) tipi sistemlerde kullanılabilir
- Sürücünün yanına veya altına monte edilebilir
- Sürücünün güç kaynağı daha sonra doğrudan filtre çıkış kablosuyla bağlanır. • Besleme şebekesinde iletilen emisyonları standart IEC 61800-3 kategori C1 veya C2 sınırlarının altına düşürün
- IEC 61800-3 kategori C3'ün maksimum motor kablosu uzunluğunu büyütün
- IP20 ve IP41 koruma derecesi
- -10°C ila 50°C arasında geniş çalışma sıcaklığı aralığı
Teknik Özellikler
Ana8
| Ürün Serisi | Altivar |
|---|---|
| Ürün Ya Da Bileşen Tipi | EMC giriş filtresi |
| Seri Uyumluluğu | Altivar 31C; Lexium 23 Plus; Altivar 312; Altivar 312 Solar; Altivar Machine ATV320; Lexium 05; Altivar 212 |
| Ürün Uyumluluğu | Servo sürücü LXM23 motor: 0,75 kW; Servo sürücü LXM23 motor: 1 kW; Servo sürücü LXM23 motor: 1,5 kW; Servo sürücü LXM23 motor: 2 kW; Servo sürücü LXM23 motor: 3 kW; ATV212H075M3X; ATV212H075N4; ATV212HU15M3X; ATV212HU15N4; ATV212HU22M3X; ATV212HU22N4; ATV31C037N4; ATV31C055N4; ATV31C075N4; ATV31CU11N4; ATV31CU15N4; LXM05AD14N4; LXM05AD17M3X; LXM05BD14N4; LXM05BD17M3X; LXM05CD14N4; ATV312HU11M3; AT |
| Ürüne Özel Uygulama | Radyo parazit giriş filtresi |
| Nominal Akım (Ir) | 15 A |
| Termal Kayıplar | 0,13 W için ATV21H075N4; 0,45 W için ATV21HU15N4; 0,47 W için ATV21H075M3X; 0,9 W için ATV21HU22N4; 1,6 W için ATV21HU15M3X; 3,3 W için ATV21HU22M3X; 9,9 W için ATV31HU11M3X |
| Fazların Ağ Sayısı | Trifaze |
Tamamlayıcı6
| Elektrikli Bağlantı | Terminal 10 mm² AWG 6 |
|---|---|
| Sıkma Torku | 1,8 N.m |
| Maximum Earth Leakage Current | 15 mA -de 200...480 V 50 Hz; 13,8 mA -de 480 V 60 Hz; 6,7 mA -de 230 V 60 Hz |
| Power Supply Voltage | 200…240 V; 380…500 V |
| Tolerans | 10 % |
| Ürün Ağırlığı | 1 kg |
Ortam8
| IP Koruma Derecesi | IP20; IP41 (üst parça) |
|---|---|
| Bağıl Nem | 0…93 % 'e uygunIEC 68-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m akım değer kaybı olmadan; <= 1000 m olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Standartlar | IEC 61800-3 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,200 cm |
| Package 1 Width | 18,700 cm |
| Package 1 Length | 24,200 cm |
| Paket Ağırlığı (Lbs) | 930,000 g |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 100 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 103,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
