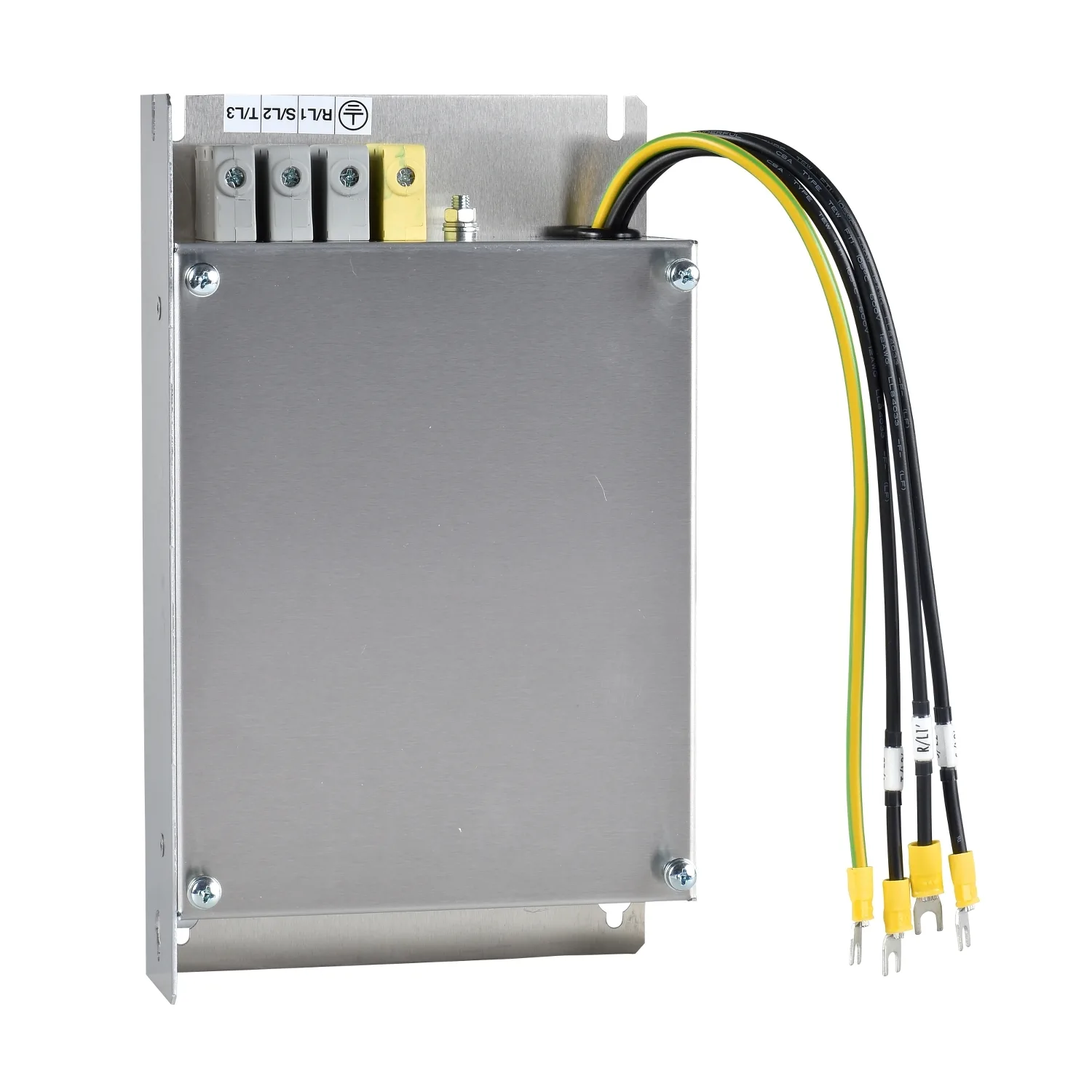

Schneider
VW3A31406
Satışta değil
Schneider VW3A31406. Kategori: Altivar 212. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:VW3A31406
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- EMC giriş filtresi
- Ürüne Özel Uygulama
- Radyo parazit giriş filtresi
- Nominal Akım (Ir)
- 25 A
Ürün Açıklaması
- Hat beslemesinde iletilen emisyonları EN 55011 grup 1, sınıf A veya B, ve IEC/EN 61800-3 kategori C1, C2 veya C3 standartlarının limitlerinin altına düşürmek için kullanılır
- Koruma indeksi IP20'dir
- Ağırlığı 1.650kg
- Bu ek EMC filtresi sadece TN (nötr bağlantı) ve TT (topraklı nötr) tipi sistemlerde kullanılabilir
- Sürücünün yanına veya altına monte edilebilir
- Sürücünün güç kaynağı daha sonra doğrudan filtre çıkış kablosuyla bağlanır. • Sürücülerin daha sıkı gereksinimleri karşılamasını sağlayın
- Besleme şebekesindeki iletilen emisyonları azaltın
- IEC 61800-3 kategorisi C1 veya C5 standardına uygundur
- Sürücüyü filtreye monte ederek yerden tasarruf edin.
Teknik Özellikler
Ana8
| Ürün Serisi | Altivar |
|---|---|
| Ürün Ya Da Bileşen Tipi | EMC giriş filtresi |
| Seri Uyumluluğu | Altivar Machine ATV320; Lexium 23 Plus; Altivar 212; Altivar 31C; Lexium 05; Altivar 312; Altivar 312 Solar |
| Ürün Uyumluluğu | Servo sürücü LXM23 motor: 4,5 kW; Servo sürücü LXM23 motor: 5,5 kW; ATV212HU30M3X; ATV212HU30N4; ATV212HU40M3X; ATV212HU40N4; ATV212HU55N4; ATV31CU22N4; ATV31CU30N4; ATV31CU40N4; LXM05AD22N4; LXM05AD34N4; LXM05AD42M3X; LXM05BD22N4; LXM05BD34N4; LXM05BD42M3X; LXM05CD22N4; LXM05CD34N4; ATV312HU22N4; ATV312HU30N4; ATV312HU40N4; ATV312HU30M3; ATV312HU40M3; Hız kontrol cihazı ATV320...C motor: 2,2 kW, |
| Ürüne Özel Uygulama | Radyo parazit giriş filtresi |
| Nominal Akım (Ir) | 25 A |
| Termal Kayıplar | 1 W için ATV21HU30N4; 3 W için ATV21HU55N4; 1,6 W için ATV21HU40N4; 15,8 W için ATV31CU22N4; 3,6 W için ATV21HU30M3X; 6,2 W için ATV21HU40M3X |
| Fazların Ağ Sayısı | Trifaze |
Tamamlayıcı6
| Elektrikli Bağlantı | Terminal 10 mm² AWG 6 |
|---|---|
| Sıkma Torku | 1,8 N.m |
| Maximum Earth Leakage Current | 35 mA 50 Hz; 37 mA -de 480 V 60 Hz; 17,8 mA -de 480 V 60 Hz |
| Power Supply Voltage | 380…500 V; 200…240 V |
| Tolerans | 10 % |
| Ürün Ağırlığı | 1,65 kg; 1,35 kg |
Ortam8
| IP Koruma Derecesi | IP20; IP41 (üst parça) |
|---|---|
| Bağıl Nem | 0…93 % 'e uygunIEC 68-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m akım değer kaybı olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Standartlar | IEC 61800-3 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,800 cm |
| Package 1 Width | 23,500 cm |
| Package 1 Length | 28,200 cm |
| Paket Ağırlığı (Lbs) | 1,496 kg |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 11 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 17,232 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 44 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 78,928 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
