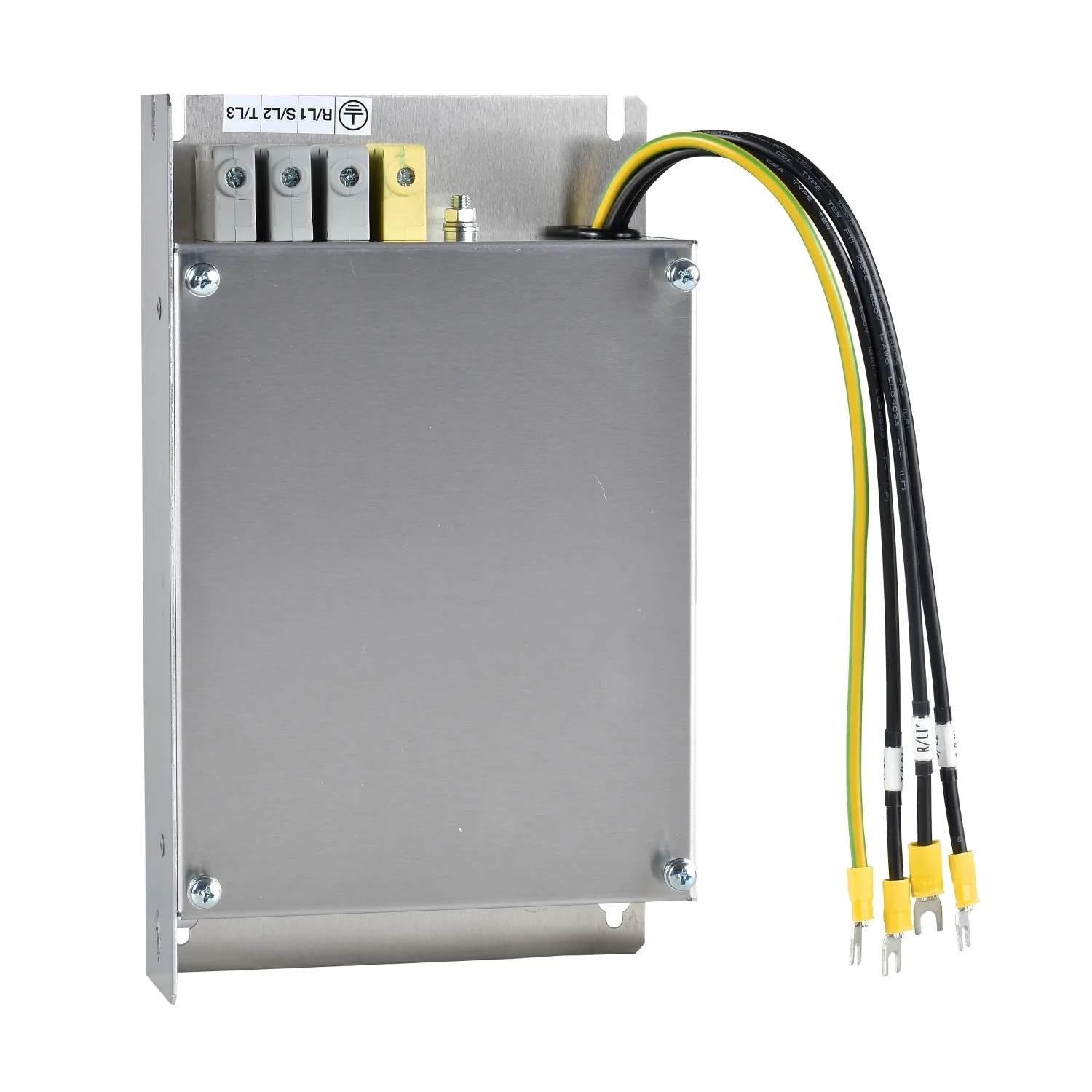

VW3A31409
Schneider VW3A31409. Kategori: Altivar 212. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:VW3A31409
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- EMC giriş filtresi
- Seri Uyumluluğu
- Altivar 212; Altivar 312; Altivar 31C
- Ürüne Özel Uygulama
- Radyo parazit giriş filtresi
Ürün Açıklaması
Bu EMC filtresi, Altivar serisi değişken hızlı sürücüler ve Lexium serisi servo sürücüler için bir seçenektir. Ek EMC giriş filtreleri sürücülerin daha sıkı gereksinimleri karşılamasını sağlar. Anma akımı 49A'dir. Hat beslemesinde iletilen emisyonları IEC/EN 61800-3 standardına göre C1 veya C2 kategorisi limitlerinin altına düşürmek ve C3 kategorisi için maksimum motor kablosu uzunluğunu artırmak amacıyla kullanılır. Koruma indeksi IP20'dir. Ağırlığı 4.75kg. Bu ilave EMC filtresi sadece TN (nötr bağlantı) ve TT (topraklanmış nötr) tipi sistemlerde kullanılabilir. Sürücünün yanına veya altına monte edilebilir. Sürücünün güç kaynağı daha sonra doğrudan filtre çıkış kablosuyla bağlanır. • Sürücülerin daha sıkı gereksinimleri karşılamasını sağlayın
Başlıca Özellikler
- Besleme şebekesindeki iletilen emisyonları azaltın
- IEC 61800-3 standardına uygundur kategori C1 veya C8
- Sürücüyü filtreye monte ederek yerden tasarruf edin.
Teknik Özellikler
Ana8
| Ürün Serisi | Altivar |
|---|---|
| Ürün Ya Da Bileşen Tipi | EMC giriş filtresi |
| Seri Uyumluluğu | Altivar 212; Altivar 312; Altivar 31C |
| Ürün Uyumluluğu | ATV212HD15N4; ATV212HD18N4; ATV31CD11N4; ATV31CD15N4; ATV312HD11N4; ATV312HD15N4 |
| Ürüne Özel Uygulama | Radyo parazit giriş filtresi |
| Nominal Akım (Ir) | 49 A |
| Termal Kayıplar | 13,8 W için ATV21HD18N4; 27,4 W için ATV31CD11N4; 9,2 W için ATV21HD15N4 |
| Fazların Ağ Sayısı | Trifaze |
Tamamlayıcı6
| Elektrikli Bağlantı | Terminal 25 mm² 2 AWG |
|---|---|
| Sıkma Torku | 4,5 N.m |
| Maximum Earth Leakage Current | 42,8 mA -de 480 V 60 Hz; 42,8 mA 50 Hz |
| Power Supply Voltage | 380…500 V |
| Tolerans | 10 % |
| Ürün Ağırlığı | 4,75 kg |
Ortam8
| IP Koruma Derecesi | IP20; IP41 (üst parça) |
|---|---|
| Bağıl Nem | 0…93 % 'e uygunIEC 68-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m akım değer kaybı olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Standartlar | IEC 61800-3 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,800 cm |
| Package 1 Width | 48,000 cm |
| Package 1 Length | 38,000 cm |
| Paket Ağırlığı (Lbs) | 4,244 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 63,928 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
