Schneider

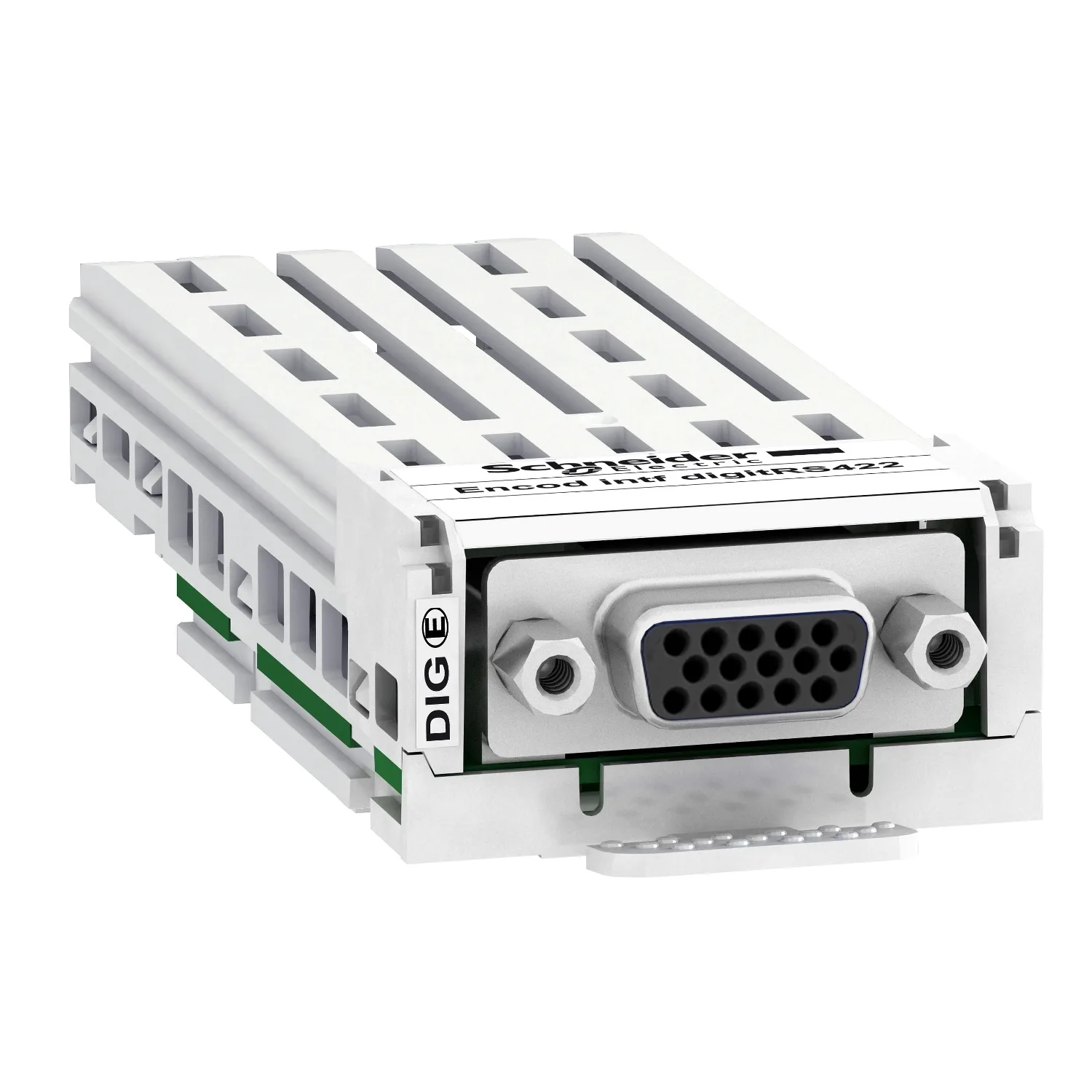

VW3A3420 - RS422 Digital encoder interface
Schneider VW3A3420, RS422 Digital encoder interface. Kategori: Altivar Process ATV900. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:VW3A3420
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:265,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- Dijital enkoder arayüz modülü
- Haberleşme Port Protokolü
- RS422
- Koruma Türü
- Kısa devre koruması; Aşırı yük koruması
Ürün Açıklaması
- Motor yük durumuna, sıfır hız torka, doğru hız düzenlemesine, tork doğruluğuna, tork darbesinde daha kısa yanıt sürelerine, geçiş durumda iyileştirilmiş dinamik performansa bakılmaksızın sürücü performansını artırır
- Kısa devrelere ve aşırı yüklenmelere karşı korumalıdır
- Ağırlığı 150g
- Asenkron motorlar için sensörlü Flux Vector Control işlemi (FVC modu) veya senkron motorlar için hız geri beslemeli Vektör kontrol işlemi (FSY modu) için kullanılır
- Sürücünün özel bir slota takılır.
Başlıca Özellikler
- 121Ohm giriş empedansı
- 1 dişi yüksek yoğunluklu DE-15 D-sub konnektör
- Değişken hızlı sürücüler için
- Kısa devre ve aşırı yük koruması
Teknik Özellikler
Ana6
| Ürün Serisi | Altivar |
|---|---|
| Ürün Ya Da Bileşen Tipi | Dijital enkoder arayüz modülü |
| Seri Uyumluluğu | Altivar Process ATV900; Altivar Process Modular; Altivar Machine ATV340 |
| Haberleşme Port Protokolü | RS422 |
| Enkoder Tipi | EnDat 2.2; A/B/I artımlı XCC1 tip R; A/B/I artımlı XCC1 tip X; SSI mutlak enkoder XCC2 tip SG; SSI mutlak enkoder XCC3 tip SB |
| [Us] Nominal Besleme Gerilimi | 5 V DC (gerilim limitleri: 4,75…5,25 V); 12 V DC (gerilim limitleri: 11,4…12,6 V); 24 V DC (gerilim limitleri: 22,8…25,2 V) |
Tamamlayıcı9
| Maksimum Besleme Akımı | 0,25 A -de 5 V DC; 0,1 A -de 12 V DC; 0,1 A -de 24 V DC |
|---|---|
| Koruma Türü | Kısa devre koruması; Aşırı yük koruması |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | 100 m (A/B/I); 50 m (SSI); 100 m (SSI)300 kHz'de; 50 m (EnDat 2.2); 100 m (EnDat 2.2)yayılma geciktirme telafili |
| Maksimum Çalışma Frekansı | 1000 kHz |
| Giriş Sinyali | Data+, Data- (EnDat 2.2); Data+, Data- (SSI); Temp+, Temp-; A+,A-/B+,B-/I+,I- (A/B/I); TTL |
| Giriş Empedansı | 121 Ohm |
| Çıkış Sinyali | Clock+, Clock- (SSI); Data+, Data-, Clock+, Clock- (EnDat 2.2) |
| Konnektörün Tipi | 1 dişi yüksek yoğunluk SUB-D 15 |
| Ürün Ağırlığı | 0,15 kg |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,0 cm |
| Package 1 Width | 13,0 cm |
| Package 1 Length | 19,0 cm |
| Paket Ağırlığı (Lbs) | 155,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,206 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
