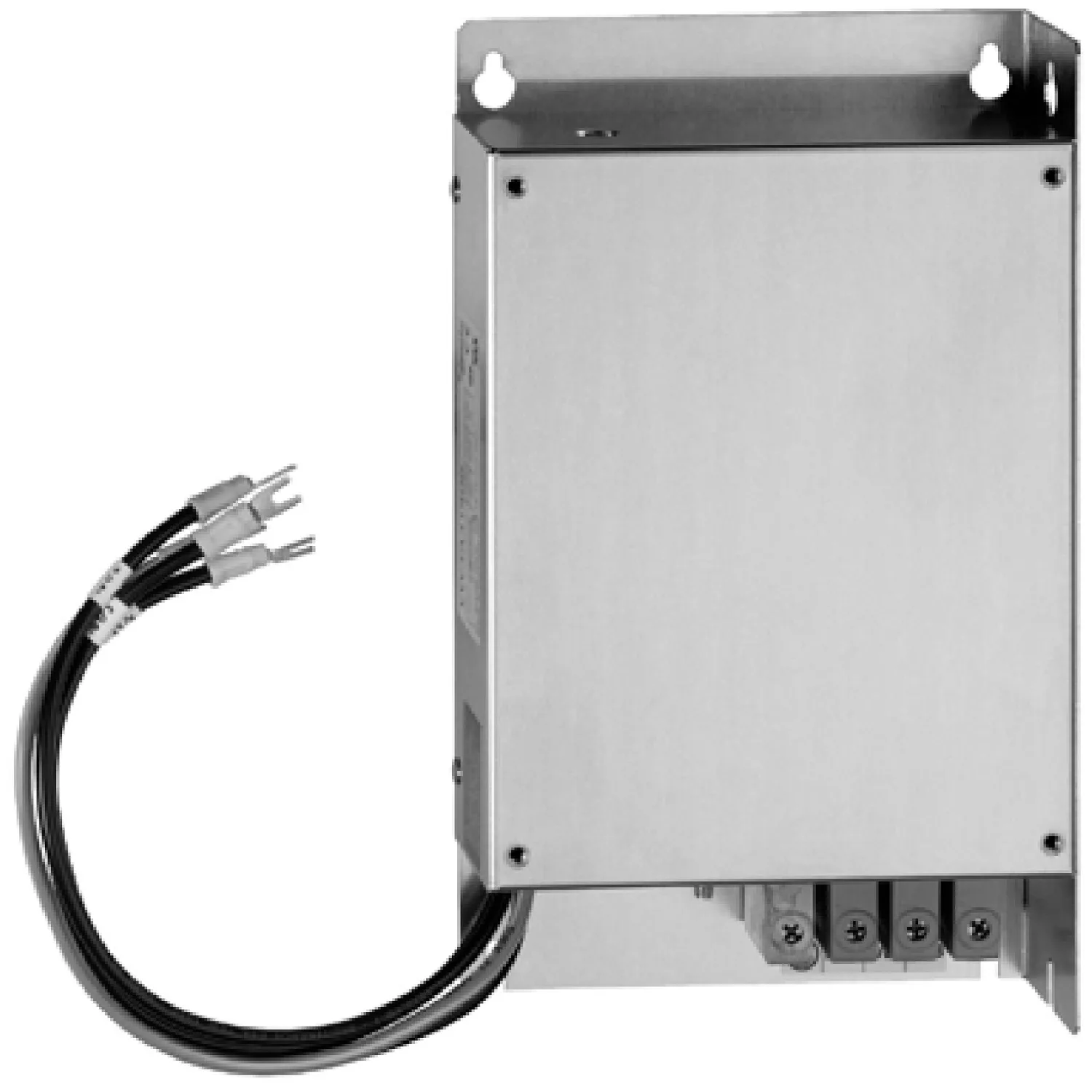

Schneider
VW3A4408
Satışta değil
Schneider VW3A4408. Kategori: Altivar 212. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:VW3A4408
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- EMC giriş filtresi
- Seri Uyumluluğu
- Altivar 61; Altivar 71; Altivar 212
- Ürüne Özel Uygulama
- Radyo parazit giriş filtresi
Ürün Açıklaması
- Hat beslemesinde iletilen emisyonları EN 55011 grup 1, sınıf A veya B ve IEC/EN 61800-3 kategori C1, C2 standartlarının limitlerinin altına indirmek için kullanılır
- Koruma indeksi IP20'dir
- Ağırlığı 40kg
- Bu ek EMC filtresi sadece TN (nötr bağlantı) ve TT (topraklı nötr) tipi sistemlerde kullanılabilir.
Teknik Özellikler
Ana8
| Ürün Serisi | Altivar |
|---|---|
| Ürün Ya Da Bileşen Tipi | EMC giriş filtresi |
| Seri Uyumluluğu | Altivar 61; Altivar 71; Altivar 212 |
| Ürün Uyumluluğu | ATV212HD30M3X; ATV212HD55N4; ATV212HD75N4; ATV61HD30M3X; ATV61HD37M3X; ATV61HD45M3X; ATV61HD45N4; ATV61HD55N4; ATV61HD75N4; ATV71HD30M3X; ATV71HD37M3X; ATV71HD45M3X; ATV71HD45N4; ATV71HD55N4; ATV71HD75N4; ATV71WD45N4; ATV71WD55N4; ATV71WD75N4 |
| Ürüne Özel Uygulama | Radyo parazit giriş filtresi |
| Nominal Akım (Ir) | 180 A |
| Termal Kayıplar | 18 W için ATV21HD55N4; 34 W için ATV21HD75N4; 23,1 W için ATV21HD30M3X; 58 W için ATV61/ATV71 değişken hızlı sürücüler |
| Fazların Ağ Sayısı | Trifaze |
Tamamlayıcı6
| Elektrikli Bağlantı | Terminal 150 mm² 300 kcmil |
|---|---|
| Sıkma Torku | 25 N.m |
| Maximum Earth Leakage Current | 140 mA -de 400 V 50 Hz; 193 mA -de 480 V 60 Hz; 80 mA -de 400 V 50 Hz; 86,3 mA -de 480 V 60 Hz |
| Power Supply Voltage | 380…500 V; 200…240 V |
| Tolerans | 10 % |
| Ürün Ağırlığı | 40 kg |
Ortam8
| IP Koruma Derecesi | IP20; IP41 (üst parça) |
|---|---|
| Bağıl Nem | 0…93 % 'e uygunIEC 68-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C |
| Depolama Ortam Koşulları | -40…65 °C |
| Çalışma Yüksekliği | <= 1000 m akım değer kaybı olmadan; <= 1000 m olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Standartlar | IEC 61800-3 |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 30,500 cm |
| Package 1 Width | 56,000 cm |
| Package 1 Length | 105,000 cm |
| Paket Ağırlığı (Lbs) | 30,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
