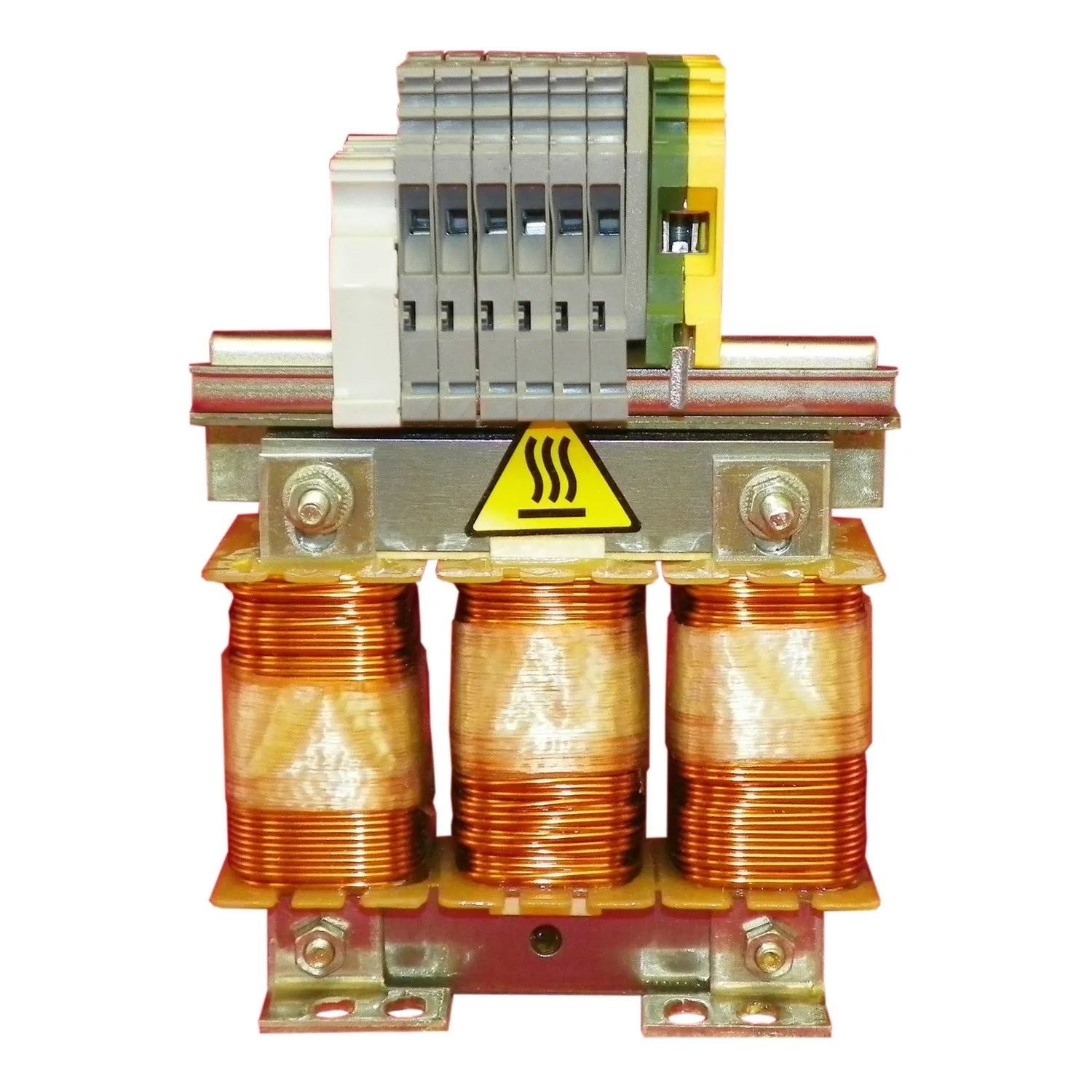

Schneider
VW3A4553
Satışta değil
Schneider VW3A4553. Kategori: Altivar Process ATV600. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:VW3A4553
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- Hat/motor bobini
- Number Of Phases
- Trifaze
- Endüktans Değeri
- 2 mH
Ürün Açıklaması
- Hat beslemesindeki aşırı gerilimlere karşı geliştirilmiş koruma sağlar ve sürücü tarafından üretilen akımın harmonik bozulmasını azaltmaya katkıda bulunur
- Koruma indeksi IP00
- Endüktans değeri 2mH
- Ağırlığı 3.5kg ve Ebatları, 130mm genişlik, 155mm yükseklik, 90mm derinlik
- Birkaç sürücünün paralel olarak yakın bağlanması, diğer ekipmanlardan (parazit, aşırı gerilimler) önemli ölçüde arıza alan hat beslemesi, fazlar arasında voltaj dengesizliği olan hat beslemesi durumunda kullanımı özellikle önerilir. • Hat beslemesinde aşırı gerilimlere karşı geliştirilmiş koruma
- Sürücü tarafından üretilen akımın harmonik bozulmasını azaltın
- EN 50178 standardına uygun
- Kurulumu kolay
Teknik Özellikler
Ana10
| Ürün Serisi | Altivar |
|---|---|
| Ürün Ya Da Bileşen Tipi | Hat/motor bobini |
| Ürün Uyumluluğu | Hız kontrol cihazı ATV340 motor: 4 kW 380...480 V - hat bobini - sürücü başına 1; ATV31CU22M2 - motor bobini - sürücü başına 1; ATV31CU55N4 - hat bobini - sürücü başına 1; ATV31CU55N4 - motor bobini - sürücü başına 1; ATV31CU75N4 - hat bobini - sürücü başına 1; ATV61HD11Y - hat bobini - sürücü başına 1; ATV61HD15Y - hat bobini - sürücü başına 1; ATV61HU30M3 - hat bobini - sürücü başına 1; ATV61HU5 |
| Number Of Phases | Trifaze |
| Seri Uyumluluğu | Altivar 61; Altivar Process ATV900; Lexium 05; Altivar 312 Solar; Altivar Process ATV600; Altivar 32; Altivar 71; Lexium 62; Easy Altivar 310; Altivar 12; Altivar 31C; Lexium 52; Altivar 312; Lexium 32; Altivar Machine ATV320; Altivar Machine ATV340; Easy Altivar 310L |
| Cihaz Uygulaması | Akım harmoniği azaltma; Motor terminallerindeki aşırı gerilimlerin azaltılması |
| Endüktans Değeri | 2 mH |
| Nominal Akım (Ir) | 17 A |
| Termal Kayıplar | 75 W |
| Elektrikli Bağlantı | Terminal 6 mm² / AWG 8, 0,8…1 N.m |
Tamamlayıcı10
| Power Supply Frequency | 50...60 Hz |
|---|---|
| Maks Akım | 1,65 x nominal akım (süre = 60 s) |
| Nominal Yükte Maksimum Voltaj Düşüşü | 5 % |
| Elektrik Yalıtım Sınıfı | Sınıf F |
| Minimum Kaçak Direnci | 5,5 mm IEC 60664 |
| Kaçak Mesafesi | 11,5 mm 'e uygunIEC 60664 |
| Ürün Ağırlığı | 3,5 kg |
| Genişlik | 130 mm |
| Yükseklik | 155 mm |
| Derinlik | 90 mm |
Ortam10
| Standartlar | VDE 0160 seviye 1; EN 50178; IEC 60076 (HD398 ile) |
|---|---|
| IP Koruma Derecesi | Bobin: IP00; Terminaller: IP20 |
| Çevresel Özellik | 3B1 conforming to IEC 721-3-3; 3C2 conforming to IEC 721-3-3; 3S1 conforming to IEC 721-3-3 |
| Kirletme Derecesi | 2 'e uygunEN 50178 |
| Titreşim Direnci | 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Bağıl Nem | 0…95 % |
| Çalışma İçin Ortam Hava Sıcaklığı | 45…55 °C (°C başına % 2 akım düşüşüyle); 0…45 °C (akım değer kaybı olmadan) |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m akım değer kaybı olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 18,500 cm |
| Package 1 Width | 24,000 cm |
| Package 1 Length | 26,000 cm |
| Paket Ağırlığı (Lbs) | 3,844 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 18 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 81,192 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
