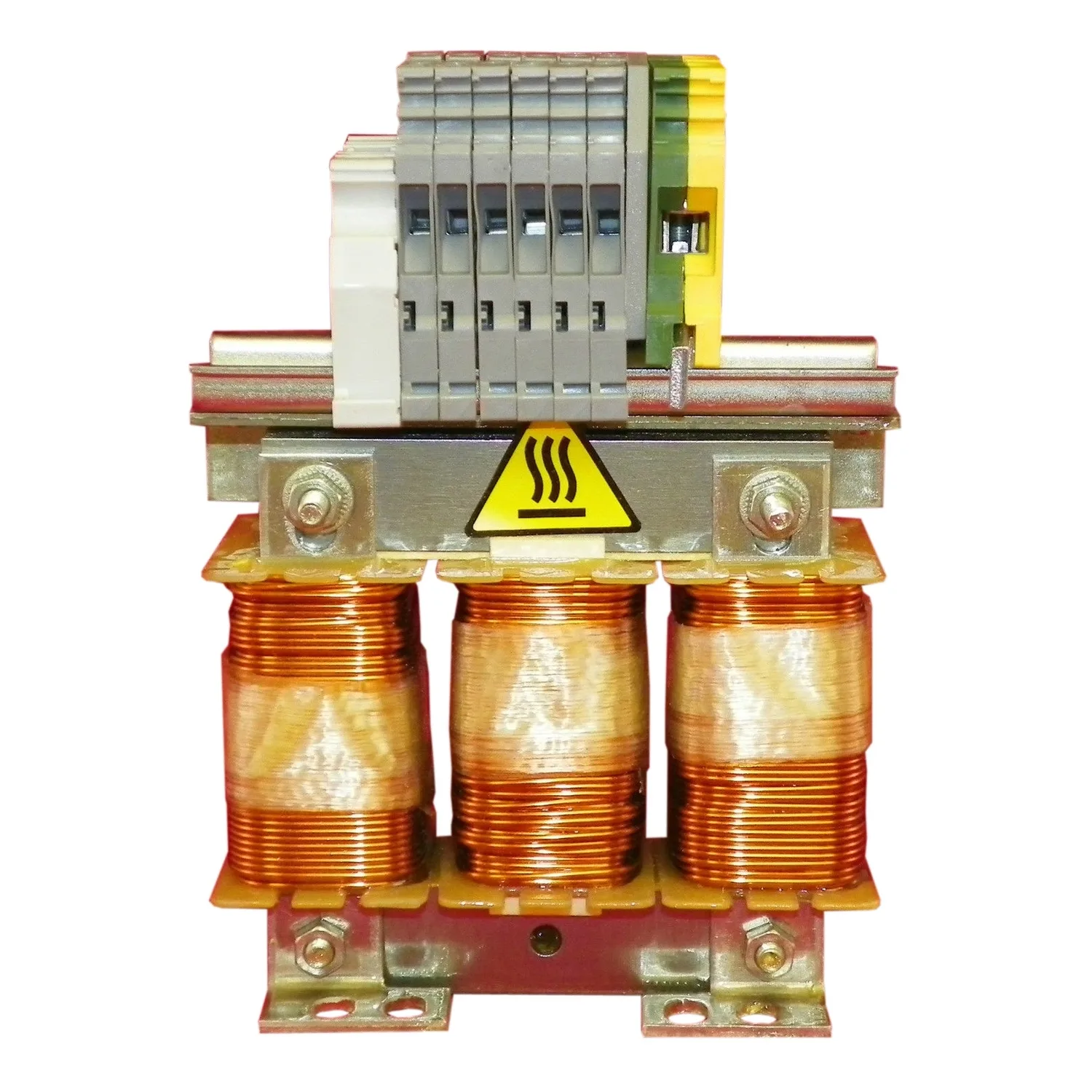

Schneider
VW3A4554
Satışta değil
Schneider VW3A4554. Kategori: Altivar Process ATV600. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:VW3A4554
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- Hat/motor bobini
- Number Of Phases
- Trifaze
- Endüktans Değeri
- 1 mH
Ürün Açıklaması
- Hat beslemesindeki aşırı gerilimlere karşı geliştirilmiş koruma sağlar ve sürücü tarafından üretilen akımın harmonik bozulmasını azaltmaya katkıda bulunur
- Koruma indeksi IP00
- Endüktans değeri 1mH
- 6kg ağırlığındadır ve Ebatları, 155mm genişlik, 170mm yükseklik, 135mm derinlik
- Birkaç sürücünün paralel olarak yakın bağlanması, diğer ekipmanlardan (parazit, aşırı gerilimler) önemli ölçüde arıza alan hat beslemesi, fazlar arasında voltaj dengesizliği olan hat beslemesi durumunda kullanımı özellikle önerilir. • Hat beslemesinde aşırı gerilimlere karşı geliştirilmiş koruma
- Sürücü tarafından üretilen akımın harmonik bozulmasını azaltın
- EN 50178 standardına uygun
- Kurulumu kolay
Teknik Özellikler
Ana10
| Ürün Serisi | Altivar |
|---|---|
| Ürün Ya Da Bileşen Tipi | Hat/motor bobini |
| Ürün Uyumluluğu | Hız kontrol cihazı ATV310 motor: 7,5 kW - motor bobini - sürücü başına 1; ATV31CD11N4 - hat bobini - sürücü başına 1; Hız kontrol cihazı ATV320 motor: 15 kW 525...600 V - trifaze - motor bobini - sürücü başına 1; ATV312HU55M3 - hat bobini - sürücü başına 1; LXM32.D30N4 - hat bobini - sürücü başına 1; ATV71HD18Y - hat bobini - sürücü başına 1; ATV312HD15S6 - motor bobini - sürücü başına 1; ATV312HD |
| Number Of Phases | Trifaze |
| Seri Uyumluluğu | Lexium 32; Altivar 312 Solar; Easy Altivar 310; Altivar 12; Lexium 62; Altivar 71; Altivar Machine ATV340; Altivar Machine ATV320; Altivar Process ATV900; Altivar 31C; Altivar 61; Lexium 52; Altivar 32; Altivar 312; Altivar Process ATV600; Easy Altivar 310L |
| Cihaz Uygulaması | Akım harmoniği azaltma; Motor terminallerindeki aşırı gerilimlerin azaltılması |
| Endüktans Değeri | 1 mH |
| Nominal Akım (Ir) | 31 A |
| Termal Kayıplar | 90 W |
| Elektrikli Bağlantı | Terminal 16 mm² / 4 AWG, 1,2…1,4 N.m |
Tamamlayıcı10
| Power Supply Frequency | 50...60 Hz |
|---|---|
| Maks Akım | 1,65 x nominal akım (süre = 60 s) |
| Nominal Yükte Maksimum Voltaj Düşüşü | 5 % |
| Elektrik Yalıtım Sınıfı | Sınıf F |
| Minimum Kaçak Direnci | 5,5 mm IEC 60664 |
| Kaçak Mesafesi | 11,5 mm 'e uygunIEC 60664 |
| Ürün Ağırlığı | 6 kg |
| Genişlik | 155 mm |
| Yükseklik | 170 mm |
| Derinlik | 135 mm |
Ortam10
| Standartlar | EN 50178; IEC 60076 (HD398 ile); VDE 0160 seviye 1 |
|---|---|
| IP Koruma Derecesi | Bobin: IP00; Terminaller: IP10 |
| Çevresel Özellik | 3B1 conforming to IEC 721-3-3; 3C2 conforming to IEC 721-3-3; 3S1 conforming to IEC 721-3-3 |
| Kirletme Derecesi | 2 'e uygunEN 50178 |
| Titreşim Direnci | 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Bağıl Nem | 0…95 % |
| Çalışma İçin Ortam Hava Sıcaklığı | 45…55 °C (°C başına % 2 akım düşüşüyle); 0…45 °C (akım değer kaybı olmadan) |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m akım değer kaybı olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 20,500 cm |
| Package 1 Width | 24,500 cm |
| Package 1 Length | 27,000 cm |
| Paket Ağırlığı (Lbs) | 5,994 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 83,928 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
