| Kontrol İstasyonu Tipi | Çift yalıtımlı |
|---|
| Muhafaza Malzemesi | Polipropilen |
|---|
| Elektrikli Devre Tipi | Kontrol devresi |
|---|
| Muhafaza Tipi | Tamamen kullanıma hazır |
|---|
| Kontrol İstasyonu Uygulaması | Tek hızlı kaldırma motorunun kontrolü |
|---|

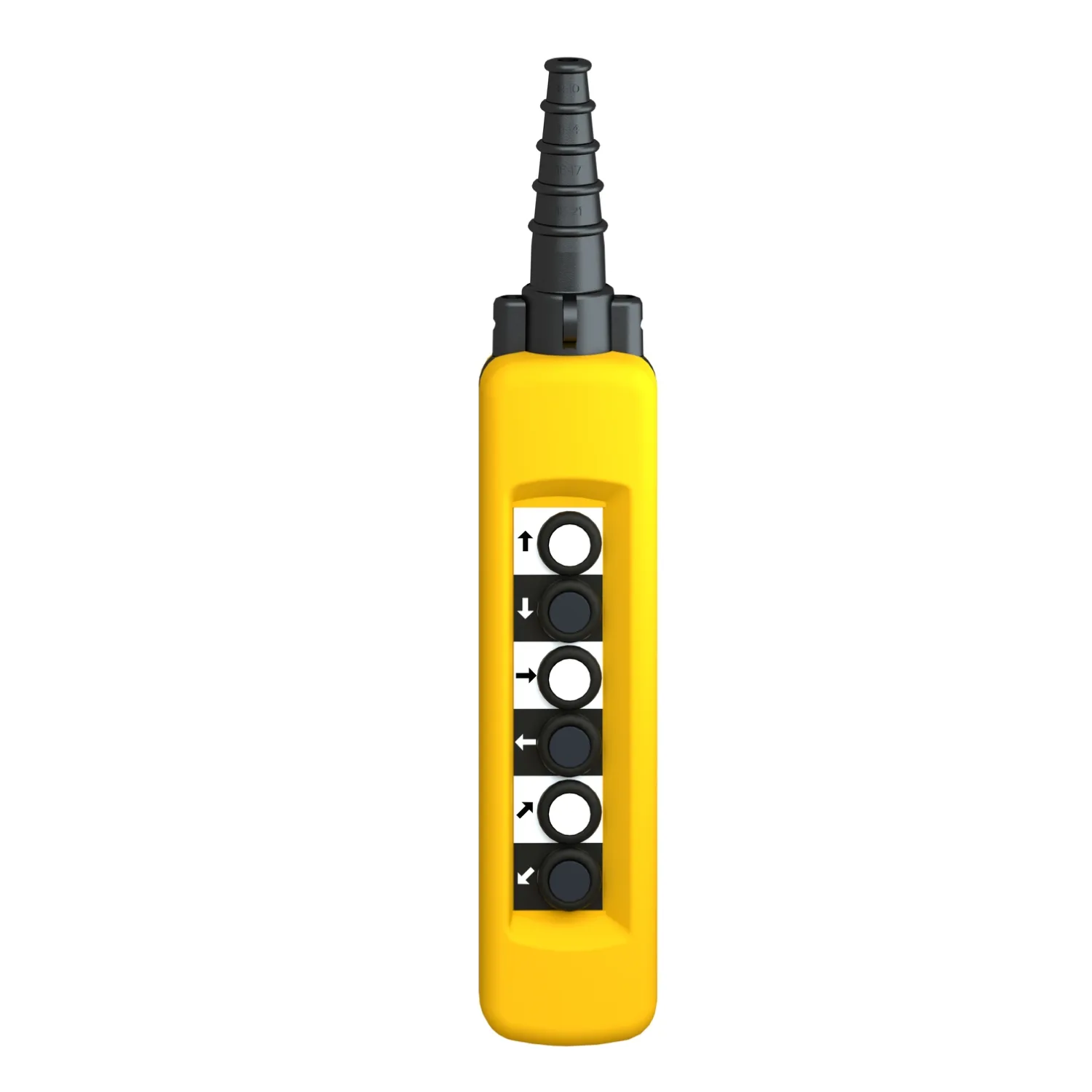

| Kontrol İstasyonu Düzenleme | 6 basmalı düğme |
|---|
| Kontrol Düğmesi Tipi | Ilk basmalı düğme 1 NA raise, slow; Ikinci basmalı düğme 1 NA lower, slow; Dördüncü basmalı düğme 1 NA left, slow; Üçüncü basmalı düğme 1 NA right, slow; Beşinci basmalı düğme 1 NA ileri yavaş; Altıncı basmalı düğme 1 NA geri, yavaş |
|---|
| Ürün Uyumluluğu | ZB2BE101 her bir yön için |
|---|
| Mekanik Kilitleme | Çiftler arasında mekanik kilitleme ile |
|---|
| Kontrol İstasyonu Rengi | Sarı |
|---|
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz; Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu |
|---|
| Standartlar | CSA C22.2 No 14; UL 508; IEC 60947-5-1; IEC 60204-32 |
|---|
| Ürün Sertifikaları | CCC; GOST |
|---|
| Koruyucu Bakım | TH |
|---|
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
|---|
| Depolama Ortam Koşulları | -40…70 °C |
|---|
| Titreşim Direnci | 15 gn (f= 10…500 Hz) conforming to IEC 60068-2-6 |
|---|
| Darbe Dayanımı | 100 gn 'e uygunIEC 60068-2-27 |
|---|
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 61140 |
|---|
| IP Koruma Derecesi | IP65 conforming to IEC 60529 |
|---|
| IK Koruma Derecesi | IK08 conforming to IEC 62262 |
|---|
| Mekanik Dayanıklılık | 1000000 cycles |
|---|

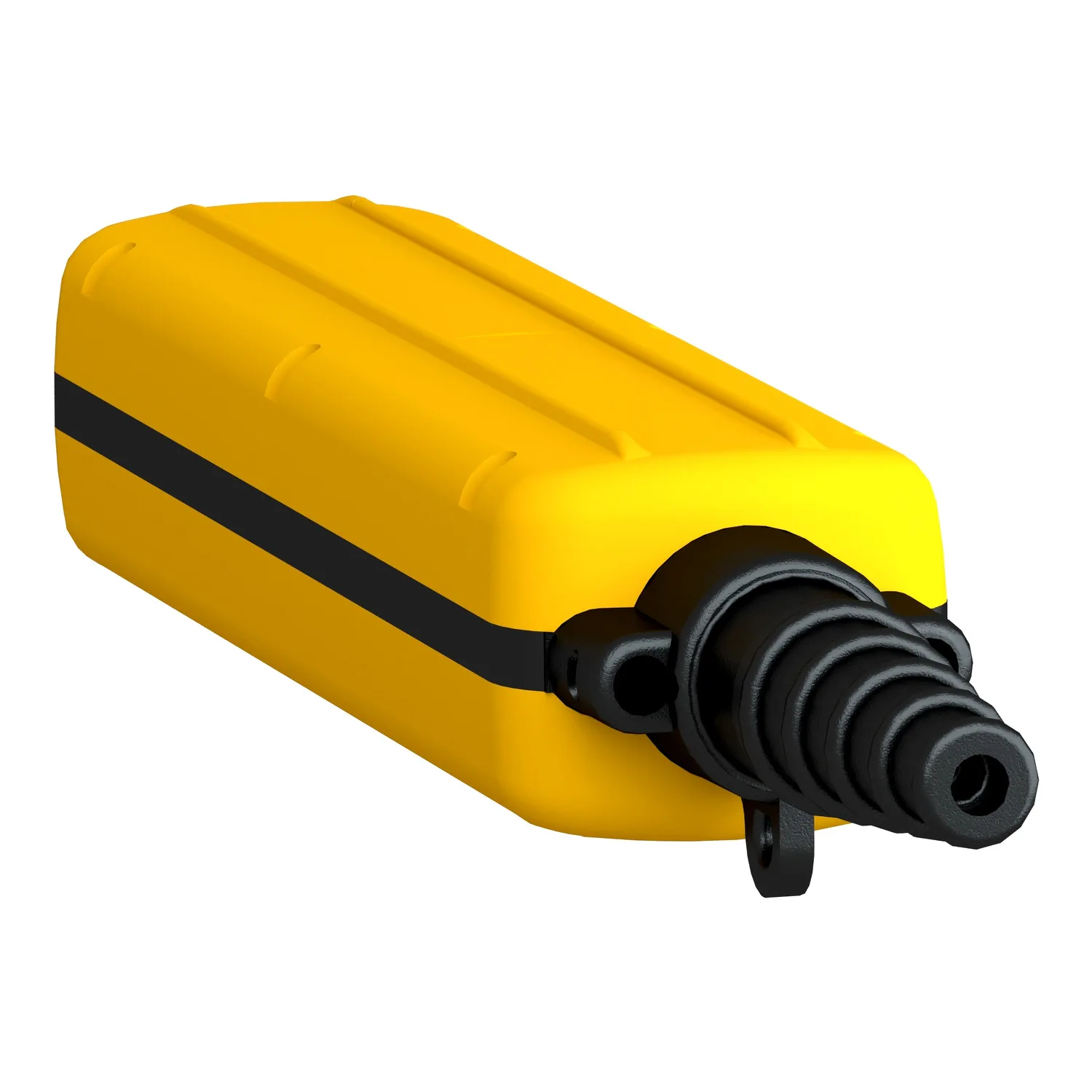

| Kablo Girişi | Adımlı girişli kauçuk bilezik 8…26 mm |
|---|
| Kontak Kodu Gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A; A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A; Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A; Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A |
|---|
| [Ithe] Klasik Muhafazalı Termik Akım | 10 A |
|---|
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) |
|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
|---|
| Kontak İşlemi | Yavaş kesen |
|---|
| Terminaller Arasında Maksimum Direnç | 25 MOhm |
|---|
| Çalışma Gücü | 10 N basmalı düğme |
|---|
| Kisa Devre Korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG |
|---|
| W Cinsinden Nominal Çalışma Gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C; 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C; 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C |
|---|
| Terminallerin Açıklaması ISO N°1 | (13-14)NO |
|---|
| Terminal Tanımlayıcı | (11-12)NK; (13-14)NA |
|---|
| Ürün Ağırlığı | 0,86 kg |
|---|
