Schneider

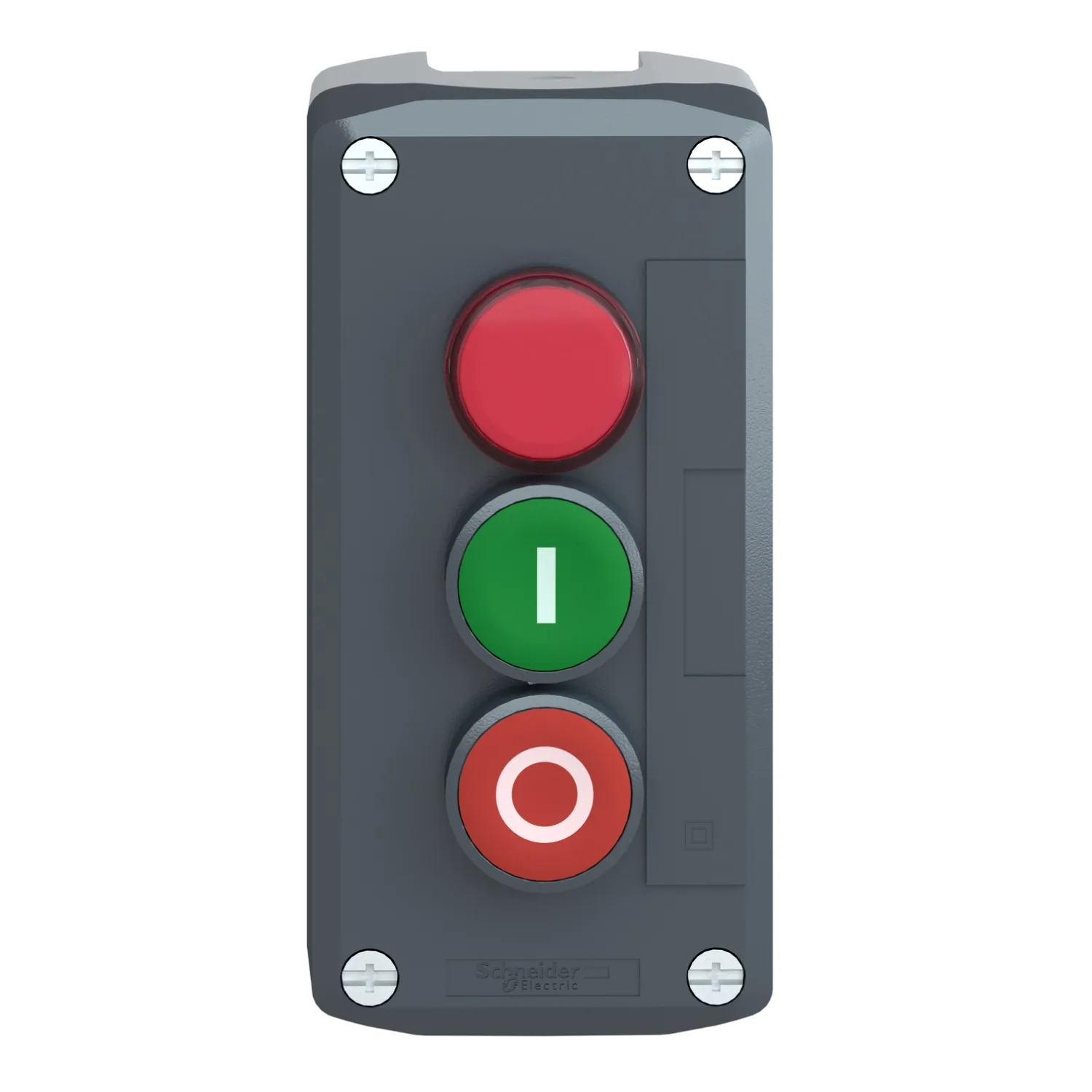

Kontrol kutusu; 22mm; Harmony XB5; Buton sayisi: 2; düz; IP66
Schneider XALD363M, Kontrol kutusu; 22mm; Harmony XB5; Buton sayisi: 2; düz; IP66. Kategori: Harmony XALD. Stokta.
- Referans Kodu:XALD363M
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (11 Adet) ✅
- Fiyat:72,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XALD
- Ürün Ya Da Bileşen Tipi
- Eksiksiz kontrol istasyonu
- Ürün Grubu
- XALD
- Ürün Varış Yeri
- XB5 Ø 22 mm kontrol ve sinyalleme birimleri için
Ürün Açıklaması
- Gömme butonlara sahip bu kontrol istasyonu, makinelerinizde başlat / durdur çalışmasını kontrol etmek için idealdir
- Berrak renkler ve işaretlemeler sayesinde şeması açıkça ayırt edilebilir
- IP69 / IP67 / IP66 / IP69K sayesinde darbeye, toza, suya, korozyona ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
- Geniş çalışma sıcaklığı yelpazesi -40°C ila 70°C arasında ürün kullanımında çok yönlülük sağlar
- Titreşime dayanıklı vidalı kelepçe bağlantı terminalleri, yüksek titreşim direnci sağlayarak ürünü yüksek darbeli makineye uygun kurulum sağlar.
Başlıca Özellikler
- Harmony XB5 serisinin Ø 22 mm plastik butonları, anahtarları ve ışıklı butonlar ile tam uyumluluk
- En yaygın işlevler için 1 ila 3 butonlu eksiksiz, kuruluma hazır istasyonlar
- Modüler sistem ve kablolaması basit universal seri
- Çalıştırma başlığı başına 3 adede kadar NO veya NC kontak bloğu ekleme imkanı
- Polikarbonat önceden delinmiş kontrol istasyonları
Teknik Özellikler
Ana16
| Ürün Serisi | Harmony XALD |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz kontrol istasyonu |
| Ürün Grubu | XALD |
| Ürün Varış Yeri | XB5 Ø 22 mm kontrol ve sinyalleme birimleri için |
| Kontrol İstasyonu Uygulaması | Başlatma-Durdurma fonksiyonu |
| Muhafazanın Tabanının Rengi | Açık gri (RAL 7035) |
| Kapağın Rengi | Koyu gri (RAL 7016) |
| Malzeme | Polikarbonat |
| Operatör Profili | 2 sıva altı Buton - 1 merkezi pilot ışığı |
| Operatörlerin Açıklaması | Yeşil ''I'' 1 NA - kırmızı ''O'' 1 NK |
| Kontrol İstasyonu Düzenleme | 1 sıva altı basmalı düğme, yeşil 1 NA I isaret; 1 sıva altı basmalı düğme, kırmızı 1 NK O isaret; 1 pilot ışığı |
| İşaretleme Yeri | Push-buton üzerinde işaretleme |
| Kontak İşlemi | Yavaş kesen |
| Işık Kaynağı | Entegre ve korumalı LED |
| Işık Kaynağı Rengi | Kırmızı |
| [Us] Nominal Besleme Gerilimi | 230 V AC |
Tamamlayıcı40
| AC Kontrol Voltajı 60 HZ | 230 V |
|---|---|
| Kablo Girişi | Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: 14 mm; Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: 12 mm |
| Ortam Hava Taşımacılığı Sıcaklığı | 230 V |
| Ürün Ağırlığı | 0,261 kg |
| Ekran Güç Kaynağı | 125…600 V |
| Yüksek Basınçlı Rondelaya Direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| Number Of Command Positions | 2 |
| Number Of İndicator Lights | 1 |
| İşaretin Rengi | Yeşil, kırmızı veya siyah başlıklarda beyaz işaret; Beyaz başlıklarda siyah işaret |
| Number Of Push Buttons | 2 |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Gücü | 3,5 N NK değişimi elektrik durumu; 3,8 N Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 10000000 cycles |
| Number Of Selector Switches | 0 |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Number Of Key Switches | 0 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| Number Of Mushroom-shaped Push-buttons | 0 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V, 1 mA 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V, 5 mA 'e uygunIEC 60947-5-4 |
| Sinyalleme Tipi | Sabit |
| Acil Güç Kesme (EPO) | No |
| Besleme Gerilimi Limitleri | 195…264 V AC |
| Akım Tüketimi | 14 mA |
| Normalde Kapalı Kontak Olarak Kontak Sayısı | 1 |
| Hizmet Ömrü | 100000 h nominal gerilimde ve 25 °C |
| Kesinti Dayanımı | 1 kV 'e uygunIEC 61000-4-5 |
| Normalde Açık Kontak Olarak Kontak Sayısı | 1 |
| Değiştirme Kontağı Olarak İlgili Kişi Sayısı | 0 |
| Muhafaza Malzemesi | Plastik |
| Muhafaza Rengi | Gri |
| Kapağın Rengi | Koyu gri |
Ortam15
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 60536 |
| IP Koruma Derecesi | IP66 'e uygunIEC 60529; IP67; IP69; IP69K |
| NEMA Koruma Derecesi | NEMA 13; NEMA 4X |
| IK Koruma Derecesi | IK05 conforming to IEC 62262 |
| Standartlar | IEC 60947-1; IEC 60947-5-4; JIS C8201-5-1; CSA C22.2 No 14; IEC 60947-5-5; IEC 60947-5-1; UL 508; JIS C8201-1 |
| Titreşim Direnci | 5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 |
| Elektromanyetik Alanlara Direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarja Direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| Elektromanyetik Emisyon | Sınıf B 'e uygunIEC 55011 |
| IP Koruma Derecesi | IP66/IP67/IP69/IP69K |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,1 cm |
| Package 1 Width | 9,8 cm |
| Package 1 Length | 14,1 cm |
| Paket Ağırlığı (Lbs) | 289 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 25 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,713 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 200 |
| Package 3 Height | 77 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 70,916 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
