Schneider

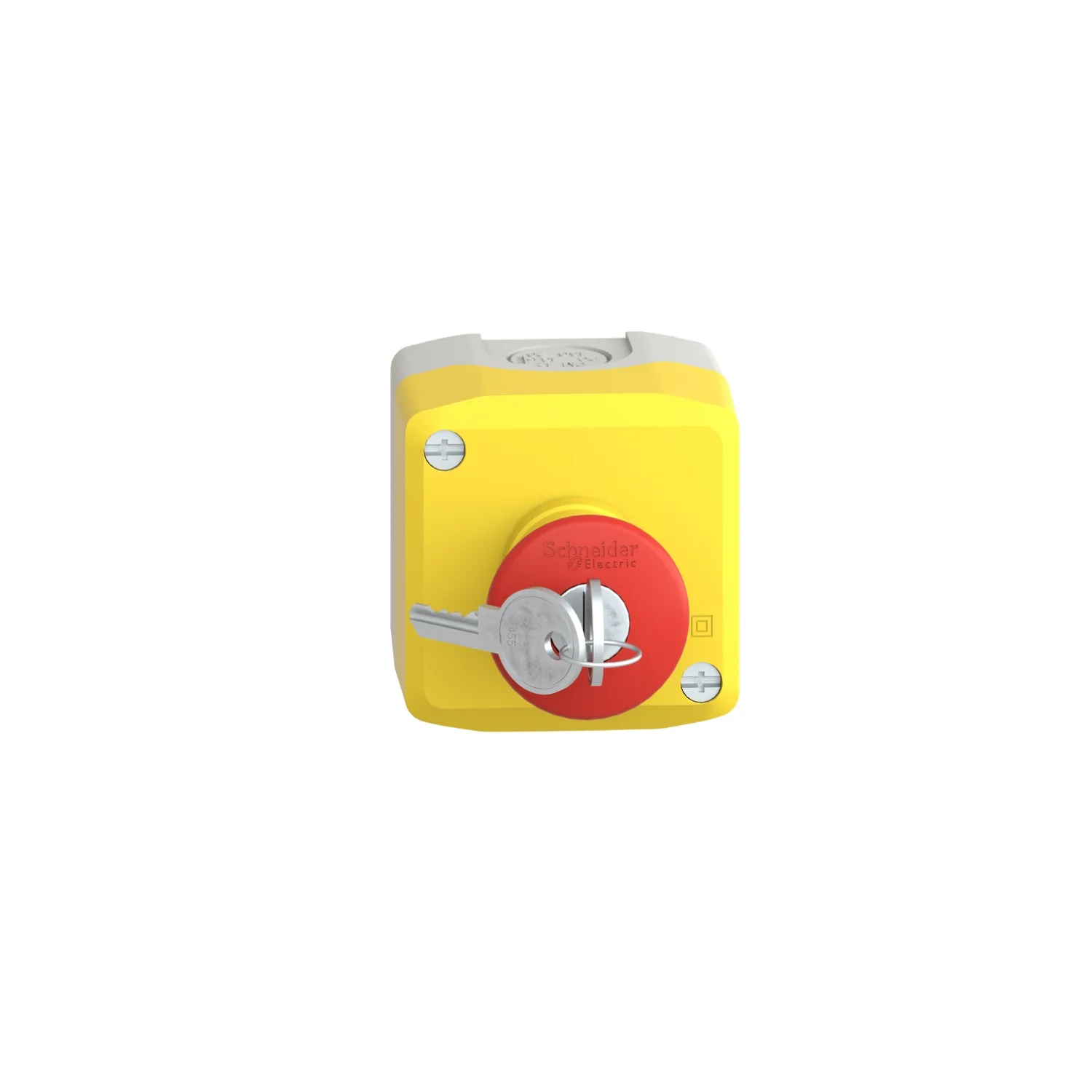

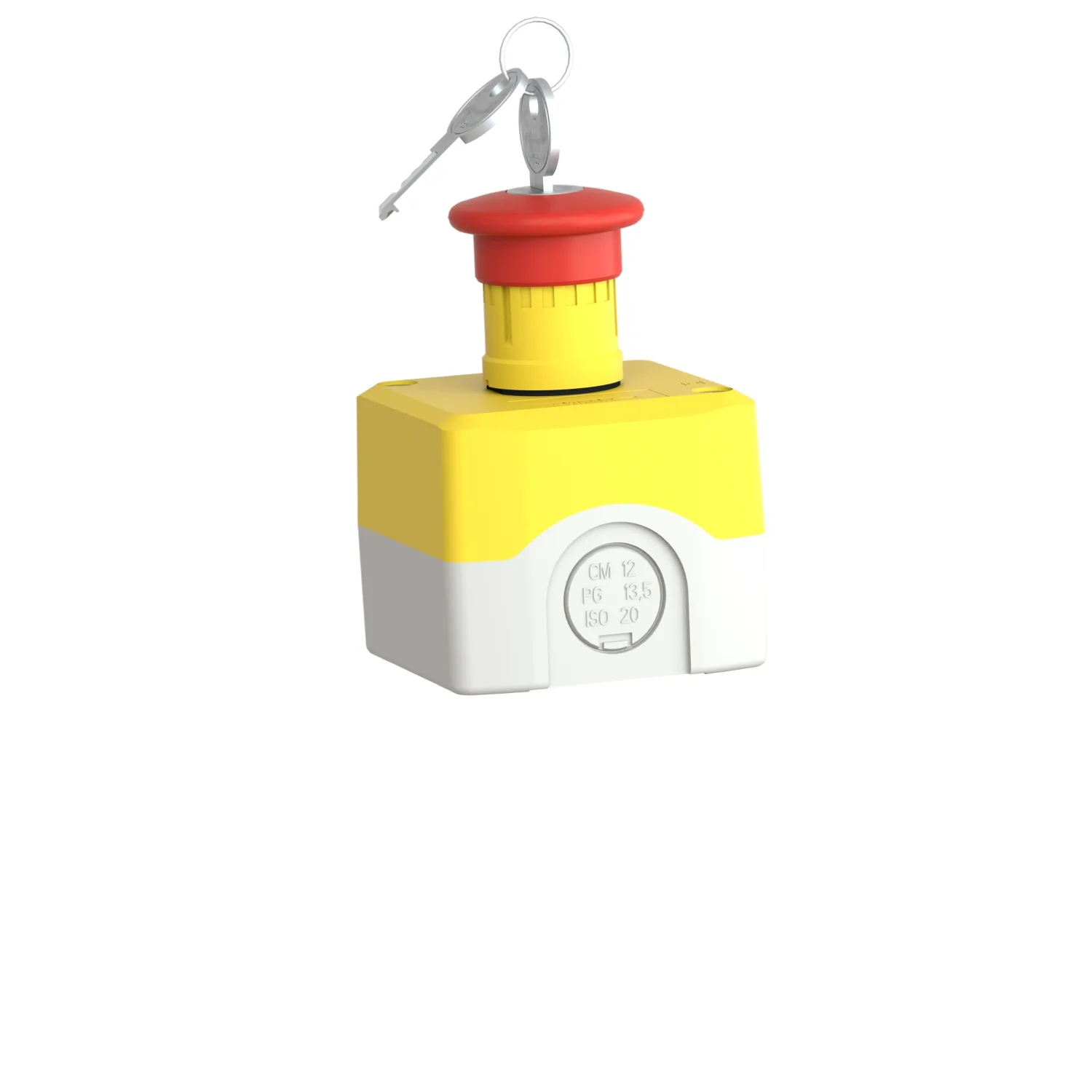

XALK188E - Kontrol kutusu; Harmony XB5; Buton sayisi: 1; mantar; IP66
Schneider XALK188E, Kontrol kutusu; Harmony XB5; Buton sayisi: 1; mantar; IP66. Kategori: Harmony XALD. Stokta.
- Referans Kodu:XALK188E
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (7 Adet) ✅
- Fiyat:60,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XALK
- Ürün Ya Da Bileşen Tipi
- Eksiksiz kontrol istasyonu
- Ürün Grubu
- XALK
- Ürün Varış Yeri
- XB5 Ø 22 mm kontrol ve sinyalleme birimleri için
Ürün Açıklaması
- Acil durdurma işlevi için mantar başlıklı butonlu bu kontrol istasyonu, bir prosesin veya makinenin doğru şekilde çalışması için hızlı eylemlerin gerekli olduğu veya operatör hareketlerinin maksimum ergonomi gerektirdiği durumlar için idealdir
- Berrak renkler sayesinde şeması açıkça ayırt edilebilir
- IP69 / IP67 / IP66 / IP69K sayesinde darbeye, toza, suya, korozyona ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
- Geniş çalışma sıcaklığı yelpazesi -40°C ila 70°C arasında ürün kullanımında çok yönlülük sağlar
- Titreşime dayanıklı vidalı kelepçe bağlantı terminalleri, yüksek titreşim direnci sağlayarak ürünü yüksek darbeli makineye uygun kurulum sağlar.
Başlıca Özellikler
- Harmony XB5 serisinin Ø 22 mm plastik butonları, anahtarları ve ışıklı butonlar ile tam uyumluluk
- En yaygın işlevler için 1 ila 3 butonlu eksiksiz, kuruluma hazır istasyonlar
- Modüler sistem ve kablolaması basit universal seri
- Çalıştırma başlığı başına 3 adede kadar NO veya NC kontak bloğu ekleme imkanı
- Polikarbonat önceden delinmiş kontrol istasyonları
Teknik Özellikler
Ana13
| Ürün Serisi | Harmony XALK |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz kontrol istasyonu |
| Ürün Grubu | XALK |
| Ürün Varış Yeri | XB5 Ø 22 mm kontrol ve sinyalleme birimleri için |
| Kontrol İstasyonu Uygulaması | Acil kapatma fonksiyonu; Acil durdurma fonkisyonu |
| Muhafazanın Tabanının Rengi | Açık gri (RAL 7035) |
| Kapağın Rengi | Sarı (RAL 1021) |
| Malzeme | Polikarbonat |
| Operatör Profili | 1 mantar başlık basmalı düğmesi |
| Operatörlerin Açıklaması | Kırmızı işaretsiz 1 NA + 1 NK |
| Sıfırlama | Anahtarla bırakılan |
| Kontrol İstasyonu Düzenleme | 1 mantar başlık Ø 40 mm basmalı düğmesi, kırmızı 1 NA + 1 NK işaretsiz isaret |
| Kontak İşlemi | Yavaş kesen |
Tamamlayıcı35
| AC Kontrol Voltajı 60 HZ | 120…600 V |
|---|---|
| Kablo Girişi | Kablo girişi için 1 knock-out 0…14 mm; Pg 13 kablo rakoru ve ISO M20 için 2 knock-out 0…12 mm |
| Ortam Hava Taşımacılığı Sıcaklığı | 120…600 V |
| Ürün Ağırlığı | 0,188 kg |
| Ekran Güç Kaynağı | 125…600 V |
| Yüksek Basınçlı Rondelaya Direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| Number Of Command Positions | 1 |
| Number Of İndicator Lights | 0 |
| Anahtar Sayısı | 455 |
| Number Of Push Buttons | 0 |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Gücü | 44 N NK + NA değişimi elektrik durumu |
| Number Of Selector Switches | 0 |
| Mekanik Dayanıklılık | 300000 cycles |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Number Of Key Switches | 0 |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| Number Of Mushroom-shaped Push-buttons | 1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt |
| Acil Güç Kesme (EPO) | No |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V, 1 mA 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V, 5 mA 'e uygunIEC 60947-5-4 |
| Normalde Kapalı Kontak Olarak Kontak Sayısı | 1 |
| Normalde Açık Kontak Olarak Kontak Sayısı | 1 |
| Değiştirme Kontağı Olarak İlgili Kişi Sayısı | 0 |
| Muhafaza Malzemesi | Plastik |
| Muhafaza Rengi | Yellow |
| Kapağın Rengi | Sarı |
Ortam11
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 60536 |
| IP Koruma Derecesi | IP66 'e uygunIEC 60529; IP67; IP69; IP69K |
| NEMA Koruma Derecesi | NEMA 13; NEMA 4X |
| IK Koruma Derecesi | IK03 conforming to IEC 62262 |
| Standartlar | UL 508; IEC 60204-1; CSA C22.2 No 14; IEC 60947-5-1; JIS C 4520; IEC 60947-5-4; IEC 60364-5-53; ISO 13850; IEC 60947-1; IEC 60947-5-5 |
| Titreşim Direnci | 5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| IP Koruma Derecesi | IP66/IP67/IP69/IP69K |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,7 cm |
| Package 1 Width | 7,0 cm |
| Package 1 Length | 7,0 cm |
| Paket Ağırlığı (Lbs) | 195,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 40 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 8,295 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
