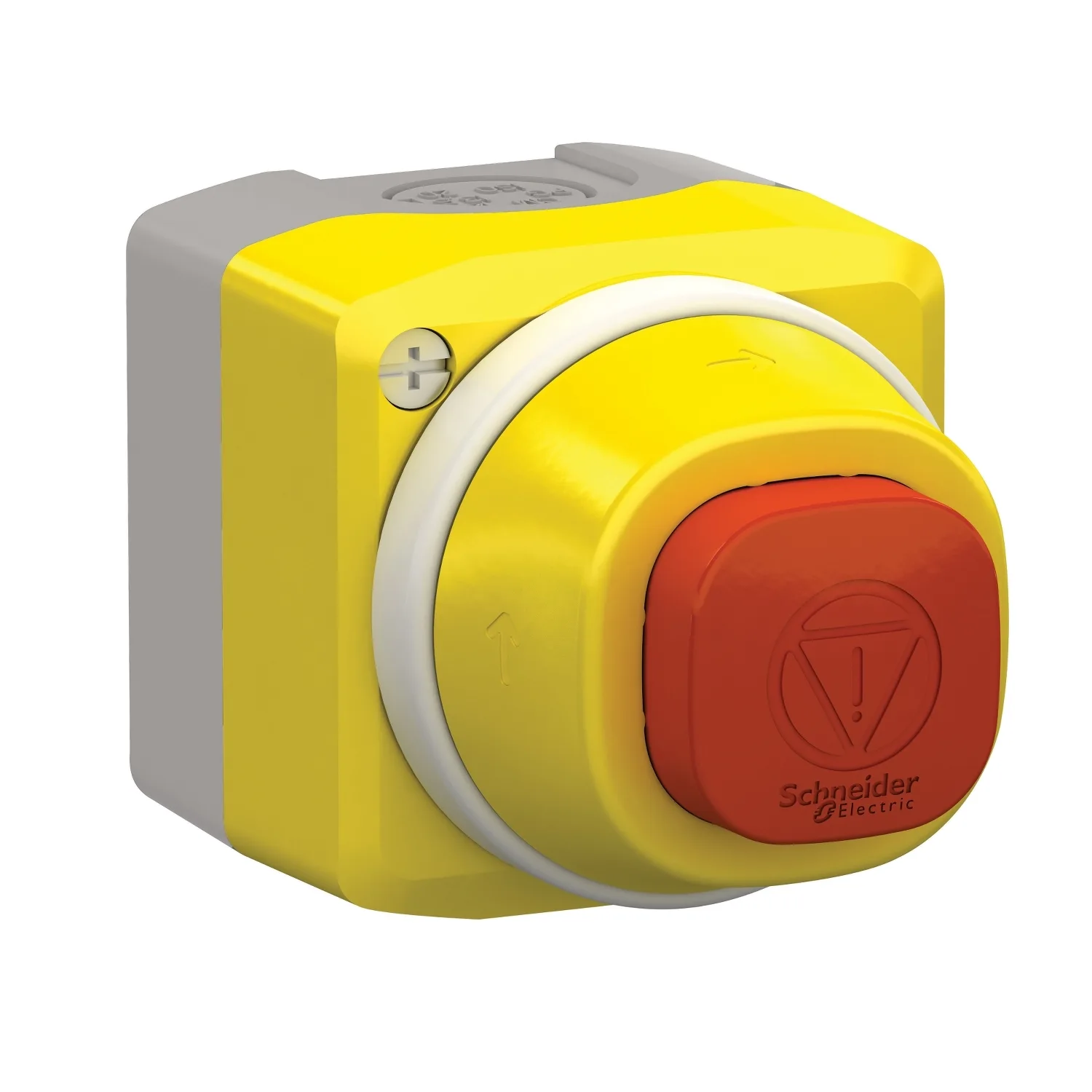

Schneider XALK84W3BE - Işıklı tetiklemeli, çevir, çek 24V AC/DC
Schneider

XALK84W3BE - Işıklı tetiklemeli, çevir, çek 24V AC/DC

Schneider XALK84W3BE, Işıklı tetiklemeli, çevir, çek 24V AC/DC. Kategori: Harmony XALD. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:XALK84W3BE
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:141,00 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Ürün Serisi
Harmony XALK
Ürün Ya Da Bileşen Tipi
Eksiksiz kontrol istasyonu
Ürün Grubu
XALK
Ürün Varış Yeri
XB5 Ø 22 mm kontrol ve sinyalleme birimleri için
← Kataloğa Geri Dön

Ürün Açıklaması

IP65 sayesinde darbeye, toza, suya, korozyona ve titreşime karşı dayanıklıdır, zorlu ortamlarda çalışmak için idealdir.

Başlıca Özellikler

  • Harmony XB5 serisinin Ø 22 mm plastik butonları, anahtarları ve ışıklı butonlar ile tam uyumluluk
  • En yaygın işlevler için 1 ila 3 butonlu eksiksiz, kuruluma hazır istasyonlar
  • Modüler sistem ve kablolaması basit universal seri
  • Çalıştırma başlığı başına 3 adede kadar NO veya NC kontak bloğu ekleme imkanı
  • Polikarbonat önceden delinmiş kontrol istasyonları

Teknik Özellikler

Ana14
Ürün SerisiHarmony XALK
Ürün Ya Da Bileşen TipiEksiksiz kontrol istasyonu
Ürün GrubuXALK
Ürün Varış YeriXB5 Ø 22 mm kontrol ve sinyalleme birimleri için
Kontrol İstasyonu UygulamasıAcil kapatma fonksiyonu; Acil durdurma fonkisyonu
Muhafazanın Tabanının RengiAçık gri (RAL 7035)
Kapağın RengiSarı (RAL 1021)
MalzemePolikarbonat
Operatör ProfiliKırmızı kare 32 mm
Operatörlerin AçıklamasıKırmızı işaretsiz 1 NA + 1 NK
SıfırlamaDöndürülerek serbest bırakılan
Kontrol İstasyonu Düzenleme1 mantar başlık basmalı düğmesi, kırmızı 1 NA + 1 NK
Kontak İşlemiYavaş kesen
[Us] Nominal Besleme Gerilimi24 V AC/DC
Tamamlayıcı36
AC Kontrol Voltajı 60 HZ24 V
Kablo GirişiKablo girişi için 1 knock-out 0…14 mm; Pg 13 kablo rakoru ve ISO M20 için 2 knock-out 0…12 mm
Ortam Hava Taşımacılığı Sıcaklığı24 V
Ürün Ağırlığı0,182 kg
Ekran Güç Kaynağı24 V
Elektrik Yalıtım SınıfıSınıf II 'e uygunIEC 61140
Yüksek Basınçlı Rondelaya Direnç7000000 Pa -de 55 °C, mesafe: 0,1 m
Number Of Command Positions1
Number Of İndicator Lights0
Number Of Push Buttons0
Pozitif AçıklıkIle 'e uygunIEC 60947-5-1 ek K
Çalışma Hareketi1,5 mm (NK değişimi elektrik durumu); 4,3 mm (toplam hareket)
Çalışma Gücü44 N
Number Of Selector Switches0
Mekanik Dayanıklılık300000 cycles
Bağlantılar - TerminallerVida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
Number Of Key Switches0
Sıkma Torku0,8…1,2 N.m 'e uygunIEC 60947-1
Vida Başının ŞekliÇapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Kontak MalzemesiGümüş alaşım (Ag/Ni)
Kisa Devre Korumasi10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
[Ith] Klasik Açık Hava Termik Akımı10 A 'e uygunIEC 60947-5-1
Number Of Mushroom-shaped Push-buttons1
[Ui] Nominal Yalıtım Voltajı600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
Elektrostatik Deşarja Direnç4 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
[Uimp] Nominal Darbe Dayanım Voltajı6 kV 'e uygunIEC 60947-1
[Ie] Nominal Çalışma Akımı3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
Elektrik Dayanıklılığı1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt
Acil Güç Kesme (EPO)No
Elektrik Güvenilirliği IEC 60947-5-4Λ < 10exp(-6) -de 5 V, 1 mA 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V, 5 mA 'e uygunIEC 60947-5-4
Normalde Kapalı Kontak Olarak Kontak Sayısı1
Normalde Açık Kontak Olarak Kontak Sayısı1
Değiştirme Kontağı Olarak İlgili Kişi Sayısı0
Muhafaza MalzemesiPlastik
Muhafaza RengiYellow
Kapağın RengiSarı
Ortam10
Koruyucu BakımTH
Depolama Ortam Koşulları-40…70 °C
Nominal Çalışma Ortam Sıcaklığı-40…70 °C
IP Koruma DerecesiIP66 'e uygunIEC 60529; IP67 'e uygunIEC 60529; IP69 'e uygunIEC 60529; IP69K 'e uygunISO 20653
IK Koruma DerecesiIK05 conforming to IEC 62262
StandartlarCSA C22.2 No 14; IEC 60947-5-1; IEC 60947-5-4; UL 508; IEC 60947-1; JIS C 4520
Ürün SertifikalarıUL listeli; CSA
Titreşim Direnci5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6; 25 mm peak to peak (f= 2…10 Hz) conforming to IEC 60068-2-6
Darbe Dayanımı30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 25 gn (süre = 6 ms) için 1000 shocks on each axis 'e uygunIEC 60068-2-27
IP Koruma DerecesiIP66/IP67/IP69/IP69K
Paketleme üniteleri12
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height7,000 cm
Package 1 Width7,000 cm
Package 1 Length9,900 cm
Paket Ağırlığı (Lbs)206,000 g
Unit Type Of Package 2S03
Number Of Units İn Package 240
Package 2 Height30 cm
Package 2 Width30 cm
Package 2 Length40 cm
Package 2 Weight8,597 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
