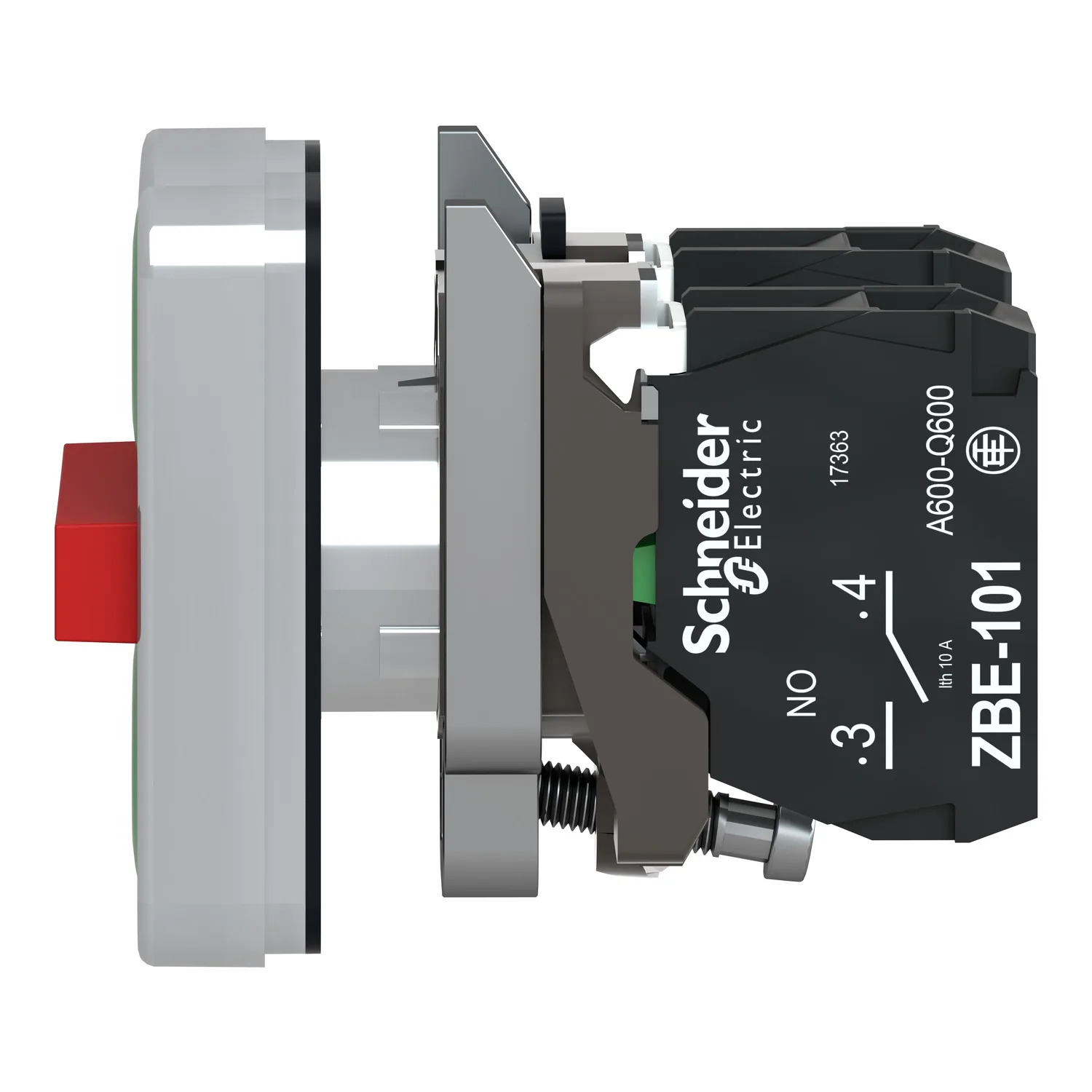

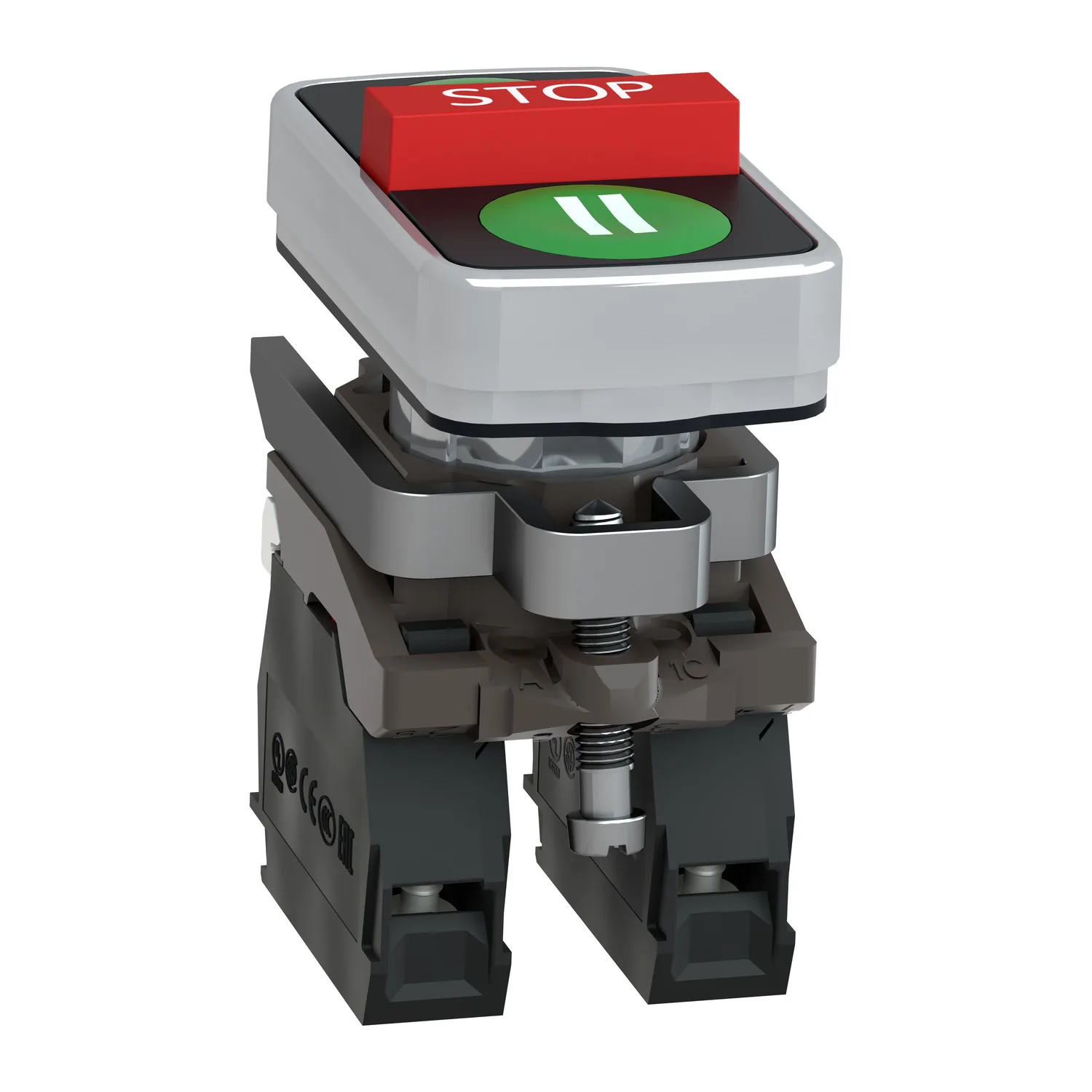

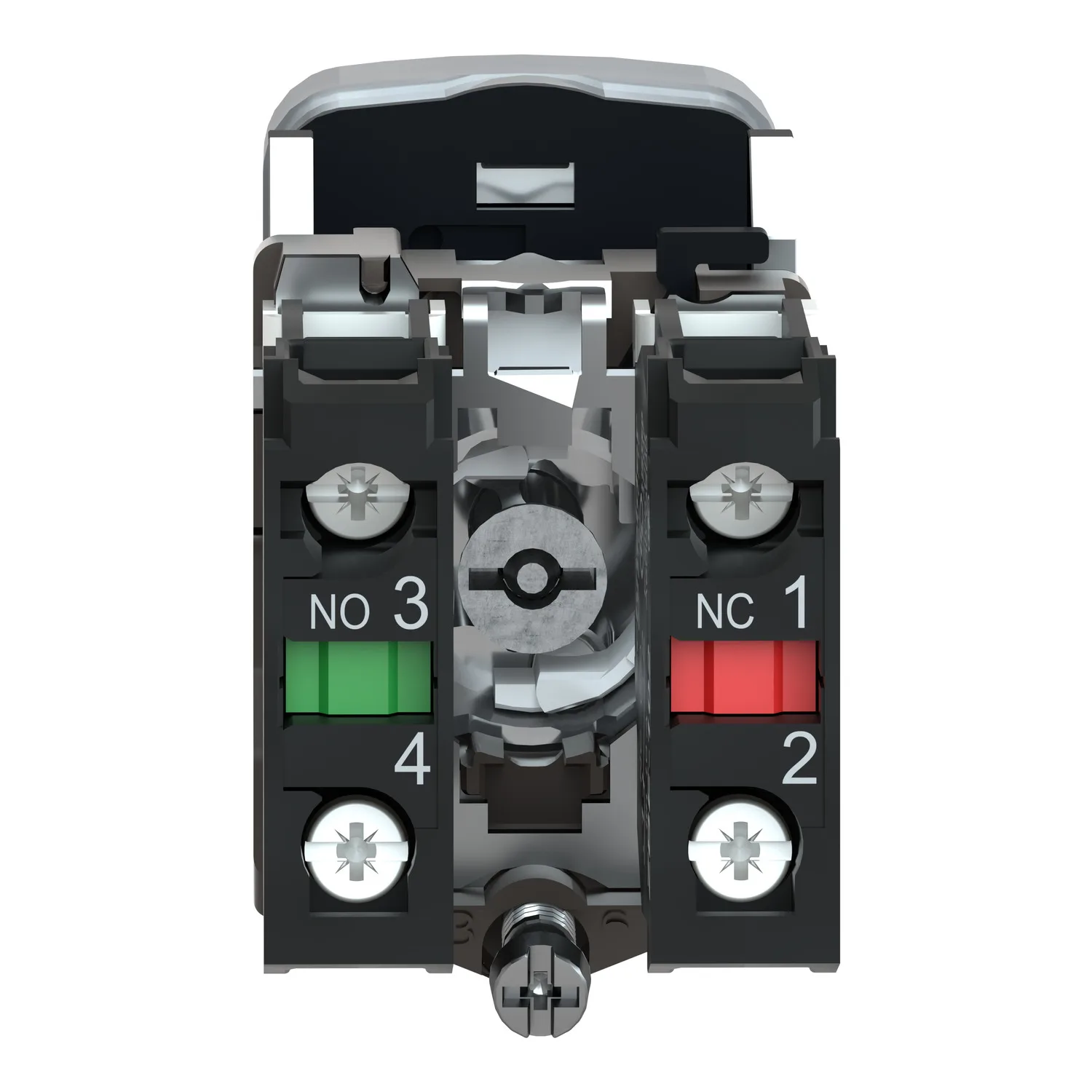

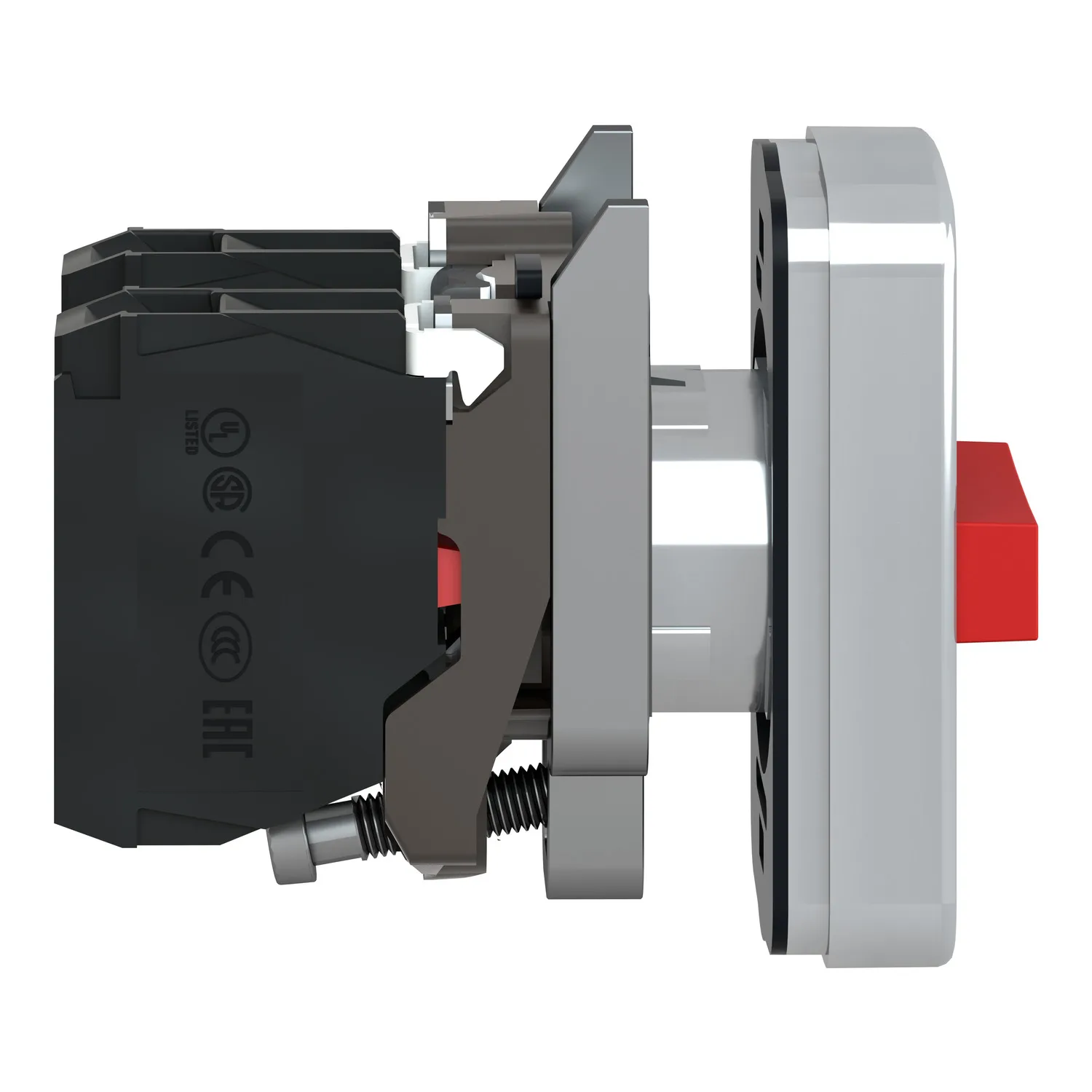

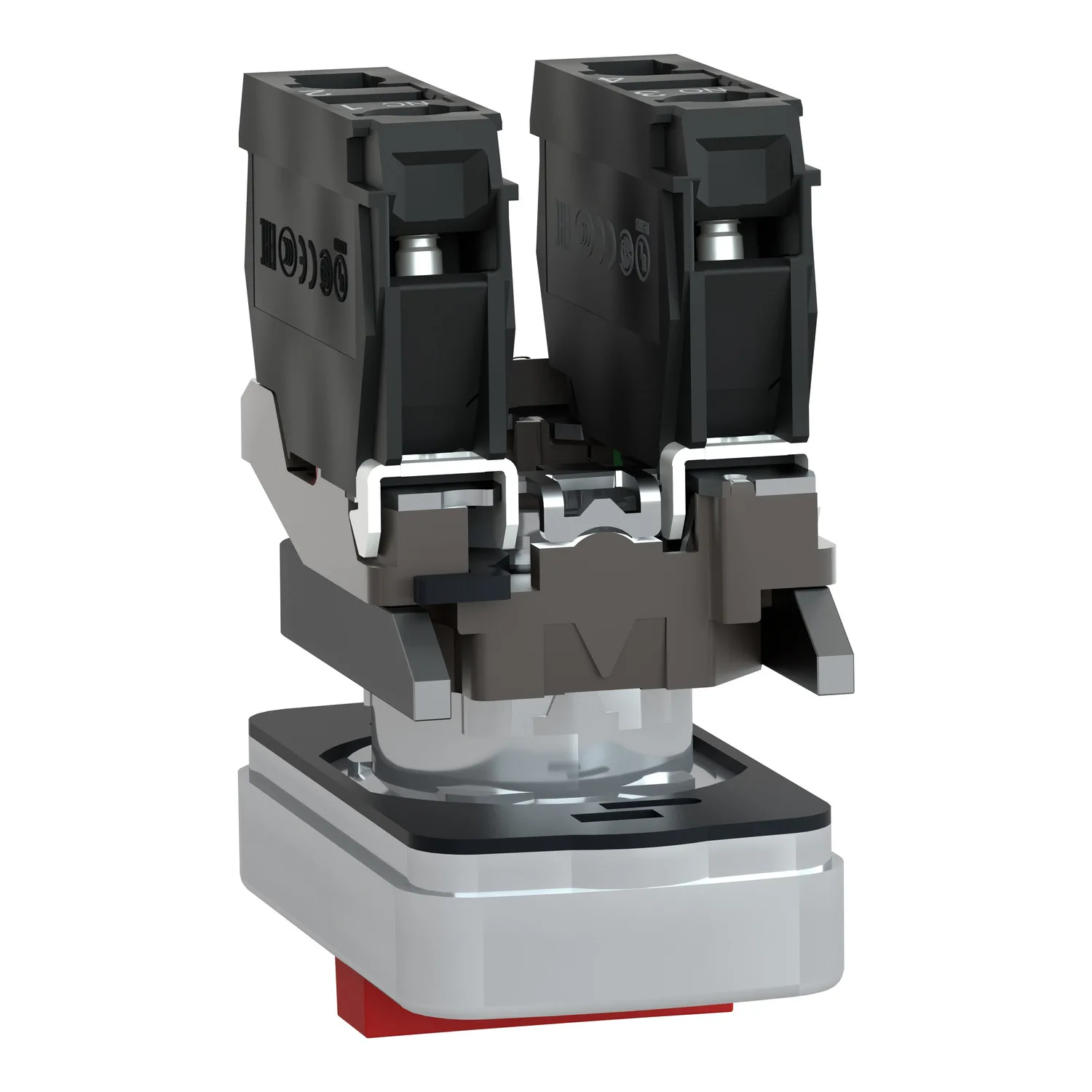

Üçlü kafa basmalı buton, metal, Ø22, markalı, 1 yeşil düz I + 1 kırmızı çıkıntılı STOP + 1 yeşil düz II, 2 NA + 1 NK
Schneider XB4BA731327, Üçlü kafa basmalı buton, metal, Ø22, markalı, 1 yeşil düz I + 1 kırmızı çıkıntılı STOP + 1 yeşil düz II, 2 NA + 1 NK. Kategori: Harmony XB4. Stokta.
- Referans Kodu:XB4BA731327
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (26 Adet) ✅
- Fiyat:54,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB4
- Ürün Ya Da Bileşen Tipi
- Üç başlı yaylı buton
- Ürün Grubu
- XB4
- Şev Malzemesi
- Krom kaplı metal
Ürün Açıklaması

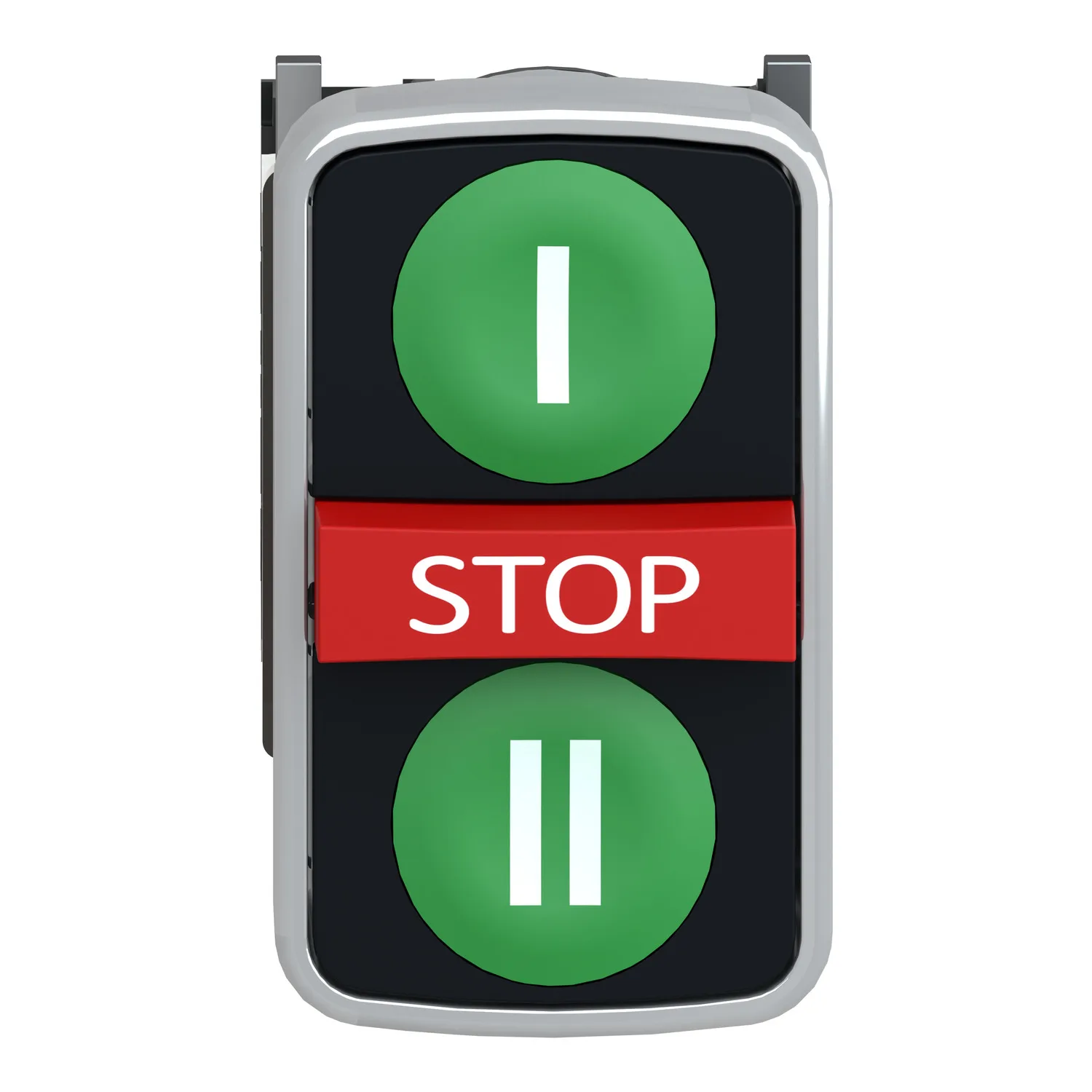

- I, "STOP/DURDUR" ve "II" sembolleri ile işaretlenmiştir
- Bu 3 başlıklı buton, single bir panel kesiti ile makinelerinize eksiksiz bir 3 butonlu arayüz sağlar
- Standart 22mm çapındaki kesitlere kolayca monte edilir ve basit vidalı kelepçe bağlantıları ile birleştirilir
- Berrak renkler ve işaretlemeler sayesinde şeması açıkça ayırt edilebilir, ilk kablolama ve daha sonraki bakım işlemleri sırasında hataları en aza indirger
- IP66 / IP67 / IP69 / IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir.
Başlıca Özellikler
- Hızlı ve kolay montaj ve demontaj
- Zorlu ortamlara dayanacak sağlamlık
- Çeşitli bağlantı türleri: vidalı kelepçe, konnektör, Faston konnektör veya yaylı terminal
- Operatör başlığı ile mükemmel mekanik bağlantı
- Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)
Teknik Özellikler
Ana14
| Ürün Serisi | Harmony XB4 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Üç başlı yaylı buton |
| Ürün Grubu | XB4 |
| Şev Malzemesi | Krom kaplı metal |
| Sabitleme Bileziği Malzemesi | Zamak |
| Başlık Tipi | Standard |
| Montaj Çapı | 22,5 mm |
| Sinyalleme Birimi Başlığı Biçimi | Dikdörtgen |
| Operatörün Tipi | yaylı kurma |
| Operatör Profili | 2 sıva altı - 1 merkezi çıkık STOP basmalı düğmesi |
| Operatörlerin Açıklaması | Yeşil ''I'' - yeşil ''II'' - kırmızı ''STOP'' |
| Kontak Tipi Ve Düzenleme | 2 NO + 1 NC + 1 NO |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1; Yaylı terminaller, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Yaylı terminaller, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
Tamamlayıcı23
| CAD Genel Genişliği | 30 mm |
|---|---|
| CAD Genel Yüksekliği | 50 mm |
| CAD Genel Derinliği | 59 mm |
| Ürün Ağırlığı | 0,128 kg |
| Yüksek Basınçlı Rondelaya Direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| İşaretin Rengi | Beyaz başlıklarda siyah işaret; Yeşil, kırmızı veya siyah başlıklarda beyaz işaret |
| Operatör Profili | Kırmızı çıkık, DUR (beyaz); Yeşil sıva altı, I (beyaz); Yeşil sıva altı, II (beyaz) |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Gücü | 3,5 N NK değişimi elektrik durumu; 3,8 N Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 1000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur JIS No 1 tornavida; Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
| Cihaz Sunumu | Açılı |
Ortam11
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf I conforming to IEC 61140 |
| IP Koruma Derecesi | IP69K 'e uygunIEC 60529; IP69 'e uygunIEC 60529 |
| Enclosure Type | UL type 4X/13 |
| IK Koruma Derecesi | IK06 conforming to IEC 50102 |
| Standartlar | CSA C22.2 No 14; UL 508; IEC 60947-5-4; JIS C8201-5-1; IEC 60947-5-1; IEC 60947-5-5; IEC 60947-1; JIS C8201-1 |
| Ürün Sertifikaları | CSA; LROS (Lloyds register of shipping); BV; UL listeli; DNV |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,4 cm |
| Package 1 Width | 5,2 cm |
| Package 1 Length | 8,4 cm |
| Paket Ağırlığı (Lbs) | 125,0 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 5 |
| Package 2 Height | 8,6 cm |
| Package 2 Width | 3,3 cm |
| Package 2 Length | 26,5 cm |
| Package 2 Weight | 625,0 g |
| Unit Type Of Package 3 | S02 |
| Number Of Units İn Package 3 | 50 |
| Package 3 Height | 15 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 6,604 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
