Schneider

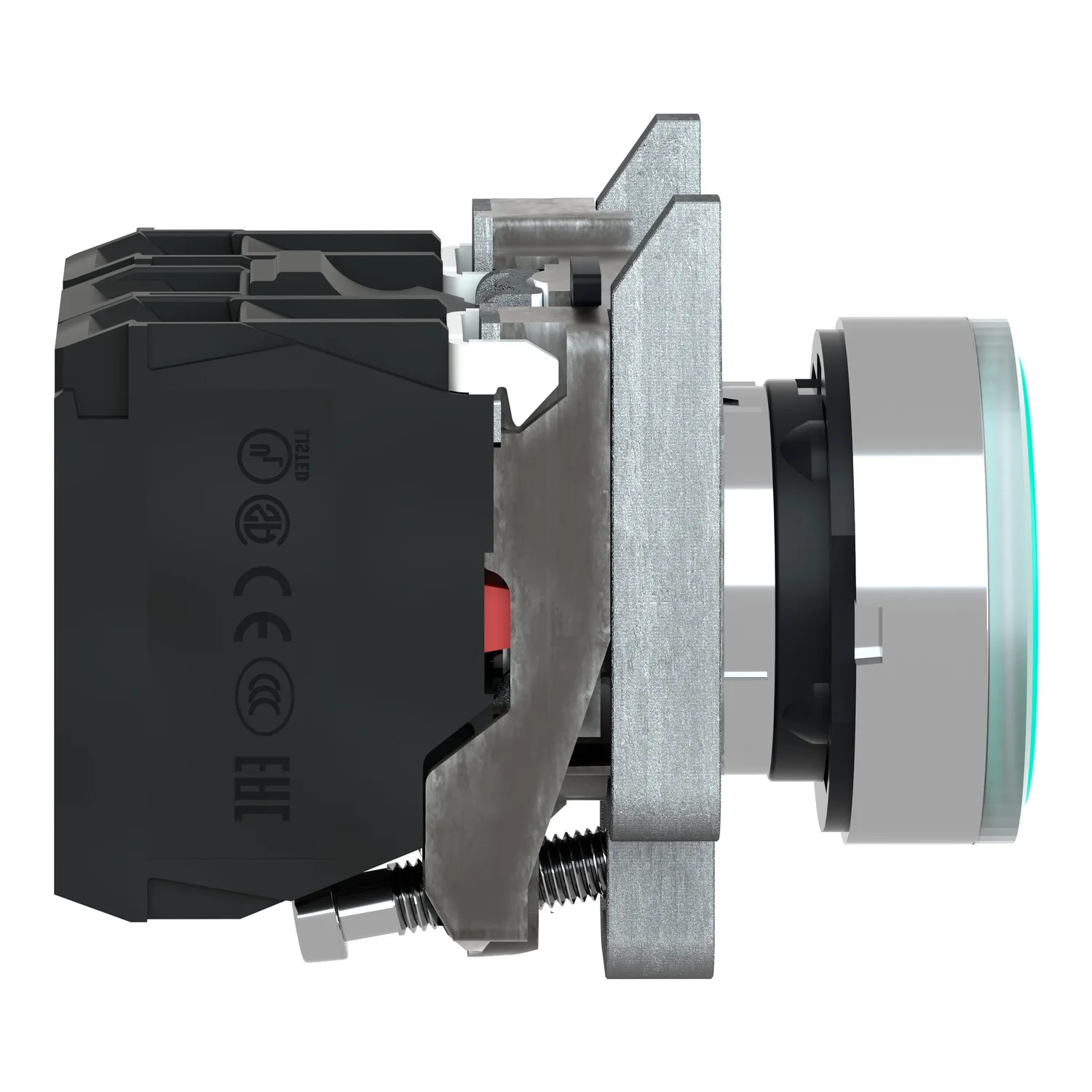

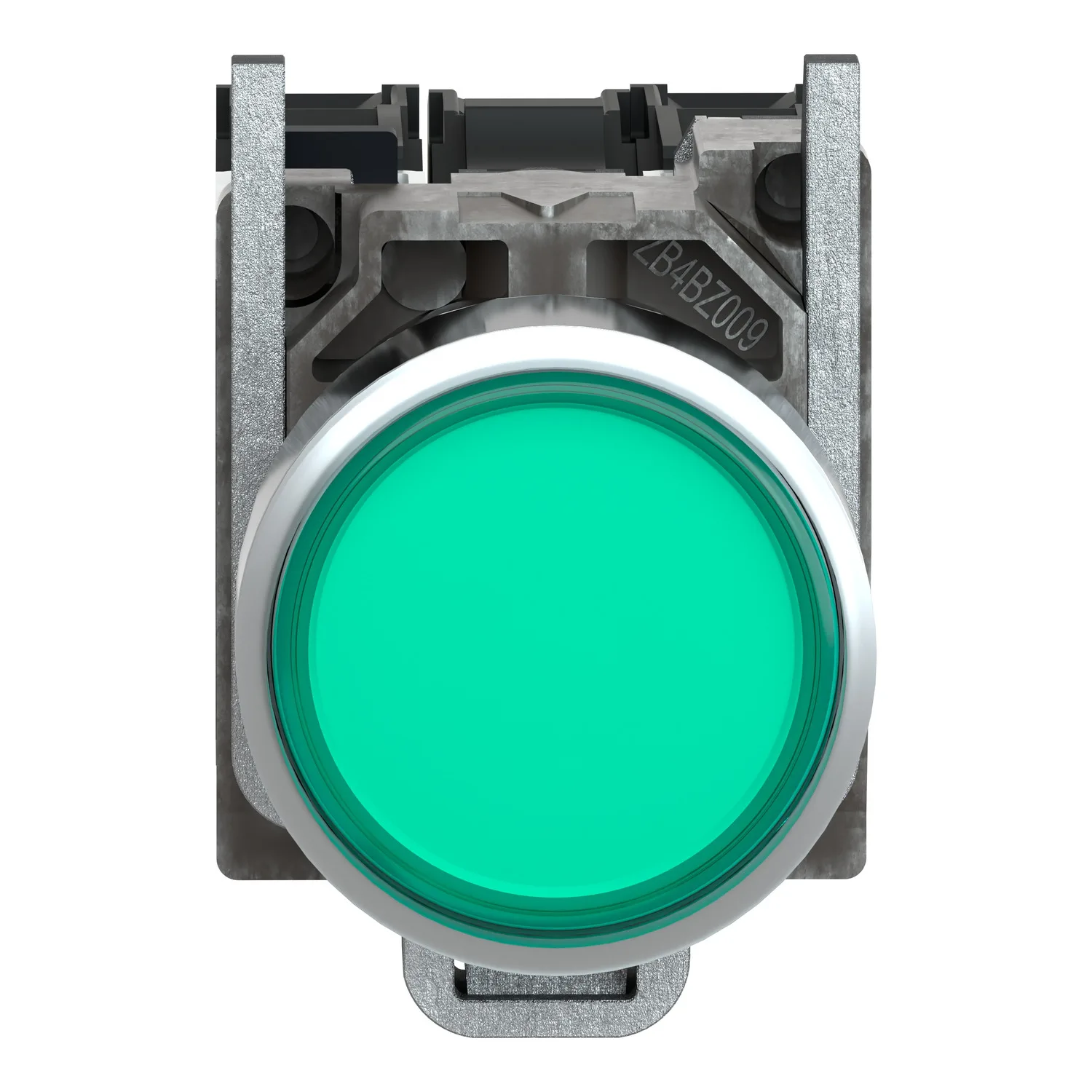

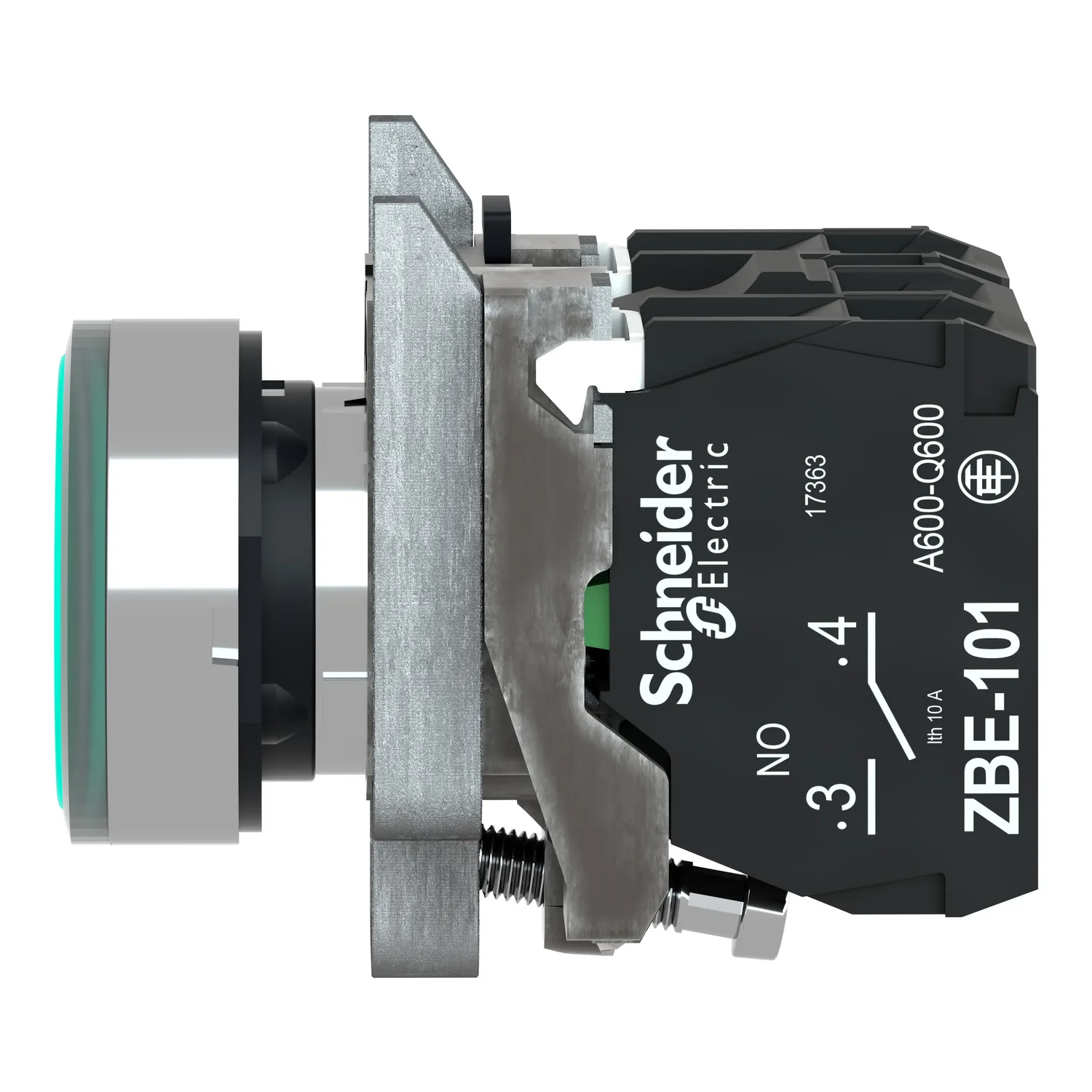

XB4BW3365 - Anahtar: basmalı buton; 22 mm; Kalıcı kon., pozisyon: 1; NC + NO; yeşil; 0÷250V
Schneider XB4BW3365, Anahtar: basmalı buton; 22 mm; Kalıcı kon., pozisyon: 1; NC + NO; yeşil; 0÷250V. Kategori: Harmony XB4. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XB4BW3365
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:27,60 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB4
- Ürün Ya Da Bileşen Tipi
- Işıklı buton
- Ürün Grubu
- XB4
- Şev Malzemesi
- Krom kaplı metal
Ürün Açıklaması
- Bu aydınlatmalı buton, makinelerinizi kontrol etmek için ergonomik ve görsel bir arayüz sağlar
- Standart 22mm çaplı kesitlere kolayca monte edilir Klasik vidalı kelepçe bağlantıları ile kontrol devrelerine bağlanmıştır
- Işıklı başlığı ve şeffaf rengi sayesinde uzaktan görsel olarak net bir şekilde ayırt edilebilir
- IP66/IP67/IP69/IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir.
Başlıca Özellikler
- Hızlı ve kolay montaj ve demontaj
- Zorlu ortamlara dayanacak sağlamlık
- Çeşitli bağlantı türleri: vidalı kelepçe, konnektör, Faston konnektör veya yaylı terminal
- Operatör başlığı ile mükemmel mekanik bağlantı
- Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)
Teknik Özellikler
Ana19
| Ürün Serisi | Harmony XB4 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Işıklı buton |
| Ürün Grubu | XB4 |
| Şev Malzemesi | Krom kaplı metal |
| Sabitleme Bileziği Malzemesi | Zamak |
| Montaj Çapı | 22,5 mm |
| Bölünemez Miktar Başına Satış | 1 |
| Başlık Tipi | Standard |
| Sinyalleme Birimi Başlığı Biçimi | Yuvarlak |
| Operatörün Tipi | yaylı kurma |
| Operatör Profili | Yeşil sıva altı |
| Operatör Ek Bilgisi | Daz lens ile |
| Kontak Tipi Ve Düzenleme | 1 NA + 1 NK |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Işık Kaynağı | Ampul dahil değil |
| Ampul Tabanı | BA 9s |
| Işık Bloğu Beslemesi | Doğrudan <2,4 W |
| [Us] Nominal Besleme Gerilimi | <= 250 V |
Tamamlayıcı23
| Yükseklik | 47 mm |
|---|---|
| Genişlik | 30 mm |
| Derinlik | 57 mm |

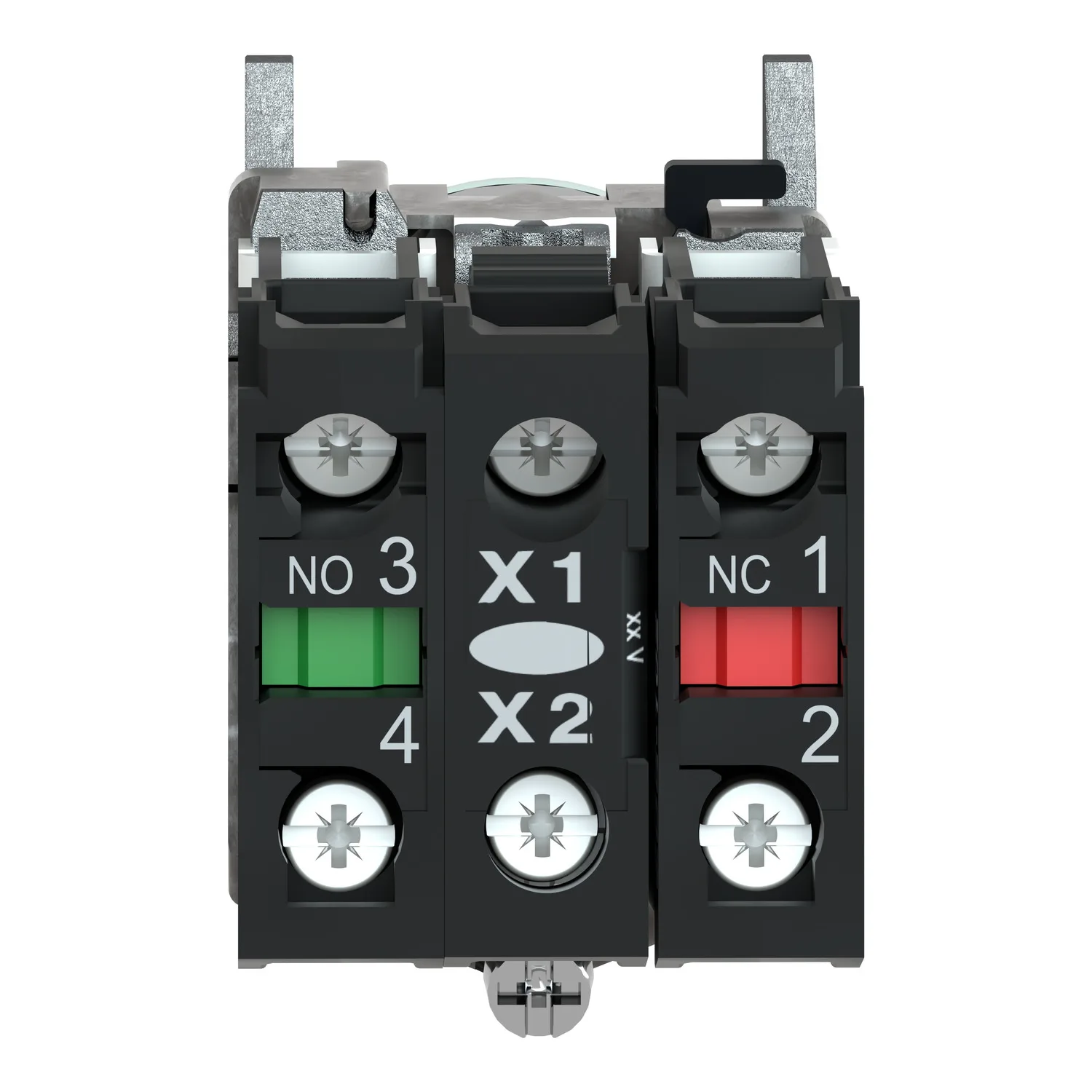

| Terminallerin Açıklaması ISO N°1 | (13-14)NO; (21-22)NC |
| Ürün Ağırlığı | 0,097 kg |
| Yüksek Basınçlı Rondelaya Direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Gücü | 3,5 N NK değişimi elektrik durumu; 3,8 N |
| Mekanik Dayanıklılık | 10000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
| Sinyalleme Tipi | Sabit |
| Cihaz Sunumu | Açılı |
Ortam11
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…55 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf I conforming to IEC 60536 |
| IP Koruma Derecesi | IP66 'e uygunIEC 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| IK Koruma Derecesi | IK06 conforming to IEC 50102 |
| Standartlar | UL 508; JIS C8201-5-1; IEC 60947-5-1; IEC 60947-5-4; IEC 60947-5-5; IEC 60947-1; CSA C22.2 No 14; JIS C8201-1 |
| Ürün Sertifikaları | CSA; LROS (Lloyds register of shipping); BV; UL listeli; DNV |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,3 cm |
| Package 1 Width | 3,4 cm |
| Package 1 Length | 5,3 cm |
| Paket Ağırlığı (Lbs) | 96,0 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 55 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 5,63 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
