Schneider

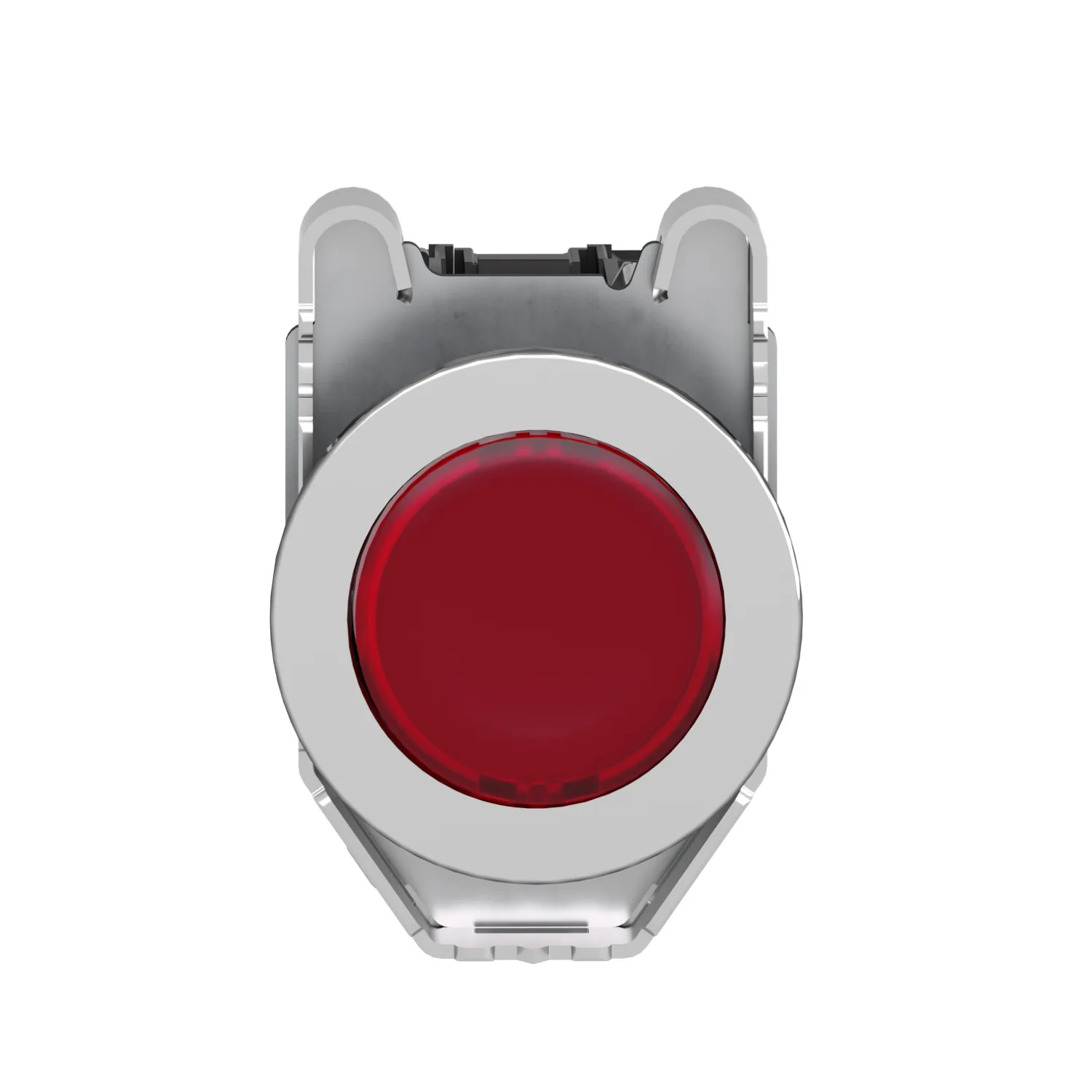

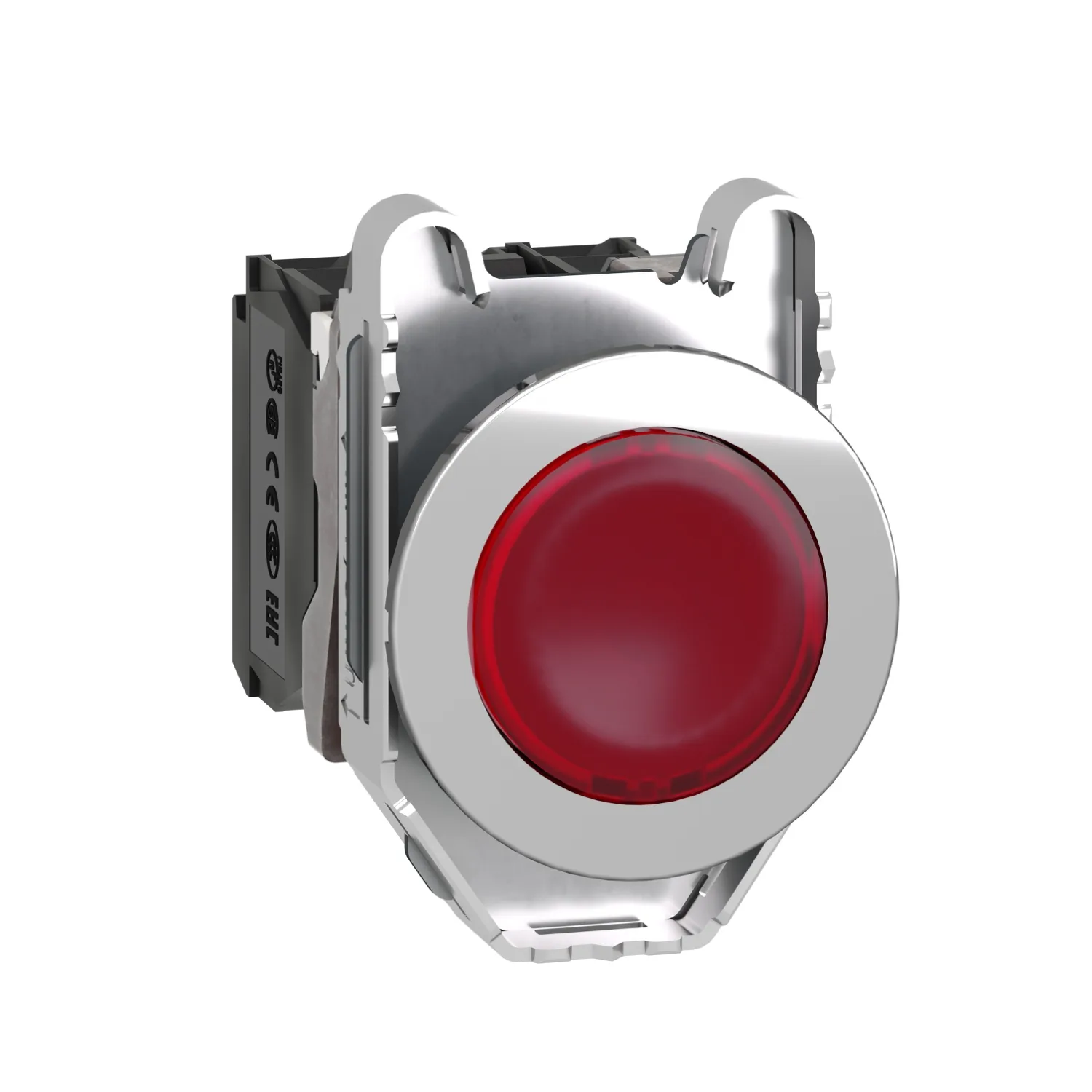

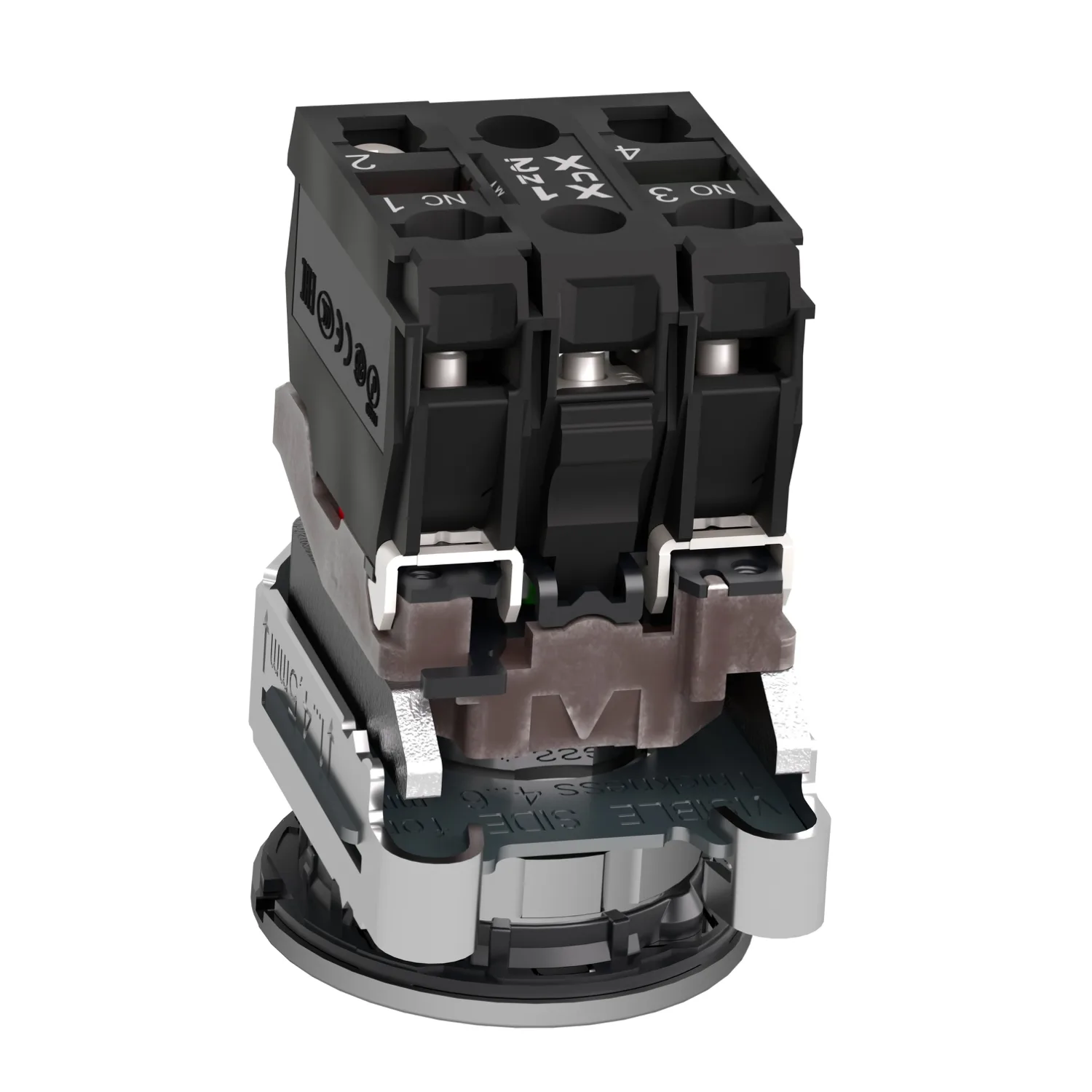

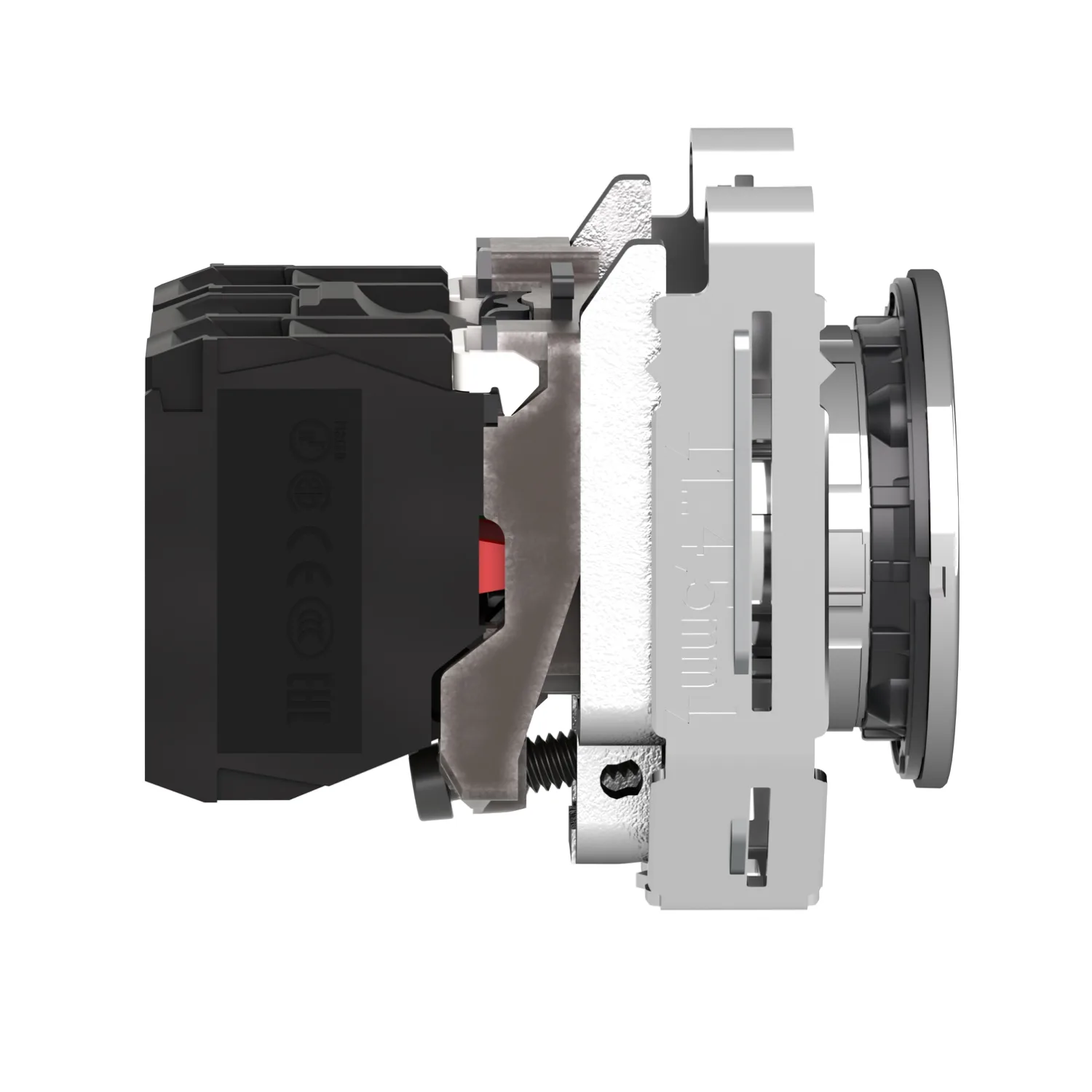

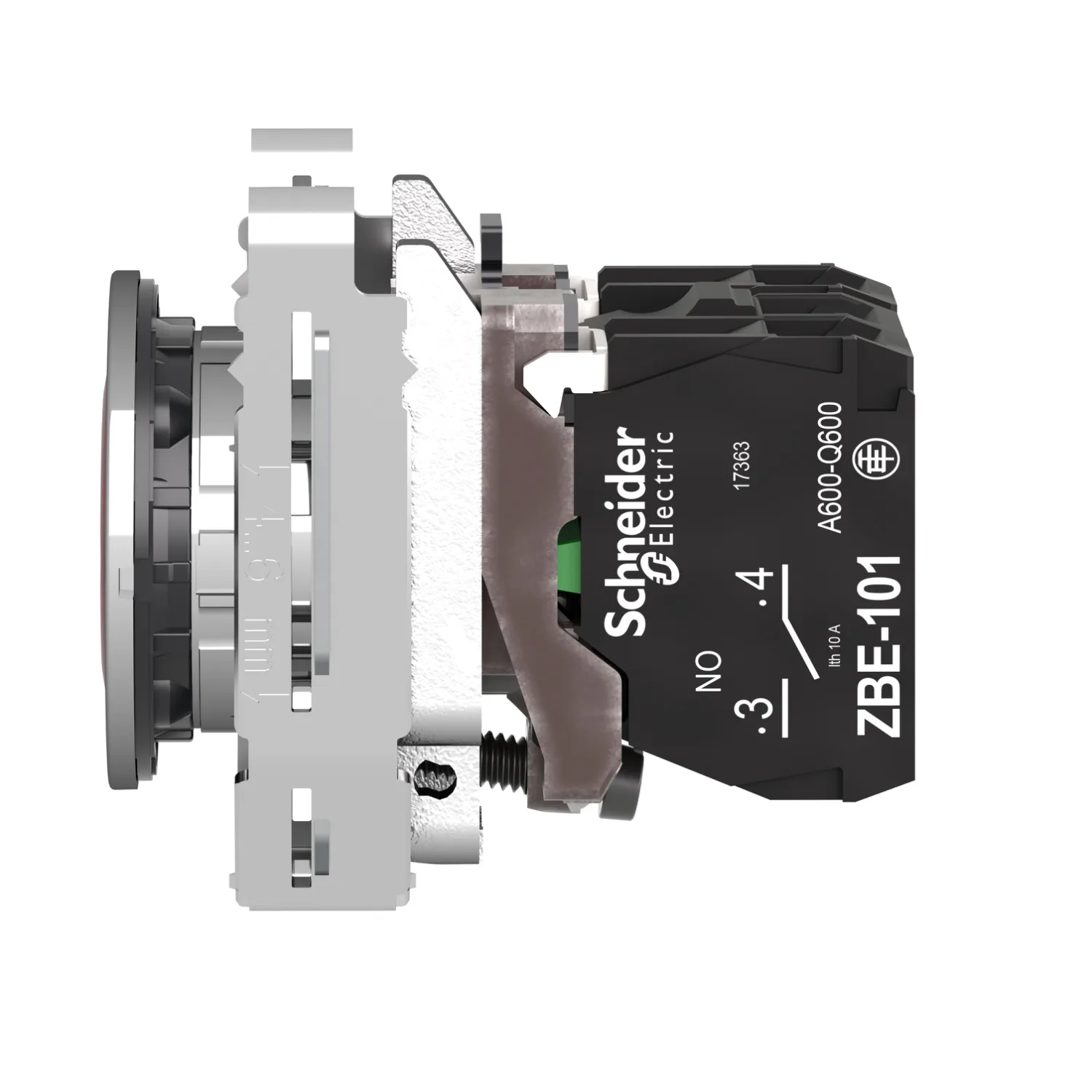

XB4FW34B5 - Işıklı, yaylı butonlar LED 24 VAC /DC Kırmızı 1 NA+1 NK
Schneider XB4FW34B5, Işıklı, yaylı butonlar LED 24 VAC /DC Kırmızı 1 NA+1 NK. Kategori: Harmony XB4. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XB4FW34B5
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:43,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB4
- Ürün Ya Da Bileşen Tipi
- Işıklı buton
- Ürün Grubu
- XB4F
- Şev Malzemesi
- Krom kaplı metal
Ürün Açıklaması
- Anma besleme voltajı 24 V AC/DC
- Schneider Electric web sitesindeki web özelleştirme aracı aracılığıyla özelleştirilmiş işaretleme seçeneği mevcuttur
- Bu butonun gömme montaj tasarımı, ergonomik ve estetik için piyasa taleplerini karşılar
- Düz bir lensi vardır ve aydınlatma kaynağı universal bir LED'dir
- Kontak tipi 1NO ve 1NC yavaş kesme ve bağlantı terminali vidalı kelepçedir
- Operatör mekanizması yay dönüşüdür
- Başlık şekli yuvarlak ve kırmızıdır
- Çerçeve krom kaplamadır ve sabitleme bileziği zamaktır
- Buton ağırlığı 132 gram, yükseklik 47 mm, ve genişlik 36.6 mm
- Kurulumun basitliği, esnekliği ve sağlamlığı, onu endüstriyel segmentlerin ve uygulamaların çoğu için uygun hale getirir
- IP66, 67, 69, ve 69K, Tip 12, 13, 4, ve 4X, IK06 ile katı cisimlere, toza, suya, ve yüksek darbelere karşı koruma sağlanır
- Birkaç isim vermek gerekirse, gömme montajlı metal dairesel kör soket, metal halka, ara parça, koruyucu yıkama, ve gömme montaj kiti, kurulumu kolaylaştırmak için ayrı olarak sipariş edilebilecek özel aksesuarlardan bazılarıdır
- Paket, bu butondan 1 adet içerir
- Panel kesite yıldız tornavida yardımı ile kolayca monte edilir
- Kontaklar ve başlıklar, titreşimi önleyecek şekilde tasarlanmıştır, bu da güvenli montaj ve kablolamanın sağlanmasına yardımcı olur
- Çevre dostudur ve çevre koruma ile ilgili RoHS, WEEE vb
- direktiflere uygundur.
Başlıca Özellikler
- Geliştirilmiş renkli başlıklarla uyumlu
- Tüm renkler için kullanılacak üniversal LED blok
- Hızlı ve kolay montaj ve demontaj
- Operatör başlığı ile mükemmel mekanik bağlantı
- Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)
Teknik Özellikler
Ana18
| Ürün Serisi | Harmony XB4 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Işıklı buton |
| Ürün Grubu | XB4F |
| Şev Malzemesi | Krom kaplı metal |
| Sabitleme Bileziği Malzemesi | Zamak |
| Montaj Çapı | 30,5 mm |
| Bölünemez Miktar Başına Satış | 1 |
| Başlık Tipi | Ankastre |
| Sinyalleme Birimi Başlığı Biçimi | Yuvarlak |
| Operatörün Tipi | yaylı kurma |
| Operatör Profili | Kırmızı sıva altı |
| Operatör Ek Bilgisi | Daz lens ile |
| Kontak Tipi Ve Düzenleme | 1 NA + 1 NK |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Işık Kaynağı | Evrensel LED |
| Ampul Tabanı | Entegre LED |
| [Us] Nominal Besleme Gerilimi | 24 V AC/DC -de 50/60 Hz |
Tamamlayıcı29
| Yükseklik | 47 mm |
|---|---|
| Genişlik | 36,6 mm |
| Derinlik | 55 mm |

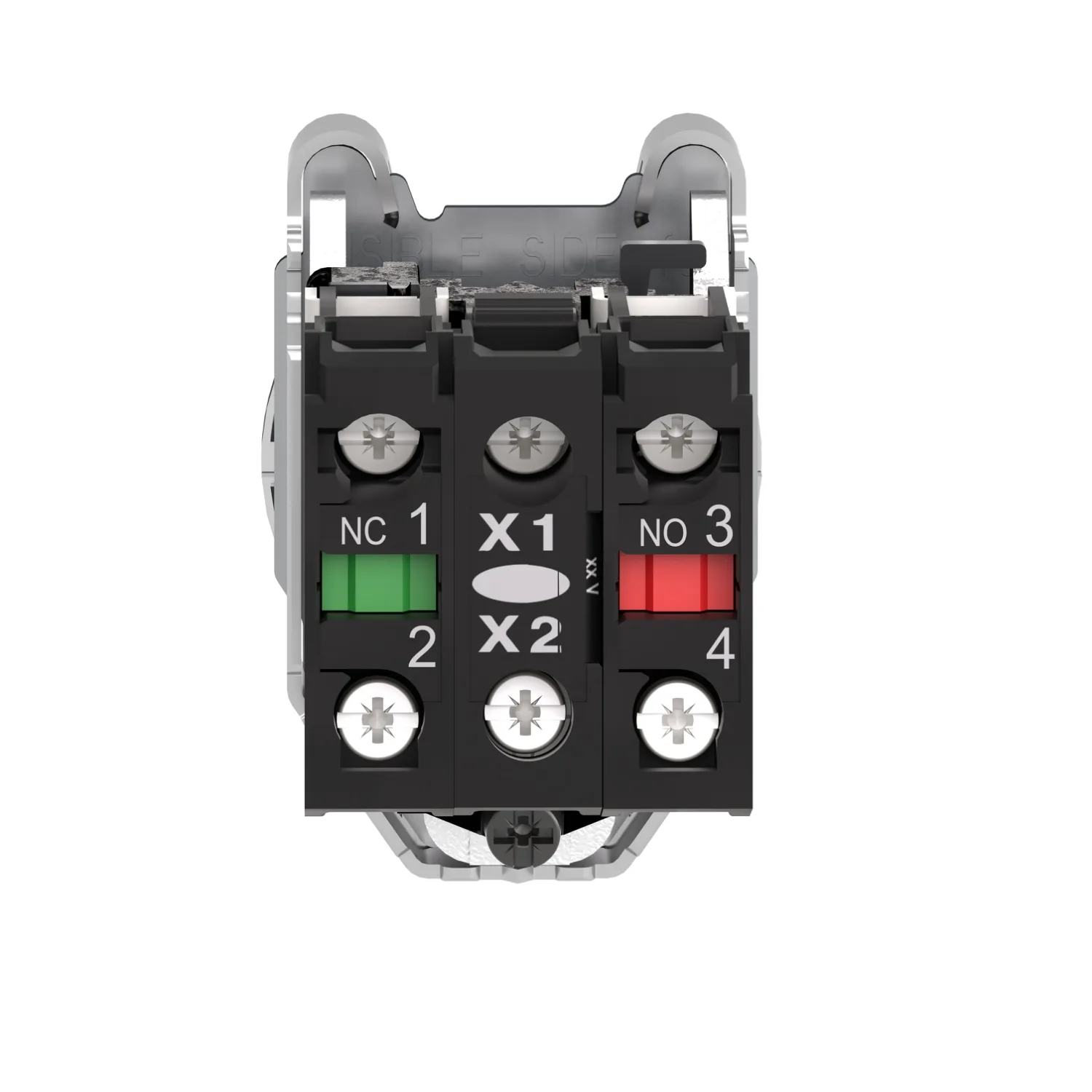

| Terminallerin Açıklaması ISO N°1 | (13-14)NO; (21-22)NC |
| Ürün Ağırlığı | 0,132 kg |
| Yüksek Basınçlı Rondelaya Direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| Cihaz Montajı | Yerleşik |
| Sabitleme Modu | Vidalarla tavsiye edilen tork: 0,8 N.m |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Gücü | 3,5 N NK değişimi elektrik durumu; 3,8 N |
| Mekanik Dayanıklılık | 10000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
| Sinyalleme Tipi | Sabit |
| Akım Tüketimi | 18 mA |
| Hizmet Ömrü | 100000 h nominal gerilimde ve 25 °C |
| Kesinti Dayanımı | 1 kV 'e uygunIEC 61000-4-5 |
| Besleme Gerilimi Limitleri | 19,2…30 V DC; 21,6…26,4 V AC |
| Cihaz Sunumu | Açılı |
Ortam14
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf I conforming to IEC 60536 |
| IP Koruma Derecesi | IP66 'e uygunIEC 60529; IP67 'e uygunIEC 60529; IP69 'e uygunIEC 60529; IP69K 'e uygunISO 20653; Type 13 'e uygunUL 50 E; Type 12 'e uygunUL 50 E; Type 4 'e uygunUL 50 E; Type 4X 'e uygunUL 50 E |
| IK Koruma Derecesi | IK06 conforming to IEC 50102 |
| Standartlar | CSA C22.2 No 14; IEC 60947-5-1; IEC 60947-5-4; UL 508; IEC 60947-1; JIS C8201-5-1; CE; JIS C8201-1 |
| Ürün Sertifikaları | UL listeli; CSA; CCC; EAC |
| Titreşim Direnci | 5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6; 2 mm, tepeden tepeye (f= 2…10 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 25 gn (süre = 6 ms) için 1000 shocks on each axis 'e uygunIEC 60068-2-27 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 |
| Elektromanyetik Alanlara Direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarja Direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| Elektromanyetik Emisyon | Sınıf B 'e uygunIEC 55011 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,6 cm |
| Package 1 Width | 5,2 cm |
| Package 1 Length | 4,3 cm |
| Paket Ağırlığı (Lbs) | 127 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 80 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 10,631 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
