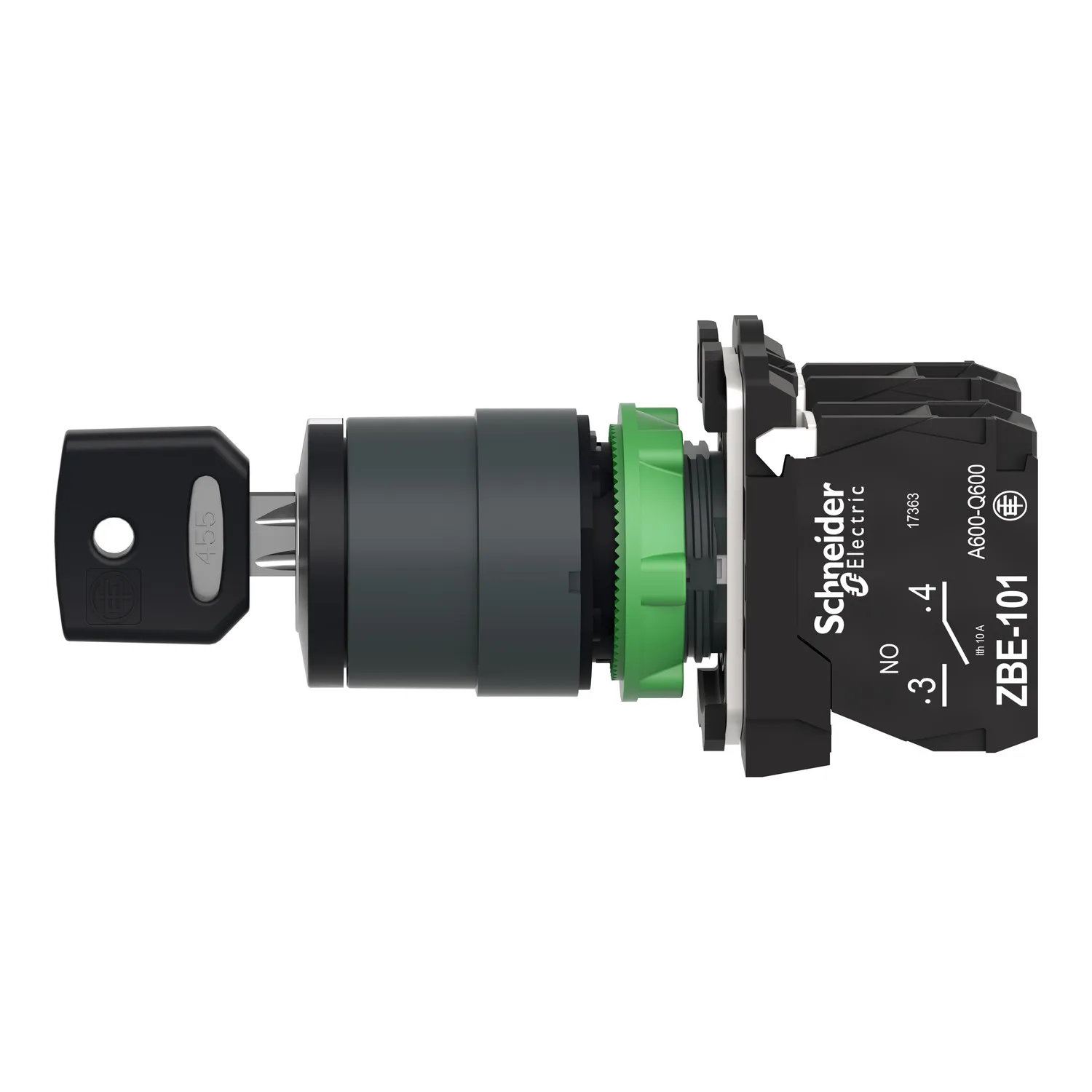

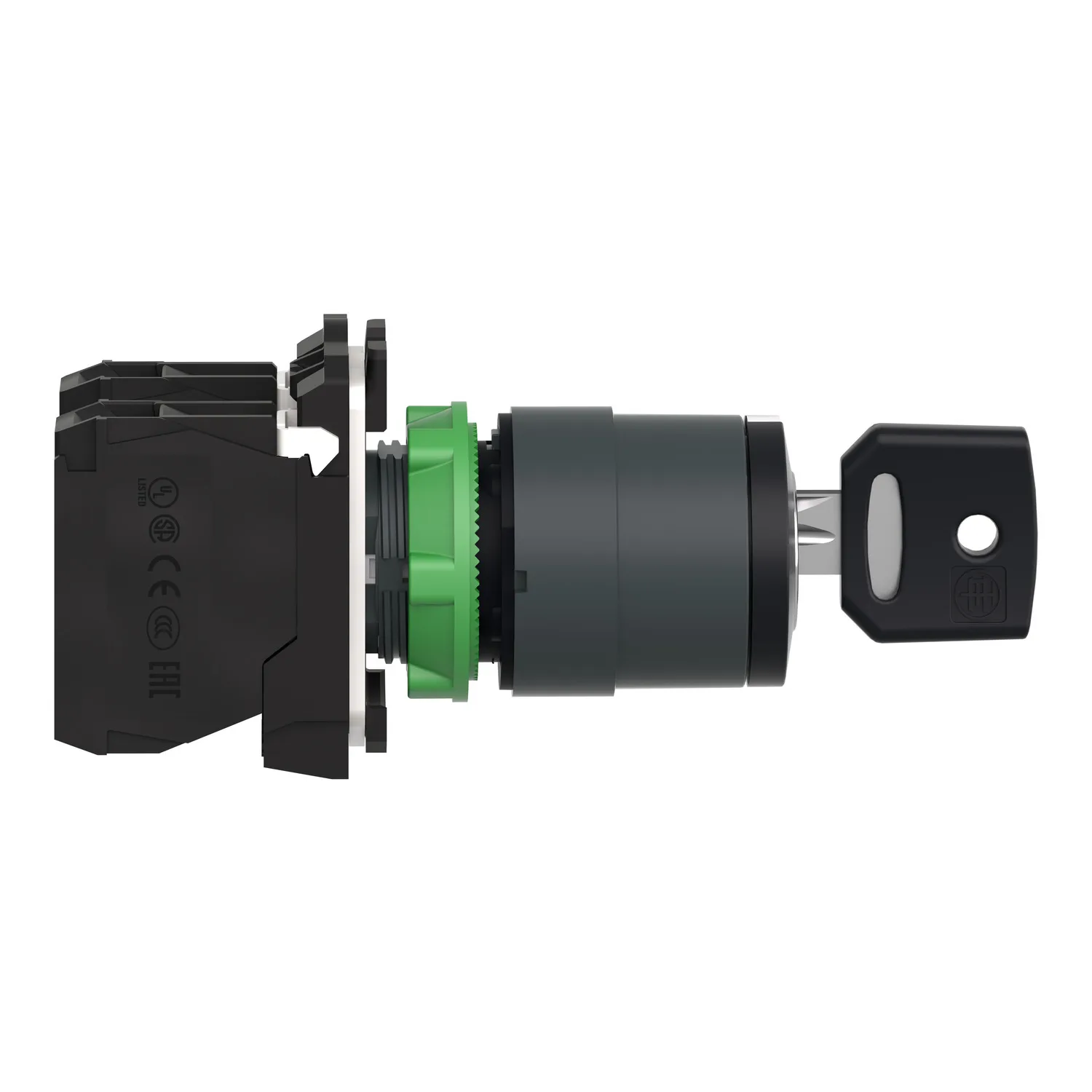

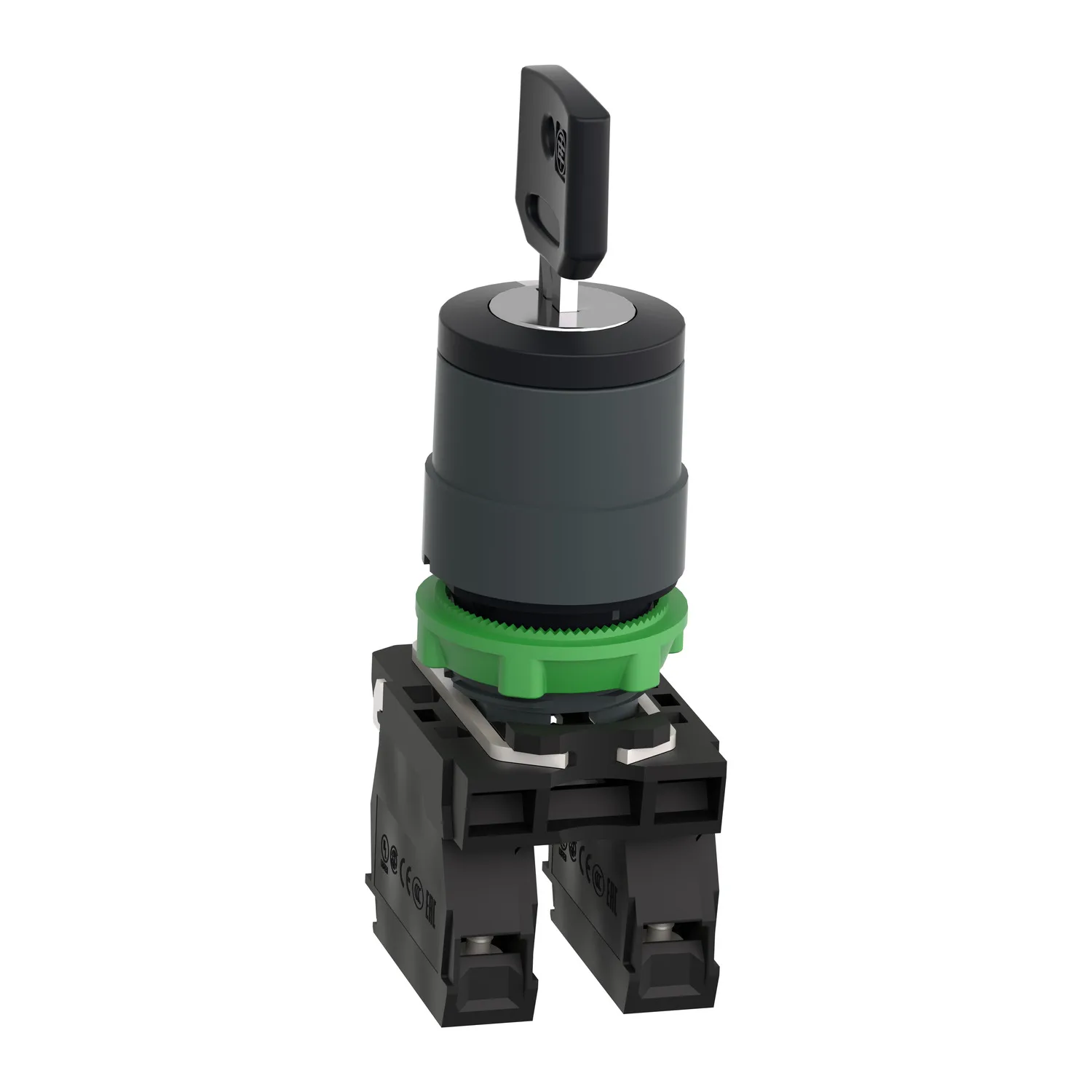

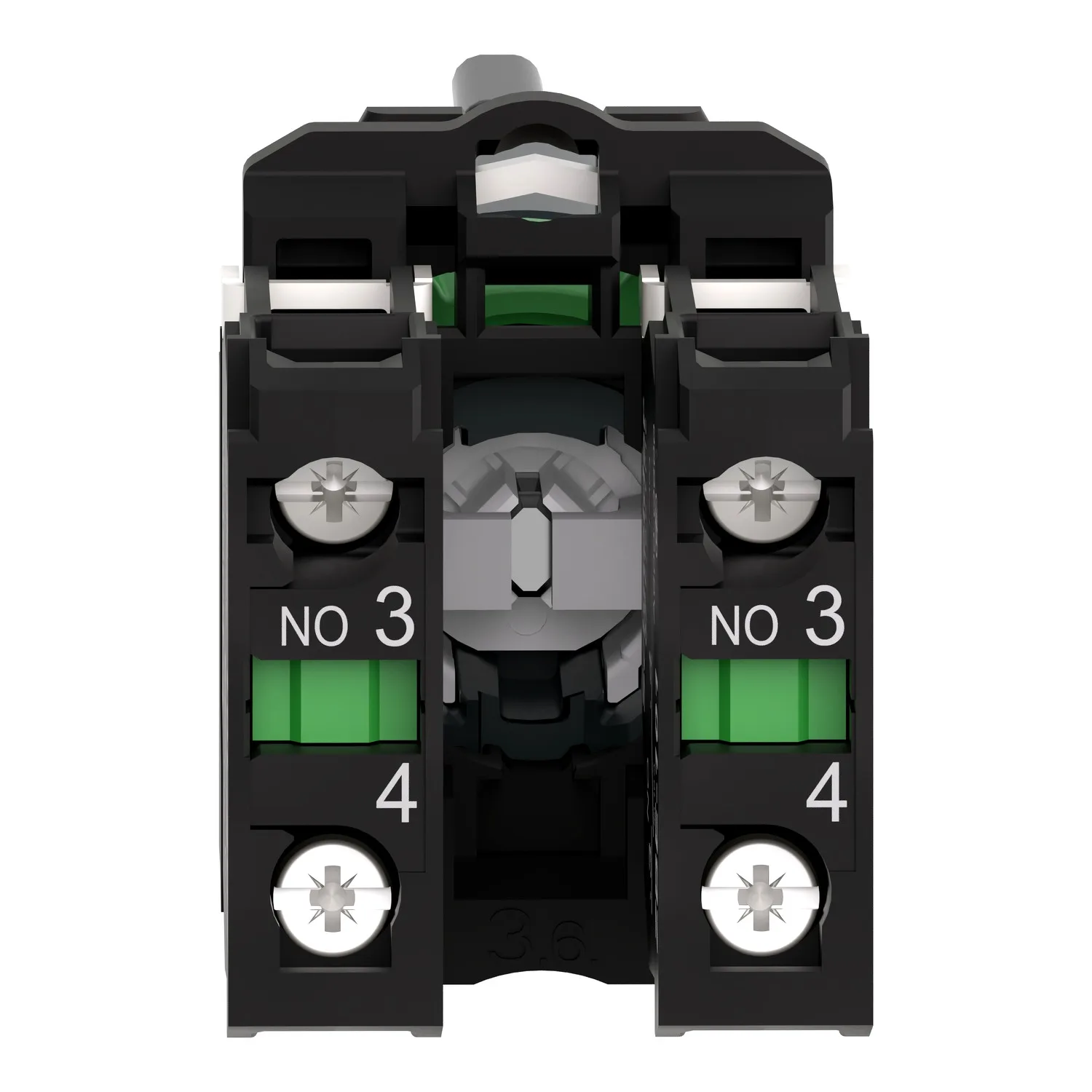

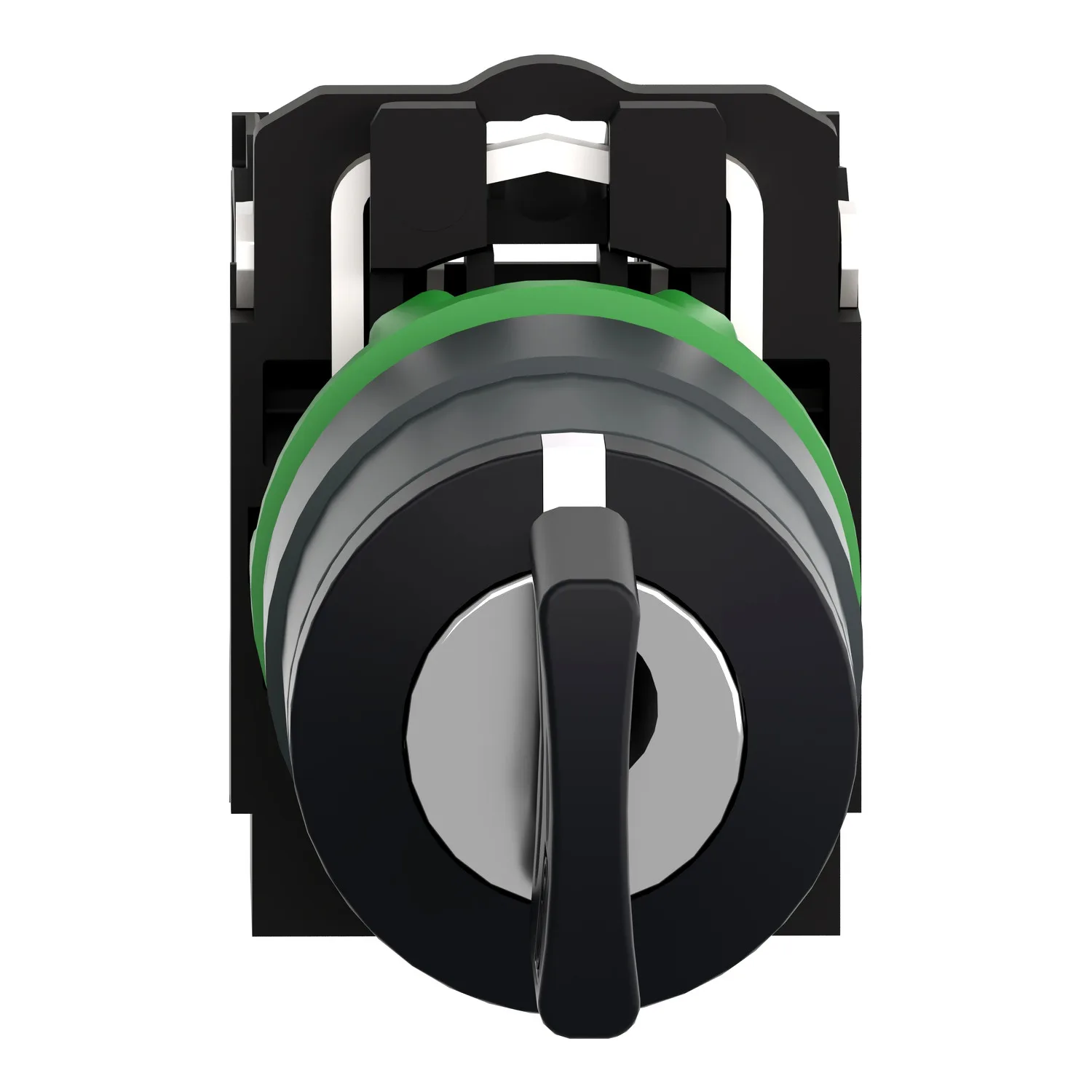

XB5AG33 - Şalter: anahtarlı çevirmeli; 22mm; Kalıcı poz: 3; NA x2; siyah; yok
Schneider XB5AG33, Şalter: anahtarlı çevirmeli; 22mm; Kalıcı poz: 3; NA x2; siyah; yok. Kategori: Harmony XB5. Stokta.
- Referans Kodu:XB5AG33
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (8 Adet) ✅
- Fiyat:40,20 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB5
- Ürün Ya Da Bileşen Tipi
- Selektör anahtarı
- Ürün Grubu
- XB5
- Şev Malzemesi
- Koyu gri plastik
Ürün Açıklaması
- Standart 22mm çapındaki kesitlere kolayca monte edilir ve basit vida-kelepçe bağlantıları ile kontrol devrelerinize bağlanır
- Yetkili personelin proses veya makine çalışma modları arasında geçiş yapması için güvenli bir yol sağlar
- IP69 sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
- Plastik çerçeve, kimyasal maddelere karşı dirençli ve/veya çift elektrik yalıtımı gerektiren uygulamalar için idealdir.
Başlıca Özellikler
- Hızlı ve kolay montaj ve demontaj
- Zorlu ortamlara dayanacak sağlamlık
- Çeşitli bağlantı türleri ile: vidalı kelepçe, konnektör, Faston konnektör, yaylı terminal veya baskılı devre kartı
- Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)
- Operatör başlığı ile mükemmel mekanik bağlantı
Teknik Özellikler
Ana15
| Ürün Serisi | Harmony XB5 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Selektör anahtarı |
| Ürün Grubu | XB5 |
| Şev Malzemesi | Koyu gri plastik |
| Başlık Tipi | Standard |
| Montaj Çapı | 22,5 mm |
| Bölünemez Miktar Başına Satış | 1 |
| Sinyalleme Birimi Başlığı Biçimi | Yuvarlak |
| Operatörün Tipi | sabit |
| Operatör Profili | anahtar düğmesi |
| Operatör Konum Bilgisi | 3 konum +/- 45° |
| Anahtar Kilidinin Tipi | Key 455 |
| Kontak Tipi Ve Düzenleme | 2 NA |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
Tamamlayıcı22
| Yükseklik | 42 mm |
|---|---|
| Genişlik | 30 mm |
| Derinlik | 96 mm |
| Terminallerin Açıklaması ISO N°1 | (13-14)NO |
| Ürün Ağırlığı | 0,831 kg |
| Yüksek Basınçlı Rondelaya Direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| Anahtar Geri Çekme Konumu | Merkez |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açıklık | Olmadan |
| Tork Değeri | 0,14 N.m Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 1000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
| Cihaz Sunumu | Açılı |
Ortam11
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II conforming to IEC 60536 |
| IP Koruma Derecesi | IP69; IP69K; IP66 'e uygunIEC 60529; IP67 |
| Enclosure Type | UL type 4X/13 |
| IK Koruma Derecesi | IK04 conforming to IEC 50102 |
| Standartlar | JIS C8201-5-1; IEC 60947-5-1; IEC 60947-5-4; IEC 60947-1; CSA C22.2 No 14; UL 508; JIS C8201-1 |
| Ürün Sertifikaları | BV; UL; CSA; DNV; LROS (Lloyds register of shipping) |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,500 cm |
| Package 1 Width | 5,400 cm |
| Package 1 Length | 9,100 cm |
| Paket Ağırlığı (Lbs) | 93,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 50 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,907 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
