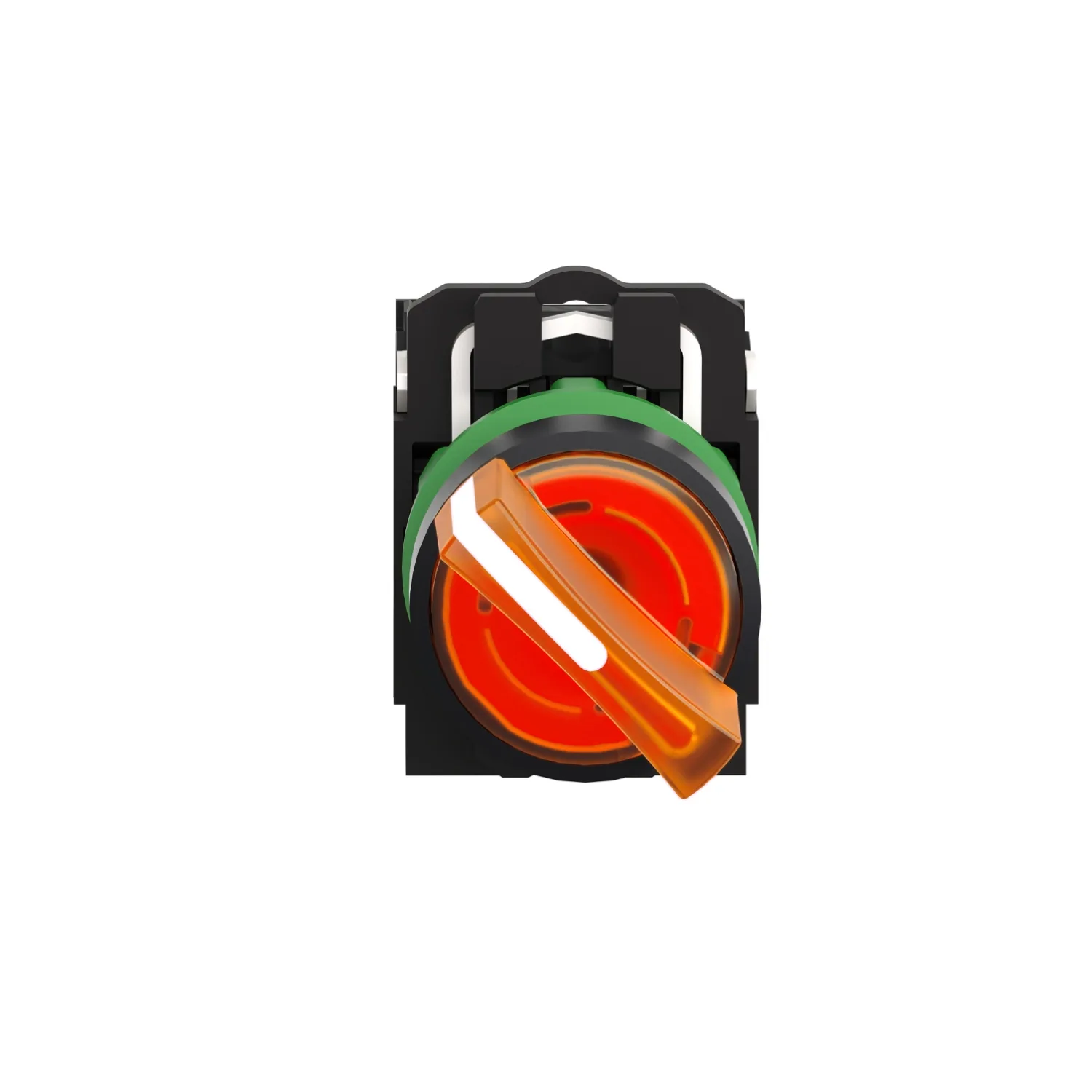

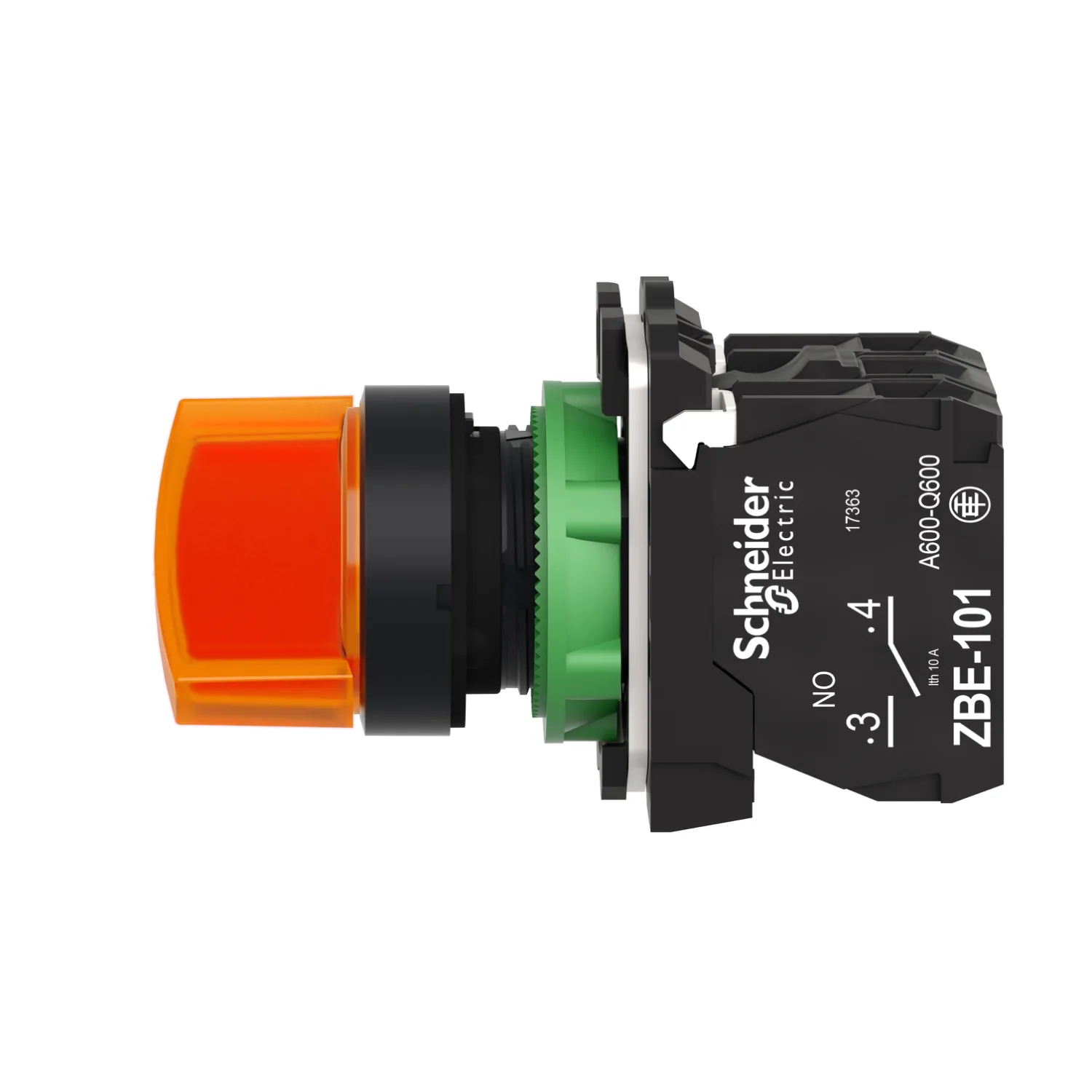

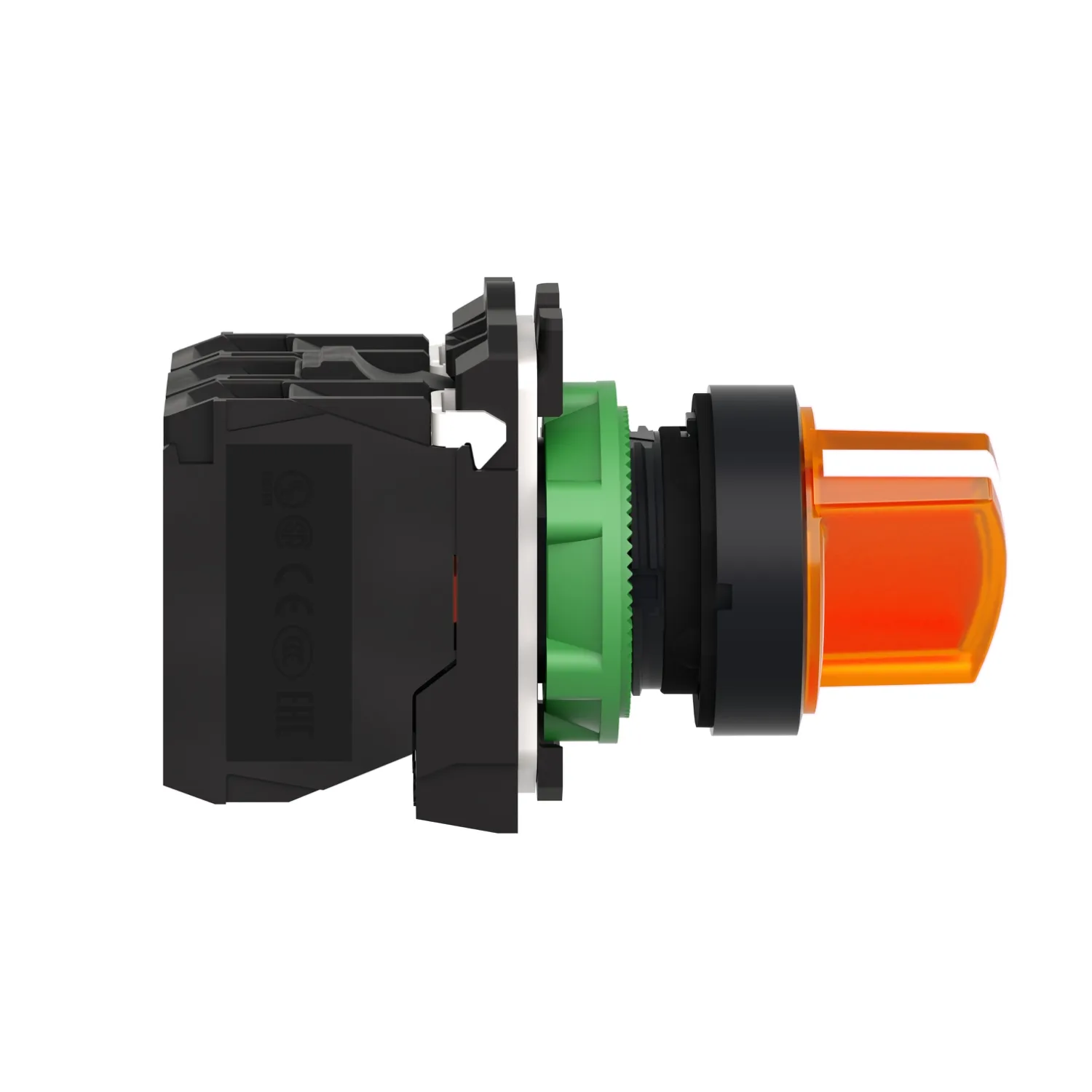

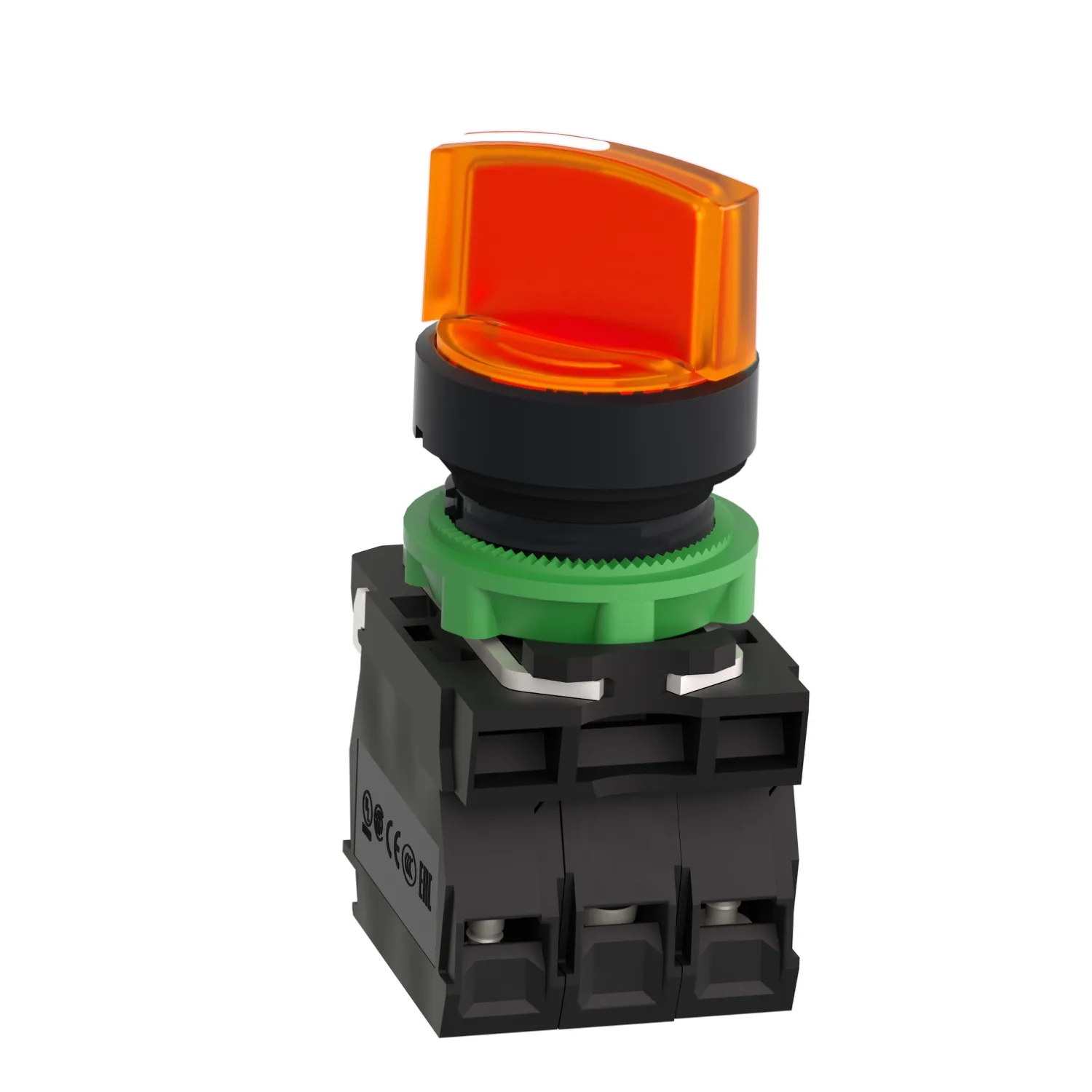

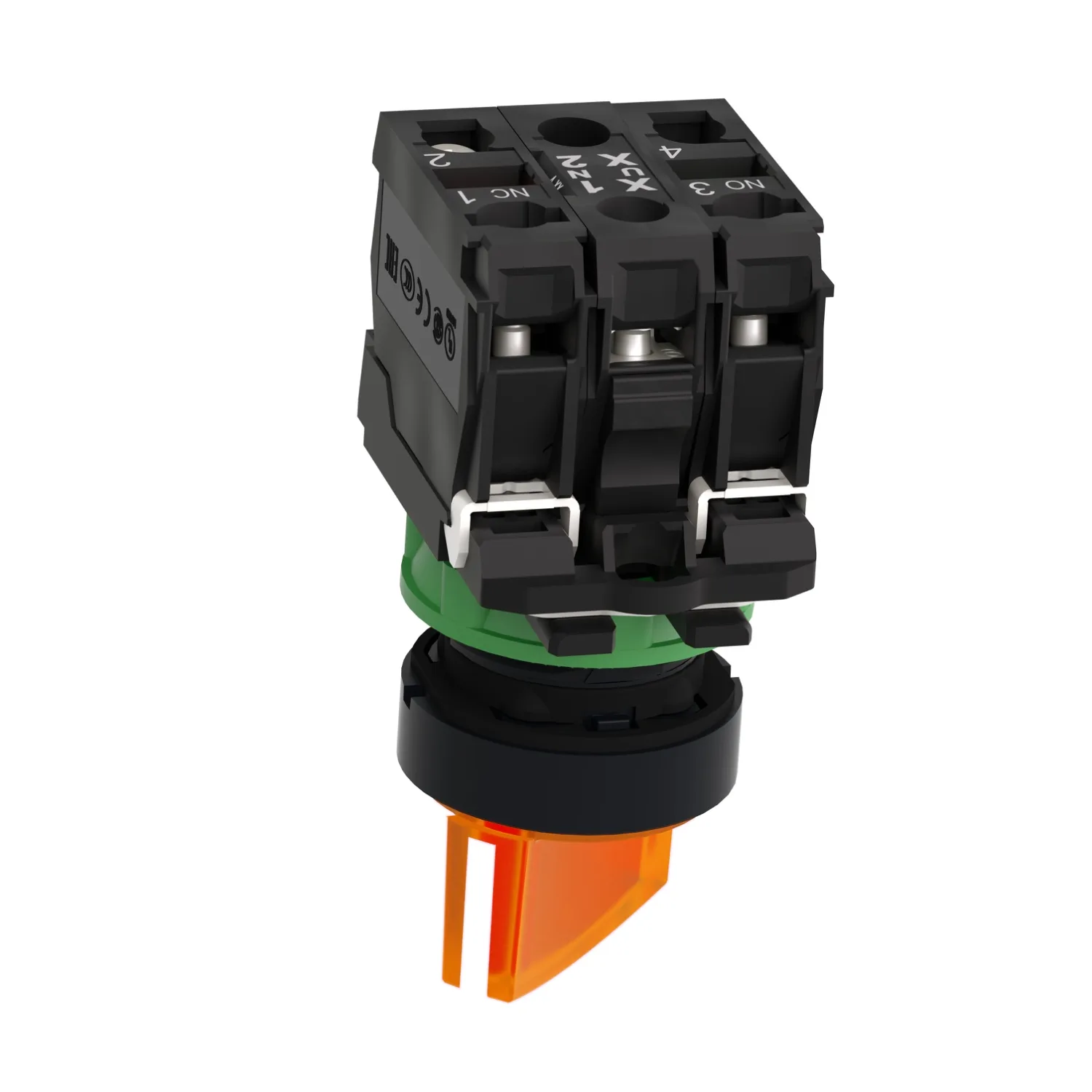

Schneider XB5AK125B5 - Işıklı seçici anahtar, Harmony XB5, gri plastik, turuncu kol, 22mm, üniversal LED, 2 konumlu, 1NO + 1NC, 24V AC DC
Schneider

Işıklı seçici anahtar, Harmony XB5, gri plastik, turuncu kol, 22mm, üniversal LED, 2 konumlu, 1NO + 1NC, 24V AC DC

Schneider XB5AK125B5, Işıklı seçici anahtar, Harmony XB5, gri plastik, turuncu kol, 22mm, üniversal LED, 2 konumlu, 1NO + 1NC, 24V AC DC. Kategori: Harmony XB5. Stokta.

  • Referans Kodu:XB5AK125B5
  • Üretici / Marka:Schneider
  • Stok Durumu:Stokta (146 Adet) ✅
  • Fiyat:30,40 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Ürün Serisi
Harmony XB5
Ürün Ya Da Bileşen Tipi
Işıklı seçici anahtar
Ürün Grubu
XB5
Şev Malzemesi
Koyu gri plastik
← Kataloğa Geri Dön

Ürün Açıklaması

  • Standart 22mm çapındaki kesitlere kolayca monte edilir ve basit vida-kelepçe bağlantıları ile kontrol devrelerinize bağlanır
  • Daha karanlık kontrol odalarında bile makinelerinizi çeşitli çalışma modlarında ayarlamanıza yardımcı olur, ve net bir görsel geri bildirim sağlar
  • IP66 / IP67 / IP69 / IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
  • Plastik çerçeve, kimyasal maddelere karşı dirençli ve/veya çift elektrik yalıtımı gerektiren uygulamalar için idealdir.

Başlıca Özellikler

  • Tüm renkler için kullanılacak üniversal LED blok
  • Geliştirilmiş renk yoğunluğu ve parlaklık
  • Hızlı ve kolay montaj ve demontaj
  • Zorlu ortamlara dayanacak sağlamlık
  • Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)

Teknik Özellikler

Ana16
Ürün SerisiHarmony XB5
Ürün Ya Da Bileşen TipiIşıklı seçici anahtar
Ürün GrubuXB5
Şev MalzemesiKoyu gri plastik
Başlık TipiStandard
Montaj Çapı22,5 mm
Bölünemez Miktar Başına Satış1
Sinyalleme Birimi Başlığı BiçimiYuvarlak
Operatörün Tipisabit
Operatör ProfiliTuruncu standart kol
Operatör Konum Bilgisi2 konum 90°
Kontak Tipi Ve Düzenleme1 NA + 1 NK
Kontak İşlemiYavaş kesen
Bağlantılar - TerminallerVida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
Ampul TabanıEntegre LED
[Us] Nominal Besleme Gerilimi24 V AC/DC -de 50/60 Hz
Tamamlayıcı27
Yükseklik42 mm
Genişlik30 mm
Derinlik70 mm
Terminallerin Açıklaması ISO N°1(11-12)NC; (13-14)NO
Ürün Ağırlığı0,516 kg
Yüksek Basınçlı Rondelaya Direnç7000000 Pa -de 55 °C, mesafe: 0,1 m
Kontak KullanımıStandart kontaklar
Pozitif AçıklıkIle 'e uygunIEC 60947-5-1 ek K
Çalışma Torku0,14 N.m Elektrik durumu değişimi YOK
Mekanik Dayanıklılık1000000 cycles
Sıkma Torku0,8…1,2 N.m 'e uygunIEC 60947-1
Vida Başının ŞekliÇapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Kontak MalzemesiGümüş alaşım (Ag/Ni)
Kisa Devre Korumasi10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
[Ith] Klasik Açık Hava Termik Akımı10 A 'e uygunIEC 60947-5-1
[Ui] Nominal Yalıtım Voltajı600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Uimp] Nominal Darbe Dayanım Voltajı6 kV 'e uygunIEC 60947-1
[Ie] Nominal Çalışma Akımı3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
Elektrik Dayanıklılığı1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt
Elektrik Güvenilirliği IEC 60947-5-4Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4
Sinyalleme TipiSabit
Işık KaynağıEvrensel LED
Besleme Gerilimi Limitleri19,2…30 V DC; 21,6…26,4 V AC
Akım Tüketimi18 mA
Hizmet Ömrü100000 h nominal gerilimde ve 25 °C
Kesinti Dayanımı1 kV 'e uygunIEC 61000-4-5
Cihaz SunumuAçılı
Ortam15
Koruyucu BakımTH
Depolama Ortam Koşulları-40…70 °C
Nominal Çalışma Ortam Sıcaklığı-40…70 °C
Elektrik Çarpmasına Karşı Koruma SınıfıSınıf II conforming to IEC 60536
IP Koruma DerecesiIP66 'e uygunIEC 60529; IP67 'e uygunIEC 60529; IP69; IP69K
Enclosure TypeUL type 4X/13
IK Koruma DerecesiIK04 conforming to IEC 50102
StandartlarIEC 60947-5-1; IEC 60947-1; JIS C8201-5-1; UL 508; IEC 60947-5-4; CSA C22.2 No 14; JIS C8201-1
Ürün SertifikalarıBV; UL; CSA; DNV; LROS (Lloyds register of shipping)
Titreşim Direnci5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
Darbe Dayanımı30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
Hızlı Geçici Akımlara Direnç2 kV 'e uygunIEC 61000-4-4
Elektromanyetik Alanlara Direnç10 V/m 'e uygunIEC 61000-4-3
Elektrostatik Deşarja Direnç6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
Elektromanyetik EmisyonSınıf B 'e uygunIEC 55011
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height3,400 cm
Package 1 Width5,400 cm
Package 1 Length9,000 cm
Paket Ağırlığı (Lbs)59,000 g
Unit Type Of Package 2BB1
Number Of Units İn Package 25
Package 2 Height8,800 cm
Package 2 Width26,500 cm
Package 2 Length3,300 cm
Package 2 Weight298,000 g
Unit Type Of Package 3S03
Number Of Units İn Package 3150
Package 3 Height30,000 cm
Package 3 Width30,000 cm
Package 3 Length40,000 cm
Package 3 Weight9,902 kg
Sözleşme garantisi1
Garanti (ay Olarak)18

Dokümanlar ve İndirmeler

Dokümanlar üreticinin sitesinde yayınlanır ve yeni sekmede açılır.

Diğer Dokümanlar3
