Schneider

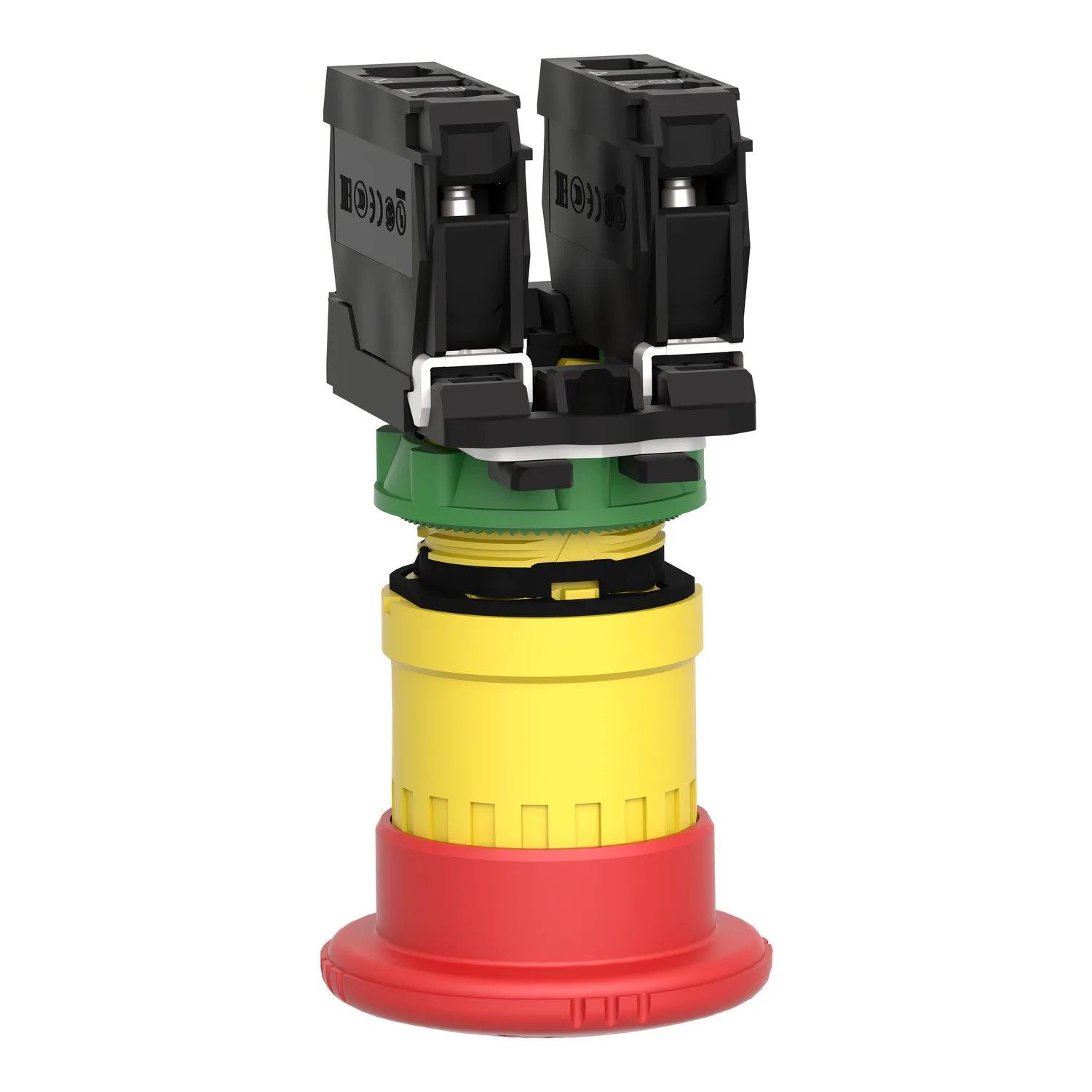

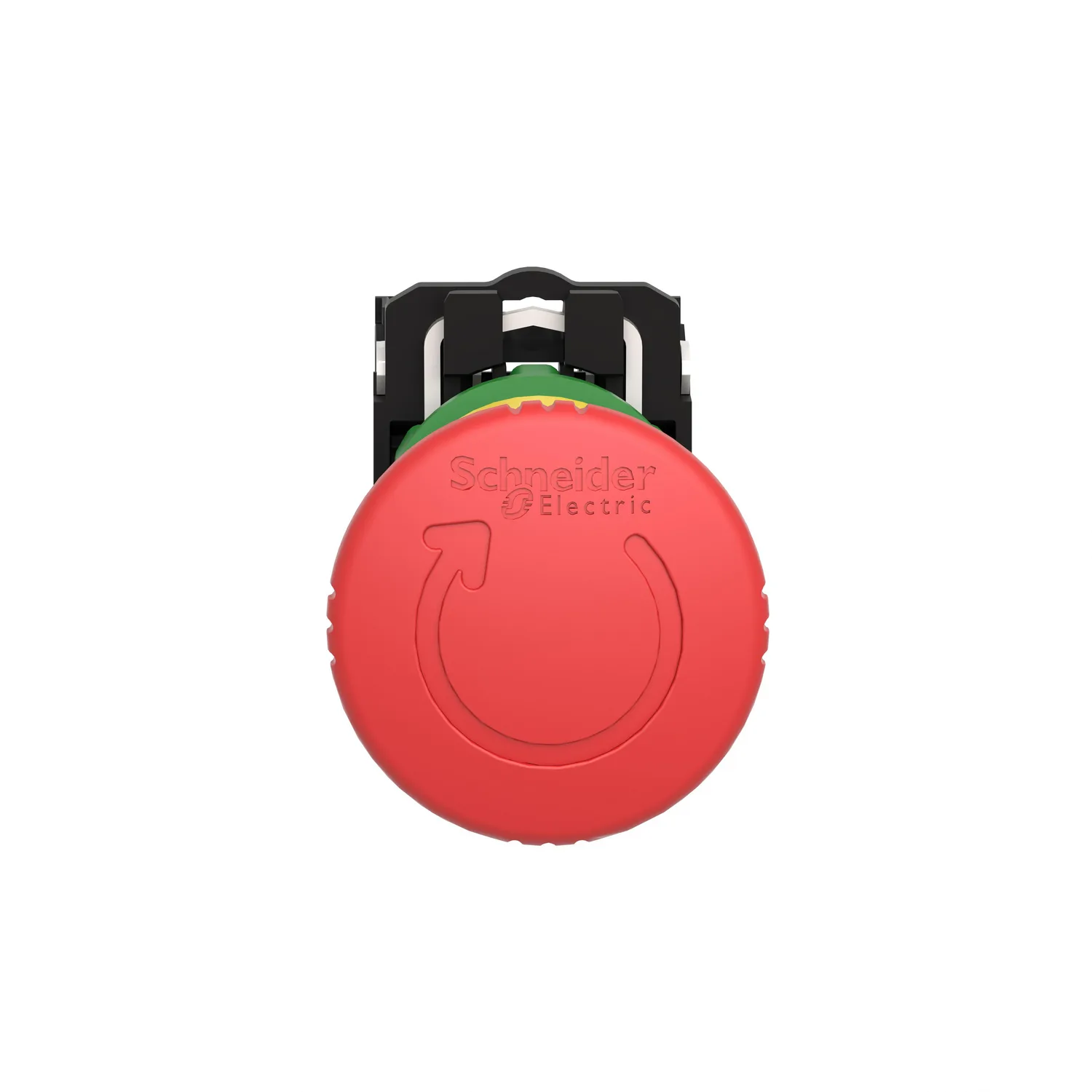

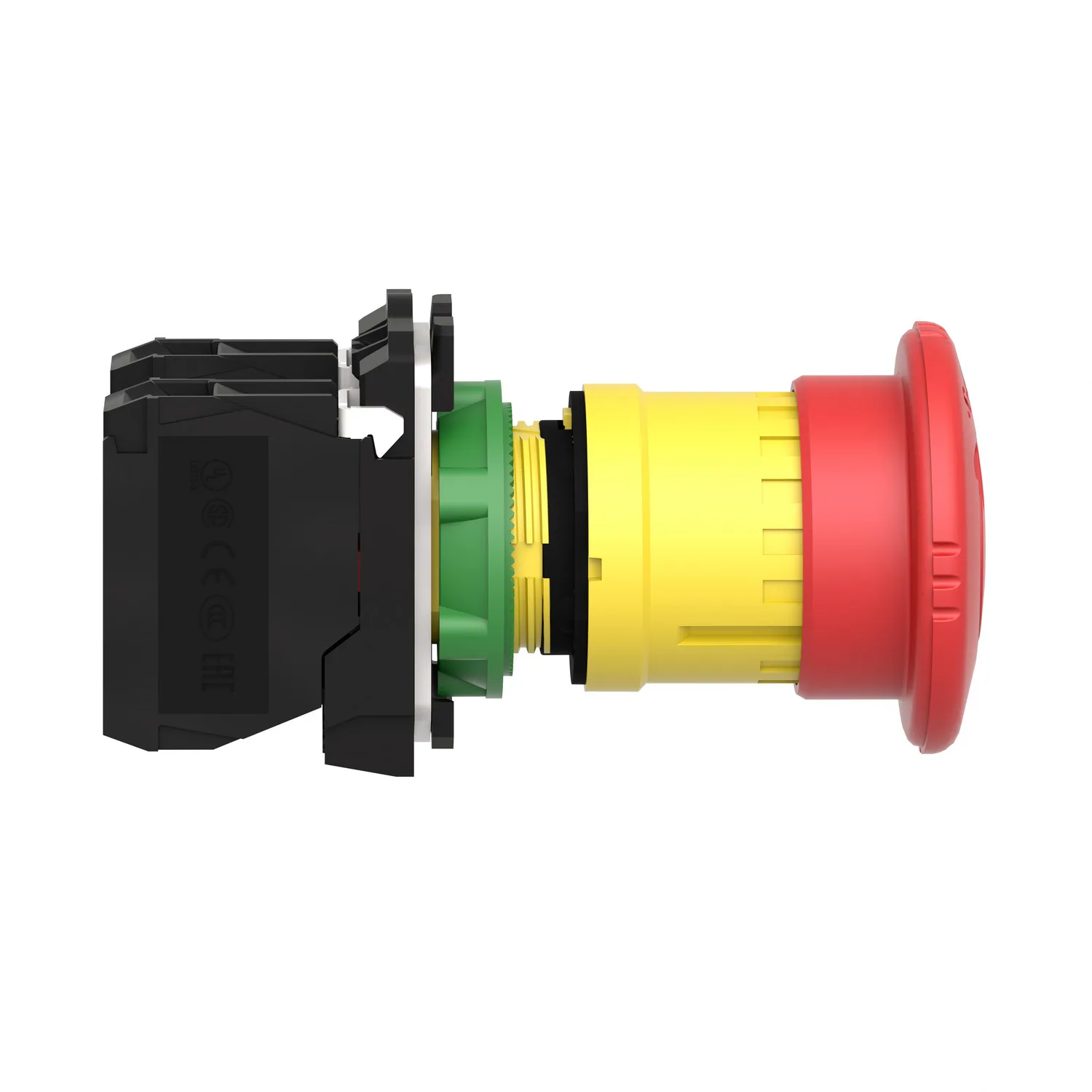

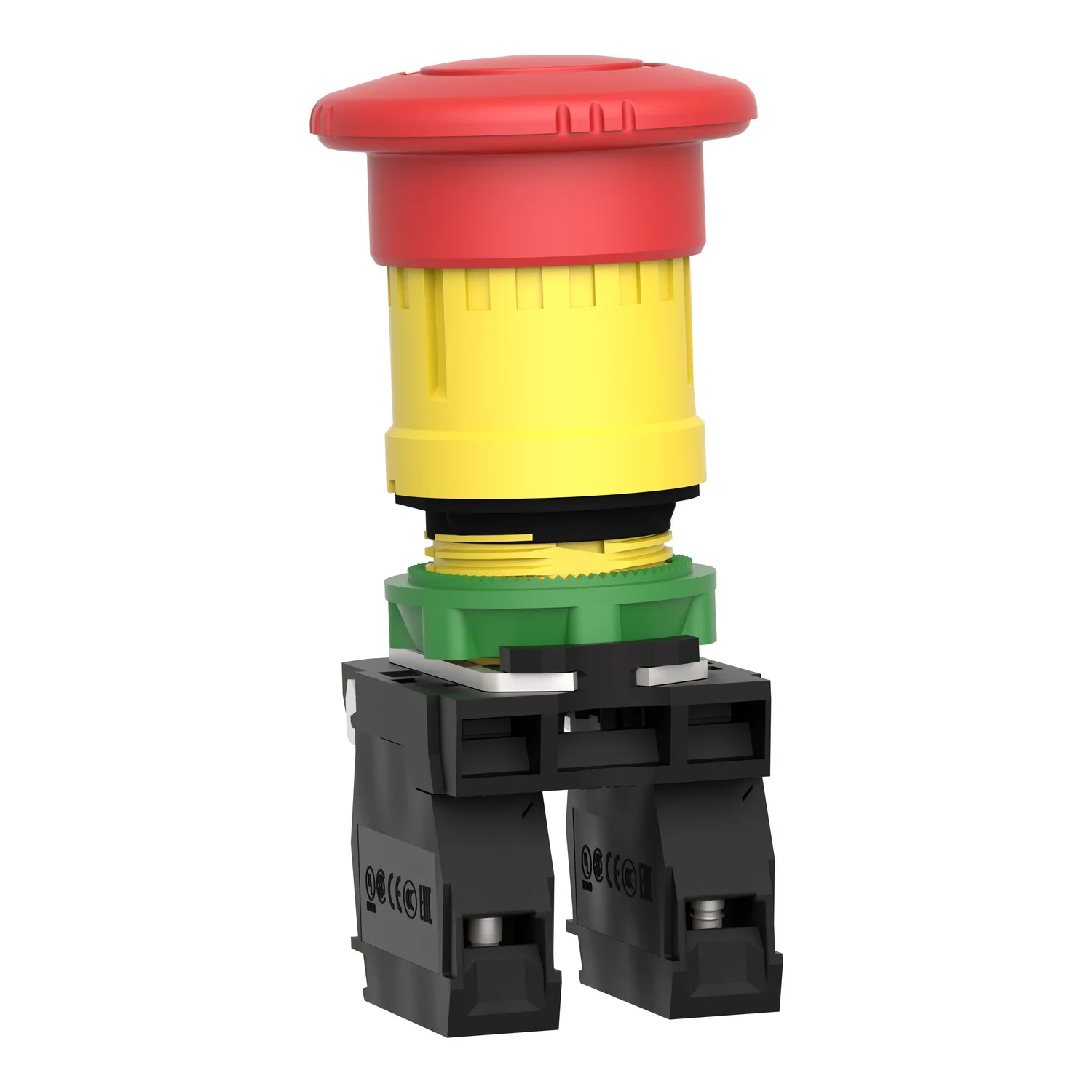

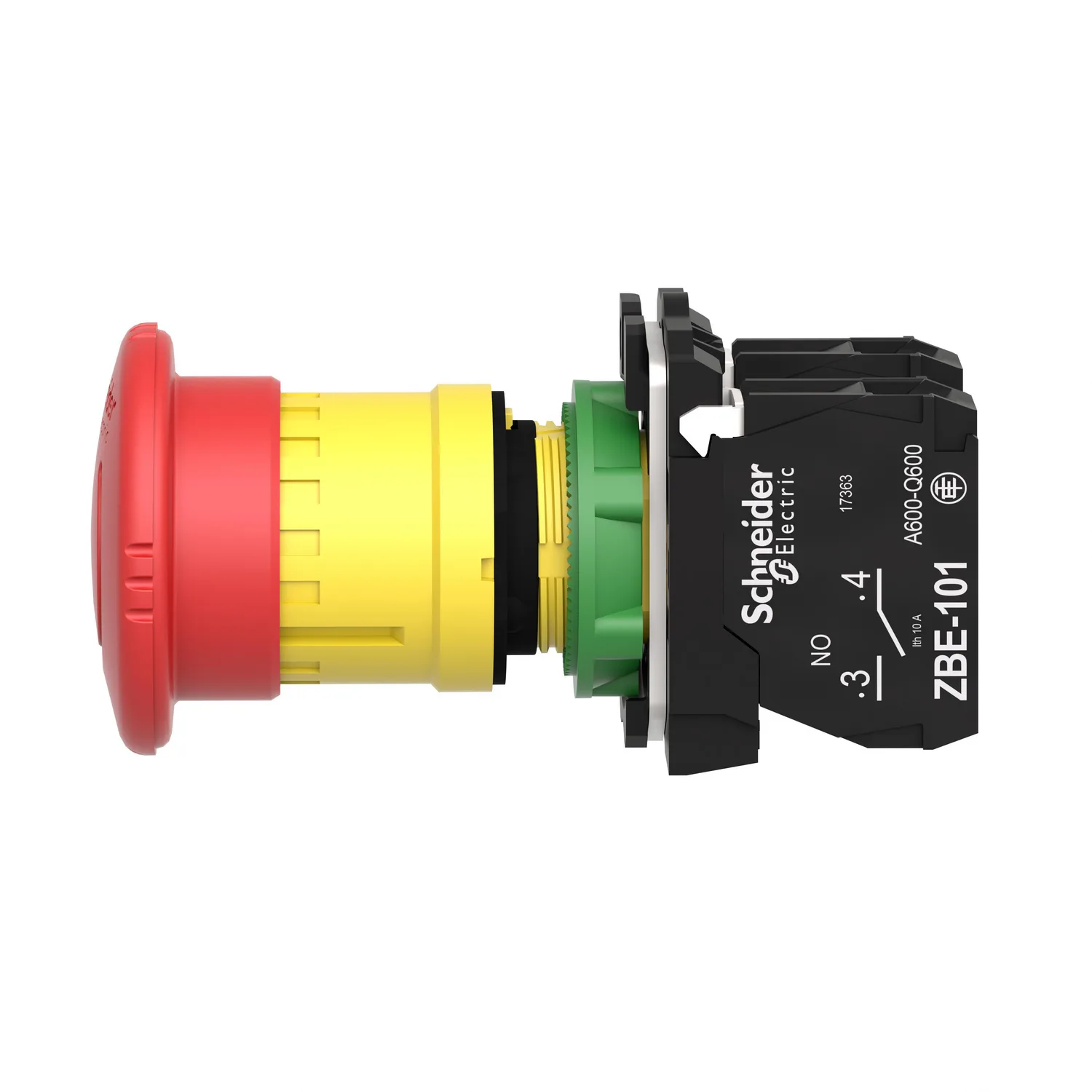

XB5AS8445 - Anahtar: acil durdurma; 22mm; Kalıcı poz.: 2; NK + NA; kırmızı; yok; IP66
Schneider XB5AS8445, Anahtar: acil durdurma; 22mm; Kalıcı poz.: 2; NK + NA; kırmızı; yok; IP66. Kategori: Harmony XB5. Stokta.
- Referans Kodu:XB5AS8445
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (6 Adet) ✅
- Fiyat:28,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB5
- Ürün Ya Da Bileşen Tipi
- Acil durdurma butonu; Acil kapatma butonu
- Ürün Grubu
- XB5
- Şev Malzemesi
- Koyu gri plastik
Ürün Açıklaması
- Net renk ve belirgin 40 mm mantar şekli sayesinde uzaktan görsel olarak net bir şekilde ayırt edilebilir
- IP66 / IP67 / IP69 / IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
- Plastik çerçeve, kimyasal maddelere karşı dirençli ve/veya çift elektrik yalıtımı gerektiren uygulamalar için idealdir.
Başlıca Özellikler
- Makinelere ve operatör güvenliğine uygun geniş modüler ürün yelpazesi.
- Üretim aksama süresini azaltarak operatör verimliliğini artırmak için aydınlatmalı tipler.
- Çeşitli ortamlarda acil çalıştırma için ergonomik tasarım
- Geniş aksesuar seti: dairesel göstergeler, zorlu ortamlar için aydınlatmalı gösterge halkaları.
Teknik Özellikler
Ana16
| Ürün Serisi | Harmony XB5 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Acil durdurma butonu; Acil kapatma butonu |
| Ürün Grubu | XB5 |
| Şev Malzemesi | Koyu gri plastik |
| Sabitleme Bileziği Malzemesi | Plastik |
| Başlık Tipi | Standard |
| Montaj Çapı | 22,5 mm |
| Bölünemez Miktar Başına Satış | 1 |
| Sinyalleme Birimi Başlığı Biçimi | Yuvarlak |
| Operatörün Tipi | tetikleme hareketi ve mekanik mandallama |
| Sıfırlama | Döndürülerek serbest bırakılan |
| Operatör Profili | Kırmızı mantar Ø 40 mm, işaretsiz |
| Kontak Tipi Ve Düzenleme | 1 NK + 1 NA |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Cihaz Sunumu | Açılı |
Tamamlayıcı20
| Yükseklik | 43 mm |
|---|---|
| Genişlik | 40 mm |
| Derinlik | 82 mm |

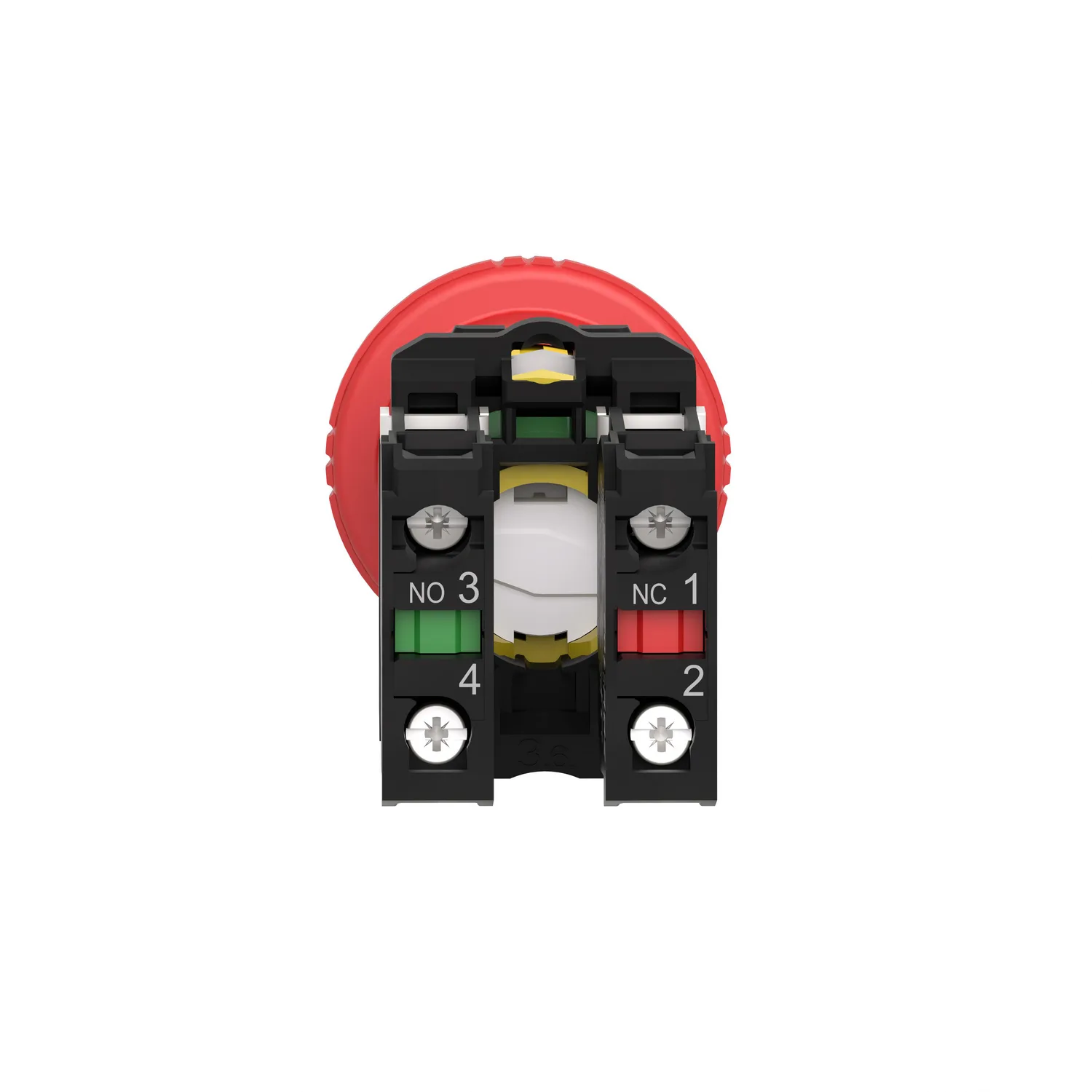

| Terminallerin Açıklaması ISO N°1 | (11-12)NC; (13-14)NO |
| Ürün Ağırlığı | 0,072 kg |
| Yüksek Basınçlı Rondelaya Direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 4,3 mm (toplam hareket) |
| Mekanik Dayanıklılık | 300000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
Ortam11
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 60536 |
| IP Koruma Derecesi | IP66 'e uygunIEC 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| IK Koruma Derecesi | IK03 conforming to IEC 50102 |
| Standartlar | UL 508; IEC 60947-5-5; IEC 60947-5-4; IEC 60947-5-1; ISO 13850; IEC 60364-5-53; CSA C22.2 No 14; JIS C8201-5-1; IEC 60947-1; IEC 60204-1; JIS C8201-1 |
| Ürün Sertifikaları | CSA; LROS (Lloyds register of shipping); BV; UL listeli; DNV |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 5,400 cm |
| Package 1 Length | 9,600 cm |
| Paket Ağırlığı (Lbs) | 66,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 80 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 5,758 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 640 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 57,084 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
