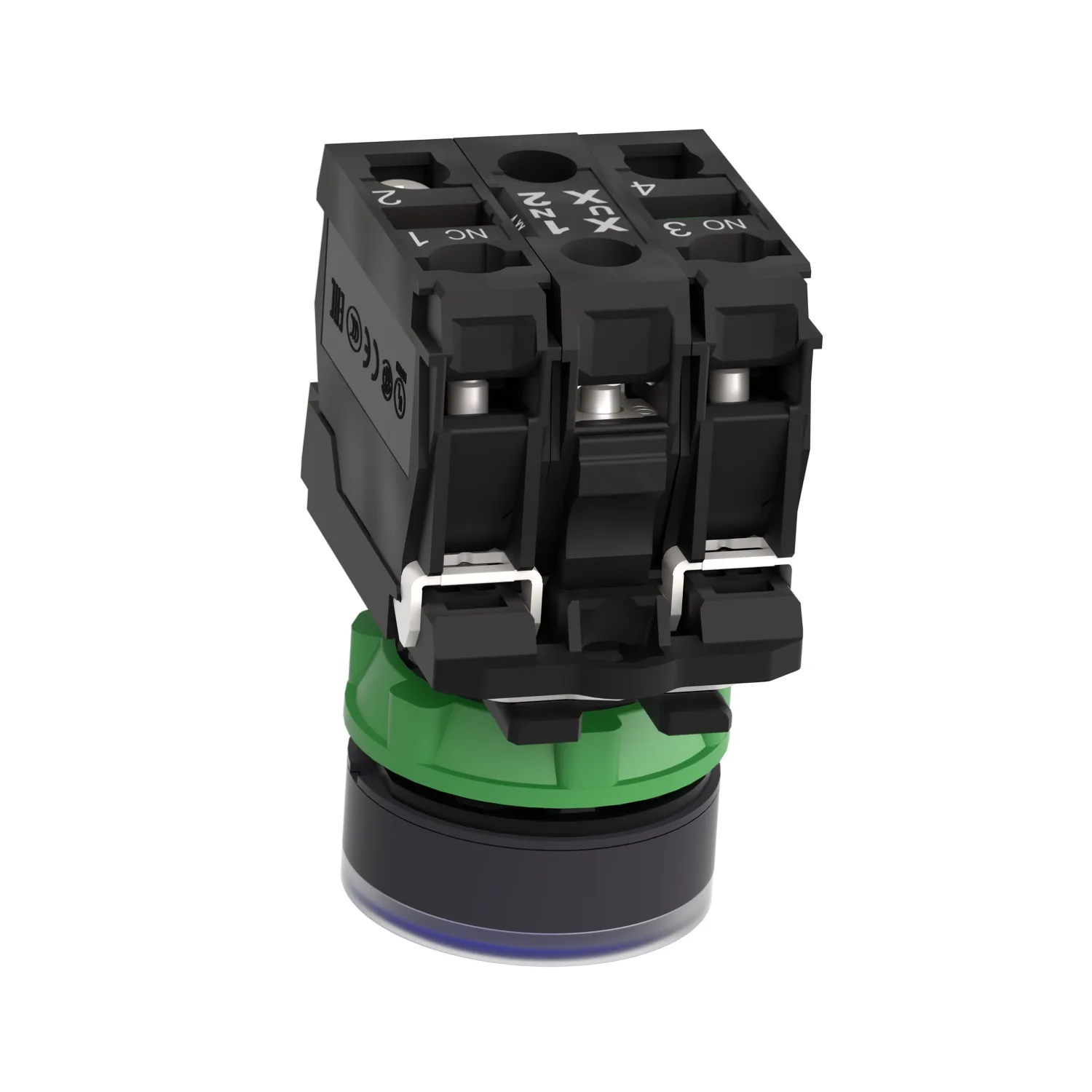

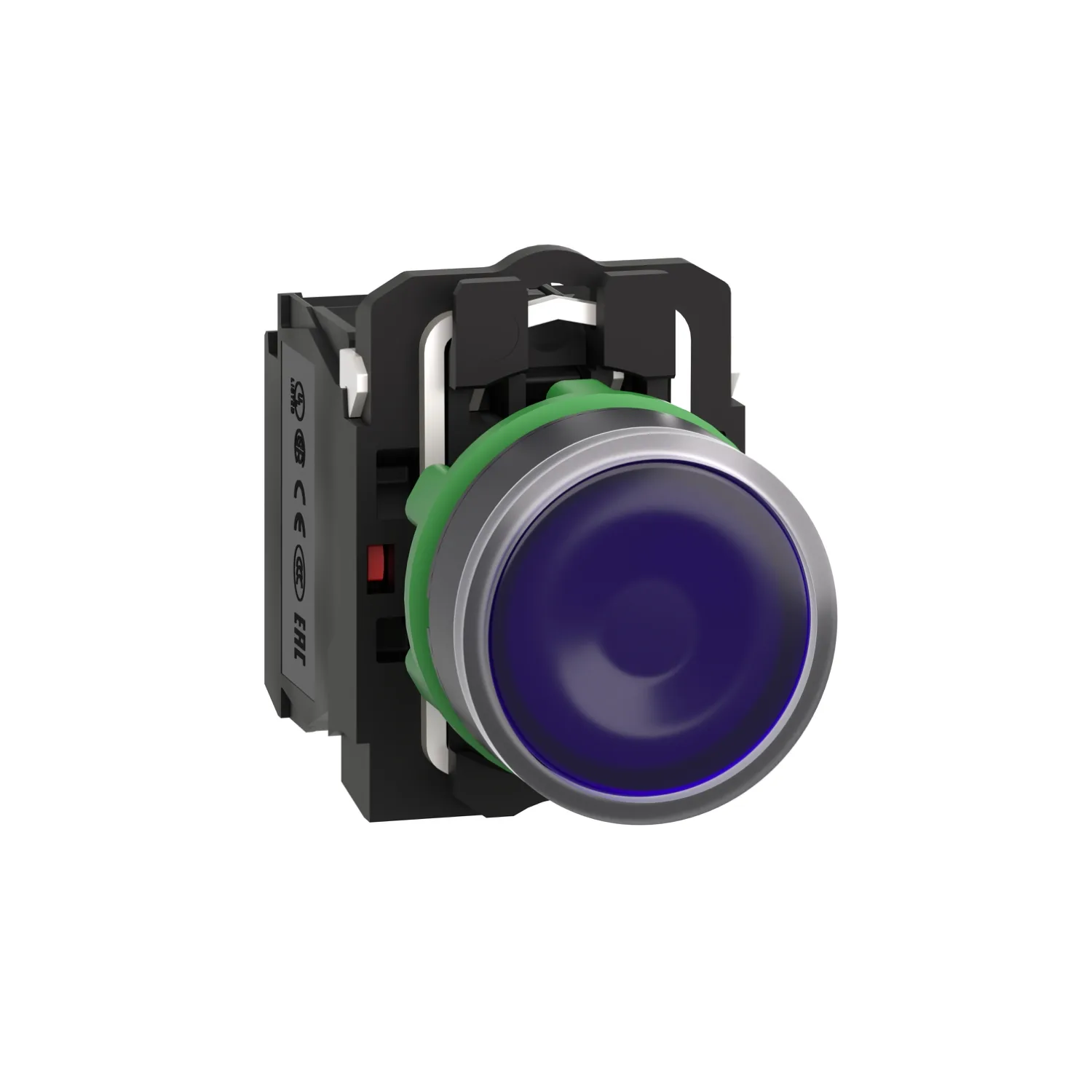

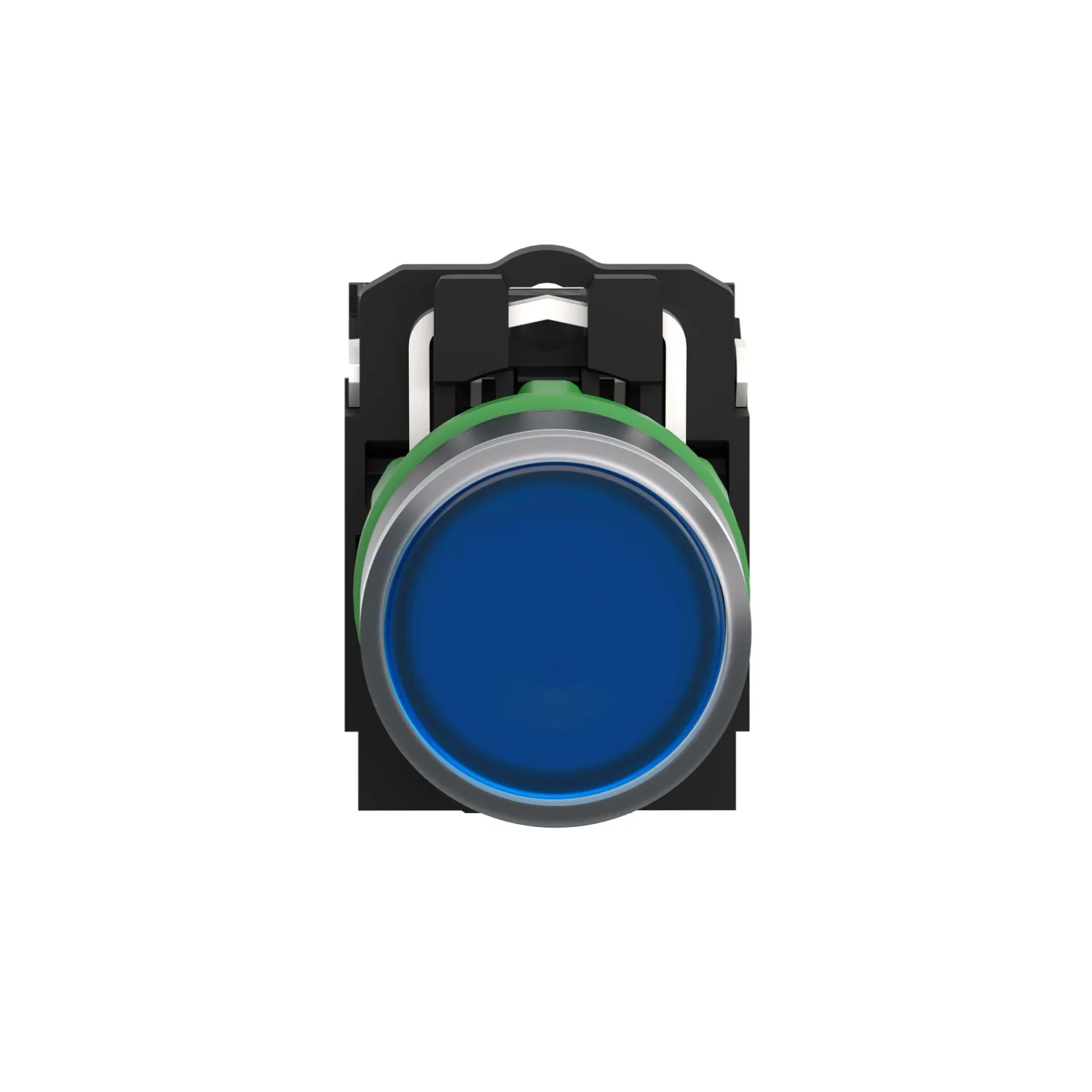

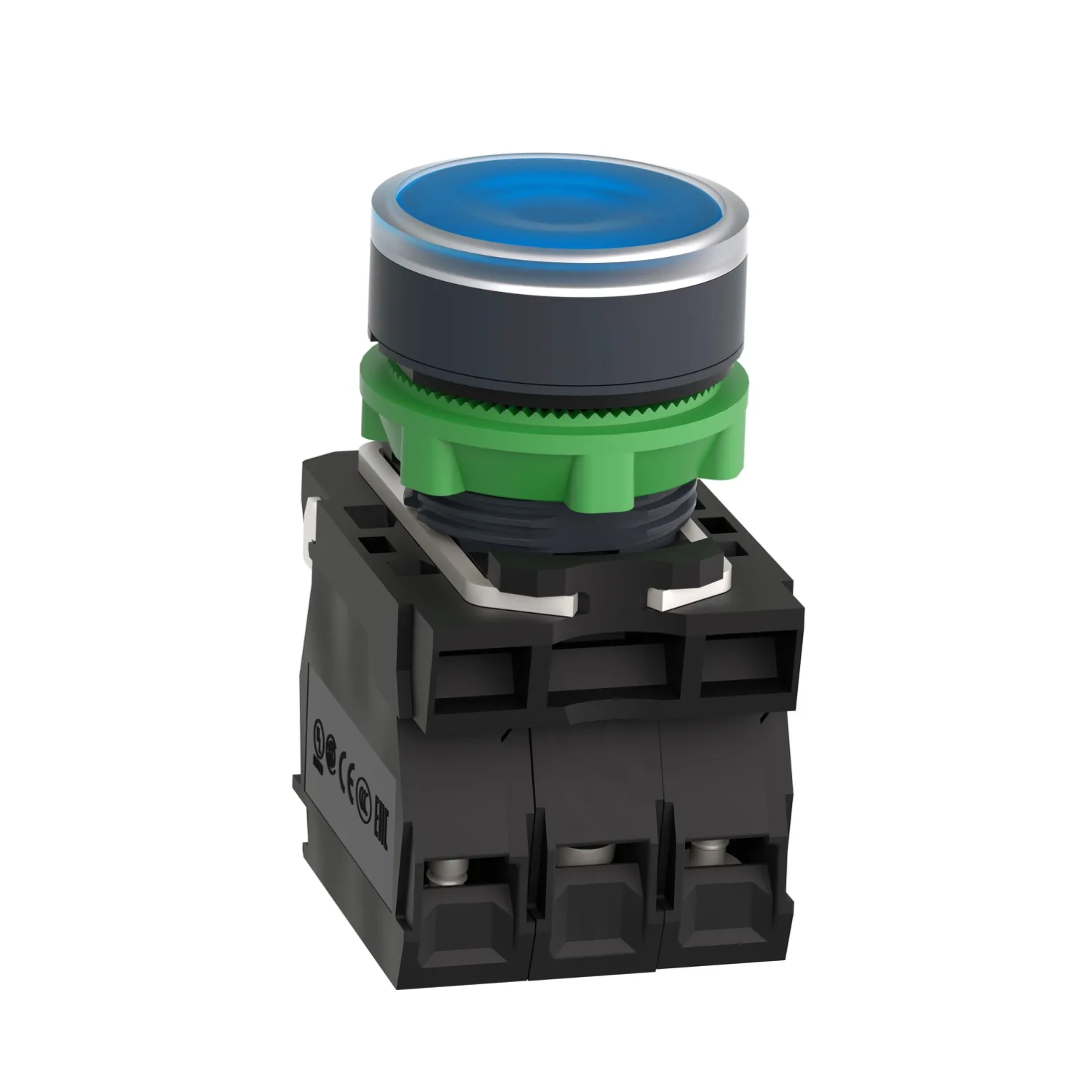

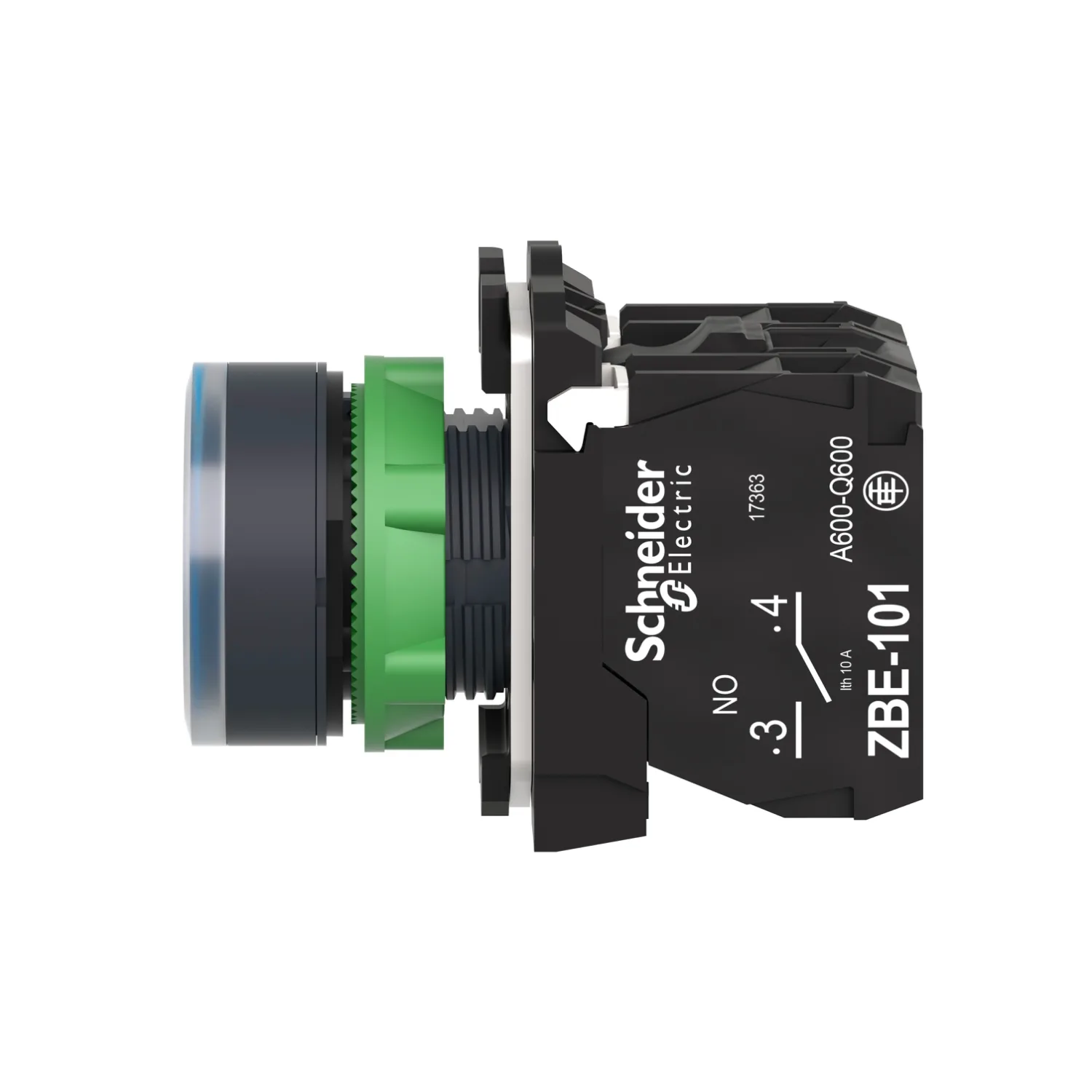

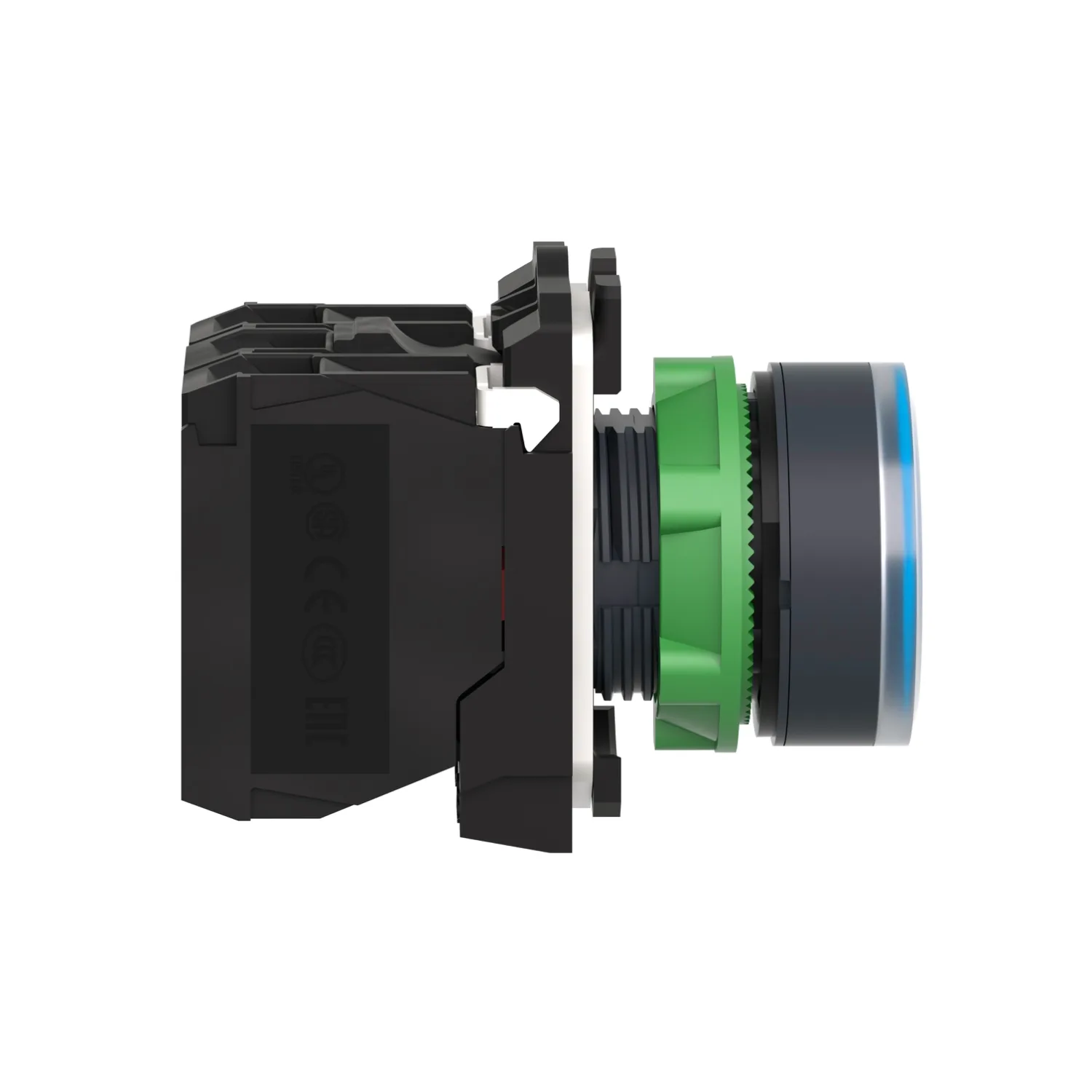

Schneider XB5AW36B5 - Şalter: basmalı buton; 22mm; Sabit poz: 1; NC + NO; mavi; LED; 24V
Schneider

XB5AW36B5 - Şalter: basmalı buton; 22mm; Sabit poz: 1; NC + NO; mavi; LED; 24V

Schneider XB5AW36B5, Şalter: basmalı buton; 22mm; Sabit poz: 1; NC + NO; mavi; LED; 24V. Kategori: Harmony XB5. Stokta.

  • Referans Kodu:XB5AW36B5
  • Üretici / Marka:Schneider
  • Stok Durumu:Stokta (22 Adet) ✅
  • Fiyat:20,90 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Ürün Serisi
Harmony XB5
Ürün Ya Da Bileşen Tipi
Işıklı buton
Ürün Grubu
XB5
Şev Malzemesi
Koyu gri plastik
← Kataloğa Geri Dön

Ürün Açıklaması

  • Standart 22mm çaplı panel kesitlerine kolayca takılır Klasik vidalı kelepçe bağlantıları ile kontrol devrelerine bağlanmıştır
  • Parlak ve uzun ömürlü led aydınlatma sayesinde uzaktan görsel olarak net bir şekilde ayırt edilir
  • IP66 / IP67 / IP69 / IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
  • Plastik çerçeve, kimyasal maddelere karşı dirençli ve/veya çift elektrik yalıtımı gerektiren uygulamalar için idealdir.

Başlıca Özellikler

  • Tüm renkler için kullanılacak universal LED blok
  • Geliştirilmiş renk yoğunluğu ve parlaklık
  • Hızlı ve kolay montaj ve demontaj
  • Zorlu ortamlara dayanacak sağlamlık
  • Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)

Teknik Özellikler

Ana19
Ürün SerisiHarmony XB5
Ürün Ya Da Bileşen TipiIşıklı buton
Ürün GrubuXB5
Şev MalzemesiKoyu gri plastik
Sabitleme Bileziği MalzemesiPlastik
Başlık TipiStandard
Montaj Çapı22,5 mm
Bölünemez Miktar Başına Satış1
Sinyalleme Birimi Başlığı BiçimiYuvarlak
Operatörün Tipiyaylı kurma
Operatör ProfiliMavi sıva altı, işaretsiz
Operatör Ek BilgisiDaz lens ile
Kontak Tipi Ve Düzenleme1 NA + 1 NK
Kontak İşlemiYavaş kesen
Bağlantılar - TerminallerVida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1
Işık KaynağıEvrensel LED
Ampul TabanıEntegre LED
[Us] Nominal Besleme Gerilimi24 V AC/DC 50/60 Hz
Başlık/Operatör Veya Lens RengiMavi
Tamamlayıcı27
Yükseklik42 mm
Genişlik30 mm
Derinlik57 mm
Terminallerin Açıklaması ISO N°1(21-22)NC; (13-14)NO
Ürün Ağırlığı0,056 kg
Yüksek Basınçlı Rondelaya Direnç7000000 Pa -de 55 °C, mesafe: 0,1 m
Kontak KullanımıStandart kontaklar
Pozitif AçıklıkIle 'e uygunIEC 60947-5-1 ek K
Çalışma Hareketi1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket)
Çalışma Gücü3,5 N NK değişimi elektrik durumu; 3,8 N
Mekanik Dayanıklılık10000000 cycles
Sıkma Torku0,8…1,2 N.m 'e uygunIEC 60947-1
Vida Başının ŞekliÇapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Kontak MalzemesiGümüş alaşım (Ag/Ni)
Kisa Devre Korumasi10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
[Ith] Klasik Açık Hava Termik Akımı10 A 'e uygunIEC 60947-5-1
[Ui] Nominal Yalıtım Voltajı600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Uimp] Nominal Darbe Dayanım Voltajı6 kV 'e uygunIEC 60947-1
[Ie] Nominal Çalışma Akımı3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
Elektrik Dayanıklılığı1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük fakt
Elektrik Güvenilirliği IEC 60947-5-4Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4
Sinyalleme TipiSabit
Besleme Gerilimi Limitleri19,2…30 V DC; 21,6…26,4 V AC
Akım Tüketimi18 mA
Hizmet Ömrü100000 h nominal gerilimde ve 25 °C
Kesinti Dayanımı1 kV 'e uygunIEC 61000-4-5
Cihaz SunumuAçılı
Ortam15
Koruyucu BakımTH
Depolama Ortam Koşulları-40…70 °C
Nominal Çalışma Ortam Sıcaklığı-40…70 °C
Aşırı Gerilim KategorisiClass II conforming to IEC 60536
IP Koruma DerecesiIP66 'e uygunIEC 60529; IP69; IP69K; IP67
Enclosure TypeUL type 4X/13
IK Koruma DerecesiIK05 conforming to IEC 50102
StandartlarJIS C8201-5-1; IEC 60947-1; UL 508; IEC 60947-5-4; IEC 60947-5-1; CSA C22.2 No 14; JIS C8201-1
Ürün SertifikalarıCSA; LROS (Lloyds register of shipping); BV; UL listeli; DNV
Titreşim Direnci5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
Darbe Dayanımı30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
Hızlı Geçici Akımlara Direnç2 kV 'e uygunIEC 61000-4-4
Elektromanyetik Alanlara Direnç10 V/m 'e uygunIEC 61000-4-3
Elektrostatik Deşarja Direnç6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
Elektromanyetik EmisyonSınıf B 'e uygunIEC 55011
Paketleme üniteleri12
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height8,800 cm
Package 1 Width3,400 cm
Package 1 Length5,400 cm
Paket Ağırlığı (Lbs)55,000 g
Unit Type Of Package 2S03
Number Of Units İn Package 2100
Package 2 Height30 cm
Package 2 Width30 cm
Package 2 Length40 cm
Package 2 Weight5,907 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
