Schneider

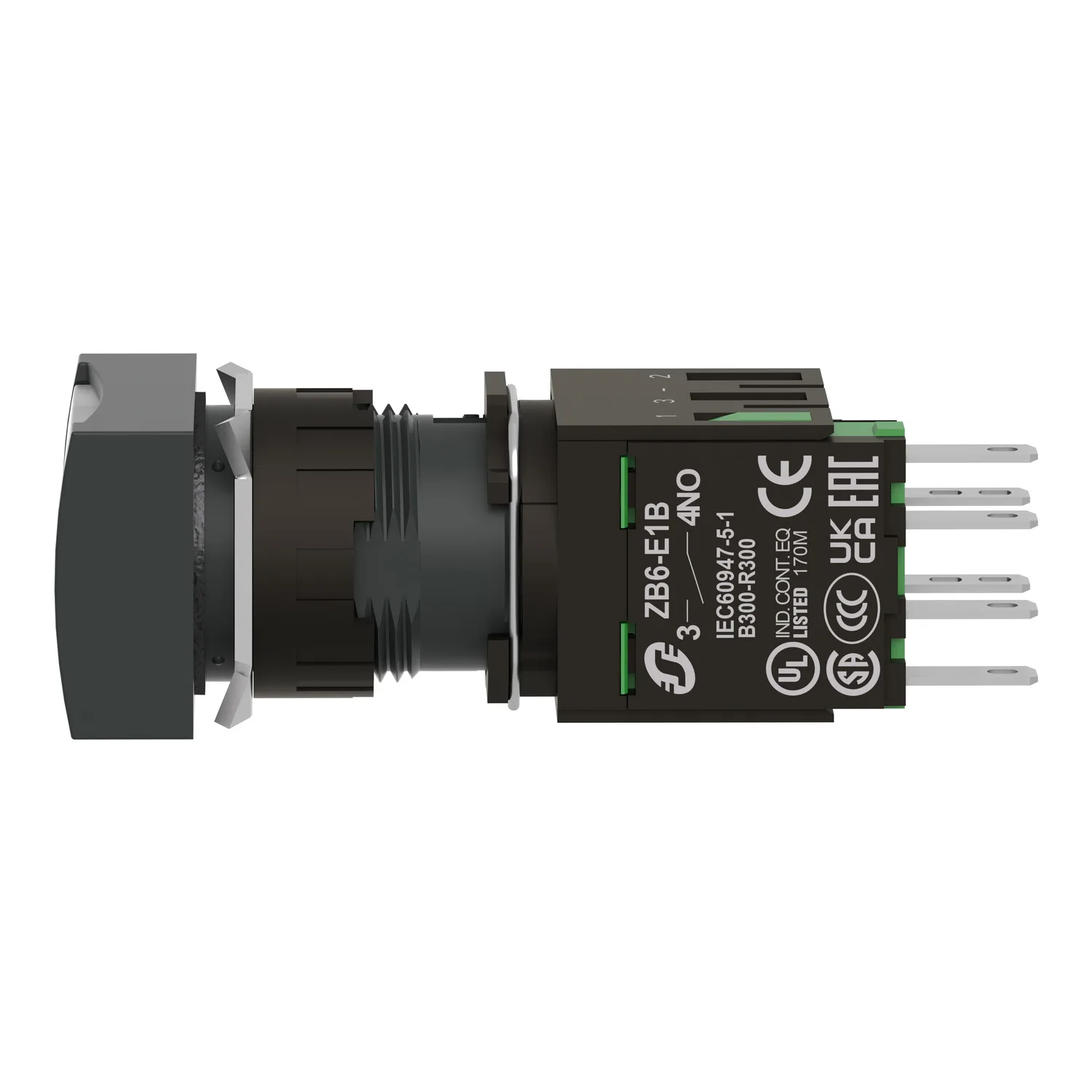

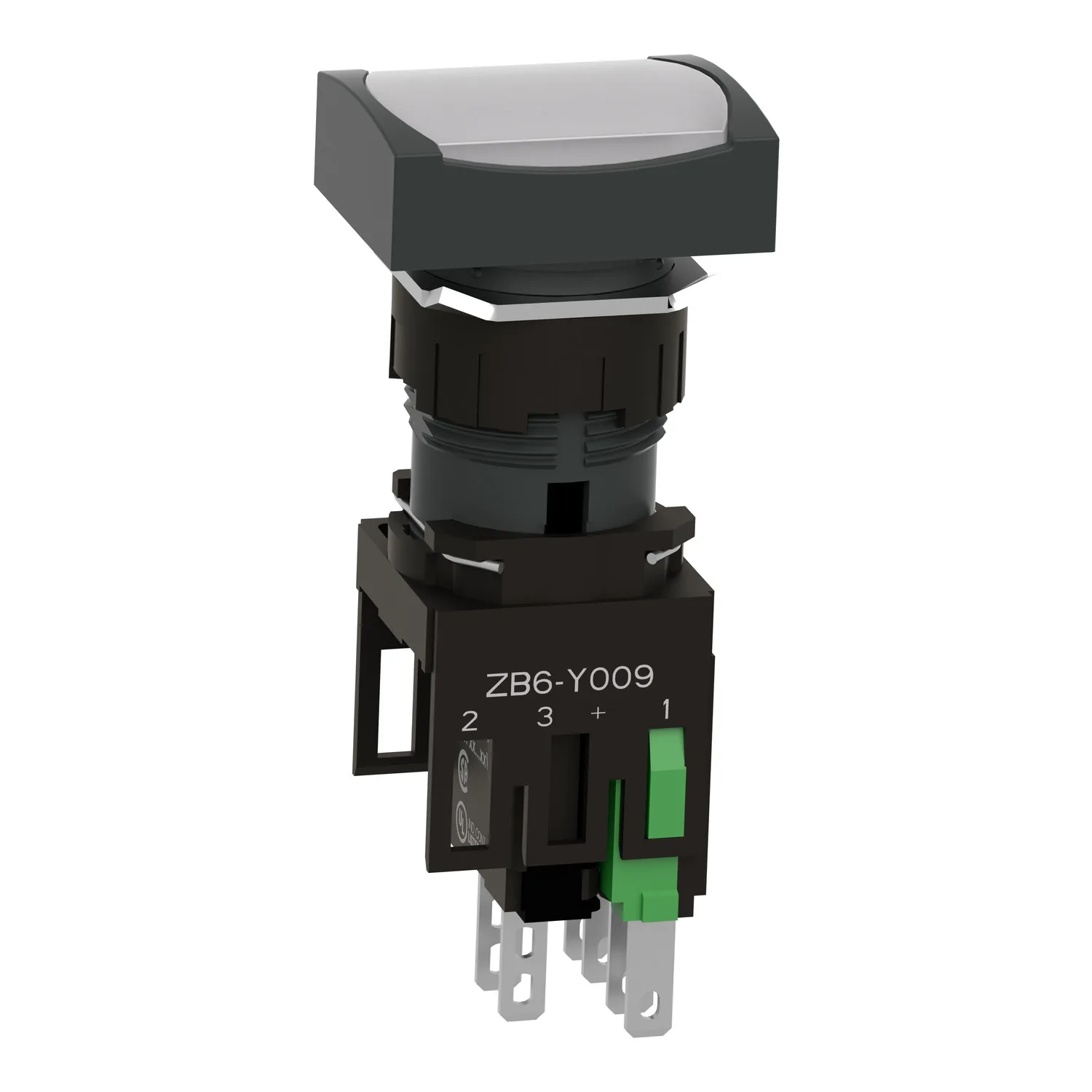

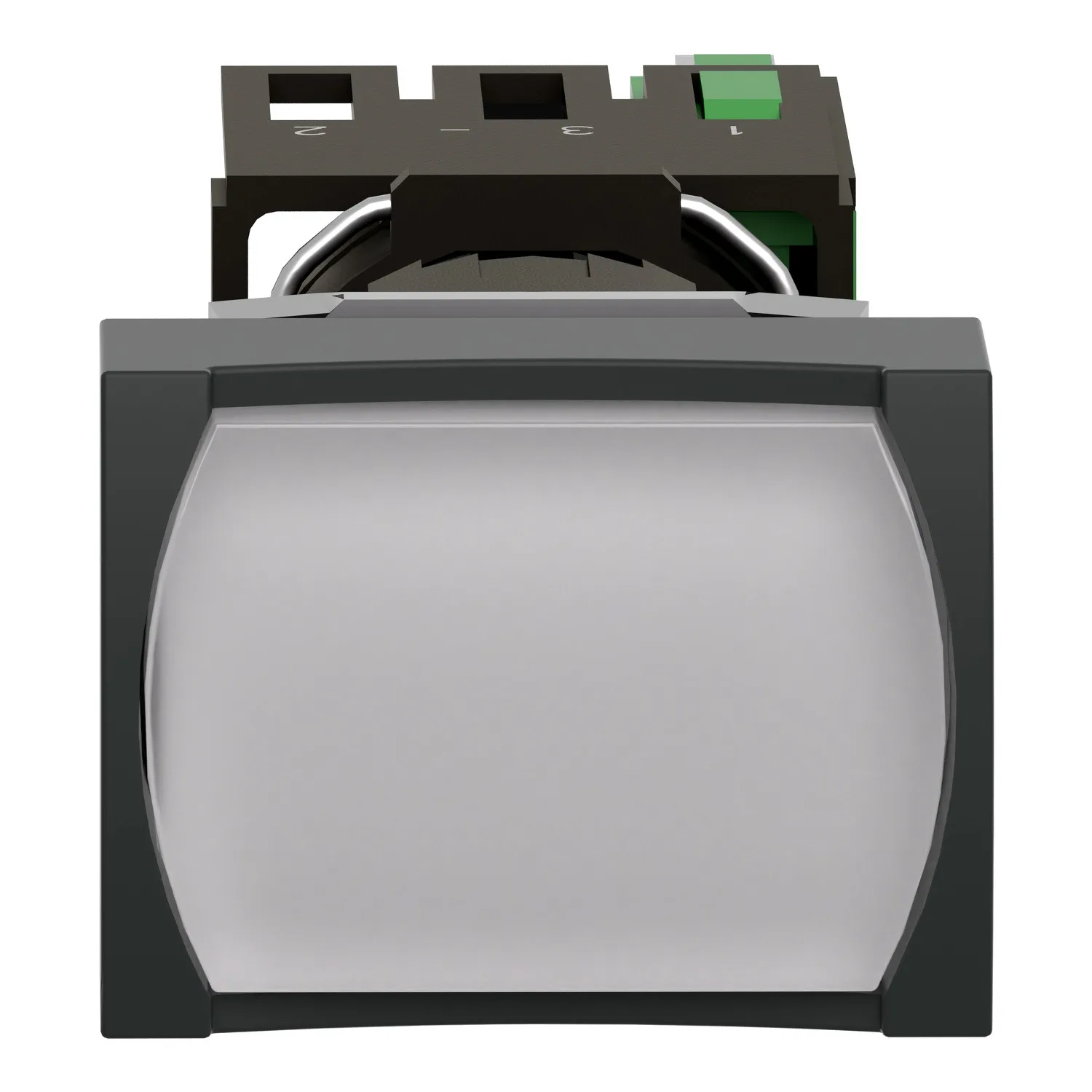

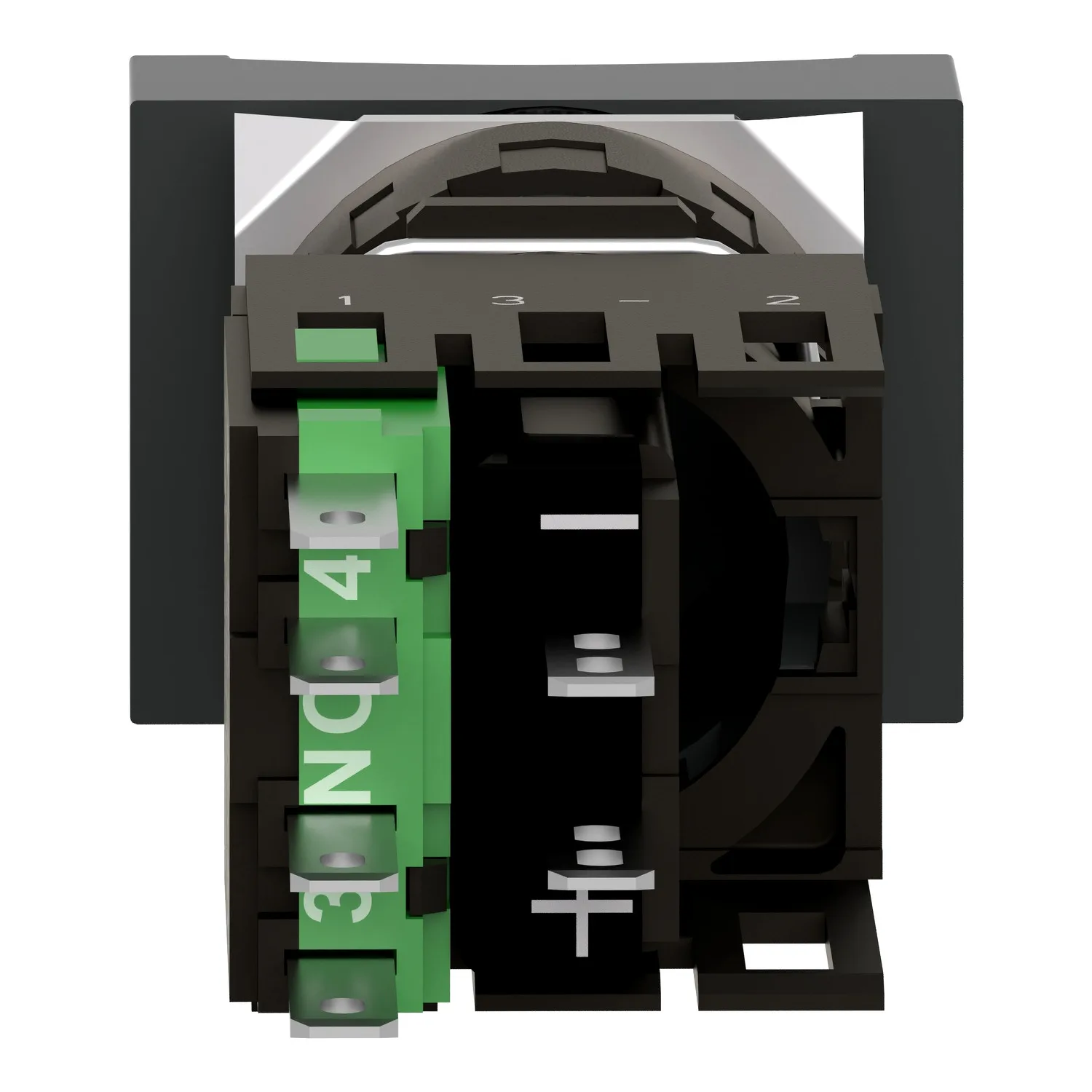

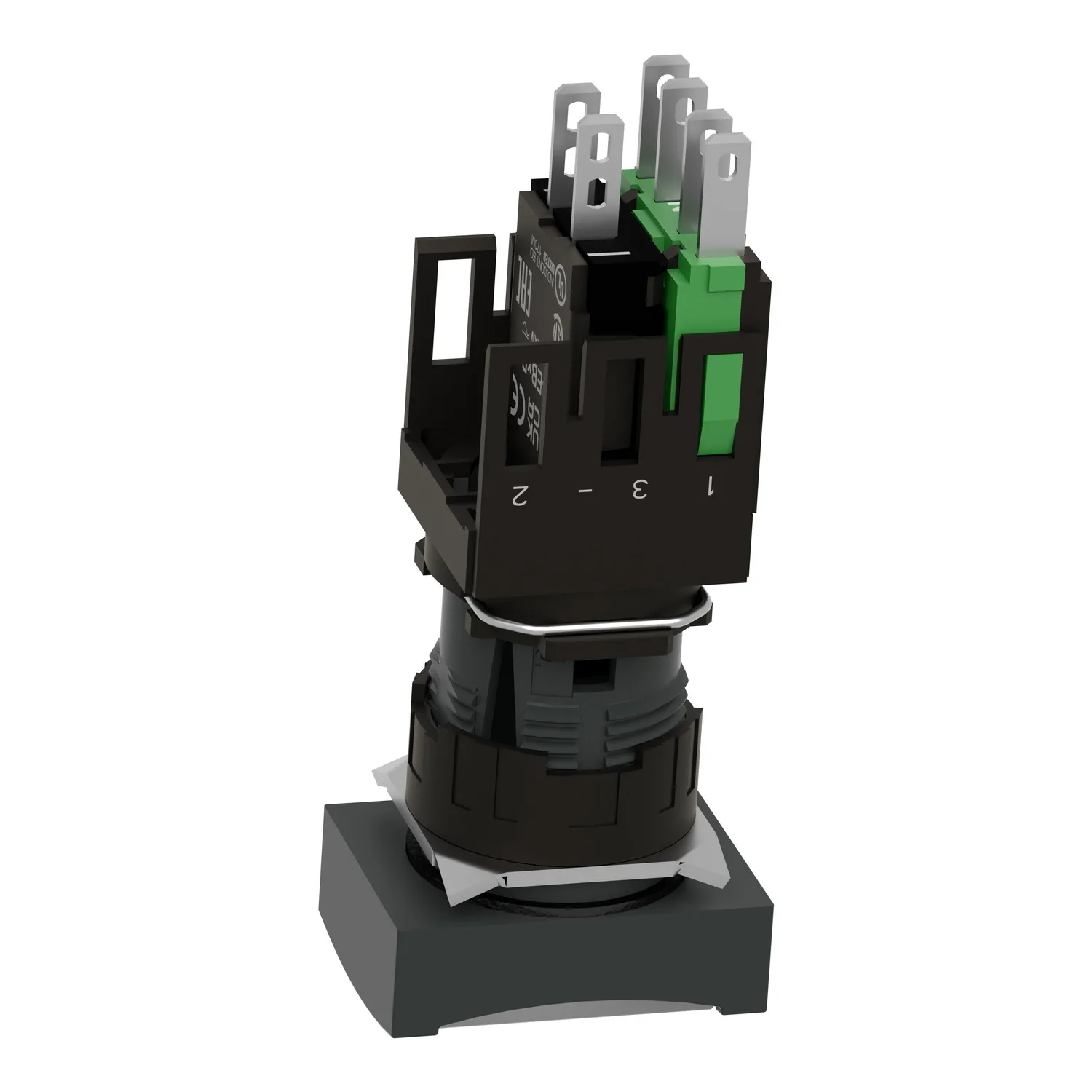

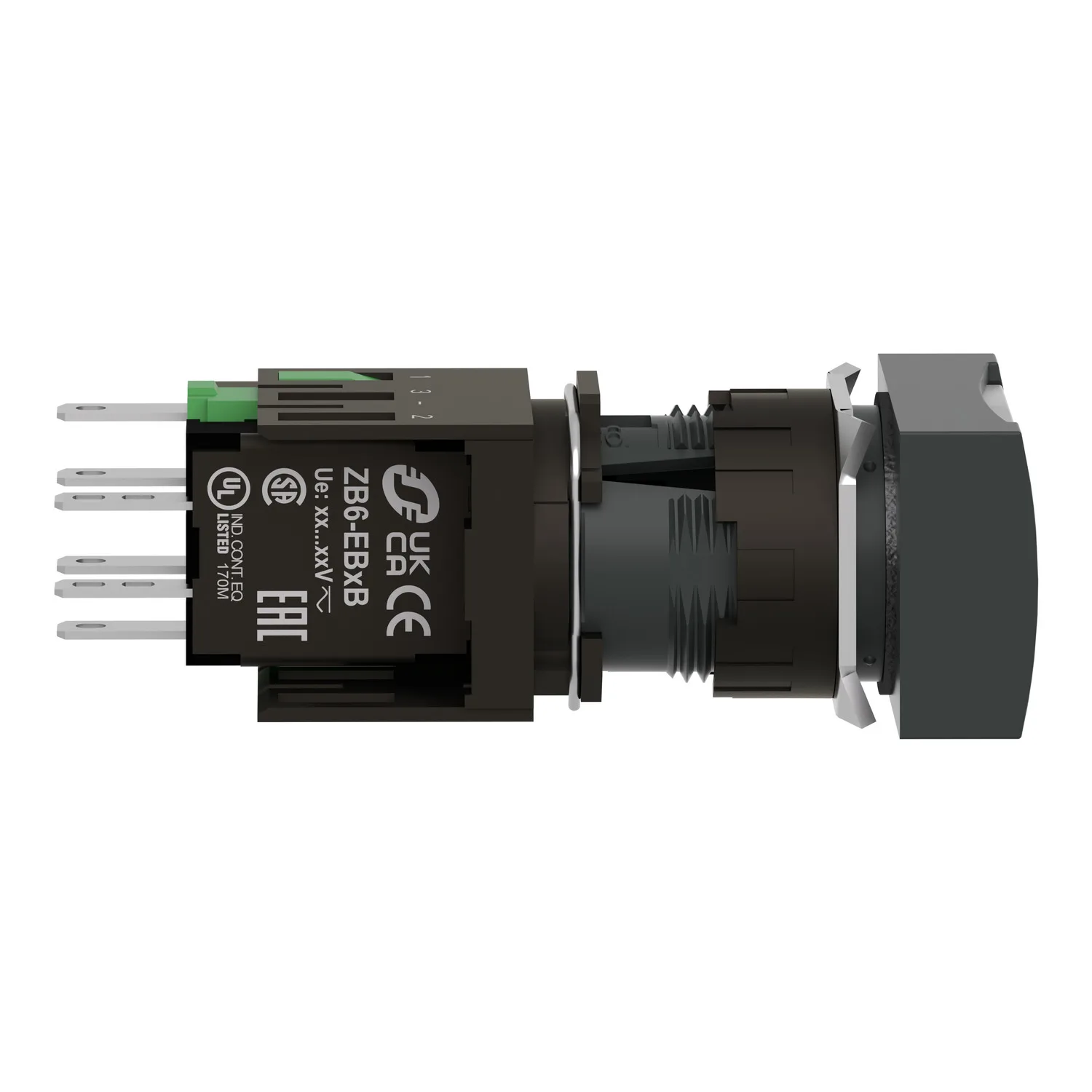

XB6DW1B1B - Anahtar: basmalı buton; 16mm; Sabit poz: 1; NO; beyaz; LED; 12÷24VDC
Schneider XB6DW1B1B, Anahtar: basmalı buton; 16mm; Sabit poz: 1; NO; beyaz; LED; 12÷24VDC. Kategori: Harmony XB6. Stokta.
- Referans Kodu:XB6DW1B1B
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (454 Adet) ✅
- Fiyat:41,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB6
- Ürün Ya Da Bileşen Tipi
- Eksiksiz ışıklı basmalı düğme
- Ürün Grubu
- XB6
- Şev Malzemesi
- Plastik
Ürün Açıklaması
- Yaylı geri dönüş mekanizması ile çalışır
- Parlak ve uzun ömürlü led aydınlatma sayesinde uzaktan görsel olarak net bir şekilde ayırt edilir
- 1 NO yavaş kesme kontak ve faston bağlantı tipine sahiptir
- IP65 sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
- Ağırlığı 22g
- 16mm'lik küçültülmüş çapı, küçük makineler ve kontrol panelleri gibi montaj için daha az alanın mevcut olduğu uygulamalara uygun hale getirir.
Başlıca Özellikler
- Dikdörtgen başlık
- Baskılı devre kartı bağlantısı için lehim sekmesi veya pinleri
- Kompakt boyut
- Sınıf II uyumluluk standardı IEC 61140
- IEC, UL, CSA ve CCC standartlarına uygundur
Teknik Özellikler
Ana15
| Ürün Serisi | Harmony XB6 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz ışıklı basmalı düğme |
| Ürün Grubu | XB6 |
| Şev Malzemesi | Plastik |
| Montaj Çapı | 16 mm |
| Bölünemez Miktar Başına Satış | 1 |
| Sinyalleme Birimi Başlığı Biçimi | Dikdörtgen |
| Operatörün Tipi | yaylı kurma |
| Operatör Profili | Beyaz sıva altı, işaretsiz |
| Kontak Tipi Ve Düzenleme | 1 NA |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Faston konnektörler 2,8 x 0,5 mm |
| Işık Kaynağı | LED |
| Ampul Tabanı | Entegre LED |
| [Us] Nominal Besleme Gerilimi | 12...24 V AC/DC |
Tamamlayıcı20
| CAD Genel Genişliği | 24 mm |
|---|---|
| CAD Genel Yüksekliği | 18 mm |
| CAD Genel Derinliği | 57 mm |
| Terminallerin Açıklaması ISO N°1 | (13-14)NO |
| Ürün Ağırlığı | 0,022 kg |
| Çalışma Konumu | Herhangi bir konum |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 1 mm (Elektrik durumu değişimi YOK); 3,5 mm (toplam hareket) |
| Çalışma Gücü | 3,5 N Elektrik durumu değişimi YOK |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 6 A kartuş sigortası tip gG |
| [Ui] Nominal Yalıtım Voltajı | 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 120 V, AC-15, B300 'e uygunIEC 60947-5-1; 1,5 A -de 240 V, AC-15, B300 'e uygunIEC 60947-5-1; 0,1 A -de 250 V, DC-13, R300 'e uygunIEC 60947-5-1; 0,22 A -de 125 V, DC-13, R300 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ = 10exp(-8) -de 5 V ve 1 mA %90 güven düzeyiyle 'e uygunIEC 60947-5-4 |
| Sinyalleme Tipi | Sabit |
| Besleme Gerilimi Limitleri | 6…30 V AC/DC |
| Akım Tüketimi | 15 mA |
| Kesinti Dayanımı | 1 kV doğrudan kontak 'e uygunIEC 61000-4-5; 2 kV serbest havada 'e uygunIEC 61000-4-5 |
Ortam14
| Koruyucu Bakım | TC |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II conforming to IEC 61140 |
| IP Koruma Derecesi | IP65 'e uygunIEC 60529 |
| NEMA Koruma Derecesi | NEMA 13 'e uygunUL 50; NEMA 4 'e uygunUL 50; NEMA 4X 'e uygunUL 50; NEMA 13 'e uygunCSA C22.2 No 94; NEMA 4 'e uygunCSA C22.2 No 94; NEMA 4X 'e uygunCSA C22.2 No 94 |
| Standartlar | JIS C 4520; JIS C 852; IEC 60947-5-1; IEC 60947-1; CSA C22.2 No 14; IEC 60947-5-5 |
| Ürün Sertifikaları | UL; CCC; GOST; CSA |
| Titreşim Direnci | +/- 3 mm (f= 2…500 Hz) conforming to IEC 60068-2-6; 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 |
| Elektromanyetik Alanlara Direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarja Direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| Elektromanyetik Emisyon | Sınıf B 'e uygunIEC 55011 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 5,500 cm |
| Package 1 Length | 6,100 cm |
| Paket Ağırlığı (Lbs) | 21,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 75 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 1,936 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
