Schneider

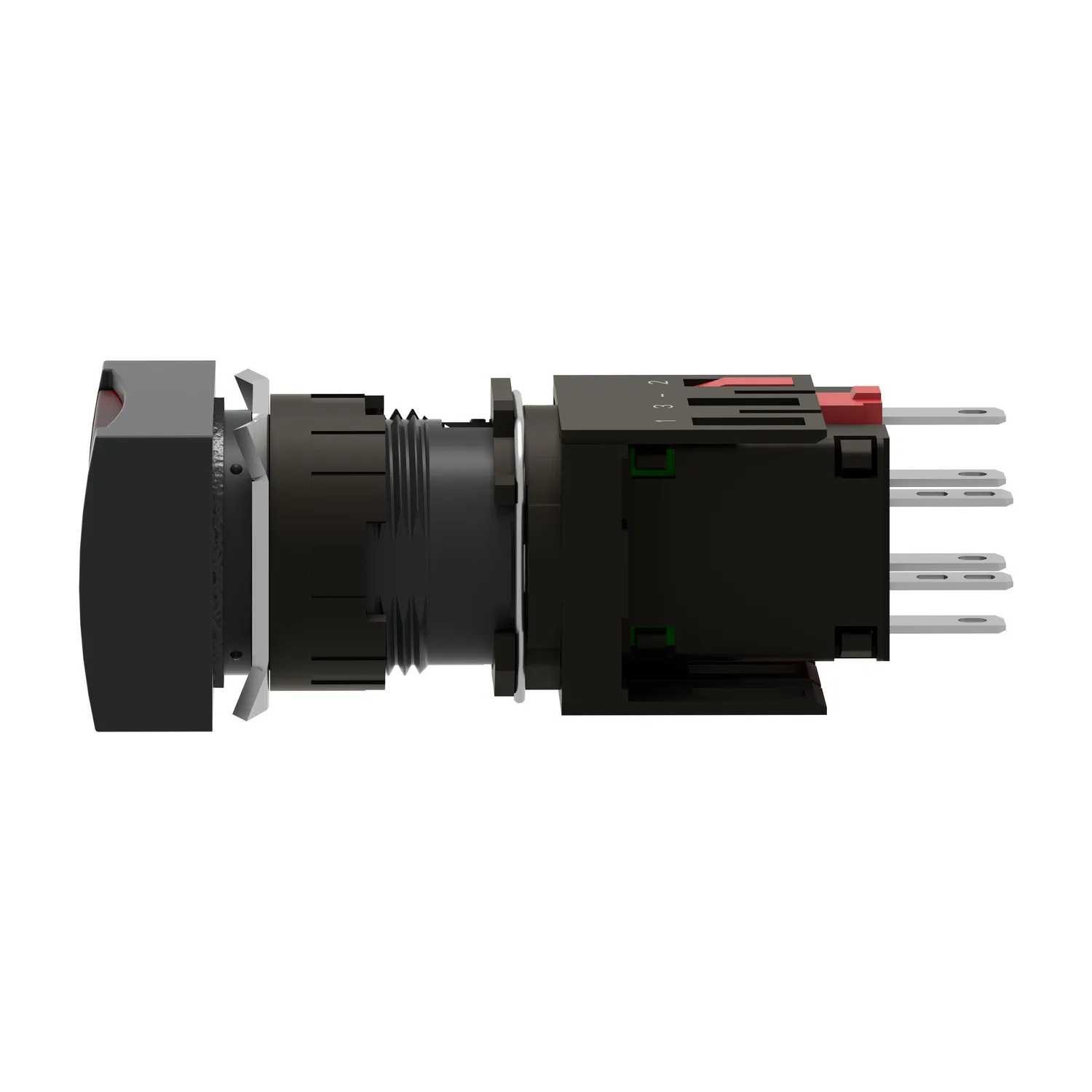

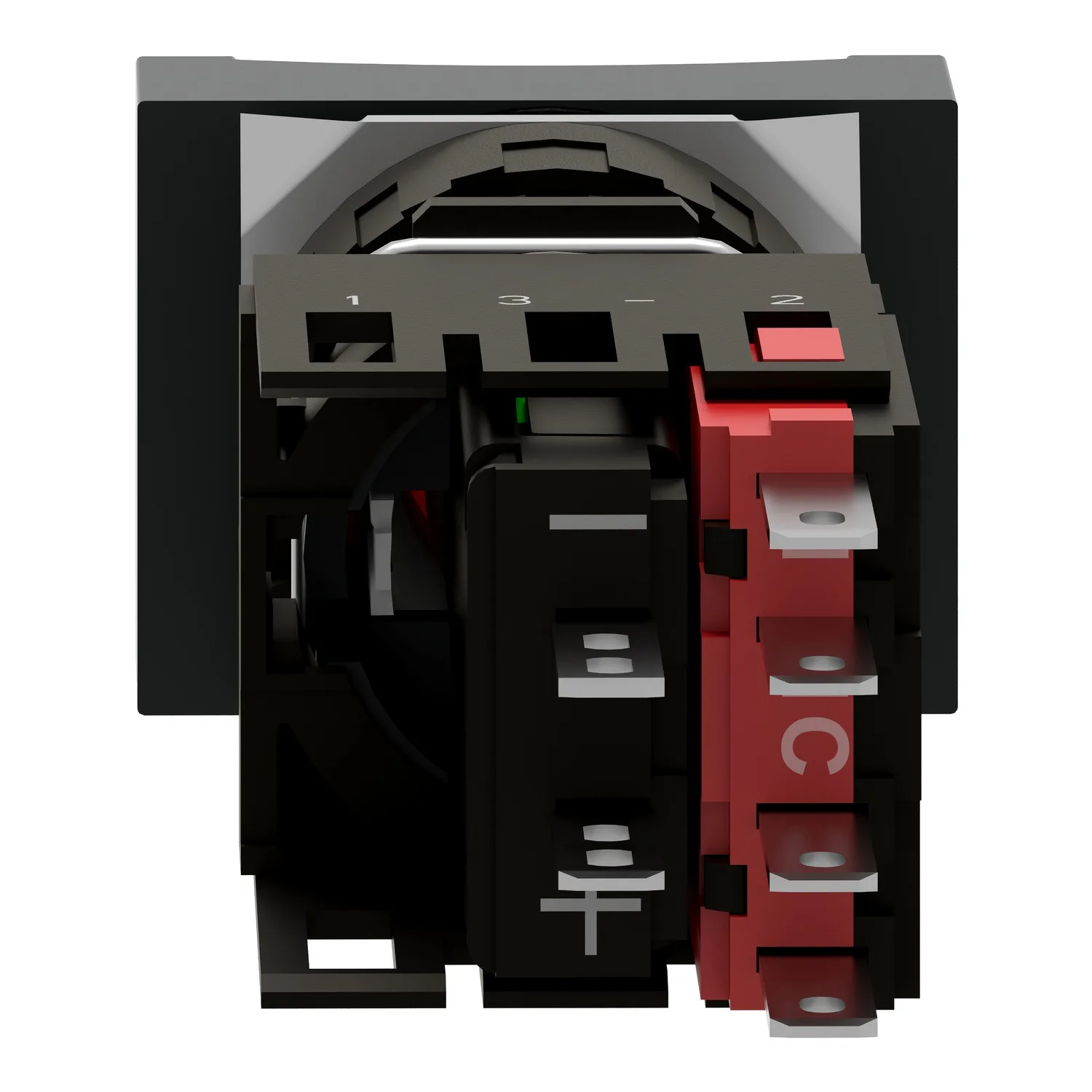

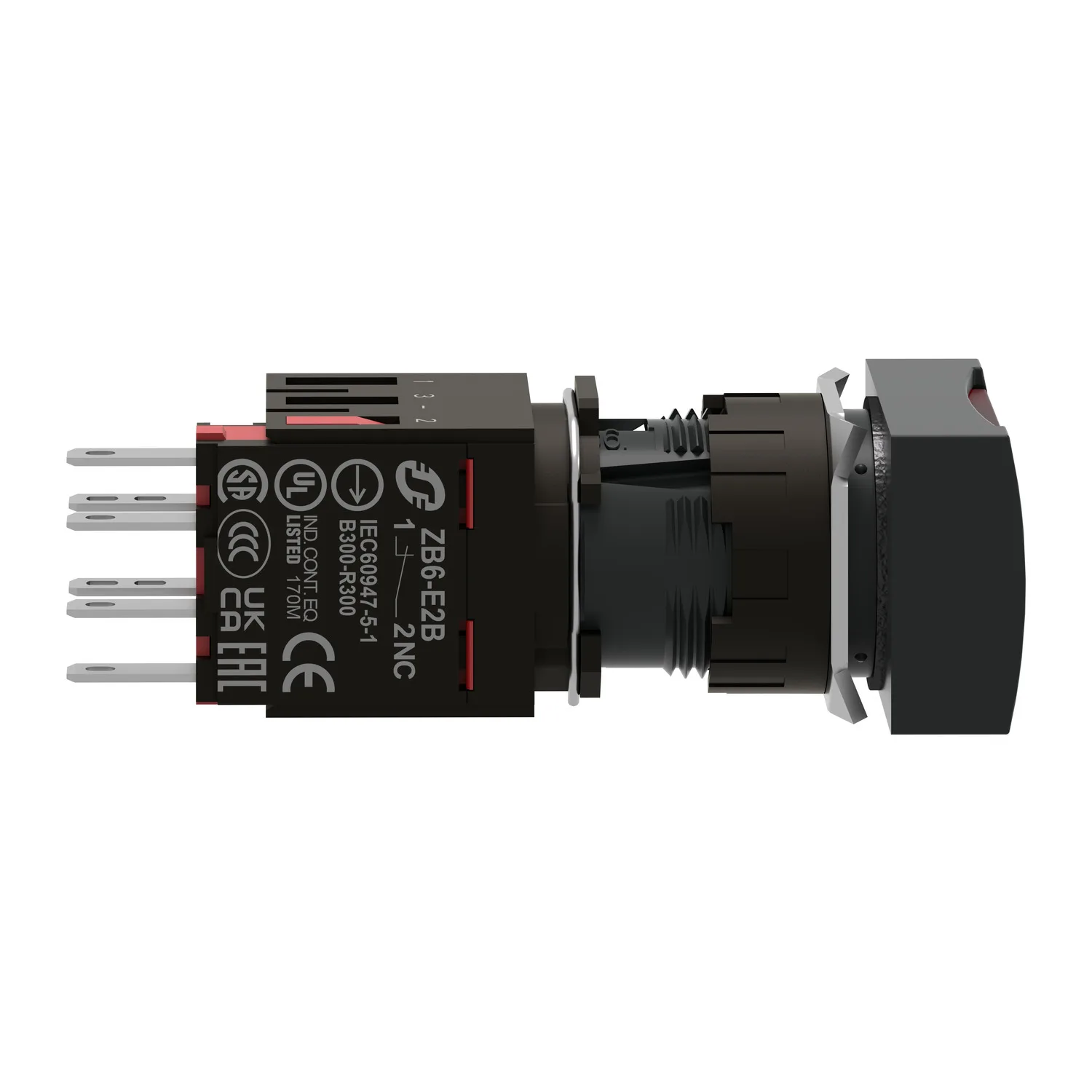

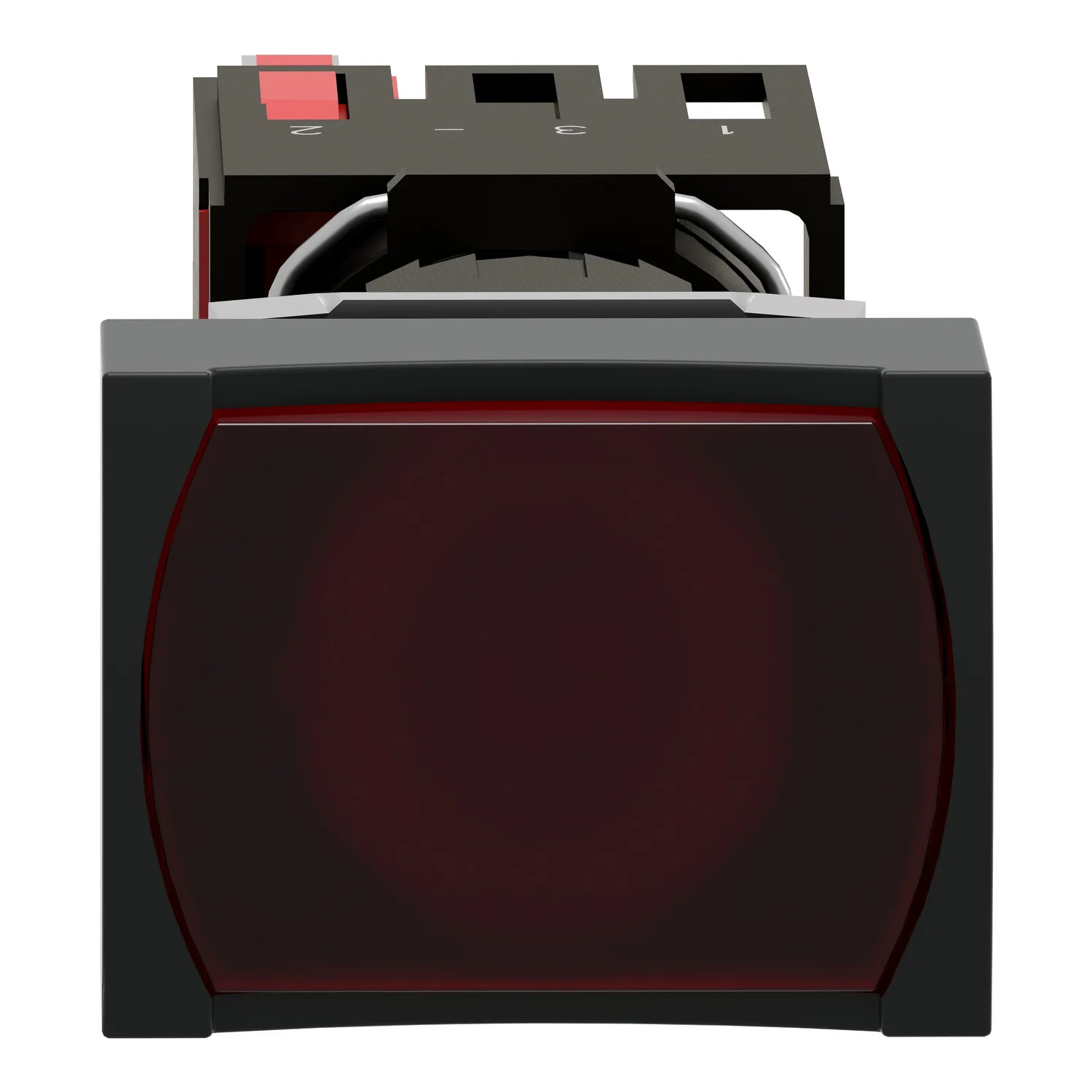

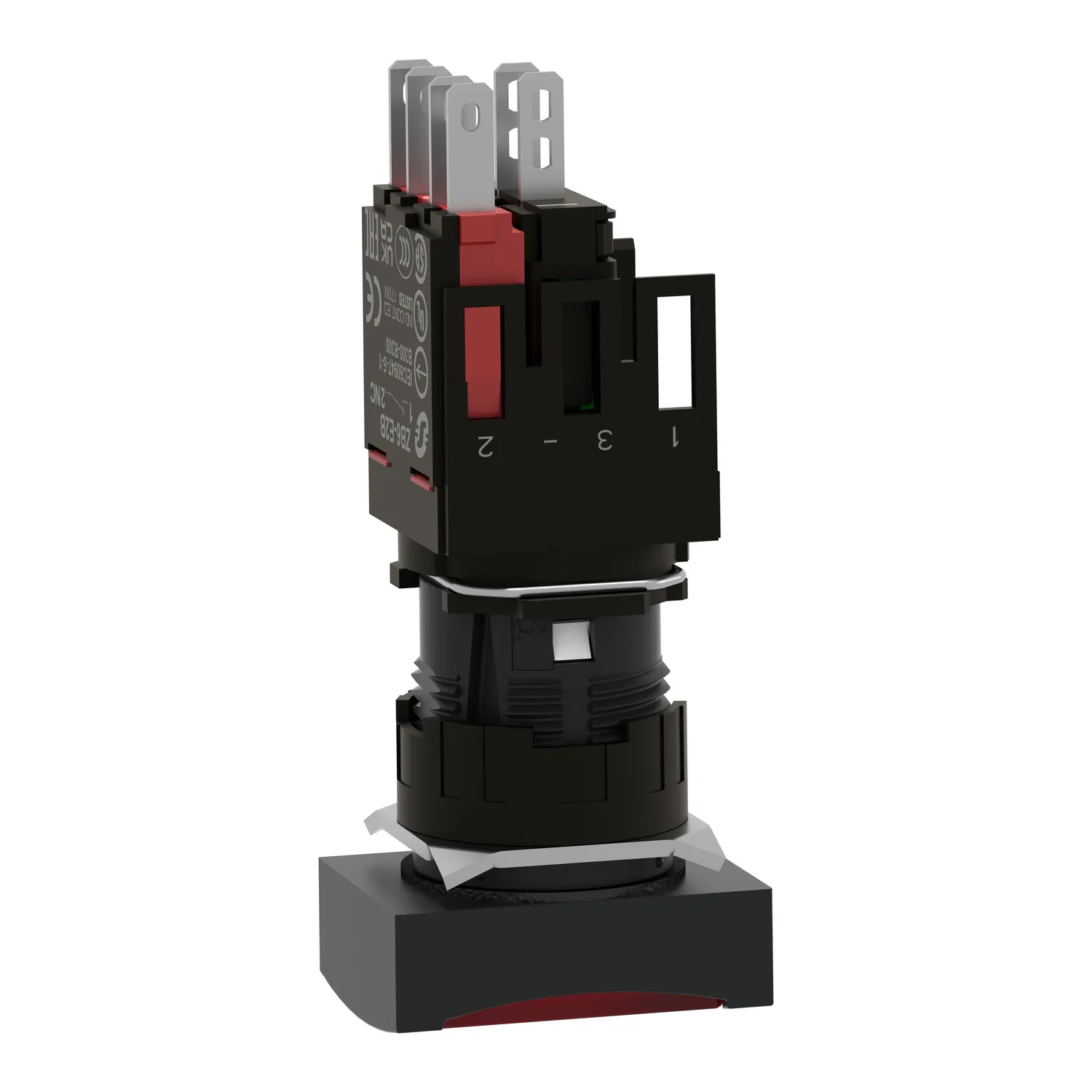

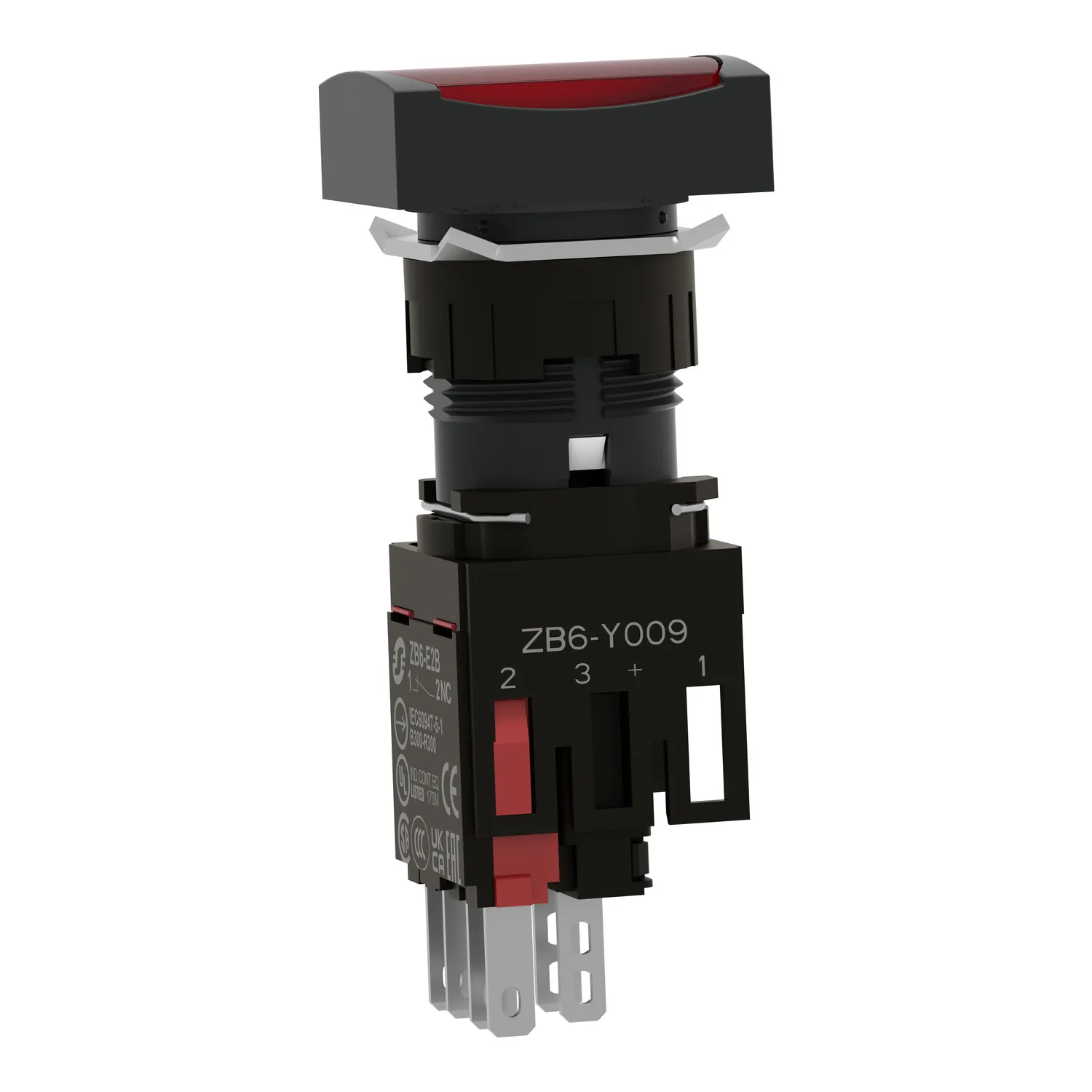

XB6DW4B2B - Şalter: basmalı buton; 16mm; Sabit poz: 1; NC; kırmızı; LED; 12÷24VDC
Schneider XB6DW4B2B, Şalter: basmalı buton; 16mm; Sabit poz: 1; NC; kırmızı; LED; 12÷24VDC. Kategori: Harmony XB6. Stokta.
- Referans Kodu:XB6DW4B2B
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (27 Adet) ✅
- Fiyat:41,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB6
- Ürün Ya Da Bileşen Tipi
- Eksiksiz ışıklı basmalı düğme
- Ürün Grubu
- XB6
- Şev Malzemesi
- Plastik
Ürün Açıklaması
Bu Harmony XB6 aydınlatmalı kırmızı 16 mm basmalı düğme bir yay dönüş mekanizması 1NC, 12...24 V AC/DC ile çalışır. Plastik bir çerçevesi var. Bu ışıklı düğme makinelerinizi kontrol etmek için ergonomik ve görsel bir arayüz sağlar. Klasik 16 mm çaplı panel kesicileri içine kolayca kurulur ve klasik vida kelepçesi bağlantılarıyla kontrol devrelerine bağlanır. Parlak ve uzun ömürlü integral LED aydınlatması sayesinde bir mesafede görsel olarak açıkça ayırt edilebilir. Zorlu ortamlarda çalışma için idealdir.
Başlıca Özellikler
- Hızlı ve kolay montaj ve demontaj
- Zorlu ortamlara dayanacak sağlamlık
- Genel amaçlar veya özel uygulamalar için geniş bir kontak bloğu seçeneği
- Geniş bir dağıtım ağı boyunca geniş kullanılabilirlik
Teknik Özellikler
Ana15
| Ürün Serisi | Harmony XB6 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz ışıklı basmalı düğme |
| Ürün Grubu | XB6 |
| Şev Malzemesi | Plastik |
| Montaj Çapı | 16 mm |
| Bölünemez Miktar Başına Satış | 1 |
| Sinyalleme Birimi Başlığı Biçimi | Dikdörtgen |
| Operatörün Tipi | yaylı kurma |
| Operatör Profili | Kırmızı sıva altı, işaretsiz |
| Kontak Tipi Ve Düzenleme | 1 NK |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Faston konnektörler 2,8 x 0,5 mm |
| Işık Kaynağı | LED |
| Ampul Tabanı | Entegre LED |
| [Us] Nominal Besleme Gerilimi | 12...24 V AC/DC |
Tamamlayıcı20
| CAD Genel Genişliği | 24 mm |
|---|---|
| CAD Genel Yüksekliği | 18 mm |
| CAD Genel Derinliği | 57 mm |
| Terminallerin Açıklaması ISO N°1 | (21-22)NC |
| Ürün Ağırlığı | 0,022 kg |
| Çalışma Konumu | Herhangi bir konum |
| Pozitif Açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| Çalışma Hareketi | 2 mm (NK değişimi elektrik durumu); 3,5 mm (toplam hareket) |
| Çalışma Gücü | 4,5 N NK değişimi elektrik durumu |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 6 A kartuş sigortası tip gG |
| [Ui] Nominal Yalıtım Voltajı | 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 120 V, AC-15, B300 'e uygunIEC 60947-5-1; 1,5 A -de 240 V, AC-15, B300 'e uygunIEC 60947-5-1; 0,1 A -de 250 V, DC-13, R300 'e uygunIEC 60947-5-1; 0,22 A -de 125 V, DC-13, R300 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, DC-13 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ = 10exp(-8) -de 5 V ve 1 mA %90 güven düzeyiyle 'e uygunIEC 60947-5-4 |
| Sinyalleme Tipi | Sabit |
| Besleme Gerilimi Limitleri | 6…30 V AC/DC |
| Akım Tüketimi | 15 mA |
| Kesinti Dayanımı | 1 kV doğrudan kontak 'e uygunIEC 61000-4-5; 2 kV serbest havada 'e uygunIEC 61000-4-5 |
Ortam14
| Koruyucu Bakım | TC |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II conforming to IEC 61140 |
| IP Koruma Derecesi | IP65 'e uygunIEC 60529 |
| NEMA Koruma Derecesi | NEMA 13 'e uygunUL 50; NEMA 4 'e uygunUL 50; NEMA 4X 'e uygunUL 50; NEMA 13 'e uygunCSA C22.2 No 94; NEMA 4 'e uygunCSA C22.2 No 94; NEMA 4X 'e uygunCSA C22.2 No 94 |
| Standartlar | IEC 60947-5-5; IEC 60947-1; JIS C 4520; CSA C22.2 No 14; JIS C 852; IEC 60947-5-1 |
| Ürün Sertifikaları | UL; CSA; CCC; GOST |
| Titreşim Direnci | +/- 3 mm (f= 2…500 Hz) conforming to IEC 60068-2-6; 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 |
| Elektromanyetik Alanlara Direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarja Direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| Elektromanyetik Emisyon | Sınıf B 'e uygunIEC 55011 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 5,500 cm |
| Package 1 Length | 6,000 cm |
| Paket Ağırlığı (Lbs) | 21,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 75 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 1,929 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
