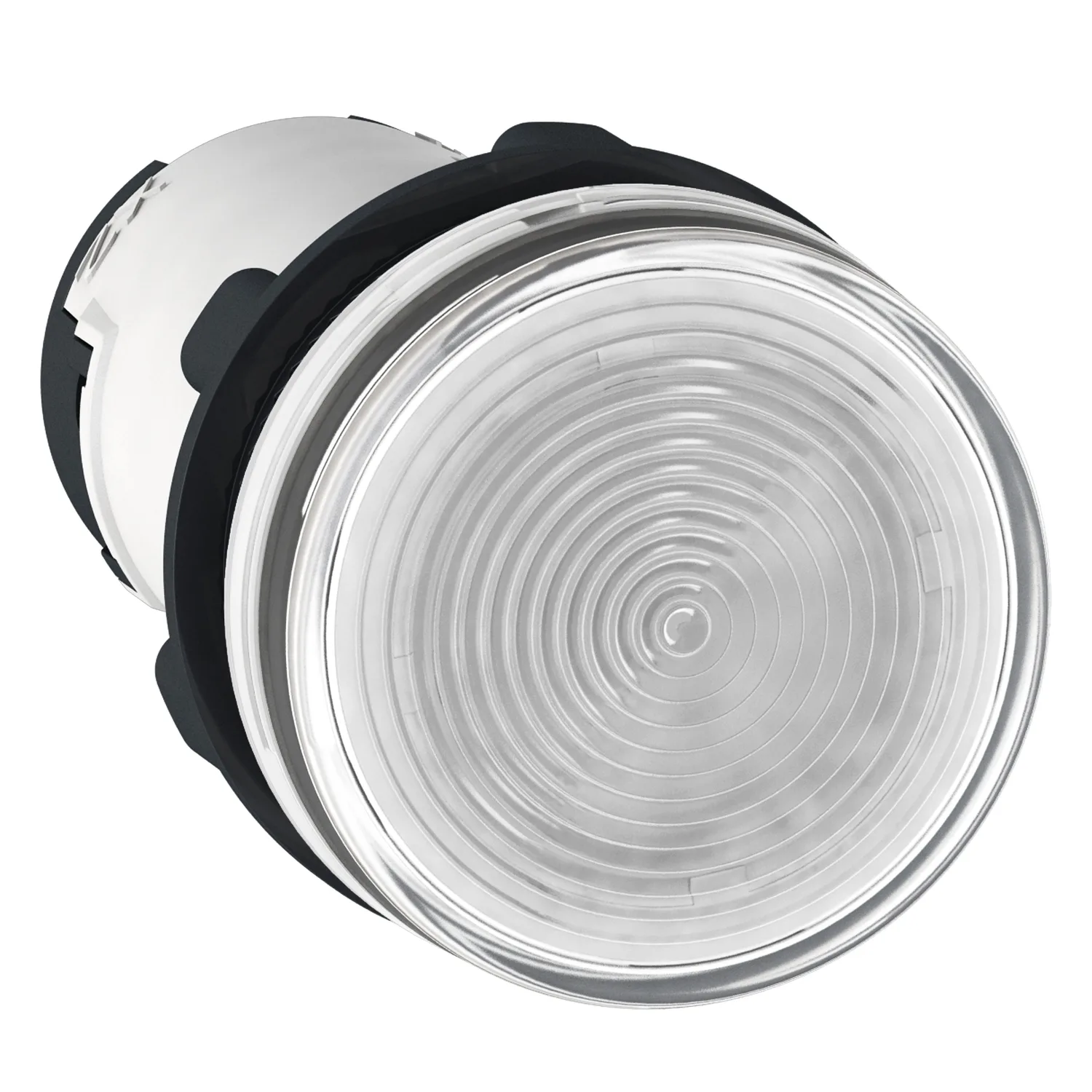

Ürün Açıklaması
- BA9s tabanı ile net renkler ve aydınlatma sayesinde uzaktan görsel olarak net bir şekilde ayırt edilebilir, karmaşık makine durumlarının bir bakışta okunmasını sağlar
- IP54 sayesinde darbelere, toza ve suya dayanıklıdır, bu da onu düşük basınçlı ortamlarda kullanım için ideal kılar
- Çift yalıtımlı plastik çerçeveye sahiptir
- -25°C ila 70°C arası geniş çalışma sıcaklığı aralığı, ürünün kullanımında çok yönlülük sağlar.
Teknik Özellikler
Ana8
| Ürün Serisi | Harmony XB7 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Pilot ışığı |
| Ürün Grubu | XB7 |
| Montaj Çapı | 22 mm |
| Bölünemez Miktar Başına Satış | 10 |
| Operatör Ek Bilgisi | Daz lens ile |
| Işık Kaynağı | Akkor (ampul dahil değil) |
| Cihaz Sunumu | Monolitik ürün |
Tamamlayıcı22
| Yükseklik | 29 mm |
|---|---|
| Genişlik | 29 mm |
| Derinlik | 54 mm |
| Terminallerin Açıklaması ISO N°1 | (X1-X2)PL |
| Ürün Ağırlığı | 0,02 kg |
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 60536 |
| Cihaz Montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunIEC 60947-5-1 |
| Sabitleme Merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm; >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| Sabitleme Modu | Sabitleme somunu baş altı: 2…2,4 N.m |
| Sinyalleme Birimi Başlığı Biçimi | Yuvarlak |
| Başlık/Operatör Veya Lens Rengi | Renksiz |
| Bağlantılar - Terminaller | Faston konnektörler 6,35 x 0,8 mm 'e uygunIEC 60947-1; Çatal tipli etiket konnektörleri 6,5 mm 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur JIS No 1 tornavida; Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| [Ui] Nominal Yalıtım Voltajı | 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-1 |
| Sinyalleme Tipi | Sabit |
| Ampul Tabanı | BA 9s |
| Işık Bloğu Beslemesi | Doğrudan direnç <2,6 W 130 V |
| [Us] Nominal Besleme Gerilimi | 230 V AC -de 50/60 Hz |
| Besleme Gerilimi Limitleri | 195…264 V AC |
| Uyumluluk Kodu | XB7 |
Ortam8
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (arka yüz); IP54 'e uygunIEC 60529 (ön yüz) |
| Standartlar | CSA C22.2 No 14; UL 508; JIS C8201-5-1; IEC 60947-5-1; IEC 60947-1; JIS C8201-1 |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Elektromanyetik Uyumluluk | Kesintili alan emisyonu sınıf B conforming to IEC 55011 |
Paketleme üniteleri2
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
