Schneider

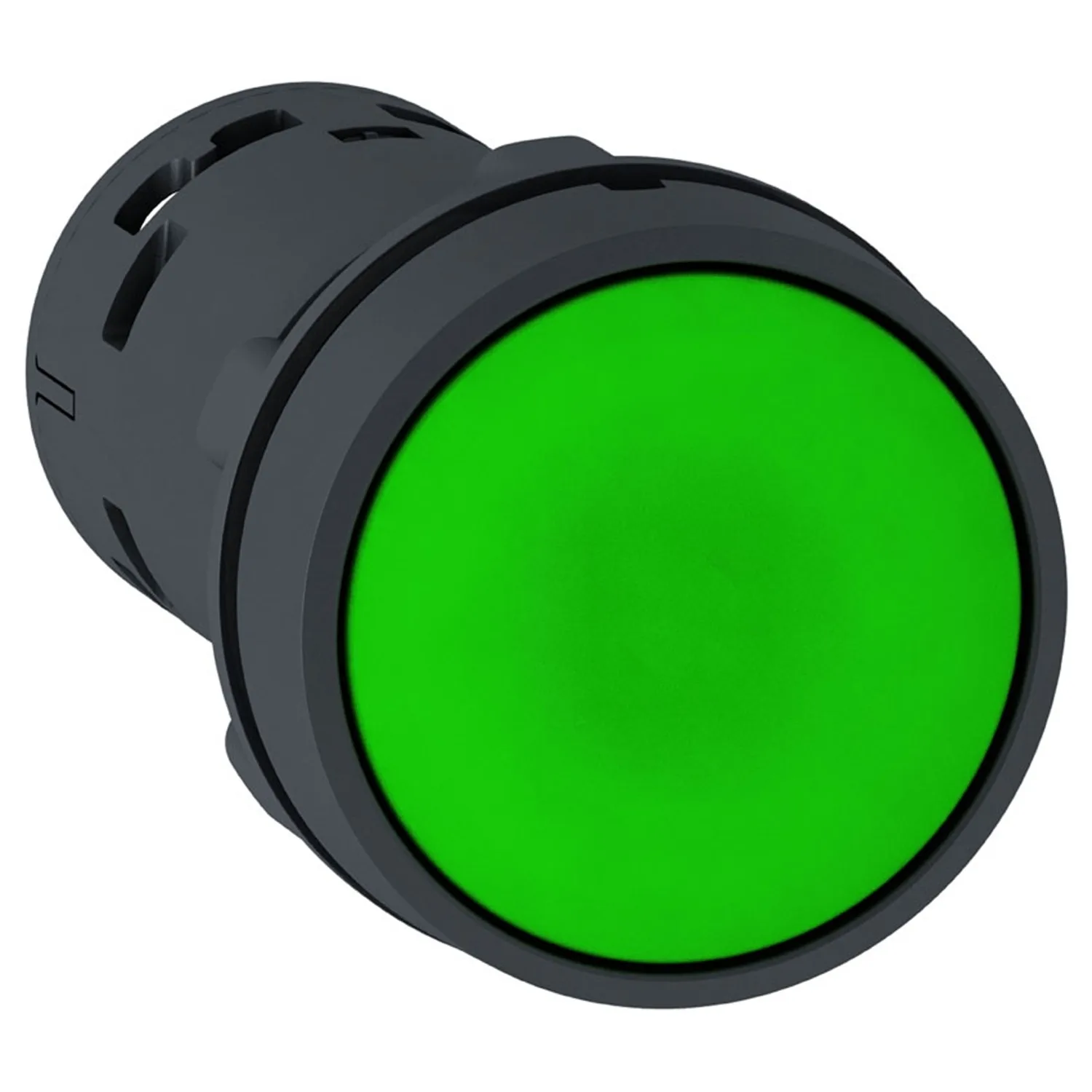

XB7NH35 - Yeşil NK+NA
Schneider XB7NH35, Yeşil NK+NA. Kategori: Harmony XB7. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XB7NH35
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:12,60 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB7
- Ürün Ya Da Bileşen Tipi
- Push-buton
- Ürün Grubu
- XB7
- Montaj Çapı
- 22 mm
Ürün Açıklaması
- Berrak renkler ve işaretlemeler sayesinde şeması açıkça ayırt edilebilir, ilk kablolama ve daha sonraki bakım işlemleri sırasında hataları en aza indirger
- IP65 sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir
- Çift yalıtımlı plastik çerçeveye sahiptir
- -25°C ila 70°C arası geniş çalışma sıcaklığı aralığı, ürünün kullanımında çok yönlülük sağlar.
Teknik Özellikler
Ana12
| Ürün Serisi | Harmony XB7 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Push-buton |
| Ürün Grubu | XB7 |
| Montaj Çapı | 22 mm |
| Bölünemez Miktar Başına Satış | 10 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (arka yüz); IP65 'e uygunIEC 60529 (ön yüz) |
| Sinyalleme Birimi Başlığı Biçimi | Yuvarlak |
| Operatörün Tipi | itme ve itme ile serbest bırakılan |
| Operatör Profili | Yeşil sıva altı |
| Kontak Tipi Ve Düzenleme | 1 NA + 1 NK |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| Cihaz Sunumu | Monolitik ürün |
Tamamlayıcı20
| CAD Genel Genişliği | 29 mm |
|---|---|
| CAD Genel Yüksekliği | 29 mm |
| CAD Genel Derinliği | 51,5 mm |
| Terminallerin Açıklaması ISO N°1 | (13-14)NO; (21-22)NC |
| Ürün Ağırlığı | 0,021 kg |
| Cihaz Montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunIEC 60947-1 |
| Sabitleme Merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm; >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| Sabitleme Modu | Sabitleme somunu baş altı: 2…2,4 N.m |
| İşaretleme | Işaretsiz |
| Kontak İşlemi | Yavaş kesen |
| Pozitif Açıklık | NK kontak ile 'e uygunIEC 60947-5-1 ek K |
| Mekanik Dayanıklılık | 300000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur JIS No 1 tornavida; Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kisa Devre Korumasi | 4 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 0,1 A -de 250 V, DC-13, R300 'e uygunIEC 60947-5-1; 0,22 A -de 125 V, DC-13, R300 'e uygunIEC 60947-5-1; 0,3 A -de 240 V, AC-14, D300 'e uygunIEC 60947-5-1; 0,6 A -de 120 V, AC-14, D300 'e uygunIEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C; 1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ <= 10exp(-6) -de 17 V, 5 mA 'e uygunIEC 60947-5-4 |
Ortam9
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Aşırı Gerilim Kategorisi | Class II conforming to IEC 61140 |
| Enclosure Type | UL type 3/12 |
| Standartlar | JIS C8201-5-1; UL 508; IEC 60947-5-1; IEC 60947-1; CSA C22.2 No 14; JIS C8201-1 |
| Ürün Sertifikaları | GOST; CCC |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,3 cm |
| Package 1 Width | 3,0 cm |
| Package 1 Length | 3,0 cm |
| Paket Ağırlığı (Lbs) | 23,0 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 100 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 2,726 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 1600 |
| Package 3 Height | 70,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 28,8 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
